Способ распределения опорных сигналов в системе с многими входами и многими выходами (mimo)

Способ распределения опорных сигналов в системе с многими входами и многими выходами (mimo)

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Настоящее изобретение относится к беспроводной передаче данных, в частности к способу распределения опорных сигналов в антенной системе с многими входами и многими выходами (MIMO).

Предшествующий уровень техники

[2] Система с многими входами и многими выходами (MIMO) определяется как система, которая улучшает эффективность передачи данных путем использования многих передающих антенн и многих принимающих антенн. MIMO-систему можно реализовать, используя, например, такую MIMO-схему, как пространственное мультиплексирование и пространственное разнесение. В соответствии с принципом пространственного мультиплексирования различные потоки одновременно передаются посредством множества передающих антенн и таким образом достигается быстрая передача без вынужденного увеличения полосы пропускания системы. В соответствии с принципом пространственного разнесения одни и те же потоки передаются посредством множества передающих антенн, чтобы получить разнесение.

[3] Чтобы воспроизвести сигнал, переданный передатчиком, приемник должен произвести оценку канала. Оценка канала определяется как процесс, в ходе которого искаженный сигнал восстанавливается посредством компенсации искажения сигнала из-за затухания. В общем случае для оценки канала необходимы опорные сигналы, которые известны как передатчику, так и приемнику.

[4] Опорные сигналы могут распределяться с использованием или первой схемы, в которой опорные сигналы распределяются по всей полосе частот, или второй схемы, в которой опорные сигналы распределяются по части полосы частот. Опорные сигналы при использовании первой схемы распределены более плотно, чем при использовании второй схемы. Если используется первая схема, то оценка канала может быть осуществлена более точно. С другой стороны, по второй схеме можно достичь более высокой скорости передачи данных, чем по первой схеме. Во второй схеме опорные сигналы почти не распределяются, что может ухудшить оценку канала.

[5] В MIMO-системе для множества антенн независимо обеспечивается множество каналов. Опорные сигналы должны распределяться с учетом множества каналов. Кроме того, в соответствии с рангом MIMO-система может работать или в режиме одиночного кодового слова, или в режиме множества кодовых слов. С увеличением количества передающих антенн количество опорных сигналов может увеличиваться. Однако это может неблагоприятно сказаться на скорости передачи данных.

[6] Поэтому необходима технология, при которой опорные сигналы могут эффективно распределяться с учетом множества антенн.

Раскрытие изобретения

Техническое решение

[7] Настоящее изобретение обеспечивает способ распределения опорных сигналов для антенной системы с многими входами и многими выходами (MIMO) по беспроводной связи.

[8] В соответствии с одним аспектом изобретения предложен способ распределения опорных сигналов для подкадра в системе беспроводной связи с многими входами и многими выходами (MIMO). Подкадр включает множество символов мультиплексирования с разделением по ортогональным частотам (OFDM - Orthogonal Frequency Division Multiplexing) во временной области и множество поднесущих в частотной области. Способ включает распределение множества первых опорных сигналов для первой антенны в первый OFDM-символ в течение подкадра для первой антенны в постоянных интервалах в частотной области, распределение множества вторых опорных сигналов для второй антенны в первый OFDM-символ в течение подкадра для второй антенны в постоянных интервалах в частотной области из условия, что множество вторых опорных сигналов не перекрывается с множеством первых опорных сигналов, распределение множества третьих опорных сигналов для третьей антенны во второй OFDM-символ в течение подкадра для третьей антенны в постоянных интервалах в частотной области, при этом второй OFDM-символ является смежным с первым OFDM-символом, и распределение множества четвертых опорных сигналов для четвертой антенны во второй OFDM-символ в течение подкадра для четвертой антенны из условия, что множество четвертых опорных сигналов не перекрывается с множеством третьих опорных сигналов.

[9] В соответствии с другим аспектом настоящего изобретения предложен способ размещения опорных сигналов в системе беспроводной связи. Способ включает подготовку множества подкадров для множества антенн, причем один подкадр содержит множество OFDM-символов во временной области и множество поднесущих в частотной области, размещение опорного сигнала для одного подкадра и размещение опорного сигнала для другого подкадра так, чтобы он не перекрывался с опорным сигналом для одного подкадра, при этом опорный сигнал для одного подкадра и опорный сигнал для другого подкадра последовательно размещают в смежных OFDM-символах или в смежных поднесущих.

[10] В соответствии еще с одним аспектом изобретения предложен способ размещения опорных сигналов в системе беспроводной связи. Способ содержит размещение множества опорных сигналов для выделенного сигнала и размещение множества опорных сигналов для многопользовательского сигнала таким образом, что интервалы в частотной области множества опорных сигналов для многопользовательского сигнала короче, чем интервалы множества опорных сигналов для выделенного сигнала.

[11] В соответствии с еще одним аспектом изобретения предложено устройство для системы беспроводной связи с многими входами и многими выходами (MIMO) на основе мультиплексирования с разделением по ортогональным частотам (OFDM). Устройство включает множество передающих антенн, мультиплексор для распределения множества опорных сигналов по множеству передающих антенн так, что они не перекрываются друг с другом, при этом, по меньшей мере, два опорных сигнала из множества опорных сигналов последовательно размещены в смежных OFDM-символах или в смежных поднесущих, и OFDM-модулятор для модулирования множества опорных сигналов.

[12] В соответствии с еще одним аспектом изобретения предложено устройство для системы беспроводной связи на основе мультиплексирования с разделением по ортогональным частотам (OFDM). Устройство включает, по меньшей мере, одну приемную антенну и блок оценки канала для оценки канала, использующего множество опорных сигналов для множества передающих антенн, при этом множество опорных сигналов не перекрывается друг с другом и, по меньшей мере, два опорных сигнала из множества опорных сигналов последовательно размещены в смежных OFDM-символах или в смежных поднесущих.

[13] В соответствии с еще одним аспектом изобретения предложена структура опорных сигналов, предназначенная для обеспечения информации для оценки каналов в MIMO-системе беспроводной связи на основе OFDM. Структура опорных сигналов включает множество опорных сигналов для множества антенн, не перекрывающих друг друга, при этом, по меньшей мере, два опорных сигнала из множества опорных сигналов последовательно размещены в смежных OFDM-символах или в смежных поднесущих.

Краткое описание чертежей

[14] Признаки, характер и преимущества настоящего изобретения станут более понятными из нижеследующего подробного описания в сочетании с чертежами, всюду на которых одинаковые элементы обозначены одинаковыми позициями.

[15] Фиг.1 представляет собой блок-схему передатчика, имеющего множество антенн;

[16] фиг.2 представляет собой блок-схему приемника, имеющего множество антенн;

[17] на фиг.3 показан пример распределения опорных сигналов при использовании двух передающих антенн;

[18] на фиг.4 показан пример распределения опорных сигналов при использовании четырех передающих антенн;

[19] на фиг.5 показан пример распределения опорных сигналов;

[20] на фиг.6 показан другой пример распределения опорных сигналов;

[21] на фиг.7-19 показаны примеры распределения опорных сигналов для многопользовательского сигнала;

[22] на фиг.20-82 показаны примеры распределения опорных сигналов в соответствии с примером осуществления настоящего изобретения;

[23] на фиг.83-91 показаны примеры распределения опорных сигналов для многопользовательского сигнала.

Осуществление изобретения

[24] Дополнительные признаки и преимущества изобретения будут изложены в последующем описании, и их частично можно уяснить из описания или практики применения изобретения. Следует понимать, что предыдущее общее описание и последующее подробное описание настоящего изобретения являются иллюстративными и пояснительными и предназначены для дополнительного объяснения заявленного изобретения.

[25] Технология, описываемая ниже, может использоваться в различных системах связи. Широко распространены системы связи, предназначенные для предоставления различных услуг передачи данных (например, речи, пакетных данных и пр.). Технология может использоваться как для нисходящей, так и для восходящей линий связи. В общем случае нисходящая линия связи означает передачу данных с базовой станции (BS - base station) на абонентскую аппаратуру (UE - user equipment), а восходящая линия связи означает передачу данных с абонентской аппаратуры UE на базовую станцию BS. Базовая станция BS в общем случае представляет собой неподвижную станцию, осуществляющую обмен данными с абонентской аппаратурой UE, и может называться другим термином, например узлом В, базовой приемопередающей системой (BTS) и точкой доступа. Абонентская аппаратура UE может быть расположена неподвижно или быть подвижной. Абонентская аппаратура UE может также называться другим термином, например подвижной станцией (MS - mobile station), пользовательским терминалом (UT - user terminal), абонентским пунктом (SS-subscriber station) и беспроводным устройством.

[26] Система связи может быть или системой с многими входами и многими выходами (MIMO), или системой с многими входами и одним выходом (MISO - multiple-input single-output). MIMO-система включает множество передающих антенн и множество приемных антенн. MISO-система включает множество передающих антенн и одну приемную антенну.

[27] В схеме модуляции с множественным доступом ограничения отсутствуют. Схема модуляции с множественным доступом может представлять собой хорошо известную схему модуляции одиночной несущей (например, TDMA (time division multiple access - множественный доступ с временным разделением), CDMA (code division multiple access - множественный доступ с кодовым разделением каналов), SC-FDMA (single carrier-frequency division multiple access - одна несущая-множественный доступ с частотным разделением) или способ модуляции многих несущих (например, мультиплексирование с ортогональным частотным разделением (OFDM -orthogonal frequency division multiplexing)).

[28] Оценка канала может эффективно осуществляться приемником, когда опорные сигналы распределяют согласно следующим условиям.

[29] Во-первых, опорные сигналы должны распределяться так, что приемник может различать опорные сигналы, переданные множеством передающих антенн. Это связано с тем, что опорные сигналы используются приемником для оценки канала. Опорные сигналы могут распределяться так, чтобы не перекрывать друг друга во временной и/или частотной области для соответствующих передающих антенн, так что приемник может различать опорные сигналы. В альтернативном случае, когда опорные сигналы ортогональны друг другу в кодовой области, опорные сигналы могут перекрывать друг друга во временной и/или частотной области. Чтобы достигнуть ортогональности в кодовой области, в опорных сигналах может использоваться ортогональный код, имеющий превосходную автокорреляцию или взаимную корреляцию. Примеры ортогонального кода могут включать последовательность с постоянной амплитудой и нулевой автокорреляцией (CAZAC - constant amplitude zero auto-correlation) и код Уолша.

[30] Во-вторых, расхождение каналов должно быть пренебрежимо малым в области, где размещены опорные сигналы. Канал в такой области используется для декодирования данных, распределенных рядом с опорными сигналами. Если канал сильно изменяется в такой области, ошибка оценки канала может стать значительной.

[31] В примерах осуществления изобретения опорные сигналы могут быть сдвинуты на определенный интервал по временной оси или на определенный интервал по частотной оси. То есть для каждого подкадра для соответствующих передающих антенн опорные сигналы могут быть в общем случае сдвинуты на определенный временной интервал и/или на определенный частотный интервал при поддержании интервала между опорными сигналами.

[32] Опорный сигнал может представлять собой опорный сигнал для пользователя или опорный сигнал для многопользовательского сигнала. Многопользовательский сигнал может представлять собой широковещательный сигнал и/или многоадресный сигнал. Широковещательный сигнал посылается всем пользователям в пределах конкретной зоны (например, ячейки и/или сектора). Многоадресный сигнал посылается определенной группе пользователей. Одноадресный сигнал посылается определенному пользователю. Примером многопользовательского сигнала может быть сигнал услуги широковещательной/многоадресной подвижной связи (MBMS - mobile broadcast/multicast service). При передаче сигнала MBMS один и тот же сигнал передается со всех ячеек (или базовых станций).

[33] Далее будут описаны различные примеры распределения опорных сигналов в MIMO-системе, имеющей четыре передающих антенны. Опорные сигналы будут распределены в соответствии со следующими принципами. Во-первых, число опорных сигналов для первой и второй антенн в подкадре больше числа опорных сигналов для третьей и четвертой антенн в подкадре. Во-вторых, процентное содержание всех опорных сигналов в подкадре ниже заданного значения. В-третьих, опорные сигналы для каждой передающей антенны не перекрываются друг с другом.

[34] Подкадр включает множество OFDM-символов во временной области и множество поднесущих в частотной области. Подкадр является ресурсной сеткой, которая определяется для каждой передающей антенны. Временной интервал передачи (TTI - transmission time interval) можно определить как время, необходимое для передачи одиночного подкадра. Кадр может включать множество подкадров. Например, один кадр может включать десять подкадров.

[35] Подкадр можно разделить на две области: канал управления и канал данных. Канал управления представляет собой область, несущую управляющие данные. Канал данных представляет собой область, несущую пользовательские данные. Например, первый OFDM-символ, второй OFDM-символ и третий OFDM-символ могут назначаться для канала управления, а другие OFDM-символы могут назначаться для канала данных. Хотя число OFDM-символов для канала управления меньше числа OFDM-символов для канала данных, надежность канала управления должна быть выше надежности канала данных. Для передачи канала управления может быть назначена только часть из множества антенн. Для канала управления могут использоваться первая антенна и вторая антенна. В этом случае опорные сигналы для третьей антенны и опорные сигналы для четвертой антенны не могут быть назначены для OFDM-символов канала управления, поскольку третья антенна и четвертая антенна не используются для канала управления.

[36] На фиг.1 представлена блок-схема передатчика, имеющего множество антенн.

[37] Как показано на фиг.1, передатчик 100 включает канальный кодер 120, преобразователь 130, MIMO-процессор 140, мультиплексор 150 и OFDM-модулятор 160. Канальный кодер 120 кодирует входной поток в соответствии с заданной схемой кодирования и затем генерирует кодированное слово. Преобразователь 130 преобразует кодированное слово в символ, отражающий позицию в совокупности сигналов. Поскольку ограничения на схему модуляции преобразователя 130 отсутствуют, схема модуляции может быть m-позиционной фазовой манипуляцией (m-PSK - m-phase shift keying) или m-позиционной квадратурной амплитудной модуляцией (m-QAM - m-quadrature amplitude modulation). Примеры m-позиционной фазовой манипуляции (m-PSK) включают двоичную фазовую манипуляцию BPSK (binary phase shift keying), квадратурную фазовую манипуляцию QPSK (quadrature phase shift keying) и 8-позиционную фазовую манипуляцию (8-PSK). Примеры m-позиционной квадратурной амплитудной модуляции (m-QAM) включают 16-позиционную квадратурную амплитудную модуляцию (16-QAM), 64-позиционную квадратурную амплитудную модуляцию (64-QAM) и 256-позиционную квадратурную амплитудную модуляцию (256-QAM). MIMO-процессор 140 обрабатывает отображенный символ с помощью MIMO-схемы в соответствии с передающими антеннами 190-1, …, 190-Nt (Nt>1). Например, MIMO-процессор 140 может выполнять предварительное кодирование на основе шифровальной книги.

[38] Мультиплексор 150 распределяет поднесущей входной символ и опорные сигналы. Опорные сигналы распределяются по соответствующим передающим антеннам 190-1, …, 190-Nt. Опорные сигналы, называемые также пилот-сигналами, используются для оценки канала или демодуляции данных и распознаются передатчиком 100 и приемником 200, представленными на фиг.2. OFDM-модулятор 160 модулирует мультиплексированный символ и соответственно выдает OFDM-символ. OFDM-модулятор 160 может выполнять над мультиплексированным символом обратное быстрое преобразование Фурье (ОБПФ) и дополнительно после выполнения ОБПФ добавлять в него циклический префикс (СР - cyclic prefix). OFDM-символ передается через соответствующие передающие антенны 190-1, …, 190-Nt.

[39] На фиг.2 представлена блок-схема приемника, имеющего множество антенн.

[40] Как показано на фиг.2, приемник 200 содержит OFDM-демодулятор 210, устройство оценки канала 220, MIMO-постпроцессор 230, обратный преобразователь 240 и канальный декодер 250. Сигналы, полученные с приемных антенн 290-1, …, 290-Nr подвергаются быстрому преобразованию Фурье (БПФ), осуществляемому OFDM-демодулятором 210. Устройство оценки канала 220 получает оценку канала, используя опорные сигналы. MIMO-постпроцессор 230 выполняет постобработку, эквивалентную обработке, выполняемой MIMO-процессором 140. Обратный преобразователь 240 выполняет обратное преобразование входного символа в кодированное слово. Канальный декодер 250 декодирует кодированное слово так, чтобы оно было восстановлено до первоначальных данных.

[41] Далее будет описано распределение опорных сигналов.

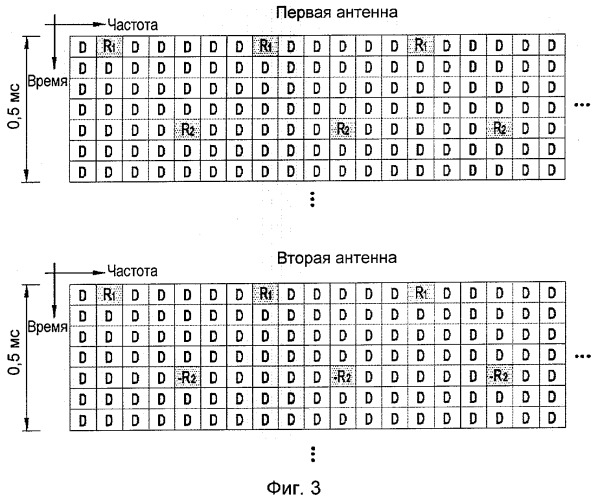

[42] Фиг.3 иллюстрирует пример распределения опорных сигналов при использовании двух передающих антенн. В общем случае передача данных может осуществляться в блоке из подкадра для соответствующих передающих антенн согласно схеме модуляции OFDM. Например, подкадр, показанный на фиг.3, включает семь OFDM-символов, при этом временной интервал передачи (TTI) равен 0,5 миллисекундам (мс). Однако концепция настоящего изобретения не ограничена этим, и, следовательно, подкадр и временной интервал передачи (TTI) могут быть сконфигурированы в различных формах.

[43] Как показано на фиг.3, опорные сигналы распределяются соответственно для подкадра первой антенны и подкадра второй антенны. D означает символ данных для переноса данных, R₁ означает первый опорный сигнал для первой антенны и R₂ означает второй опорный сигнал для второй антенны. Первый опорный сигнал R₁ может быть равен второму опорному сигналу R₂ или отличаться от него.

[44] Каждый из элементов ресурсной сетки, образующей подкадр, называется ресурсным элементом. Например, ресурсный элемент q(k,l) размещается в k-м OFDM-символе и 1-й поднесущей. Символ данных D, первый опорный сигнал R₁ и второй опорный сигнал R₂ переносятся в одном ресурсном элементе.

[45] Что касается подкадра первой антенны, то опорные сигналы распределяются по семи OFDM-символам. Чтобы описание было более понятным, далее семь OFDM-символов будут называться соответственно первым OFDM-символом, вторым OFDM-символом,…, и седьмым OFDM-символом от начала временного интервала передачи (TTI).

[46] В первом OFDM-символе первые опорные сигналы R₁ могут быть распределены в интервале, равном шести поднесущим. Подобным же образом в пятом OFDM-символе вторые опорные сигналы R₂ могут быть распределены в интервале, равном шести поднесущим. В пятом OFDM-символе все вторые опорные сигналы R₂ сдвинуты на величину в три поднесущие от позиций, в которых размещены первые опорные сигналы R₁ в первом OFDM-символе. В подкадре матрица (R₁, D, D, D, D, D) повторяется в первом OFDM-символе, а матрица (D, D, D, R₂, D, D) повторяется в пятом OFDM-символе.

[47] Что касается второй антенны, то опорные сигналы распределяются по такой же схеме, что и в первой антенне. В первом OFDM-символе первые опорные сигналы R₁ распределяются в интервале, равном шести поднесущим. В пятом OFDM-символе отрицательные вторые опорные сигналы -R₂ распределяются в интервале, равном шести поднесущим. Отрицательные вторые опорные сигналы -R₂ получают путем инвертирования вторых опорных сигналов R₂. В пятом OFDM-символе все отрицательные вторые опорные сигналы -R₂ сдвинуты на величину в три поднесущие от позиций, на которых размещаются первые опорные сигналы R₁ в первом OFDM-символе. То есть матрица (R₁, D, D, D, D, D) повторяется в первом OFDM-символе, а матрица (D, D, D, -R₂, D, D) повторяется в пятом OFDM-символе.

[48] Поскольку опорные сигналы в первой и второй антеннах распределяются по одной и той же схеме, можно использовать ортогональный код, так что приемник может различить опорные сигналы для соответствующих передающих антенн. Ортогональный код может быть последовательностью с постоянной амплитудой и нулевой автокорреляцией (CAZAC-последовательность) или последовательностью Уолша, имеющими замечательную автокорреляцию или взаимную корреляцию.

[49] Фиг.4 иллюстрирует пример распределения опорных сигналов при использовании четырех передающих антенн. Опорные сигналы распределяются для каждого подкадра для соответствующих передающих антенн. Здесь N означает нулевой символ, R₁ означает первый опорный сигнал, R₂ означает второй опорный сигнал и D означает символ данных. Нулевой символ можно определить как символ, который не осуществляет перенос данных. Нулевой символ может формироваться, когда данные не назначаются поднесущей, или когда поднесущая, которой назначены данные, позже пропадает.

[50] В отношении первой антенны опорные сигналы распределяются в интервале, равном шести поднесущим. Другими словами, опорные сигналы размещаются с пятью поднесущими между ними. Пять поднесущих могут включать четыре символа данных D и один нулевой символ. Таким образом, первый OFDM-символ повторяется с матрицей (R₁, D, D, N, D, D). Нулевой символ назначается ресурсному элементу, в котором размещаются опорные сигналы для третьей и четвертой антенн, описываемых ниже. Опорные сигналы не распределяются во втором, в третьем и в четвертом OFDM-символах. Вместо этого в них распределяются символы данных D. Опорные сигналы могут распределяться в интервале, равном шести поднесущим, в пятом OFDM-символе. В пятом OFDM-символе все опорные сигналы сдвинуты на величину в три поднесущие от позиций, на которых размещены опорные сигналы в первом OFDM-символе. Шестому и седьмому OFDM-символам вместо опорных сигналов назначаются символы данных.

[51] В отношении второй антенны опорные сигналы распределяются по той же схеме, что и для первой антенны. Опорные сигналы для первой и второй антенн распределяются так, чтобы перекрывать друг друга в одних и тех же OFDM-символах и поднесущих. Чтобы различать опорные сигналы для первой антенны и опорные сигналы для второй антенны, в приемнике может использоваться ортогональный код, имеющий замечательную автокорреляцию или взаимную корреляцию. За счет использования ортогональности опорных сигналов R₁ и R₂, передаваемых через первую антенну, и опорных сигналов R₁ и -R₂, передаваемых через вторую антенну, приемник может отделить одни указанные опорные сигналы от других.

[52] В отношении третьей антенны опорные сигналы распределяются следующим образом. Опорные сигналы R₁ распределяются в первом OFDM-символе в интервале, равном шести поднесущим. Подобным же образом опорные сигналы R₂ распределяются в пятом OFDM-символе в интервале, равном шести поднесущим. В пятом OFDM-символе все опорные сигналы R₂ сдвинуты на величину в три поднесущие от позиций, на которых размещены опорные сигналы в первом OFDM-символе. Таким образом, матрица (N, D, D, R₁, D, D) повторяется в первом OFDM-символе, а матрица (R₂, D, D, N, D, D) повторяется в пятом OFDM-символе. В отношении четвертой антенны опорные сигналы распределяются по той же схеме, что и для третьей антенны. Опорные сигналы распределяются в интервале, равном шести поднесущим, в первом и пятом OFDM-символах. Чтобы различать опорные сигналы для третьей антенны и опорные сигналы для четвертой антенны, в приемнике может использоваться ортогональный код.

[53] Несмотря на то, что в качестве примера приведено вышеприведенное распределение опорных сигналов, концепция настоящего изобретения не ограничивается только этим, и, следовательно, опорные сигналы могут быть сдвинуты на определенный интервал по временной оси или на определенный интервал по частотной оси. То есть для каждого подкадра соответствующих передающих антенн опорные сигналы могут быть в общем случае сдвинуты на определенный временной интервал и/или на определенный частотный интервал при поддержании интервала между опорными сигналами. Поскольку в общем случае опорные сигналы могут быть сдвинуты так, как описано выше, без необходимости перераспределения опорных сигналов, оценка канала может выполняться для множества ячеек, множества секторов и множества пользователей.

[54] Между тем опорные сигналы для конкретной антенны могут частично или полностью использоваться (или не использоваться) в соответствии с изменениями канала во времени в кратном количестве подкадров.

[55] В приведенном выше описании опорные сигналы перекрывают друг друга, когда используются, по меньшей мере, две антенны. Перекрывающиеся опорные сигналы сохраняют свою ортогональность в кодовой области благодаря использованию ортогонального кода.

[56] Фиг.5 иллюстрирует пример распределения опорных сигналов. R означает опорный сигнал, а пробел ресурсного элемента означает символ данных или нулевой символ.

[57] Как показано на фиг.5, множество опорных сигналов R распределяется в интервале, равном двум поднесущим, в третьем OFDM-символе. Множество опорных сигналов R также распределяются в интервале, равном двум поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R в третьем и седьмом OFDM-символах разнесены друг от друга. Множество опорных сигналов R распределяются в интервале, равном двум поднесущим, в одиннадцатом OFDM-символе, который отстоит на величину в четыре OFDM-символа от седьмого OFDM-символа.

[58] Каждый опорный сигнал R может представлять собой опорный сигнал для многопользовательского сигнала. Здесь многопользовательский сигнал может представлять собой широковещательный сигнал и/или многоадресный сигнал. Широковещательный сигнал посылается всем пользователям определенной зоны (например, ячейки и/или сектора). Многоадресный сигнал посылается определенной группе пользователей. Одноадресный сигнал посылается определенному пользователю. Примером многопользовательского сигнала может быть сигнал услуги широковещательной/многоадресной подвижной связи (MBMS-сигнал). При передаче MBMS-сигнала один и тот же сигнал передается со всех ячеек (или базовых станций). Поэтому на всех базовых станциях используется один и тот же опорный сигнал.

[59] При использовании MBMS-сигнала опорные сигналы R могут размещаться с узким интервалом между ними, чтобы минимизировать избирательность по частоте из-за разброса по задержке. Кроме того, опорные сигналы плотно расположены на временной оси, чтобы минимизировать избирательность по времени.

[60] В соответствии с некоторыми MIMO-методами, например циклическим разнесением задержек (CDD - cyclic delay diversity) и лучеобразованием, предполагается, что абонентская аппаратура принимает опорные сигналы посредством одиночной передающей антенны. Поэтому базовой станции (BS) не нужно передавать опорные сигналы, классифицируя опорные сигналы для каждой передающей антенны.

[61] Фиг.6 иллюстрирует другой пример распределения опорных сигналов.

[62] Как показано на фиг.6, опорные сигналы размещаются с относительно более широким интервалом между ними в частотной области по сравнению с фиг.5. При таком распределении можно получить преимущество, если избирательность по частоте относительно низка, или если ширина полосы поднесущей относительно мала. Ширина полосы поднесущей может составлять половину ширины полосы поднесущей, представленной на фиг.5.

[63] Фиг.7 иллюстрирует пример распределения опорных сигналов для многопользовательского сигнала. Здесь R₁ - опорный сигнал для первой антенны, R₂ - опорный сигнал для второй антенны.

[64] Как показано на фиг.7, опорные сигналы R₁ распределяются в интервале, равном двум поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с одной поднесущей между ними. Поэтому матрица (R₁, N) повторяется в третьем OFDM-символе, где N означает нулевой символ. Опорные сигналы R₁ распределяются в интервале, равном двум поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены друг от друга.

[65] Опорные сигналы R₂ в том же OFDM-символе распределяются попеременно с опорными сигналами R₁. То есть один опорный сигнал R₂ располагается между двумя опорными сигналами R₁ с одним и тем же интервалом в частотной области.

[66] Фиг.8 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[67] Как показано на фиг.8, опорные сигналы R₁ для первой антенны распределяются в интервале, равном четырем поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с тремя поднесущими между ними. Поэтому матрица (R₁, D, N, D) повторяется в третьем OFDM-символе, где пробел ресурсного элемента означает D и N. Опорные сигналы R₁ распределяются в интервале, равном четырем поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены друг от друга.

[68] Опорные сигналы R₂ для второй антенны расположены попеременно с опорными сигналами R₁, в тех же самых OFDM-символах с таким же интервалом, что и опорные сигналы R₁. То есть один опорный сигнал R₂ размещается между двумя опорными сигналами R₁ с одним и тем же интервалом в частотной области.

[69] Фиг.9 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[70] Как показано на фиг.9, опорные сигналы R₁ для первой антенны распределяются в интервале, равном двум поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с одной поднесущей между ними. Поэтому матрица (R₁, N) повторяется в третьем OFDM-символе. Опорные сигналы R₁ распределяются в интервале, равном двум поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены в частотной области друг от друга.

[71] Опорные сигналы R₂ для второй антенны распределяются в той же самой частотной области, что и в случае опорных сигналов R₁ в OFDM-символах (например, в четвертом OFDM-символе, в восьмом OFDM-символе и т.д.), которые являются смежными с OFDM-символами, в которых распределяются опорные сигналы R₁. То есть частотные сигналы R₂ распределяются с тем же интервалом, что и частотные сигналы R₂.

[72] Фиг.10 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[73] Как показано на фиг.10, опорные сигналы R₁ для первой антенны распределяются в интервале, равном четырем поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с тремя поднесущими между ними. Поэтому матрица (R₁, D, N, D) повторяется в третьем OFDM-символе. Опорные сигналы R₁ распределяются в интервале, равном четырем поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены друг от друга.

[74] Опорные сигналы R₂ для второй антенны распределяются в той же самой частотной области, что и в случае опорных сигналов R₁ в OFDM-символах (например, в четвертом OFDM-символе, в восьмом OFDM-символе и т.д.), которые являются смежными с OFDM-символами, в которых распределяются опорные сигналы R₁. То есть частотные сигналы R₂ распределяются в частотной области с тем же интервалом, что и частотные сигналы R₂.

[75] Фиг.11 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[76] Как показано на фиг.11, опорные сигналы R₁ для первой антенны распределяются в интервале, равном двум поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с одной поднесущей между ними. Поэтому матрица (R₁, N) повторяется в третьем OFDM-символе. Опорные сигналы R₁ распределяются в интервале, равном двум поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены друг от друга.

[77] Опорные сигналы R₂ для второй антенны перекрывают опорные сигналы R₁ в одних и тех же OFDM-символах в одной и той же частотной области. Опорные сигналы R₁ и R₂ могут сохранять ортогональность в кодовой области благодаря использованию ортогонального кода.

[78] Фиг.12 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[79] Как показано на фиг.12, опорные сигналы R₁ для первой антенны распределяются в интервале, равном четырем поднесущим, в третьем OFDM-символе. То есть опорные сигналы R₁ размещаются с тремя поднесущими между ними. Поэтому матрица (R₁, D, N, D) повторяется в третьем OFDM-символе. Опорные сигналы R₁ распределяются в интервале, равном четырем поднесущим, в седьмом OFDM-символе, который отстоит на величину в четыре OFDM-символа от третьего OFDM-символа. Опорные сигналы R₁ в третьем и седьмом OFDM-символах разнесены друг от друга.

[80] Опорные сигналы R₂ для второй антенны перекрывают опорные сигналы R₁ в одних и тех же OFDM-символах и в одной и той же частотной области. Опорные сигналы R₁ и R₂ могут сохранять ортогональность в кодовой области благодаря использованию ортогонального кода.

[81] Фиг.13 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн.

[82] Как показано на фиг.13, опорные сигналы R₁ для первой антенны распределяются в интервале, равном трем поднесущим, в третьем OFDM-символе. Опорные сигналы R₂ для второй антенны являются смежными с опорными сигналами R₁ и распределяются с таким же интервалом, что и опорные сигналы R₁. Поэтому матрица (R₁, R₂, D) повторяется в третьем OFDM-символе.

[83] Как опорные сигналы R₁, так и опорные сигналы R₂ распределяются в OFDM-символах, которые отстоят друг от друга на величину в три OFDM-символа, начиная с третьего OFDM-символа.

[84] Фиг.14 иллюстрирует другой пример распределения опорных сигналов для многопользовательского сигнала, когда используется множество антенн. На фиг.14-19 R означает опорный сигнал для многопользовательского сигнала, а Т означает опорный сигнал для выделенного пользовательского сигнала. То есть далее будут приведены примеры с разнотипными опорными сигналами.

[85] Как показано на фиг.14, опорные сигналы T₁ для первой антенны и опорные сигналы Т₂ для второй антенны распределяются в первом OFDM-символе. Кроме того, опорные сигналы T₁ и Т₂ также распределяются в четвертом OFDM-символе. Опорные сигналы R₁ для первой антенны и опорные сигналы R₂ для второй антенны распределяются в OFDM-символах, которые отстоят на величину в четыре OFDM-символа от трет
