Реферат

Изобретение относится к удерживающим устройствам, в частности к удерживающим устройствам под опознавательные номерные знаки, предназначенным для использования на транспортных средствах, и к указательным знакам, например таким средствам идентификации, как опознавательные номерные знаки, используемые на транспортных средствах.

В патенте США № 4314417 описан держатель для регистрационных номерных знаков механических транспортных средств, состоящий из опорного элемента, который предназначен для крепления к механическому транспортному средству, и рамки, которая выполнена из пластмассы, охватывает периферию регистрационного номерного знака при размещении его на держателе и включает первую конструкцию, опирающуюся на периферию номерного знака, и вторые конструкции, которые за счет упругой поперечной деформации рамки могут сцепляться с оборотной стороной опорного элемента, зажимая номерной знак между опорным элементом и рамкой.

В патенте Швейцарии № 668445 описан держатель для такого указательного знака, как регистрационный номерной знак транспортного средства.

Известно, что номерные знаки автомобилей являются предметом хищения. Это может быть совершено для «подмены» автомобиля при использовании его в преступных целях или, например, чтобы избежать платы за въезд в центр города по будням.

Следовательно, необходимо создать такие средства, как удерживающее устройство, которое можно применять совместно со средствами идентификации, например номерными знаками транспортных средств, и которое содержит средства предотвращения его хищения или легко опознается или может опознаваться как похищенный.

Более того, желательно, чтобы можно было идентифицировать сущность и/или происхождение объекта на расстоянии.

В области регистрационных номерных знаков для транспортных средств предложены решения, которые позволяет человеку на расстоянии получить информацию о транспортном средстве, к которому прикреплен знак, и/или иную информацию, касающуюся водителя (например, подробности договора страхования), и так далее.

Указанные пассивные ярлыки включают микроволновую антенну, которая имеет неизбежно большие размеры для того, чтобы принять запрашиваемый сигнал и получить энергию, достаточную для активирования электронной схемы. Большая антенна может не позволить и/или, по меньшей мере, вызвать трудности в формовании/штамповании такого номерного знака.

В патенте США № 5621571 описан встроенный световозвращающий электронный дисплей, содержащий подложку, плоскость основания, диэлектрическую подложку, антенный контур, содержащий пару патч-антенн с микропереключателями, а также световозвращающий слой, на который нанесены символы. Общепринятые световозвращающие слои с целью отражения света имеют металлизированный слой. В этом патенте световозвращающий слой включает диспаратный металлизированный слой, имеющий достаточно «свободного пространства» для прохождения радиочастотных сигналов (при 915 МГц). Помимо этого в данном документе описаны другие виды световозвращающих материалов, которые не имеют металлизированного слоя. Питание антенного контура осуществляется при помощи установленного в задней части дисплея коаксиального разъема, через который контур может соединяться с любым внешним электронным модулем (например, источником питания, устройством памяти, генератором и так далее).

В Европейском патентном документе №1516790 описано опознавательное устройство для транспортного средства, содержащее носитель, на котором установлены электронные компоненты.

Кроме того, желательно решить проблему хищения и/или несанкционированного изъятия, что гарантировало бы невозможность дальнейшего использования любого уже снятого указательного знака.

В международной (РСТ) заявке PCT/GB02/02773 (опубликованной как WO 02/102626 A1), ранее поданной авторами настоящей заявки, описаны и заявлены права на опознавательный номерной знак, содержащий опорную подложку, имеющую световозвращающую основную поверхность, и прозрачную полоску с напечатанными на ней символами, при этом прозрачная полоска приклеена к основной световозвращающей поверхности таким образом, что символы соприкасаются или, по меньшей мере, находятся рядом со световозвращающей основной поверхностью, причем в подложке может быть выполнена одна или несколько линий пониженной прочности.

Номерной знак подлежит приклеиванию к поверхности (например, корпусу автомобиля) с использованием липких полосок, которые должны быть расположены по обе стороны линии пониженной прочности или каждой из них. Если вор или хулиган попытается снять номерной знак с поверхности, к которой знак приклеен, номерной знак треснет по указанной линии. Разламывание номерного знака приведет к натяжению и/или отслоению прозрачной полоски от подложки, что испортит внешний вид номерного знака и создаст очевидные визуальные следы удаления номерного знака с поверхности.

Цель настоящего изобретения заключается в создании удерживающего устройства, которое повышает сохранность вышеупомянутых опознавательных номерных знаков и используется, в частности, совместно с указательными знаками (хотя и не только), например опознавательными номерными знаками, имеющими линии или зоны пониженной прочности.

Дополнительная цель изобретения заключается в создании указательных знаков, которые содержат средства, указывающие на несанкционированное вмешательство, например, произведенное посторонними лицами, или на нежелательное снятие.

Следовательно, первый аспект изобретения предусматривает удерживающее устройство, предназначенное для крепления к подложке и содержащее первую часть, имеющую заглубленную поверхность, на которой можно укрепить указательный знак, и вторую часть, имеющую периферическую стенку, выполненную с такими размерами и формой, что она ограничивает первую часть, и сплошную лицевую стенку, присоединенную к периферической стенке или смежную с ней, при этом две части выполнены с возможностью скрепления вместе, так что указанная сплошная лицевая стенка охватывает по меньшей мере часть периферического участка заглубленной поверхности первой части, причем первая и/или вторая части (часть) имеют (имеет) участки, выполненные с возможностью отделения и ограниченные одной или несколькими линиями пониженной прочности для создания ломких участков.

Второй аспект изобретения предусматривает комбинацию, состоящую из опознавательного номерного знака и удерживающего устройства, который имеет первую часть, содержащую заглубленную поверхность, на которой можно установить опознавательный номерной знак, и вторую часть, имеющую периферическую стенку, выполненную с такими размерами и формой, что она ограничивает первую часть, и сплошную лицевую стенку, присоединенную к указанной периферической стенке или смежную с ней, при этом обе части выполнены с возможностью скрепления вместе, так что указанная сплошная лицевая стенка охватывает по меньшей мере часть периферического участка заглубленной поверхности первой части, а номерной знак удерживается внутри устройства, так что доступ к краю номерного знака затруднен или невозможен.

Первая и вторая части предпочтительно скреплены стационарно или выполнены с возможностью скрепления вместе. В данном описании выражение «стационарный», «стационарно» или подобное выражение означает, что две части могут отсоединяться одна от другой путем разламывания, по меньшей мере, участка той или другой части.

Предпочтительно, номерной знак прикреплен или может быть прикреплен к заглубленной поверхности первой части, например, с использованием клеевых средств.

Или первая, или вторая часть может содержать один или несколько центрирующих выступов, предпочтительно изогнутых в виде крюка, которые выполнены с возможностью зацепления с элементом (например, соответствующим отверстием) в другой из частей, первой или второй, с созданием взаимодействующих средств.

В предпочтительном варианте выполнения центрирующие выступы и отверстия создают защелкивающееся соединение.

Центрирующие выступы предпочтительно отходят от передней поверхности указанной лицевой стенки второй части и выполнены с возможностью зацепления или зацепляются с соответствующими отверстиями, выполненными в периферии первой части.

В дополнительном или альтернативном варианте или первая часть, или вторая часть, или обе эти части имеют по меньшей мере одно углубление или иную зону для расположения в них клеевых средств.

Первая часть предпочтительно содержит, по меньшей мере, одну вертикальную стенку, которая предпочтительно по меньшей мере частично ограничивает заглубленную поверхность для расположения номерного знака. Указанная одна или каждая вертикальная стенка, или по меньшей мере некоторые из них расположены с обеспечением ограничения доступа к указанным клеевым средствам и/или к основной поверхности знака, обращенной к указанной первой части.

Одна или каждая вертикальная стенка может иметь отверстия, расположенные в ней и/или около нее.

Удерживающее устройство может содержать антенные средства. В дополнительном или альтернативном варианте удерживающее устройство может содержать средства, предназначенные для размещения антенных средств.

Указанные антенные средства могут содержать контурную антенну, проходящую, по меньшей мере, частично вокруг периферии первой и второй части. Можно использовать патч-антенну.

Указанные антенные средства предпочтительно расположены во второй части.

Указанные антенные средства предпочтительно заделаны формованием в первой или второй части.

Кроме того, удерживающее устройство может иметь участки, выполненные с возможностью отделения (например, ограниченные одной или несколькими линиями пониженной прочности для создания ломких участков). Предпочтительно удерживающее устройство имеет одну или несколько зон крепления, сквозь которые могут проходить или к которым могут прикрепляться фиксирующие средства, предназначенные для крепления указанного удерживающего устройства по месту использования, причем по меньшей мере одна из указанных зон крепления ограничена одной или несколькими линиями пониженной прочности для создания одного или нескольких ломких участков.

Удерживающее устройство может содержать электронный модуль.

Указанные фиксирующие средства могут включать одно или несколько клеевых средств, винтовые, болтовые приспособления и тому подобное.

Предпочтительные указанные фиксирующие средства содержат один или несколько раздвижных фитингов, которые предпочтительно имеют головку, при этом один или каждый фитинг может проходить через соответствующую зону крепления. В дополнительном или альтернативном варианте один или каждый фитинг может проходить через ломкий участок номерного знака. При наличии головки она может упираться в удерживающее устройство или номерной знак, при этом в любом из двух или в обоих случаях головка может располагаться в углублении, выполненном в удерживающем устройстве или в номерном знаке. Кроме того, может применяться прокладка.

В дополнительном или альтернативном варианте номерной знак, а в частности (хотя и не только) выполненный с возможностью отделения участок номерного знака (например, ломкий участок), может быть прикреплен к удерживающему устройству, например, к одному, некоторым или каждому их ломких участков удерживающего устройства с использованием фиксирующих средств, таких как механические средства или средства сцепления.

В наиболее предпочтительном варианте выполнения удерживающее устройство крепится по месту использования с применением раздвижных фитингов, которые проходят через зоны крепления удерживающего устройства, затем номерной знак приклеивается к удерживающему устройству таким образом, чтобы ломкие участки номерного знака были прикреплены к зонам крепления. При этом если кто-либо попытается поддеть удерживающее устройство со штатного места, зоны крепления будут отламываться от удерживающего устройства и, следовательно, от номерного знака отломаются его ломкие зоны, тем самым, номерной знак придет в состояние непригодности или, по меньшей мере, можно легко распознать, что была попытка вмешательства в номерной знак.

Номерной знак предпочтительно может быть выполнен с одним или несколькими ломкими участками. Один или каждый ломкий участок предпочтительно надламывается или разламывается при попытке отделить его или номерной знак от поверхности опоры первой части удерживающего устройства.

Предпочтительно, указанные средства сцепления включают соответствующее клеящее вещество, нанесенное или наслоенное на основную поверхность либо указанной первой части удерживающего устройства, либо указанного номерного знака, или на основную поверхность и того, и другого, повторяя всю основную поверхность одной из них или и того, и другого. В альтернативном варианте указанные средства сцепления могут иметь на своей основной поверхности клеевые полоски в виде пены.

В одном варианте выполнения указанные средства сцепления содержат первые средства сцепления, например одну или несколько первых полосок или первого клеящего вещества, создающих сравнительно низкую степень адгезии между поверхностью и лицевой поверхностью номерного знака, и вторые средства сцепления, например одну или несколько вторых полосок или второго клеящего вещества, создающих сравнительно высокую степень адгезии между поверхностью и лицевой поверхностью номерного знака; к примеру, клеящее вещество на второй полоске или полосках или второе клеящее вещество создают более прочные связи между поверхностью и лицевой поверхностью номерного знака по сравнению с первой полоской или полосками или первым клеящим веществом.

Предпочтительно, лицевая поверхность номерного знака ограничена линиями пониженной прочности в двух или более зонах. В одном варианте выполнения первые клеевые средства и вторые клеевые средства обеспечивают адгезию между поверхностью удерживающего устройства и различными зонами лицевой поверхности номерного знака.

Первая часть может иметь отверстия, через которые при помощи монтажных или фиксирующих средств удерживающее устройство можно установить в подложке.

В альтернативном варианте, чтобы установить устройство на подложку, первая часть может содержать пазы, обеспечивающие ориентиры для установки монтажных средств.

Предпочтительно, номерной знак имеет подложку, к которой прикреплена световозвращающая и/или иная пленка.

Подложка может представлять собой опорную пластину или прозрачную переднюю панель, при этом опорная пластина может быть выполнена из пластмассы или металлических материалов.

В случае прозрачной передней панели на нее могут быть нанесены символы в отраженном виде, а на них может быть заламинирована световозвращающая и/или иная пленка, при этом символы располагаются посередине. В альтернативном варианте символы могут быть нанесены на световозвращающую и/или иную пленку.

Световозвращающая и/или иная пленка предпочтительно будет иметь ломкие участки, поэтому при попытке изъятия знака световозвращающая и/или иная пленка, приклеенная или прикрепленная к удерживающему устройству, например, ломким участкам удерживающего устройства, будет отслаиваться от номерного знака.

В следующем варианте выполнения пленка может быть заламинирована на пластмассовой или металлической опорной пластине, а пластина будет иметь указанный, несколько или каждый, ломкий участок, который во время изъятия знака будет ломаться, что приведет к отслаиванию световозвращающей и/или иной пленки в этой области или вызовет, по меньшей мере, локальное растягивание пленки, которое укажет на то, что имел место факт изъятия.

Кроме того, ломкие участки может иметь световозвращающая и/или иная пленка.

На световозвращающую и/или иную пленку может быть нанесен прозрачный слой. На световозвращающую и/или иную пленку или на прозрачный слой могут быть нанесены символы (например, в отраженном виде, смотри публикацию WO 02/102626).

Символы могут быть нанесены при помощи печати, приклеивания, штамповки или иными способами нанесения маркировки.

В другом варианте выполнения номерной знак может иметь световозвращающую пленку с прозрачным передним слоем или без него, которая прикреплена к удерживающему устройству.

В случае если номерной знак содержит встроенный электронный модуль, он может быть, по меньшей мере, частично расположен в пределах одного или, по меньшей мере, одного ломкого участка.

В дополнительном или альтернативном варианте, если номерной знак содержит электронный модуль и средства связи, предназначенные для подключения к внешним антенным средствам, средства связи могут быть прикреплены к ломкому участку номерного знака таким образом, чтобы в последующем, при попытке изъятия, указанные средства связи ломались или происходило иное их повреждение.

Следующий аспект изобретения предусматривает создание опознавательного указательного знака, содержащего подложку, имеющую, по существу, плоскую основную поверхность, и электронный модуль, расположенный в подложке или на ней, при этом подложка дополнительно содержит одну или несколько линий пониженной прочности, которые ограничивают одну или несколько ломких зон, в которой или на которой расположен модуль.

Указательный знак может иметь средства связи, предназначенные для подключения к внешним антенным средствам. В альтернативном варианте указательный знак может содержать встроенные антенные средства.

Кроме того, существует другой аспект изобретения, который предусматривает опознавательный указательный знак, содержащий подложку, имеющую, по существу, плоскую основную поверхность, и электронный модуль, расположенный в подложке или на ней, средства связи, предназначенные для подключения модуля к внешним антенным средствам, и дополнительно имеющий одну или несколько линий пониженной прочности для ограничения, по меньшей мере, одного ломкого участка, при этом указанные средства связи закреплены поперек одной или нескольких из указанных линий пониженной прочности.

Внешние антенные средства могут быть расположены в удерживающем устройстве для указательного или номерного знака, или в другом местоположении, находящемся на отдалении. В альтернативном варианте указанные антенные средства могут прикрепляться к указательному знаку или номерному знаку или могут прилегать, по меньшей мере частично, к указательному знаку или номерному знаку. Антенные средства могут быть присоединены физическим путем, например состыкованы с указанными средствами связи. Функциональное соединение между указанными средствами связи может потребовать физического или нефизического (например, наведенного) подключения.

Еще один аспект изобретения предусматривает опознавательный номерной знак, содержащий прозрачную пластмассовую панель, имеющую первую и вторую основные поверхности, отражающую или световозвращающую пленку, приклеенную или другим способом присоединенную к первой основной поверхности панели, и прозрачную полоску, приклеенную или другим способом присоединенную ко второй основной поверхности, а также символы, выполненные между прозрачной полоской и второй основной поверхностью панели.

Предпочтительно толщина панели составляет от 1 мм до 2 мм, наиболее предпочтительно от 1,2 до 1,8 мм, а в частности 1,5 мм.

Панель может быть выполнена из акрила. Панель может быть жесткой, поскольку она свободноопирающаяся.

Отражающий или световозвращающий материал может представлять собой любую серийно выпускаемую световозвращающую пленку, такую как пленка, поставляемая компаниями 3М Corporation of St. Paul's Minnesota, USA, или Nippon Carbide Industries Incorporated of Santa Fe Springs, California, USA. Преимущественно, световозвращающий материал представляет собой пленку, структура которой имеет нарушения целостности, например участки отрыва.

В альтернативном или дополнительном варианте для присоединения отражающего или световозвращающего материала к первой основной поверхности может быть использован клей, который может быть нанесен прерывисто или неравномерно, для того чтобы некоторые части отражающего или световозвращающего материала могли быть приклеены к первой основной поверхности более прочно по сравнению с другими частями.

В альтернативном варианте вместо или в дополнение к нарушениям целостности отражающий или световозвращающий материал может иметь отражающий слой, который не предусматривает защитного и/или верхнего слоя, поэтому, когда пленка удаляется с подложки, к которой она прикреплена (например, приклеена), отражающий или световозвращающий материал будет рваться, растягиваться или иметь другие видимые признаки повреждения. Соответствующим образцом такого световозвращающего материала является материал серий 5000 или 7000, поставляемый в продажу фирмой 3М.

Прозрачная полоска предпочтительно представляет собой пластмассовый или полимерный материал, такой как поливинилхлорид, полиметилметакрилат, полиэстер, полипропилен.

Прозрачная полоска имеет две основные поверхности, к одной из которых могут прилегать символы, а ко второй может быть прикреплен с возможностью отсоединения непрозрачный защитный слой.

Непрозрачный защитный слой может быть выполнен из пластикового полимерного материала или бумаги. Предпочтительно либо защитный слой, либо вторая основная поверхность могут иметь чувствительный к давлению клеевой слой, а на другом из них нанесен силиконовый защитный слой.

Символы могут быть нанесены либо на вторую основную поверхность, либо на прозрачную полоску, или на то и другое, а более предпочтительно на прозрачную полоску.

Символы могут быть нанесены любым соответствующим печатным устройством, но более предпочтительно лазерными принтерами и термографическими принтерами, хотя также можно использовать струйные и другие типы принтеров. Символы могут быть нанесены вручную как переводные картинки или другие обозначения.

Номерной знак может быть выполнен с возможностью крепления к подложке при помощи фиксаторов, которые проходят сквозь отверстия, имеющиеся в знаке. Номерной знак может дополнительно включать участки, выполненные с возможностью отделения, например ломкие участки, которые могут, к примеру, окружать сквозные отверстия, определяя зоны крепления.

Следующий аспект изобретения предлагает опознавательный номерной знак, содержащий жесткую прозрачную пластмассовую панель, имеющую первую и вторую основные поверхности и отражающую или световозвращающую пленку, при этом между пластмассовой панелью и отражающей или световозвращающей пленкой расположены символы, выполненные на прозрачной пластмассовой пленке, причем отражающая или световозвращающая пленка имеет нарушения целостности, создающие участки, которые выполнены с возможностью отсоединения друг от друга.

В первом варианте выполнения отражающая или световозвращающая пленка имеет ломкие участки, в другом варианте выполнения отражающая или световозвращающая пленка прорезана насквозь (например, высечкой) для создания обособленных участков, в еще одном варианте выполнения отражающая или световозвращающая пленка выполнена в виде двух или более обособленных участков. Могут использоваться комбинации вышеперечисленных вариантов выполнения.

Символы могут быть нанесены либо на отражающую или световозвращающую пленку, либо на прозрачную пластмассовую панель, либо на то и другое. Указанные или дополнительные символы могут быть нанесены на одну или на обе основные поверхности прозрачной пленки.

Другой аспект изобретения предлагает опознавательный номерной знак, содержащий прозрачную пластмассовую панель, имеющую первую и вторую основные поверхности, прозрачную пленку, имеющую первую и вторую основные поверхности, при этом одна основная поверхность прозрачной пленки, первая или вторая, приклеена или другим способом присоединена ко второй основной поверхности панели, а к другой основной поверхности прозрачной пленки приклеена или другим способом присоединена отражающая или световозвращающая пленка, и между прозрачной панелью и отражающей или световозвращающей пленкой расположены символы.

Предпочтительно, по меньшей мере, на одну из указанных поверхностей прозрачной пленки, первую или вторую, или на отражающую или световозвращающую плену нанесены символы.

Прозрачная пленка и отражающая или световозвращающая пленка предпочтительно выполнены в виде частей, например, путем сквозной высечки пленки.

Предпочтительно толщина прозрачной пластмассовой панели составляет от 1 до 4 мм, например 3,5 мм, хотя в других вариантах выполнения толщина панели может составлять от 1,2 до 1,8 мм, в частности 1,5 мм.

Панель может быть выполнена из акрила и предпочтительно представляет собой панель жесткого типа.

Прозрачная пленка предпочтительно представляет собой пластиковый полимерный материал, например полиэстер, поливинилхлорид (ПВХ), полиметилметакрилат (ПММА) или другие известные прозрачные полимерные пленки.

Отражающий или световозвращающий материал может представлять собой любую серийно выпускаемую световозвращающую пленку, такую как пленка, поставляемая компаниями 3М Corporation of St. Paul's Minnesota, USA, или Nippon Carbide Industries Incorporated of Santa Fe Springs, California, USA.

В данном описании выражения «листовой материал, пленка» означают гибкий материал, который в готовом виде может поставляться в рулонах, из которых можно получить, например, выкроить отрезки по размеру номерного знака, либо поставляться в виде отдельных отрезков, которые соответствуют размеру номерного знака.

Символы будут предпочтительно выполнены на одной или обеих лицевых поверхностях прозрачной пленки или отражающей или световозвращающей пленки. В предпочтительном варианте выполнения, по меньшей мере, некоторые символы выполнены на основной лицевой поверхности прозрачной пленки, к которой приклеена отражающая или световозвращающая пленка, в этом случае символы наносятся на пленку оттиском с выворотной печатной формы.

Процесс печати на любую или все поверхности предпочтительно выполняется лазерным, струйным или термографическим принтером. Символы могут быть нанесены вручную или машинным способом как переводные картинки или другие обозначения,

При печати на отражающую или световозвращающую пленку и/или прозрачную пленку, а также для облегчения процесса печати, на ту поверхность, на которую не наносится печать, может быть прикреплен с возможностью отсоединения непрозрачный защитный слой.

Непрозрачный защитный слой может быть выполнен из пластикового полимерного материала или бумаги. Предпочтительно либо защитный слой, либо вторая основная поверхность могут иметь чувствительный к давлению клеевой слой, а на втором из них нанесен силиконовый защитный слой.

Следующий аспект изобретения предусматривает способ крепления опознавательного номерного знака к поверхности, включающий прикрепление первой части удерживающего устройства к указанной поверхности и размещение номерного знака на указанной первой части, размещение второй части устройства поверх и вокруг первой части, при этом вторая часть имеет лицевую стенку, охватывающую периферию, по меньшей мере, части номерного знака, препятствуя или мешая доступу между первой частью и лицевой поверхностью номерного знака, расположенного на первой части.

Еще один аспект изобретения предусматривает удерживающее устройство, предназначенное для использования совместно с указательным знаком, при этом удерживающее устройство имеет поверхность, к которой может крепиться или крепится указательный знак, и места крепления, с которыми контактируют фиксирующие средства, крепящие удерживающее устройство по месту использования, причем удерживающее устройство содержит антенные средства.

Следующий аспект изобретения предусматривает удерживающее устройство, предназначенное для использования совместно с указательным знаком, при этом удерживающее устройство имеет поверхность, к которой может крепиться или крепится указательный знак, и места крепления, с которыми контактируют фиксирующие средства, крепящие удерживающее устройство по месту использования, причем удерживающее устройство имеет линии пониженной прочности.

Удерживающее устройство может содержать вторую часть, предназначенную, по меньшей мере, для частичного взаимодействия с указанной поверхностью с обеспечением удержания между ними указательного знака при использовании.

Следующий аспект предусматривает комплект, состоящий из указательного знака и удерживающего устройства, предназначенного для использования совместно с указательным знаком, при этом удерживающее устройство имеет поверхность, к которой может крепиться или крепится указательный знак; и места крепления, с которыми контактируют фиксирующие средства, крепящие удерживающее устройство по месту использования, причем удерживающее устройство имеет линии пониженной прочности.

Предпочтительно указательный знак имеет одну или несколько линий пониженной прочности для ограничения одного или нескольких ломких участков. Указательный знак может крепиться к удерживающему устройству с использованием клеящих веществ.

Удерживающее устройство может содержать один или несколько ломких участков.

Ниже изобретение для более полного его понимания описано исключительно на примере со ссылкой на прилагаемые чертежи, на которых:

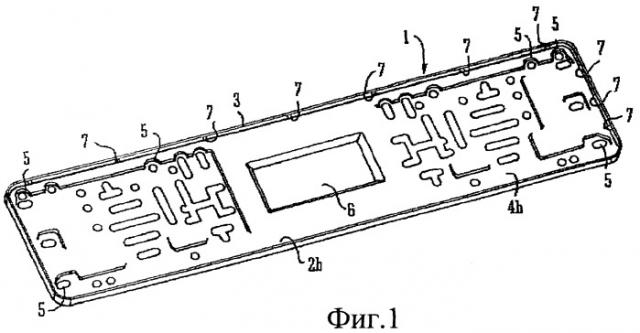

Фиг.1 представляет собой изометрический вид спереди первой части устройства в соответствии с первым вариантом выполнения изобретения;

Фиг.2 представляет собой изометрический вид сзади части, представленной на Фиг.1;

Фиг.3 представляет собой изометрический вид спереди второй части устройства в соответствии с первым вариантом выполнения изобретения;

Фиг.4 представляет собой изометрический вид сзади части, представленной на Фиг.3;

Фиг.4А представляет собой фрагмент части, представленной на Фиг.4; и

Фиг.5 представляет собой изометрический вид в разрезе устройства в соответствии с первым вариантом выполнения изобретения.

Обратимся к Фиг.1 и Фиг.2, на которых изображена опорная пластина или первая часть 1 удерживающего устройства 5, которая по существу является плоской и имеет первую и вторую поверхности 2а, 2b, ограниченные периферийной стенкой 3. Первая поверхность 2а должна прилегать к подложке (не показана), к которой крепится опорная пластина 1.

Периферическая стенка 3 выступает как из первой поверхности 2а, так и из второй поверхности 2b, образуя утопленные зоны 4а, 4b соответственно.

Верхняя поверхность 2b имеет заглубленные пазы 5, в которых могут удерживаться головки винтов или других фиксирующих приспособлений (не показаны), которые описаны ниже, а также большую выемку 6, предназначенную для размещения соответствующего выступа, имеющегося на устанавливаемом указательном знаке, который также описан ниже.

Периферическая стенка 3 выступает из второй поверхности 2b в такой степени, которая позволяет расположить указательный знак в зоне 4b (смотри Фиг.5), так что он не выходит за пределы стенки 3.

С другой стороны, периферическая стенка 3 выходит за пределы поверхности 2а, обеспечивая условие, чтобы выступающая часть, соответствующая выемке 6, не выходила за пределы стенки 3 в направлении, перпендикулярном плоскости поверхности 2а.

Вокруг пластины 1 рядом с периферической стенкой 3 расположены отверстия 7, назначение которых описано ниже.

Теперь обратимся к Фиг.3, Фиг.4 и Фиг.4А, на которых изображена вторая часть 10 удерживающего устройства 5, которая по существу представляет собой прямоугольную рамку 11, образованную первой стенкой 12, от которой по существу под прямыми углами к ней выходит направленная вовнутрь дополнительная стенка 13. В разных местах по длине стенки 13 расположены защелки 14, имеющие центрирующий выступ 15, из которого выходит язычок 16, обеспечивая поверхность (без номера позиции), расположенную в направлении, по существу перпендикулярном первой стенке 12.

При установке первая часть 1 устройства 100 (см. Фиг.5) будет крепиться к подложке (не показана) при помощи соответствующих средств крепления, например винтов, гаек и болтов, или описанных далее зажимов. В области заглубленных пазов 5 образованы или высверлены отверстия, чтобы сквозь них мог проходить фиксатор, например стержень фиксатора, при этом глубина паза не позволяет головке фиксатора пройти в утопленную зону 4b.

Затем указательный знак, например опознавательный номерной знак 1000 транспортного средства, располагают в зоне 4b и при помощи клеящего вещества крепят к поверхности 2b опорной пластины 1. Как правило, клеящее вещество наносят на ту поверхность номерного знака 1000, которая обращена к опорной пластине 1, и часто оно покрыто защитным слоем, который удаляют до наложения знака 1000 на поверхность 2b опорной пластины 1.

Поскольку головки фиксаторов расположены в пазах 5, лицевая поверхность пластины 102 может быть введена в тесный контакт с основной частью поверхности 2b, приводя к сильному сцеплению между ними. Кроме того, наличие выемки 6 позволяет поместить в нее соответствующую выступающую часть пластины 102. Поскольку номерной знак 1000 расположен в зоне 4b, из которой он, по сути, не выступает, доступ к обратной стороне пластины 102 ограничен периферической стенкой 3.

Затем производят посадку второй части 10 поверх первой части 1, при этом фиксаторы 14 сопрягаются с отверстиями 7. После этого вторую часть 10 подталкивают к первой части 1. Первая стенка 12 второй части 10 ограничивает периферическую стенку 3 первой части 1. Продолжающееся проталкивание приводит к тому, что язычок 16 защелок 14 защелкивается, входя в зацепление с поверхностью 2а первой части 1, фиксируя, тем самым, вторую часть 10 в первой части 1 и удерживая номерной знак 1000 между указанными частями.

Стенка 13, направленная вовнутрь, охватывает периферию указательного знака, например знака 1000, предотвращая доступ к его краю или мешая ему.

Тип и количество защелок 14 и отверстий 7 обеспечивают чрезвычайно прочное удерживание второй части 10 в первой части 1.

Таким образом, чтобы получить доступ к удерживаемому указательному знаку, например номерному знаку 1000, необходимо разломать одну часть, первую 1 или вторую 10, устройства 100, или обе эти части.

Предпочтительно, чтобы материал, из которого изготовлен номерной знак 1000, представлял собой специальный тонколистовой алюминий толщиной 0,8 мм. При использовании такого материала какая-либо попытка сломать направленную вовнутрь лицевую стенку 13 второй части 10 путем помещения, например, отвертки или ломика под стенку 13 неминуемо будет приводить к порче номерного знака 1000. Даже если первая часть 10 сломана в той мере, которая достаточна для получения доступа к краю номерного знака 1000, необходимо будет разрушить периферическую стенку 3 первой части 1 для получения доступа к обратной стороне номерного знака 1000.

Можно использовать другой указательный знак или номерной знак 1000, который описан ниже. Как правило, указательный знак или номерной знак 1000 может иметь насечки или другие линии пониженной прочности, выполненные в ней таким образом, что если бы кто-то попытался оторвать номерной знак 1000 от первой части 1 (к которой знак приклеен), номерной знак 1000 сломался бы вблизи линий пониженной прочности или по ним.

В некоторых вариантах выполнения периферическая стенка может быть прерывистой, провоцируя субъекта попытаться оторвать пластину 102 в определенном положении, например, побуждая его добраться до следующей линии пониженной прочности, что гарантирует порчу номерного знака 1000 в процессе этих усилий.

Предусмотрена возможность добавления, по меньшей мере, части защелок 14 и соответствующих отверстий 7, их смены или замены другими крепежными приспособлениями. К примеру, можно использовать клеящее вещество. В обращенных друг к другу или смежных участках двух частей могут быть предусмотрены углубления для размещения в них клеящего вещества. Защелки 14 мог
