Устройство для сидения с движением откидывания

Устройство для сидения с движением откидывания

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству для поддержания пользователя в сидячем положении. Более конкретно, настоящее изобретение относится к устройству для сидения, обеспечивающему движение откидывания назад спинки сиденья. Кроме того, настоящее изобретение относится к устройству для сидения, содержащему опорную поверхность, предназначенную для обеспечения опоры для тела на отдельных участках для удовлетворения местных потребностей.

Предпосылки изобретения

Общей целью в области устройств для сидения, особенно офисных кресел и им подобных, является создание устройств, которые обеспечивают повышенный комфорт и приспособлены для пользователя. Для достижения этих целей обычно используется один из двух подходов: усовершенствование механики кресла (например, возможность регулирования кресла или его отдельных частей) или повышение комфорта кресла посредством изменения опоры, обеспеченной креслом (например, сиденья, спинки или подлокотников).

За последние годы было предпринято множество попыток для усовершенствования механики кресла в качестве способа повышения комфорта и практичности кресла. Основным аспектом механики кресла для обеспечения комфорта кресла является движение откидывания назад спинки сиденья.

В креслах, которые обеспечивают движение откидывания назад спинки сиденья, желательно, чтобы точка поворота для откидывания назад спинки сиденья располагалась в центре тела или там, где спина пользователя обычно поворачивается (например, ось, проходящая через тазобедренные суставы пользователя). Точка поворота кресла с откидной спинкой обычно смещена от идеальной точки поворота. Также желательно иметь кресло, в котором угол между верхней частью тела пользователя и нижней частью тела пользователя увеличивается для уменьшения внутренних застойных давлений в теле. Также желательно создать кресло, в котором ноги пользователя остаются на полу и действие откидывания назад достаточно точно соответствует естественному действию тела для предотвращения общей проблемы, связанной с выдергиванием нижнего конца рубашки.

Различные подходы для повышения комфорта сиденья кресла и спинки сиденья также известны. Например, много работы было сделано в данной области для изготовления формы сиденья и спинки кресла, подходящей для разных пользователей, например использование оконтуривания пенопласта. Однако пенопласт является, по существу, неподходящей основой, так как трудно, если невозможно, изготовить один элемент из пенопласта, который обеспечивает оптимальную жесткость и мягкость в желаемых точках вдоль пенопласта. Пенопласт также может создавать проблему вследствие образования тепла между пенопластовой подкладкой и телом пользователя. Кроме того, упругая подкладка из пенопласта является нежелательной, так как для нее требуется обивка для обеспечения готового вида, который привлекает пользователей. Это не только увеличивает стоимость кресла, но, если подкладка была специально выполнена для оптимального комфорта, дополнительная обивка может изменить форму и жесткость (или мягкость) пенопласта.

Ранее известные кресла также не обеспечивают опорные поверхности, которые легко и удобно подходят для широкого круга пользователей. В качестве способа повышения комфорта производители изготовили кресла для ряда размеров (например, малый, средний, большой). Это, несомненно, нежелательно, так как это требует изготовления множества серий одного и того же изделия и, следовательно, требует продавцов данного изделия для поставки множества серий одного и того же изделия. Кроме того, пользователь, который покупает такое офисное кресло в Москве «требуемого размера», может в какой-то момент больше не соответствовать размеру кресла. Кроме того, разделение по размеру кресла препятствует удобному использованию кресла множеством пользователей.

С учетом недостатка ранее известных устройств для сидения, как описано выше, было бы выгодно иметь устройство для сидения, имеющее механические преимущества, а также усовершенствованное сиденье и спинку для обеспечения пользователя повышенным комфортом. Кроме того, было бы удобным создать такое кресло, которое максимизирует эстетичность и работу, а также комфорт. Все эти преимущества, а также другие, которые станут понятными из описания, обеспечиваются настоящим изобретением.

Краткое описание настоящего изобретения

Настоящее изобретение описывает устройство для сидения, обеспечивающее движение откидывания назад спинки сиденья с соответствующим движением подъема сиденья. Сочетание этих движений особенно удобно для обеспечения повышенного уровня комфорта для пользователя в ряде сидячих положений. Кроме того, настоящее изобретение описывает сиденье кресла, которое обеспечивает повышенный комфорт посредством использования U-образной рамы сиденья. Кроме того, настоящее изобретение описывает устройство для сидения, имеющее одно или более опорных поверхностей, содержащих фасонную мембрану с множеством отверстий в ней. Предпочтительно, мембрана выполнена в обычной форме, имеет наружную часть, а также содержит отверстия с определенным размером, количеством и расположением для обеспечения опоры для тела на отдельных участках для удовлетворения местных потребностей в опоре для тела пользователя.

В одном варианте осуществления настоящее изобретение относится к устройству для сидения, содержащему основание, изогнутый опорный стержень, имеющий верхний опорный участок для спинки сиденья и нижний опорный участок для сиденья, соединенные изогнутым участком, одну или более наклонных направляющих, прикрепленных к одному из опорного участка для сиденья и основания, и один или более элементов для облегчения движения, проходящих от другого из опорного участка для сиденья и основания для взаимодействия с множеством наклонных направляющих. Предпочтительно, основание содержит две изогнутые вверх выступающие части.

В одном конкретном варианте осуществления элементами для облегчения движения являются ролики, и опорный участок для сиденья кресла перемещается вперед и назад при катании наклонных направляющих через ролики на основании. Кроме того, когда опора для сиденья перемещается вперед, перемещение наклонных направляющих через ролики заставляет опорный участок для сиденья перемещаться вверх. Перемещение наклонных направляющих через ролики соответствует наклону назад пользователя на опорный участок для спинки сиденья изогнутого опорного стержня. Такая передача движения облегчается изогнутым участком изогнутого опорного стержня. Предпочтительно, изогнутым участком является пружина, и растягивающее усилие, сообщаемое пружине под действием противодавления на опору для спинки сиденья, передается опоре для сиденья, когда изогнутая пружина изгибается. В одном особенно предпочтительном варианте осуществления опора для спинки сиденья соединена с возможностью поворота с изогнутыми вверх выступающими частями, расположенными на основании. Поворот опоры для спинки сиденья обеспечивает устойчивость опоры для спинки сиденья и дополнительное растягивающее усилие, передаваемое через изогнутую пружину.

Устройство для сидения настоящего изобретения может включать в себя дополнительные элементы в качестве обычно содержащихся в креслах, таких как офисные кресла. Например, кресло с откидной спинкой может дополнительно содержать стойку для кресла, прикрепленную к основанию, и стойка для кресла может содержать колесики. В других вариантах осуществления кресло может иметь четыре ножки, причем основание прикрепляется к опорам для ножек. Кроме того, кресло по выбору может содержать подлокотники, подголовник или другие элементы кресла. Как будет легко понятно, кресло может дополнительно содержать спинку, прикрепленную к опоре для спинки сиденья, и сиденье, прикрепленное к опоре для сиденья.

В одном конкретном варианте осуществления настоящее изобретение описывает устройство для сидения, содержащее нижеследующие элементы: стойку для кресла; основание, установленное на стойке для кресла, причем основание содержит две изогнутые вверх выступающие части; опору для сиденья, имеющую верхнюю поверхность для установки сиденья и нижнюю поверхность; множество роликов, закрепленных на одном из основания и нижней поверхности опоры для сиденья; множество изогнутых наклонных направляющих для взаимодействия с возможностью перемещения с множеством роликов, причем изогнутые наклонные направляющие прикреплены к другому из основания и нижней поверхности опоры для сиденья; опору для спинки сиденья, прикрепленную с возможностью поворота к изогнутым вверх выступающим частям; упругий элемент, расположенный между опорой для сиденья и опорой для спинки сиденья и жестко соединенный с ними; спинку сиденья, прикрепленную с возможностью наклона с опорой для спинки сиденья; сиденье, прикрепленное к верхней поверхности опоры для сиденья.

В соответствии с другим аспектом настоящее изобретение относится к устройству для сидения, содержащему опорную поверхность фасонной мембраны с изменяющейся опорой. Изменяющаяся опора обычно является результатом способа изготовления устройства и U-образной рамы сиденья.

В одном варианте осуществления устройство для сидения содержит U-образную раму сиденья с изогнутым участком, образующим задний участок рамы для сиденья, два, по существу, прямых участка, образующих боковые стороны рамы для сиденья, открытый участок, образующий передний участок рамы для сиденья, и центральное отверстие. Устройство дополнительно содержит опорную поверхность фасонной мембраны, натянутой через центральное отверстие рамы для сиденья, и изогнутый вниз разделительный стержень, расположенный между двумя, по существу, прямыми участками рядом с передним участком рамы для сиденья. Изогнутый вниз разделительный стержень сформирован таким образом, что тело пользователя, сидящего на опорной поверхности фасонной мембраны, не будет контактировать с разделительным стержнем. Кроме того, разделительный стержень распирает два, по существу, прямых участка рамы для сиденья таким образом, что фасонная мембрана более туго натянута около переднего участка рамы для сиденья, чем около заднего участка рамы для сиденья.

Настоящее изобретение также описывает способ изготовления устройства для сидения. В одном варианте осуществления способ включает в себя следующие этапы: формирование U-образной рамы для сиденья, содержащей изогнутый участок, образующий задний участок рамы для сиденья, два, по существу, прямых участка, образующих боковые участки рамы для сиденья, открытый участок, образующий передний участок рамы для сиденья, и центральное отверстие; формирование фасонной мембраны; прикрепление фасонной мембраны к U-образной раме для сиденья вдоль центрального отверстия рамы для сиденья; формирование изогнутого разделительного стержня; прикрепление разделительного стержня к U-образной раме для сиденья таким образом, что разделительный стержень располагается при изгибе вниз между двумя, по существу, прямыми участками рамы для сиденья около переднего участка рамы для сиденья. Предпочтительно, разделительный стержень имеет общую длину, такую, что на этапе прикрепления разделительного стержня к раме для сиденья фасонная мембрана натягивается таким образом, что она натягивается туже около переднего участка рамы для сиденья, чем около заднего участка рамы для сиденья.

В соответствии с другим аспектом настоящее изобретение относится к устройству для сидения, содержащему фасонную мембрану, используемую в качестве опорной поверхности. В одном варианте осуществления в соответствии с данным аспектом настоящего изобретения устройство для сидения содержит фасонную мембрану, причем мембрана содержит ряд отверстий, образованных в ней, причем размер и концентрация отверстий изменяется вдоль мембраны для обеспечения изменяющихся уровней опоры для тела на отдельных участках мембраны.

В одном конкретном варианте осуществления фасонная мембрана используется в качестве сиденья для устройства для сидения. Предпочтительно, отверстия, образованные в фасонной мембране, изменяются и рассчитываются для обеспечения оптимальной опоры, и амортизация была бы выгодна для пользователя. Например, отверстия могли бы отличаться в соответствии с размером отверстий. Кроме того, отверстия могли бы отличаться в соответствии с расположением отверстий, особенно отличаться таким образом, что большее или меньшее количество отверстий располагается вдоль конкретного участка мембраны. Кроме того, отверстия могут изменяться с возможностью расчета, чтобы быть заданного размера на некоторых участках мембраны, и быть другого заданного размера на других участках мембраны. Кроме того, отверстия могут быть расположены в рисунке в соответствии с заданными размерами для удобного обеспечения большей амортизации на участке давления, например в области копчика, при обеспечении большей опоры на других участках, например под ногами.

В другом варианте осуществления в соответствии с данным аспектом настоящего изобретения фасонная мембрана используется в качестве спинки сиденья устройства для сидения. Кроме того, размер и расположение отверстий может изменяться для обеспечения большей опоры или большей амортизации на участках, где выгодно. Например, мембрана может быть изготовлена для обеспечения большей опоры на участке, соответствующем поясничной области большинства пользователей. В одном конкретном варианте осуществления мембрана для спинки сиденья изготовлена из множества элементов для образования моделированной мембраны. Такое моделирование было бы особенно выгодным для обеспечения изогнутой мембраны для спинки сиденья, которая, кроме того, могла бы быть особенно полезной при обеспечении опоры для поясницы.

В другом варианте осуществления в соответствии с настоящим изобретением фасонная мембрана образована из множества выступов, соединенных множеством перегородок. Выступы и перегородки, предпочтительно, расположены на расстоянии друг от друга для образования ряда отверстий между этими элементами. Выгодно, чтобы размеры выступов, перегородок и отверстий изменялись вдоль мембраны для обеспечения изменяющихся уровней опоры для тела на отдельных участках мембраны.

Краткое описание чертежей

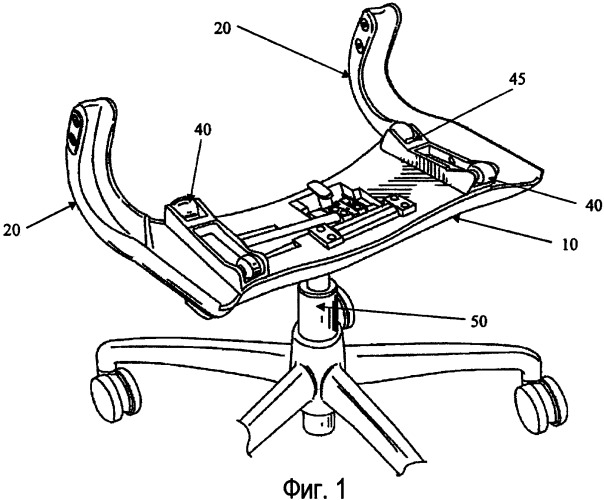

Фиг.1 изображает перспективный вид спереди основания кресла в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.2 изображает перспективный вид снизу изогнутой опоры в соответствии с одним вариантом осуществления настоящего изобретения с сиденьем и спинкой сиденья, прикрепленной к нему;

фиг.3 изображает вид сбоку части кресла в вертикальном положении в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.4 изображает вид сбоку части кресла в соответствии с одним вариантом осуществления настоящего изобретения с откинутой назад спинкой сиденья и сиденьем в поднятом положении;

фиг.5 изображает комбинированный вид на фиг.3 и 4, иллюстрирующий один вариант осуществления в соответствии с настоящим изобретением в вертикальном и откинутом назад положениях;

фиг.6 изображает перспективный вид сбоку кресла в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.7 изображает перспективный вид спереди кресла в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.8 изображает детальный вид спереди сиденья, выполненного из фасонной мембраны в соответствии с одним вариантом осуществления настоящего изобретения.

Подробное описание настоящего изобретения

Настоящее изобретение будет описано более подробно со ссылкой на конкретные варианты осуществления настоящего изобретения и особенно на чертежи, прилагаемые к нему. Настоящее изобретение может быть воплощено во многих разных вариантах и не должно истолковываться как ограниченное вариантами осуществления, изложенными в данном документе, предпочтительно, эти варианты осуществления включены для того, чтобы это раскрытие удовлетворяло применимым требованиям закона. Как использовалось в описании и в прилагаемой формуле изобретения, формы единственного числа включают в себя формы множественного числа, если в контексте четко не указано иное.

Настоящее изобретение включает в себя множество аспектов, которые могут быть включены отдельно или в любом сочетании в различных конструкциях кресла. Например, способ и механизм настоящего изобретения для наклона кресла могут использоваться отдельно или быть включены в известное кресло, или они могут использоваться в сочетании с фасонной мембраной в одном кресле. Подобным образом, фасонная мембрана настоящего изобретения может использоваться отдельно в известном кресле. Хотя множество аспектов настоящего изобретения может использоваться вместе, в данном документе они описаны отдельно. Подразумевается, что такое описание не ограничивает объем возможных различных сочетаний в соответствии с настоящим изобретением.

Кресла с откидной спинкой обычно обеспечивают откидывание одной спинки, сиденья и спинки в качестве одного узла или спинки сиденья координированно с сиденьем. Если поворачивается одна спинка, она обычно создает проблему, известную как «выдергивание нижнего конца рубашки». Эта проблема является особенно острой, если поворот спинки сиденья не координируется с естественным действием тела. Эта проблема также может усилиться вследствие естественного скольжения бедер пользователя вперед, когда спина откидывается назад.

В креслах, в которых как сиденье, так и спинка откидываются назад как одно целое, в откинутом назад положении ноги пользователя обычно поднимаются с пола, создавая чрезмерное давление передним краем сиденья на нижнюю сторону ног пользователя непосредственно над коленом. Для устранения этой проблемы точка поворота действия откидывания назад спинки сиденья может быть перемещена достаточно вперед для того, чтобы ноги пользователя оставались на полу. Нежелательный эффект данной конструкции состоит в том, что угол между телом и ногами пользователя не изменяется, и в результате уровень глаз пользователя нежелательно опускается, когда спинка сиденья откидывается назад.

В любом кресле с откидной спинкой желательно, чтобы точка поворота при откидывании назад находилась в центре тела или там, где обычно поворачивается спина пользователя (т.е. ось через тазобедренные суставы). Точка поворота кресла с откидной спинкой обычно смещается от идеальной точки поворота. Также желательно иметь кресло, в котором угол между торсом пользователя и ногами увеличивается для уменьшения внутренних застойных давлений в теле. Также желательно создать кресло, в котором ноги пользователя остаются на полу, и действие откидывания назад достаточно точно соответствует естественному действию тела для предотвращения общей проблемы, связанной с выдергиванием нижнего конца рубашки. Кроме того, желательно создать кресло, которое имеет упрощенную конструкцию и опрятный привлекательный внешний вид, подчеркивающий обособленный и отдельный внешний вид сиденья и спинки относительно опорных рам.

В предпочтительных вариантах осуществления настоящее изобретение описывает устройство для сидения с движением откидывания назад спинки сиденья, которое предпочтительно располагает ось поворота на тазобедренных суставах пользователя и увеличивает угол между торсом и ногами пользователя. Кроме того, устройство для сидения настоящего изобретения обеспечивает откидывание назад при предотвращении проблемы выдергивания нижнего конца рубашки. В одном аспекте настоящее изобретение относится к устройству для сидения, которое особенно приспособлено для повышения комфорта пользователя в том, что устройство для сидения обеспечивает откидывание спинки назад и одновременный подъем сиденья.

В одном конкретном варианте осуществления устройство для сидения обычно содержит основание, изогнутый опорный стержень, одну или более наклонных направляющих и один или более элементов для облегчения движения для взаимодействия с наклонными направляющими. Изогнутый опорный стержень, предпочтительно, содержит верхний участок для спинки сиденья и нижний участок для сиденья, соединенные изогнутым участком. В особенно удобных вариантах осуществления изогнутый участок опорного стержня выполняет функцию упругого элемента, таким образом, передавая усилие между верхним и нижним участками опорного стержня. Такая передача усилия удобна для облегчения перемещения из вертикального положения в откинутое назад положение и обратно, как станет более понятным в соответствии с дополнительным описанием, приведенным в данном документе.

В некоторых вариантах осуществления наклонные направляющие непосредственно или косвенно прикреплены к нижнему опорному участку для сиденья изогнутого опорного стержня, и элементы для облегчения движения прикреплены к основанию. Однако такое расположение может быть изменено на обратное или смешано (например, наклонные направляющие и элементы для облегчения расположены как на опоре для сиденья, так и на основании). В некоторых предпочтительных вариантах осуществления элементы для облегчения движения содержат ролики, такие как ролики сферической формы. Для упрощения элементы для облегчения движения могут называться в данном документе только роликами. Подобным образом, конфигурация наклонных направляющих и роликов может быть описана с точки зрения наклонных направляющих, прикрепленных к опоре для сиденья, и роликов, прикрепленных к основанию. Подразумевается, что такое описание не ограничивает объем настоящего изобретения, а только используется для простоты понимания.

Опорное устройство настоящего изобретения может применяться во многих разных устройствах для сидения. Обычно опорное устройство включено в офисные кресла, содержащие стойку с множеством колесиков. Такой вариант осуществления особенно удобен в том, что кресло может содержать механизм регулировки высоты для дополнительного повышения удобства кресла для пользователя. Однако предусматриваются другие варианты осуществления, например стандартное кресло на четырех ножках, особенно штабелируемые кресла. Предпочтительно, опорное устройство настоящего изобретения содержит основание, которое выполнено с возможностью использования с разными креслами или другими опорами.

Один вариант осуществления основания для использования с устройством для сидения в соответствии с настоящим изобретением изображен на фиг.1. Как показано на фиг.1, основание 10 для использования в устройстве обычно имеет прямоугольную форму, предпочтительно, имеющее ширину, приблизительно соответствующую общей ширине кресла. Такая форма и размер обычно являются удобными для взаимодействия основания 10 с остальными элементами кресла. Однако, как будет понятно специалисту в данной области техники относительно преимущества раскрытия настоящего изобретения, основание 10 может быть приспособлено для разных форм и размеров по желанию, без ограничения его функции.

В некоторых вариантах осуществления, как показано на фиг.1, основание 10 содержит две изогнутые выступающие части 20, которые соединены как одно целое с основанием 10. Изогнутые выступающие части 20 могут быть отдельными элементами, прикрепленными к основанию с помощью соответствующих средств (например, винтов, болтов, заклепок или им подобных). Предпочтительно, основание 10 и изогнутые выступающие части 20 выполнены (например, посредством формования) в виде одного неразрезного элемента из материала, который является прочным и обеспечивает опору конструкции для устройства. Изогнутые выступающие части 20 выступают за основной корпус основания 10 и изгибаются вверх для образования концевого участка, удобного для действия в качестве точки поворота, как дополнительно описано ниже. Основание 10 и изогнутые выступающие части 20 могут содержать любой материал, обычно признанный как обеспечивающий прочность и износостойкость, необходимые для устройства для сидения, такого как офисное кресло. Например, полимерные материалы, такие как полиэтилен высокой плотности, могут использоваться для одного или обоих из основания и изогнутых выступающих частей. Кроме того, армированные материалы, такие как стекловолокно, также могут быть использованы. В одном варианте осуществления используется стеклонаполненный нейлон.

Как указывалось выше, кресло с откидной спинкой настоящего изобретения дополнительно содержит один или более элементов для облегчения движения. Такие элементы могут содержать любой материал или механизм, пригодные для облегчения скольжения для соответствующих наклонных направляющих. Как более подробно описано ниже, наклонными направляющими и элементами для облегчения движения являются отдельные элементы, которые взаимодействуют при скольжении, причем наклонные направляющие перемещаются через элементы для облегчения движения, или элементы для облегчения движения скользят или катятся через наклонные направляющие. Принимая во внимание это взаимодействие, удобно, чтобы наклонные направляющие или элементы для облегчения движения были выполнены из материалов, которые могут выдерживать интенсивное использование и не будут сильно изнашиваться с течением времени таким образом, чтобы не уменьшить функциональность устройства. Кроме того, поскольку вес пользователя поддерживается на наклонных направляющих и элементах для облегчения движения, выгодно, чтобы они были выполнены из высокопрочного материала, способного поддерживать, по крайней мере, вес элементов кресла и вес обычного взрослого, предпочтительно, значительно больше такого веса и, кроме того, выполнять рабочие перемещения, обеспечиваемые устройством.

Элемент для облегчения движения может иметь множество конфигураций. Например, элемент может быть в виде ролика. Такой ролик может иметь, по существу, форму, подобную колесу (например, колесо для конька на роликах или роликового конька). В одном предпочтительном варианте осуществления ролики имеют сферическую форму. Такой вариант осуществления является особенно полезным для обеспечения устойчивости устройства. Сферическая форма увеличивает площадь поверхности ролика в контакте с наклонной направляющей, особенно когда наклонная направляющая содержит направляющую, имеющую полукруглую форму, соответствующую сферическим роликам, таким образом, особенно приспособленную для вмещения роликов. Следовательно, ролик становится самоцентрирующимся в направляющей и не смещается. Другие варианты осуществления элементов для облегчения движения также включены настоящим изобретением. Например, элементы для облегчения движения могут включать в себя неподвижные элементы с низким коэффициентом трения или шарикоподшипники.

Ролики могут содержать любой материал, обеспечивающий прочность, износостойкость и, предпочтительно, уменьшенное трение во время взаимодействия с наклонными направляющими. Например, ролики могут быть выполнены из металла или полимерных материалов. В некоторых вариантах осуществления ролики выполнены из полимерного материала высокой прочности с низким коэффициентом трения, например политетрафторэтилена (PTFE). В других вариантах осуществления ролики содержат эластомерные материалы, например уретаны, которые смягчают действие движения катания через наклонные направляющие, таким образом, обеспечивая гладкое действие.

Подобным образом, наклонные направляющие, предпочтительно, образованы из материала, обеспечивающего прочность, износостойкость и, предпочтительно, уменьшенное трение во время взаимодействия с роликами. Типичные материалы для использования в наклонных направляющих включают, но не ограничиваются этим, полиэтилен высокой плотности, полипропилен высокой плотности, PTFE и им подобное.

Как показано на фиг.1, ролики 40 установлены на основании 10 по горизонтальной оси ролика, которая, по существу, параллельна основанию 10, таким образом, обеспечивается свободное катание, осуществляемое роликами 40 в направлении или вперед или назад относительно основания 10. В варианте осуществления на фиг.1 ролики 40 установлены непосредственно внутри линии, проходящей через основание 10 от изогнутых выступающих частей 20. Как более понятно со ссылкой на фиг.2, это расположение роликов 40 особенно выгодно для обеспечения устойчивости устройства. Вариант осуществления на фиг.1 иллюстрирует устройство, содержащее четыре ролика 40, по два на каждой стороне основания 10. Кроме того, такой вариант осуществления особенно полезен для обеспечения прочности и устойчивости. Однако настоящее изобретение не должно ограничиваться этим вариантом осуществления. Например, в одном варианте осуществления устройство может содержать только один ролик, расположенный в центре основания 10. В таком варианте осуществления может быть дополнительно полезным включение дополнительных элементов для поддержания и уравновешивания сиденья. В другом варианте осуществления устройство может содержать два ролика, по одному на каждой стороне основания, или один на передней стороне и один на задней стороне основания. В еще одном варианте осуществления устройство может содержать три ролика, по одному на каждой стороне основания и третий в центре основания. В различных вариантах осуществления предполагается, что должно использоваться количество наклонных направляющих, соответствующих количеству роликов. Особенно выгодно, чтобы ролики были расположены на основании для наиболее полного поддержания веса пользователя. Другими словами, ролики, предпочтительно, располагаются таким образом, чтобы соответствовать положению центра тяжести пользователя кресла.

Как показано на фиг.1, один или более роликов 40 могут содержать механизм сопротивления движению для предотвращения свободного движения роликов 40 вдоль наклонных направляющих 80 и обеспечения только движения под действием приложенного усилия. В некоторых вариантах осуществления, как показано на фиг.1, механизм сопротивления движению может содержать фрикционный стакан 45 нажимной пружины. Фрикционный стакан 45 нажимной пружины обычно расположен относительно ролика 40 для оказания давления на ролик в соответствии с действием ролика. Предпочтительно, фрикционный стакан 45 нажимной пружины сформован для обеспечения максимального взаимодействия с роликом. В варианте осуществления на фиг.1 фрикционный стакан 45 нажимной пружины имеет цилиндрическую форму с колоколообразным концом, соответствующим сферической форме ролика 40. Более конкретно, фрикционный стакан 45 нажимной пружины удерживается в физическом контакте с роликом 40 с помощью механизма смещения, такого как пружина. Фрикционный стакан 45 нажимной пружины, предпочтительно, выполнен из материала, который будет обеспечивать силу трения ролика 40, таким образом, заставляя ролик 40 оказывать сопротивление свободному движению относительно минимального усилия. Однако величина силы трения, обеспечиваемая фрикционным стаканом 45 нажимной пружины, должна быть достаточно малой, чтобы пользователь, сидящий в кресле, мог легко преодолеть силу трения и изменить положение кресла без приложения со своей стороны чрезмерного усилия. Как более подробно описано ниже, фрикционный стакан 45 нажимной пружины действует в качестве действующего фиксатора для удержания пользователем заданного положения кресла посредством действия в качестве противовеса относительно перемещения кресла, вызванного весом пользователя, и перемещения кресла, вызванного работой мышц пользователя.

Дополнительные элементы устройства для сидения настоящего изобретения проиллюстрированы на фиг.2, которая изображает перспективный вид снизу изогнутого опорного стержня 60 с прикрепленными к нему сиденьем 100 и спинкой 200 сиденья. Изогнутый опорный стержень 60 обычно содержит верхний опорный участок 62 для спинки сиденья, нижний опорный участок 68 для сиденья и изогнутый участок 65, соединяющий опорный участок 62 для спинки сиденья и опорный участок 68 для сиденья. Изогнутый опорный стержень 60 может быть определен как один элемент, содержащий три рабочих участка, как описано выше. В качестве альтернативы, изогнутый опорный стержень может быть определен как три отдельных элемента, соединенных для образования рабочего узла. В соответствии с любым определением, однако, изогнутый опорный стержень выполнен и сформирован в виде одного элемента, как описано в данном документе. Кроме того, как показано на фиг.2, изогнутый опорный стержень 60 расположен на каждой стороне кресла (т.е. два изогнутых опорных стержня). Изогнутые опорные стержни могут соединяться с помощью одной или более поперечных опор конструкции с целью обеспечения конструктивной целостности и дополнительной опоры, а также для обеспечения функции изогнутого опорного стержня 60 как одного целого для обеспечения плавного откидывания назад, как дополнительно описано ниже. Предпочтительно, изогнутый опорный стержень и любые поперечные опоры образованы как одно целое. В одном предпочтительном варианте осуществления опорный участок 68 для сиденья каждого изогнутого опорного стержня 60 заканчивается на поперечной опоре, которая проходит по ширине устройства. В таком варианте осуществления наклонные направляющие 80 могут быть прикреплены к поперечной опоре.

Подразумевается, что использование термина «стержень» относительно изогнутого опорного стержня 60 не ограничивает область применения элемента, а только используется в описательных целях. Изогнутый опорный стержень может содержать, но не ограничивается этим, известную стержневую конструкцию (например, удлиненный элемент из материала, который, в сущности, является цельным, цилиндрическим или трубчатым), но иногда может включать другие формы и конфигурации. Например, как показано на фиг.2, изогнутый опорный стержень, по существу, может быть сплющенным элементом. Кроме того, опорный стержень может иметь разные конфигурации вдоль своей длины, являющиеся более или менее сплющенными на некоторых участках и более или менее квадратными или круглыми на других участках. Предпочтительно, изогнутый опорный стержень содержит материал, который обеспечивает прочность, износостойкость и гибкость (где необходимо). Например, изогнутый опорный стержень может содержать металл, высокопрочную пластмассу и им подобное.

Изогнутый участок 65 изогнутого опорного стержня 60 эффективно выполняет функцию упругого элемента, обеспечивая некоторую степень прогибания изогнутого опорного стержня 60. Наличие упругого элемента обеспечивает множество преимуществ и является особенно преимущественным по сравнению с простым шарнирным соединением между спинкой сиденья и сиденьем. Например, прогибание изогнутого участка (т.е. пружинящее действие) используется для облегчения движения откидывания назад устройства для сидения, а также обеспечения легкого возврата кресла в вертикальное положение. Следовательно, как использовано в данном документе, изогнутый участок изогнутого опорного стержня может называться опорной пружиной.

Как показано на фиг.2, изогнутый опорный стержень 60 дополнительно содержит множество наклонных направляющих 80, прикрепленных к нему или непосредственно, или косвенно. Например, наклонные направляющие 80 могут быть прикреплены непосредственно к поверхности опорного участка 68 для сиденья изогнутого опорного стержня 60. В качестве альтернативы, наклонные направляющие 80 могут прикрепляться к поперечной опоре, которая сама полностью прикреплена к опорному участку 68 для сиденья. На фиг.2 наклонные направляющие прикреплены к опорному участку 68 для сиденья с помощью соединительного элемента 85. Такой соединительный элемент может иметь любую форму и размер до тех пор, пока он функционирует и размещает наклонные направляющие 80 в положение для взаимодействия с роликами 40. В некоторых вариантах осуществления устройство может дополните
