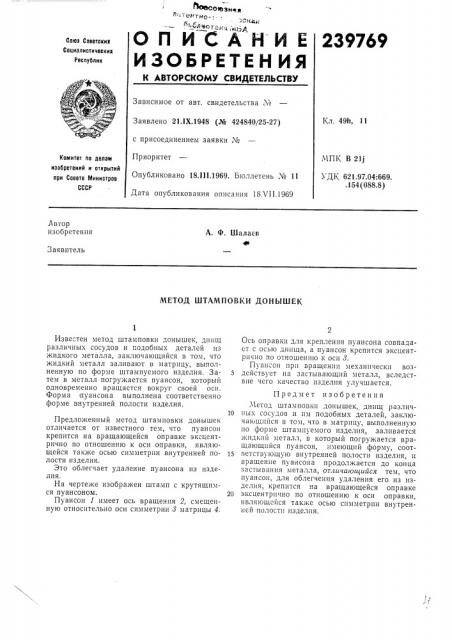

Реферат



ОЕс<>азн и

":- емтно-.-.

1иКД

П ИСАНИ

2397б9

О

Союз Советскнв

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 49h, 11

Заявлено 21.1Х.1948 (№ 424840/25-27) с присоединением заявки №

Приоритет

Опубликовано 18.111.1969. Бюллетень ¹ 11

Дата опубликования описания 18Х11.1969

МПК В 21j

УДК 621.97.04:669. .154 (088.8) Комитет по делам изобретений и открытий при Совете тлинистров

СССР

-"твтор изобретения

А. Ф. Шалаев

Заявитель

МЕТОД ШТАМПОВКИ ДОНЫШЕК

Известен метод штамповки донышек, днищ различных сосудов и подобных деталей из жидкого металла, заключающийся в том, что жидкий металл заливают в матрицу, выполненную по форме штампуемого изделия. Затем в металл погружается пуансон, который одновременно вращается вокруг своей оси.

Форма пуансона выполнена соответственно форме внутренней полости изделия.

Предложенный метод штамповки донышек отличается от известного тем, что пуансон крепится на вращающейся оправке эксцентрично по отношению к оси оправки, являющейся также осью симметрии внутренней полости изделия.

Это облегчает удаление пуансона из изделия.

На чертеже изображен штамп с крутящимся пуансоном.

Пуансон 1 имеет ось вращения 2, смещенную относительно оси симметрии 8 матрицы 4.

Ось оправки для крепления пуансона совпадает с осью днища, а пуансон крепится эксцентрично по отношению к оси 8.

Пуансон при вращении механически воз5 действует на застывающий металл, вследствие чего качество изделия улучшается.

Предмет изобретения

Метод штамповки донышек, днищ различ10 ных сосудов и им подобных деталей, заключающийся в том, что в матрицу, выполненную

IIo форме штампуемого изделия, заливается жидкий металл, в который погружается вращающийся пуансон, имеющий форму, соот15 ветствующую внутренней полости изделия, и вращение пуансона продолжается до конца застывания металла, от.тичатощийся тем, что пуансон, для облегчения удаления его из изделия, крепится на вращающейся оправке

20 эксцентрично по отношению к оси оправки, являющейся также осью симметрии внутренней полости изделия.

239769

Редактор H. П. Белявская Тсхред A. A. Камышникова Корректор С. М. Сигал

Заказ 1676/17 Тираж 480 Подписное

ЦНИИПИ К<л|итет. по делам изобрстений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
