Устройство и способ использования встречно-распространяющегося сигнала для локализации событий
Иллюстрации
Показать всеСпособ локализации события включает формирование волновода с первым и вторым плечами с формированием интерферометра Маха-Цендера, имеющего встречно-распространяющиеся оптические сигналы, модифицированные посредством события. С помощью устройства осуществляют контроль модифицированных встречно-распространяющихся оптических сигналов и определение разности по времени между ними для определения местоположения события. Протяженности первого и второго плеч интерферометра рассогласованы. С помощью контроллера управляют состояниями поляризации встречно-распространяющихся оптических сигналов, вводимых в волновод, для обеспечения согласования амплитуды и фазы встречно-распространяющихся сигналов из волновода и обеспечения возмущения длины волны введенного света на величину, которая обеспечивает возмущение разности фаз в плечах интерферометра, и поддерживают как согласованность по фазе, так и контрастности интерференционных полос на выходе интерферометра Маха-Цендера. Технический результат - повышение точности определения местоположения события. 2 н. и 8 з.п. ф-лы, 18 ил.
Реферат
Область техники
Настоящее изобретение относится к способу и устройству для определения местоположения событий, таких как вторжение в охраняемое помещение, или авария, или другие происшествия, связанные с конструкциями, чтобы местоположение происшествия могло быть определено.
Уровень техники
Устройство и способ для локализации событий представлены в Патентах США 6621947 и 6778717. Содержание этих двух патентов включено в данную заявку в качестве ссылки.
Система, использованная в упомянутых патентах США, использует интерферометр Маха-Цендера (МЦ), в котором предусмотрены встречно-распространяющиеся сигналы. Местоположение события вдоль чувствительного устройства, образованного интерферометром Маха-Цендера (МЦ), может быть определено посредством измерения обусловленного событием временного различия возмущенных сигналов.
Таким образом, когда событие вызывает возмущение участка датчика МЦ системы, различие во времени вступления встречно-распространяющихся сигналов на детекторах может быть использовано для расчета точного местоположения возмущения на МЦ датчике. Датчик такого типа может быть применен по периметру или инфраструктуре применений безопасности, при типичных длинах чувствительности, превышающих 50 км.
Сущность изобретения
Задача изобретения заключается в том, чтобы улучшить систему и способ, представленные в упомянутых патентах, для предоставления возможности более точного определения местоположения события.
Изобретение предусматривает устройство для обнаружения и локализации возмущений, содержащее:
Устройство для локализации местоположения события, содержащее:
источник света;
волновод для приема света от источника света, так чтобы свет распространялся в обоих направлениях вдоль волновода, тем самым обеспечивая встречно-распространяющиеся оптические сигналы в волноводе, причем волновод выполнен имеющим встречно-распространяющиеся оптические сигналы, модифицированные посредством события, для предоставления модифицированных встречно-распространяющихся оптических сигналов которые продолжают распространяться вдоль волновода; при этом волновод содержит первое плечо для приема встречно-распространяющихся сигналов и второе плечо для приема встречно-распространяющихся сигналов, причем первое плечо и второе плечо образуют интерферометр Маха-Цендера, и
средство обнаружения для обнаружения модифицированных встречно-распространяющихся оптических сигналов и для определения различия моментов времени приема модифицированных встречно-распространяющихся оптических сигналов для определения местоположения события; отличающееся тем, что содержит контроллер для управления состояниями поляризации встречно-распространяющихся оптических сигналов таким образом, чтобы амплитуда и фаза сигналов были согласованы; при этом первое плечо интерферометра Маха-Цендера имеет протяженность, отличающуюся от протяженности второго плеча интерферометра Маха-Цендера, чтобы протяженности первого плеча и второго плеча были рассогласованы, и контроллер содержит элемент возмущения сигнала для обеспечения возмущения длины волны света от источника света на величину, которая обеспечивает возмущение разности фаз в плечах Маха-Цендера, по меньшей мере, на 360° для получения искусственных интерференционных полос так, что выходные встречно-распространяющиеся сигналы дрейфующей рабочей точки Маха-Цендера всегда отображают контрастность своих истинных интерференционных полос, при этом контроллер выполнен с возможностью поддержания согласованности по фазе и контрастности интерференционных полос.
Посредством согласования встречно-распространяющихся сигналов по амплитуде и фазе на выходе формируются интерференционные полосы, которые легко обнаруживаются, и таким образом различие во времени приема между двумя модифицированными встречно-распространяющимися сигналами может быть точно зарегистрировано, для последующего точного определения местоположения события. Что позволяет повысить чувствительность системы и способа.
В предпочтительном варианте реализации изобретения обеспечивают управление входными состояниями поляризации встречно-распространяющихся сигналов, что обеспечивает достижение максимальных выходных интерференционных полос. Однако в другом варианте реализации предусматривают управление состояниями поляризации, которые приводят к согласованным амплитуде и фазе выходных сигналов, но с контрастными интерференционными подмаксимумами.
Контроллер может включать в себя процессор, связанный с драйвером управления поляризацией, и драйвер управления поляризацией связан с контроллерами поляризации для управления контроллерами поляризации, тем самым устанавливая поляризацию сигналов, подаваемых от источника света на первое плечо и второе плечо интерферометра Маха-Цендера (МЦ) для, в свою очередь установления поляризации встречно-распространяющихся сигналов.
Средство обнаружения может содержать первый детектор для одного из встречно-распространяющихся сигналов и второй детектор для другого из встречно-распространяющихся сигналов.
Источник света содержит лазерный источник света, имеющий брэгговские решетки и регулятор для управления брэгговскими решетками, и/или лазерный резонатор лазерного источника света для изменения длины волны выходного светового сигнала от лазерного источника света для получения встречно-распространяющихся сигналов.
Изобретение также предусматривает способ для обнаружения и локализации возмущений, содержащий:
формирование волновода с первым плечом и вторым плечом с формированием интерферометра Маха-Цендера,
введение света в волновод таким образом, чтобы вызвать его распространение в обоих направлениях, в качестве встречно-распространяющихся сигналов через первое плечо и второе плечо интерферометра Маха-Цендера, причем волновод выполнен имеющим встречно-распространяющиеся оптические сигналы, модифицированные посредством события, для предоставления модифицированных встречно-распространяющихся оптических сигналов, которые продолжают распространяться вдоль волновода;
контроль, по существу непрерывных и одновременных, модифицированных встречно-распространяющихся оптических сигналов так, что когда происходит событие, то оба модифицированных встречно-распространяющихся оптических сигнала, подвергнутых воздействию внешнего параметра, оказываются обнаруженными;
определение разности по времени между обнаруженными модифицированными сигналами для определения местоположения события; отличающийся тем, что дополнительно содержит этапы обеспечения протяженности первого плеча и второго плеча интерферометра (10) Маха-Цендера рассогласованными, и
управление состояниями поляризации встречно-распространяющихся оптических сигналов, вводимых в волновод, для обеспечения согласования амплитуды и фазы встречно-распространяющихся сигналов из волновода и обеспечения возмущения длины волны введенного света на величину, которая обеспечивает возмущение разности фаз в плечах интерферометра Маха-Цендера, по меньшей мере, на 360° для получения искусственных интерференционных полос так, что выходные встречно-распространяющиеся сигналы дрейфующей рабочей точки Маха-Цендера отображают контрастность своих истинных интерференционных полос, и непрерывное управление состояниями поляризации таким образом, чтобы поддерживать как согласованности по фазе, так и контрастности интерференционных полос на выходе интерферометра Маха-Цендера.
Предпочтительно состояния поляризации встречно-распространяющихся сигналов обеспечивают согласованные по амплитуде и фазе встречно-распространяющиеся сигналы из волновода, что обеспечивает достижение максимальных выходных интерференционных полос. Однако в другом варианте реализации предусматривают управление состояниями поляризации, которые приводят к согласованным по фазе интерференционным подмаксимумам.
Предпочтительно этап управления состояниями поляризации содержит произвольное изменение входных состояний поляризации встречно-распространяющихся сигналов при контроле встречно-распространяющихся выходных оптических сигналов из интерферометра Маха-Цендера для обнаружения состояния по существу нулевой интенсивности, или состояния максимальной интенсивности встречно-распространяющихся сигналов, и выбор входных поляризаций, которые обеспечивают по существу нулевую или по существу максимальную интенсивности.
Краткое описание чертежей
Предпочтительные варианты реализации изобретения рассматриваются на примере со ссылкой на соответствующие чертежи, на которых:
Фиг.1 изображает схему основной компоновки стандартной однонаправленной системы МЦ;
Фиг.2 - сфера Пуанкаре, показывающая состояния поляризации, при которых достигается максимальная контрастность интерференционных полос в стандартном однонаправленном МЦ;
Фиг.3 - схема, показывающая выходные сигналы по Фиг.1, обусловленные разностью фаз в плечах МЦ;
Фиг.4 - схема системы в соответствии с предпочтительными вариантами реализации изобретения;
Фиг.5 - схема сферы Пуанкаре, относящаяся к варианту реализации по Фиг.4;
Фиг.6А и 6В - графики, показывающие максимальную контрастность интерференционных полос на выходе в соответствии с вариантом реализации по Фиг.4;
Фиг.7А и 7В - иллюстративные графики, показывающие нефазовое согласование интерференционных максимумов на выходе;
Фиг.8 - схема сферы Пуанкаре, показывающая различные состояния поляризации одного встречно-распространяющегося сигнала для обеспечения различной контрастности интерференционных полос в соответствии с вариантами реализации изобретения;
Фиг.9 - схема, аналогичная схеме на Фиг.8, относящаяся к другому встречно-распространяющемуся сигналу;
Фиг.10 - график, показывающий эффект возмущения длины волны источника света на выходе МЦ, использованный в одном варианте реализации изобретения;
Фиг.11 - график, показывающий эффект дрейфа рабочей точки на выходе МЦ, причем дрейф в и вне квадратуры, на стимулированных интерференционных полосах, полученных интерферометром Маха-Цендера;
Фиг.12 - схема, аналогичная схеме на Фиг.11, но показывающая возмущение разности фаз в 360° между плечами МЦ для дрейфующего выхода МЦ;
Фиг.13 - блок-схема первого варианта реализации изобретения;
Фиг.14 - схема типичного интерферометра Маха-Цендера, использованного в предпочтительных вариантах реализации;
Фиг.15 - схема, показывающая контроллер варианта реализации на Фиг.13;
Фиг.16 - схематический вид второго варианта реализации изобретения;
Фиг.17 - блок-схема контроллера варианта реализации на Фиг.16; и
Фиг.18 - блок-схема третьего варианта реализации изобретения.
Подробное описание предпочтительных вариантов реализации
На Фиг.1 показаны оба выхода стандартного однонаправленного МЦ (выходные сигналы показаны на Фиг.3), дополняющие друг друга, дрейфующие и изменяющиеся приблизительно синусоидально со временем из-за окружающей среды и других эффектов. Максимально возможная амплитуда, или контрастность интерференционных полос, интенсивности обоих МЦ выходов может быть связана с ориентацией состояний поляризации интерферирующих сигналов в плечах интерферометра МЦ. Можно управлять ориентацией состояний поляризации интерферирующих сигналов и, следовательно, контрастностью интерференционных полос МЦ, управляя поляризацией светового сигнала на входе подводящего волокна. Фактически имеется два возможных состояния поляризации на входе волокна МЦ, для которых контрастность интерференционных полос выходных сигналов однонаправленного МЦ достигает максимума. Это показано на Фиг.2 для однонаправленного МЦ с использованием сферы Пуанкаре для иллюстрации входных поляризационных состояний максимальных интерференционных полос.
На Фиг.2 показано, что имеется два уникальных состояния поляризации на входе МЦ 10, для которых любой выход стандартного однонаправленного МЦ будет иметь максимальную контрастность интерференционных полос. При нанесении на сферу Пуанкаре эти два состояния поляризации оказываются диаметрально противоположными.
Относительно Фиг.4 - изобретатели показали экспериментально, что двунаправленный МЦ 10 можно рассматривать как два раздельных однонаправленных МЦ, по одному на каждое направление распространения. Вместе с тем, два встречно-распространяющихся МЦ не полностью независимы и характеризуются важным свойством, связанным с поляризацией.
Встречно-распространяющиеся выходные сигналы двунаправленного МЦ также дрейфуют и изменяются таким же образом. Для каждого направления также имеются два входных поляризационных состояния, для которых на выходе МЦ достигается максимальные выходные интерференционные полосы. Хотя выбором одного из этих входных состояний поляризации достигаются максимальные выходные интерференционные полосы и, таким образом, максимальная чувствительность для стандартного МЦ, в случае двунаправленного МЦ, использованного для определения местоположения события, выбор входного состояния поляризации для каждого направления имеет важное значение. В данном рассмотрении предполагается, что для каждого направления использован только один выход МЦ (CWout и CCWout).
Пусть имеются два возможных входных состояний поляризации для каждого направления, при которых достигается максимальная контрастность интерференционных полос, тогда имеются четыре возможных пары встречно-распространяющихся входных состояний поляризации, при которых одновременно достигаются максимальные выходные контрастности интерференционных полос для обоих направлений.

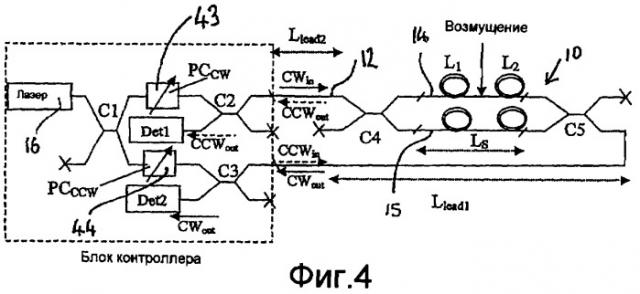

Двунаправленный интерферометр МЦ 10, показанный на Фиг.4, включает в себя ответвитель С4 для введения подводящего отрезка волокна 12 в датчик МЦ, Llead2. Это представляет собой один из практических вариантов установки системы для размещения оптоэлектронных элементов и соответствующих оптических компонентов на один блок 20 контроллера. Также включены и два контроллера поляризации, PCcw 43 и PCCCW 44, которые могут быть использованы для управления входным состоянием поляризации на МЦ, 10 для CW (по часовой стрелке) и CCW (против часовой стрелки) направлений, соответственно. Управляя входным состоянием поляризации в волоконном соединении МЦ можно достичь максимальных выходных интерференционных полос. Это может быть применено независимо к обоим направлениям на двунаправленном МЦ 10 для одновременного достижения максимальных выходных интерференционных полос для обоих направлений. Различные многопластинчатые, управляемые напряжением контроллеры поляризации могут быть использованы для управления входным состоянием поляризации и могут включать в себя контроллеры поляризации на основе жидкого кристалла или пьезоэлектрические контроллеры поляризации.
Для направления распространения CW имеется два возможных входных состояния поляризации, которые дают максимальные выходные интерференционные полосы - SOP1a и SOP1b. Аналогично, для направления распространения CCW, два возможных входных состояния поляризации, дающих максимальные выходные интерференционные полосы - SOP2a и SОР2b. Эти состояния поляризации могут быть представлены на сфере Пуанкаре, как показано на Фиг.5.
Хотя имеется 4 возможных образования пар, которые одновременно приводят к максимальным интерференционным полосам для обоих встречно-распространяющихся выходных сигналов CWout и CCWout двунаправленного МЦ (SOP1a и SOP2a, или SOP1a и SOP2b, или SOP1b и SOP2a, или SOP1b и SOP2b,), только два из этих образований пар приводят к выходным сигналам, которые имеют и максимальную контрастность интерференционных полос, и точно согласованы по фазе.
Для примера, показанного на Фиг.4, согласованные по фазе максимальные интерференционные встречно-распространяющиеся входные состояния поляризации: (SOP1a и SOP2a) и (SOP1b и SOP2b). Это показано на Фиг.6А и 6В.
На Фиг.6А и 6В показаны две волны, которые полностью перекрываются, а именно: SOP1a и SOP2a на Фиг.6А и SOP1b и SOP2b на Фиг.6В.
Это условие согласования фазы и амплитуды является важным для системы обнаружения, поскольку оно позволяет наиболее точно определить местоположение событий на чувствительном кабеле. Это означает, что существенно, чтобы не было временного различия между встречно-распространяющимися дрейфующими выходными сигналами МЦ тогда, когда датчик МЦ пребывает в состоянии покоя (возмущение отсутствует). Если встречно-распространяющиеся выходные сигналы не согласованы по фазе, то это приведет к введению ошибки в расчет временного различия и, таким образом, в расчет местоположения.
На Фиг.7А и 7В показаны встречно-распространяющиеся выходные сигналы МЦ для не согласованных по фазе максимальных интерференционных встречно-распространяющихся входных состояний поляризации, а именно SOP1a и SОР2b на Фиг.7А и SOP1b и SOP2a на Фиг.7В.
Достижение встречно-распространяющихся, согласованных по фазе максимальных интерференционных выходных сигналов приводит к двум важным результатам для системы. Это позволяет точно определить местоположение события, а также обеспечивает максимальную чувствительность двунаправленного МЦ.
Вместе с тем, входные состояния поляризации, приводящие к согласованным амплитуде и фазе встречно-распространяющихся выходных сигналов, не ограничиваются только входными состояниями поляризации, при которых достигаются максимальные выходные интерференционные полосы. Имеется также множество других пар состояний входной поляризации, которые также приводят к согласованным по амплитуде и фазе выходным сигналам, но с контрастными интерференционными подмаксимумами. Например, возможно отрегулировать оба контроллера 43 и 44 поляризации так, что контрастность интерференционных полос обоих выходных сигналов одинакова и меньше теоретического максимума в 100%, но при согласованной фазе. Хотя снижение контрастности интерференционных полос приведет к снижению чувствительности двунаправленного МЦ 10, пока контрастность интерференционной полосы остается сравнительно высокой (например, >75%), то для системы все еще возможен точный расчет местоположения, при поддержании приемлемого уровня чувствительности.
Изменение контрастности интерференционных полос выходного сигнала МЦ для каждого направления в двунаправленном МЦ можно графически отобразить на сфере Пуанкаре для демонстрации соотношения между входными состояниями поляризации и контрастностью интерференционных полос МЦ выходного сигнала. Типичный результат приведен на Фиг.8 и 9.
Два уникальных входных состояния поляризации, которые приводят к максимальной контрастности интерференционных полос, образуют два противоположных "полюса" на сфере, SOPcw1 и SOPcw2 (Фиг.8). Для не максимальной контрастности интерференционных полос состояния поляризации равной контрастности интерференционных полос образуют широтные пояса, с экваториальным поясом Е, отображающим состояния поляризации минимальной контрастности интерференционных полос. При перемещении от полюсов к экваториальному поясу, через B1 и В2, которые находятся между двумя полюсами, контрастность интерференционных полос уменьшается и становится минимальной на экваториальном поясе Е. Оба "полушария" по существу являются зеркальными отражениями друг друга.
Положение противоположных полюсов максимальной контрастности интерференционных полос и, следовательно, широтные и экваториальные пояса изменятся в соответствии с двойным лучепреломлением двунаправленной системы МЦ, а именно: подводящий отрезок волокна 12 и плечи МЦ 14 и 15 для направления CW. Это можно представить как вращение полюсов контрастности интерференционных полос и широтных поясов вокруг сферы. Минимальная контрастность интерференционных полос не всегда обязательно нулевая, как следовало бы ожидать в идеальном МЦ 10, но может быть и ненулевой. Фактическая величина минимальной контрастности интерференционных полос также изменится с двойным лучепреломлением системы МЦ 10 для этого направления. Так, в итоге, изменение двойного лучепреломления в системе МЦ 10, которое для направления CW может включать в себя изменение двойного лучепреломления на подводящем отрезке волокна 12, и/или МЦ плечах датчика 14 и 15, может вызвать не только вращение для каждого направления полюсов контрастности интерференционных полос и широтных поясов, но может также изменить пределы возможной контрастности интерференционных полос. Важно все же, что максимальная контрастность интерференционных полос всегда достигает единицы, не зависимо от двойного лучепреломления системы МЦ.
Рассматривая направление распространения CCW (показанное на Фиг.9) в двунаправленном МЦ 10, можно видеть аналогичное соотношение между контрастностью интерференционных полос выходных сигналов МЦ 1, 2 и входными состояниями поляризации. Положение противоположных полюсов максимальной контрастности интерференционных полос и, следовательно, широтных и экваториальных поясов изменяется в соответствии с двойным лучепреломлением двунаправленной системы МЦ, которая включает в себя отрезок входного соединения (Llead1) и плечи МЦ 14 и 15. Фактически, минимальная и максимальная величина контрастности интерференционных полос такие же, как и для направления CW в любой момент времени, только абсолютное положение состояний максимальной контрастности интерференционных полос, SOPccw1 и SOPccw2, отличаются относительно направления CW.
Оптоволоконные кабели, которые используются в устройствах предпочтительных вариантов реализации изобретения, фактически устанавливаются в разнообразных окружающих средах, где они могут подвергаться изменяющимся и произвольным условиям, таким как, ветер, дождь, механические вибрации, напряжение и деформация и изменения температуры. Как отмечено ранее, эти эффекты могут изменить двойное лучепреломление оптического волокна в кабелях, что, в свою очередь, может изменить контрастность интерференционных полос обоих выходных сигналов МЦ Системы Обнаружения посредством эффекта поляризационно-индуцированного затухания интерференционных полос (PIFF). Так, в реальной установке, когда факторы влияния окружающей среды приводят к произвольным изменениям двойного лучепреломления вдоль волокон системы Обнаружения, контрастность интерференционных полос соответствующей выходной мощности МЦ может произвольным образом изменяться во времени.
В устройстве предпочтительных вариантов реализации изобретения необходимо искать и находить входные состояния поляризации для направлений CW и CCW двунаправленного МЦ 10, которые соответствуют тому, чтобы на обоих МЦ выходах имелась бы одинаковая контрастность интерференционных полос и фазы были бы согласованы. Один вариант выполнения этого - контроль двух МЦ выходных сигналов Системы Обнаружения при скремблировании контроллеров поляризации. Можно использовать любой из алгоритмов скремблирования, если только он достигает покрытия большинства возможных входных состояний поляризации за относительно короткое время.
Как только эти входные состояния поляризации найдены, они должны быть установлены для достижения согласования амплитуды и фазы выходной мощности МЦ. Для поддержания выходных сигналов МЦ при согласованных амплитуде и фазе необходимо также продолжать регулировать входные состояния поляризации для компенсации любых PIFF, которые могут привести к несогласованной контрастности интерференционных полос встречно-распространяющихся выходных сигналов и, следовательно, к несогласованным по фазе выходным сигналам МЦ. Это требует знания фактической контрастности интерференционных полос встречно-распространяющихся выходных сигналов двунаправленного МЦ.
Для устройства, которое использует CW лазер в качестве источника, невозможно непрерывно контролировать контрастность интерференционных полос двух выходных сигналов МЦ, особенно при отсутствии возмущений. Дело в том, что время, принятое для прохождения интенсивностей выходных сигналов МЦ по полному размаху амплитуды интерференционных полос, будет изменяться со временем и будет зависеть от случайных флуктуаций фазы в обоих плечах 14 и 15 системы МЦ 10, а также от PIFF из-за произвольных изменений двойного лучепреломления в волокнах вдоль длины двунаправленной системы МЦ.
Вместе с тем, можно определить, что максимальное состояние интерференционных полос существует для каждого выходного сигнала МЦ, если они проходят через или очень близко к нулевому или максимальному уровню интенсивности. Дело в том, что нулевой или максимальный уровень интенсивности уникальны для максимальной контрастности интерференционных полос. Так, для двунаправленной системы МЦ с контроллерами поляризации на входах двунаправленного МЦ, как показано на Фиг.4, один способ для определения необходимых входных состояний поляризации, которые связаны с контрастностью максимумов интерференционных полос согласованных по фазе выходных сигналов МЦ, представляет собой методику скремблирования поляризации для произвольного изменения входного состояния поляризации при одновременном контроле выходных сигналов МЦ. Когда интенсивность выходных сигналов МЦ достигает нуля (или находится вблизи нуля), или максимального уровня, то соответствующие входные поляризации могут быть использованы для установления интенсивности выходных сигналов МЦ до максимальной контрастности интерференционных полос.
Пусть имеется 2 возможных состояния входной поляризации, которые одновременно дают максимальную контрастность интерференционных полос для каждого направления в двунаправленном МЦ, и только два из 4 возможных образований пар состояний поляризации встречно-распространяющихся входных сигналов дадут согласованные по фазе выходные сигналы МЦ, тогда необходимо проверить, что выбранные два состояния поляризации дают согласованные по фазе выходные сигналы МЦ. Это может быть сделано посредством простого контроля выходных сигналов МЦ в течение предварительно заданного времени. Если они не в фазе, то может быть использовано скремблирование поляризации для нахождения двух поляризационных состояний входных сигналов и их соответствующих выходных сигналов максимальных интерференционных полос для продолжения поиска согласования фаз.
Как только согласованные по фазе состояния максимальных интерференционных полос найдены и установлены, может быть использован следящий алгоритм для поддержания выходных сигналов МЦ согласованными по фазе регулировкой приводов напряжения для отдельных пластин обоих контроллеров поляризации, соответственно.
Эта методика подробнее рассматривается в связи с Фиг.14 и 15. Один из недостатков использования этой методики заключается в том, что даже если непрерывно контролировать выходные сигналы МЦ, выходная контрастность интерференционных полос выходных сигналов МЦ непрерывно не контролируется. Для обнаружения максимальной интерференционной полосы необходимо дождаться, пока выходная интенсивность МЦ не дойдет или окажется очень близка к нулевому или максимальному уровню интенсивности. Поскольку выходные сигналы МЦ произвольно изменяются по скорости и амплитуде, время обнаружения максимальной выходной интерференционной полосы для любого из выходов МЦ также изменится. Другой недостаток заключается в том, что если на выходе МЦ находится в состоянии максимальной интерференционной полосы, но не на нулевом или максимальном уровне интенсивности, то не возможно обнаружить эту ситуацию с использованием только этой методики.
Более прямая методика должна была бы содержать непрерывный контроль контрастности интерференционных полос на выходах МЦ. Для этого требуется, чтобы интерференционные полосы создавались в системе искусственным образом.
Интерференционные полосы могут быть искусственно созданы в МЦ 10 с помощью преобразователя в одном из чувствительных плеч для модуляции фазы света, распространяющегося через волокно. Вместе с тем, для системы обнаружения местоположения события, для которой предпочтительнее, чтобы чувствительные кабели были полностью пассивными, это не представляется практическим решением.
Другая методика возбуждения интерференционных полос в волокне МЦ заключается в модуляции или возмущении длины волны лазерного источника 16. Поскольку имеется несогласование протяженностей плеч МЦ 14 и 15, то модуляция оптической длины волны (которая может также быть выражена как оптическая частота) приведет к созданию интерференционных полос. Это происходит из-за зависимой от длины волны разности фаз в плечах МЦ, обусловленной несогласованием их протяженностей. Для интерферометра Маха-Цендера 10 с несовпадением протяженности ΔL разность фаз Δφ между плечами может быть выражена как:
где nсо - показатель преломления сердцевины волокна, с - скорость света в вакууме и Δν - изменение оптической частоты лазера. В случае двунаправленного МЦ, как показано на Фиг.4, разность фаз Δφ между плечами МЦ будет одинаковой для каждого направления распространения. Следует отметить, что данная разность фаз дополнительна к разности фаз между плечами, которая порождается возмущением в датчике МЦ из-за события.
Для МЦ с рабочей точкой в квадратуре полный размах интерференционных полос может быть достигнут, для несогласованности данной протяженности, модуляцией частоты/длины волны лазерного источника на величину, которая приводит к Δφ=пс. Для типичного показателя преломления волоконной сердцевины nсо=1,46, несогласованности протяженности ΔL=1m, и полной интерференционной полосы Δφ=пc, возмущение оптической частоты будет:
Для центральной длины волны 1550 нм, это соответствует возмущению длины волны в ~0,8 пкм.
Один из самых простых вариантов модуляции длины волны стандартного лазерного диода заключается в модуляции управляющего тока лазера. Вместе с тем, лазеры этих типов обычно не достаточно когерентны для того, чтобы быть пригодными для рассматриваемых здесь применений.
Накачиваемый волоконный лазерный источник 16 требует механической модуляции волоконного лазерного резонатора, или волоконные брэгговские решетки, для получения модуляции длины волны. Этого можно достигнуть либо использованием метода температурной настройки, либо использованием механического метода пьезо-настройки, с пьезопреобразователем (PZT). Поскольку температурная настройка очень медленная, то метод пьезо-настройки больше подходит к такому лазеру для получения возмущения или модуляции длины волны.
При использовании возмущения длины волны лазера для непрерывного контроля контрастности интерференционной полосы МЦ необходимо создать, по меньшей мере, 2 полные искусственные интерференционные полосы на цикл PZT модуляции. Это требование определяется тем, как отмечено ранее, что рабочая точка МЦ дрейфует в квадратуру, и из квадратуры со временем, и создание только одной полной интерференционной полосы, то есть Δφ=180°, не будет достаточным для непрерывной демонстрации истинной контрастности интерференционной полосы. Это проиллюстрировано на Фиг.11.
На Фиг.10 показано, что для статического выхода МЦ рабочая точка, которая помещается точно в квадратуре, будучи подверженной синусоидальной фазовой (Δφ) модуляции с 180°-м размахом, приведет к полной интерференционной полосе на цикл фазовой модуляции. Другими словами, контрастность интерференционной полосы может быть непрерывно проконтролирована. Следует отметить, что поскольку передаточная функция МЦ представляет собой приподнятый косинус и она модулируется около квадратурной точки синусоидальным сигналом, то результирующие возбужденные интерференционные полосы будут дополнительно содержать гармоники основной частоты модуляции.
Вместе с тем, в реальном МЦ 10 выходная рабочая точка МЦ дрейфует в квадратуру и из квадратуры. Это проиллюстрировано на Фиг.11.
Вместе с тем, если возмущение использовано, для достижения, по меньшей мере, 360° модуляции фазы в любое время, то истинная контрастность интерференционной полосы возбужденных интерференционных полос может быть непрерывно проконтролирована, независимо от дрейфа рабочей точки выхода МЦ. Это проиллюстрировано на Фиг.12.
Если используется 360° модуляция фазы (или более), то есть возбуждены 2 интерференционные полосы за цикл модуляции, то это гарантирует, что истинная контрастность интерференционной полосы всегда будет измерима, независимо от дрейфа на выходе МЦ. По существу это производит более высокие гармоники в возбужденных интерференционных полосах. Если выходная рабочая точка дрейфует влево или вправо от квадратуры, то это приведет к более высоким гармоникам возмущающей частоты (2-я, 3-я, 4-я и т.д.), вместе с основной возмущающей частотой, присутствующей в возбужденных интерференционных полосах.
Для уверенности в том, что возбужденные интерференционные полосы не интерферируют с интерференционными полосами, обусловленными событиями, которые должны быть зарегистрированы устройством, частота возбужденных интерференционных полос должна быть вне частотного диапазона сигналов, детектируемых устройством при событии. Например, в типичной установке, где используемый частотный диапазон может быть 0-20 кГц, основная частота возбужденных интерференционных полос должна быть выше, например, 50кГц.
На Фиг.11 показано, что при дрейфе МЦ выходной рабочей точки 21 и фазовом возмущении 22, показанном на Фиг.11, полный возбужденный ряд интерференционных полос 23 не будет достигнут из-за дрейфа. На Фиг.12 показано, что при использовании полного 360°-го возмущения 25 истинная контрастность интерференционных полос 26 всегда присутствует в возбужденных интерференционных полосах независимо от дрейфа рабочей точки 21. При этом также удваивается частота для модуляции фазы 360°. На Фиг.10 статическая рабочая точка 15, находящаяся в квадратуре, и фазовое возмущение 25 всегда производят возбужденную полную интерференционную полосу 26, показанную на Фиг.10. На Фиг.10-12 фазовое возмущение осуществляется на частоте около 40 кГц. Частота интерференционных полос 26 на Фиг.10 составляет 40 кГц. На Фиг.11 можно видеть начало удвоения частоты 23, пока выходные интерференционные полосы на Фиг.12 включают в себя четные гармоники основной частоты, не исключая основную возмущающую частоту. Вообще говоря, выходные интерференционные полосы включают в себя соотношение нечетных и четных гармоник основной возмущающей частоты. Амплитуда нечетных и четных гармоник в любой момент времени зависит от того, где точно находится дрейфующая МЦ выходная рабочая точка в данный момент времени.
На Фиг.13 схематически показана блок-схема первого варианта реализации изобретения, в котором контроллер 20 отделен от интерферометра Маха-Цендера, который образует чувствительную систему различных вариантов реализации изобретения. На Фиг.14 показан двунаправленный МЦ 10 и подводящий отрезок волокна 12, как отмечено ранее. Подводящее волокно соединяется с ответвителем С4 так, чтобы первый сигнал был подан в плечо 14 интерферометра Маха-Цендера 10 и второй сигнал был подан в плечо 15 интерферометра Маха-Цендера 10. Интерферометр Маха-Цендера 10 имеет чувствительную протяженность Ls, которая обычно составляет несколько километров или более. Плечи 14 и 15 соединяются со следующим ответвителем С5 так, чтобы введенные в плечи 14 и 15 сигналы вновь объединились в С5 и были приняты в волокне 31 как выходной сигнал CW. Одновременно встречно-распространяющийся сигнал принимается в волокне 31, которое, в свою очередь, проходит на ответвитель С5 и затем подается в плечи 14 и 15 так, чтобы два сигнала вновь объединились в С4 и вышли из ответвителя С4 в подводящий отрезок волокна 12. Таким образом, встречно-распространяющиеся сигналы принимаются в обоих плеч
