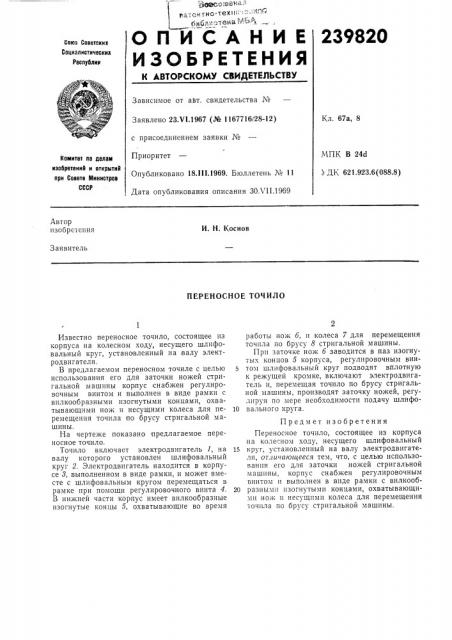

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 67а, 8

Заявлено 23.VI.1967 (№ 1167716/28-12) с присоединением заявки №

Приоритет

МПК В 24d

3 ДК 621.923.6(088.8) Комитет по делам изобретений и открытий при Сосете Министров

СССР

Опубликовано 18.111.1969. Бюллетень ¹ 11

Дата опубликования описания ЗОХП.1969

Автор изобретения

И. Н. Коснов

Заявитель

ПЕРЕНОСНОЕ ТОЧИЛО

Известно переносное точило, состоящее из корпуса на колесном ходу, несущего шлифовальный круг, установленный на валу электродвигателя.

В предлагаемом переносном точиле с целью использования его для заточки ножей стригальной машины корпус снабжен регулировочным винтом и выполнен в виде рамки с вилкообразными изогнутыми концами, охватывающими нож и несущими колеса для перемещения точила по брусу стригальной машины.

На чертеже показано предлагаемое переносное точило.

Точило включает электродвигатель 1, на валу которого установлен шлифовальиый круг 2. Электродвигатель находится в корпусе 8, выполненном в виде рамки, и может вместе с шлифовальным кругом перемещаться в рамке при помощи регулировочного винта 4.

В нижней части корпус имеет вилкообразные изогнутые концы 5, охватывающие во время работы нож б, и колеса 7 для перемещения точила по брусу 8 стригальной машины.

При заточке нож б заводится в паз изогнутых концов 5 корпуса, регулировочным винтом шлифовальный круг подводят вплотную к режущей кромке, включают электродвигатель и, перемещая точило по брусу стригальной машины, производят заточку ножей, регулируя по мере необходимости подачу шлифо10 вального круга.

Предмет изобретения

Переносное точило, состоящее из корпуса на колесном ходу, несущего шлифовальный

15 круг, установленный на валу электродвигателя, от,ти«ающееся тем, что, с целью использования его для заточки ножей стригальной машины, корпус снабжен регулировочным винтом и выполнен в виде рамки с Bnëêooá20 разными изогнутыми концами, охватывающими нож и несущими колеса для перемещения

- очпла по брусу стригальной машины.

A г

4 °
