Контейнер подачи проявителя и устройство приема проявителя

Контейнер подачи проявителя и устройство приема проявителя

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к контейнеру подачи проявителя для подачи проявителя и устройству приема проявителя для приема проявителя из контейнера подачи проявителя. Подобное устройство приема проявителя можно применять на копировальном аппарате, факсе, принтере или других устройствах формирования изображения и в блоке формирования изображения, устанавливаемом с возможностью съема в устройство формирования изображения.

ИЗВЕСТНЫЙ УРОВЕНЬ ТЕХНИКИ

Известно, что тонер в форме тонкодисперсного порошка используют как проявитель для формирования изображения в устройствах формирования изображения, например электрографическом копировальном аппарате, принтере и т.п. Известно также, что тонер подводится из контейнера подачи тонера, приведенного в готовность с возможностью смены, в устройстве формирования изображения, при расходе тонера в устройстве формирования изображения.

Поскольку тонер представляет собой очень тонкодисперсный порошок, тонер может рассыпаться при неправильном манипулировании во время операции обеспечения подачи тонера. По данной причине предложено и реализовано решение по поддержке контейнера подачи тонера в состоянии установки в устройство формирования изображения, с постепенным выпуском тонера через небольшое отверстие.

В таком традиционном контейнере подачи тонера предложена конструкция, в которой зубчатое колесо для приведения в движение перемешивающего и подающего тонер элемента, обеспеченного в контейнере подачи тонера, воспринимает приводное усилие через кинематическую связь от зубчатого колеса, обеспеченного на стороне устройства формирования изображения.

Например, в выложенной заявке на патент Японии №Hei 3-288875 предложен контейнер подачи тонера в форме двойного цилиндра, содержащего внутренний цилиндр и внешний цилиндр, в котором элемент перемешивания расположен во внутреннем цилиндре, и наружная часть снабжена зубчатым колесом, приводящим элемент перемешивания. Когда такой контейнер подачи тонера вставляют в основной компоновочный узел устройства формирования изображения в продольном направлении упомянутого контейнера, зубчатое колесо, обеспеченное во внутреннем цилиндре, зацепляется с зубчатым колесом, обеспеченным на стороне основного компоновочного узла устройства формирования изображения. После того как зацепление создано, поворачивают только внешний цилиндр на угол около 90°, вследствие чего отверстия внешнего цилиндра и внутреннего цилиндра совмещаются друг с другом и также совмещаются с отверстием, обеспеченным на стороне основного компоновочного узла устройства формирования изображения, что предоставляет возможность подачи или подпитки тонера.

Однако в таком традиционном примере, когда оператор вставляет контейнер подачи тонера в устройство формирования изображения в продольном направлении контейнера подачи тонера, зубья зубчатого колеса в контейнере подачи тонера и зубья зубчатого колеса на стороне устройства формирования изображения могут упираться друг в друга. Если это случается, то возможно нанесение ущерба долговечности зубчатых колес или, в худшем случае, зубчатое колесо или зубчатые колеса могут поломаться. В частности, зубчатое колесо на стороне устройства формирования изображения неоднократно вмещает зубчатое колесо контейнера подачи тонера каждый раз, когда контейнер подачи тонера заменяют или переустанавливают, и поэтому проблема упора зубьев имеет большое значение.

Данная проблема может привести к неправильной подаче тонера и неправильному функционированию, что потребует прерывания формирования изображения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Соответственно, основной целью настоящего изобретения является создание контейнера подачи проявителя, с которым можно уменьшить износ элемента приводной передачи.

Другой целью настоящего изобретения является создание контейнера подачи проявителя, который может способствовать уменьшению износа приводного зубчатого колеса устройства приема проявителя.

Дополнительной целью настоящего изобретения является создание контейнера подачи проявителя, который может правильно подавать проявитель.

Дополнительной целью настоящего изобретения является создание устройства приема проявителя, с которым можно уменьшить износ приводного зубчатого колеса и элемента приводной передачи.

В соответствии с аспектом настоящего изобретения предлагается контейнер подачи проявителя, допускающий установку с возможностью съема в устройство приема проявителя, при этом контейнер подачи проявителя, установленный в упомянутое устройство приема проявителя, приводится в положение готовности оператором, поворачивающим упомянутый контейнер подачи проявителя в направлении приведения в готовность, причем упомянутый контейнер подачи проявителя содержит вмещающий участок для вмещения проявителя; вращающийся выпускной элемент для выпуска проявителя из упомянутого вмещающего участка; и элемент приводной передачи для зацепления с приводным зубчатым колесом, обеспеченным в упомянутом устройстве приема проявителя для передачи приводного усилия на упомянутый выпускной элемент, причем упомянутый элемент приводной передачи обращается в положение, в котором упомянутый элемент приводной передачи можно вводить в зацепление с приводным зубчатым колесом, поворотом упомянутого контейнера подачи проявителя в положение готовности при операции поворота оператором; при этом упомянутый элемент приводной передачи нагружается для поворота упомянутого контейнера подачи проявителя, размещенного в положении готовности, в положение выпуска проявителя в направлении приведения в готовность, когда упомянутый элемент приводной передачи воспринимает приводное усилие.

В соответствии с аспектом настоящего изобретения предлагается контейнер подачи проявителя, допускающий установку с возможностью съема в устройство приема проявителя, при этом контейнер подачи проявителя, установленный в упомянутое устройство приема проявителя, приводится в положение готовности оператором, поворачивающим упомянутый контейнер подачи проявителя в направлении приведения в готовность, причем упомянутый контейнер подачи проявителя содержит: вмещающий участок для вмещения проявителя; вращающийся выпускной элемент для выпуска проявителя из упомянутого вмещающего участка; и элемент приводной передачи для зацепления с приводным зубчатым колесом, обеспеченным в упомянутом устройстве приема проявителя для передачи приводного усилия на упомянутый выпускной элемент, причем упомянутый элемент приводной передачи обращается в положение, в котором упомянутый элемент приводной передачи можно вводить в зацепление с приводным зубчатым колесом, поворотом упомянутого контейнера подачи проявителя в положение готовности при операции поворота оператором; средство воздействия для принуждения упомянутого контейнера подачи проявителя, размещенного в положении готовности, к повороту к положению выпуска проявителя в направлении приведения в готовность.

В соответствии с дополнительным аспектом настоящего изобретения предлагается контейнер подачи проявителя, допускающий установку с возможностью съема в устройство приема проявителя, при этом контейнер подачи проявителя, установленный в упомянутое устройство приема проявителя, приводится в положение готовности оператором, поворачивающим упомянутый контейнер подачи проявителя в направлении приведения в готовность, причем упомянутый контейнер подачи проявителя содержит цилиндрический участок для вмещения проявителя; вращающийся выпускной элемент для выпуска проявителя из упомянутого цилиндрического участка; и элемент приводной передачи для зацепления с приводным зубчатым колесом, обеспеченным в упомянутом устройстве приема проявителя для передачи приводного усилия на упомянутый выпускной элемент; регулирующий элемент для регулирования установочной ориентации упомянутого контейнера подачи проявителя относительно упомянутого устройства приема проявителя так, чтобы предотвращать зацепление между упомянутым элементом приводной передачи и упомянутым приводным зубчатым колесом; и при этом упомянутый элемент приводной передачи располагается так, что при операции поворота упомянутого контейнера подачи проявителя к положению готовности он обращается вокруг центра упомянутого цилиндрического участка.

В соответствии с дополнительным аспектом настоящего изобретения предлагается контейнер подачи проявителя, допускающий установку с возможностью съема в устройство приема проявителя, при этом упомянутый контейнер подачи проявителя содержит: вмещающий участок для вмещения проявителя; вращающийся выпускной элемент для выпуска проявителя из упомянутого вмещающего участка и множество элементов зацепления, которые находятся в зацеплении между собой, для передачи вращательного усилия от приводного зубчатого колеса, обеспеченного в упомянутом устройстве приема проявителя, к упомянутому выпускному элементу.

В соответствии с дополнительным аспектом настоящего изобретения предлагается устройство приема проявителя для приема проявителя из контейнера подачи проявителя, который содержит цилиндрический участок для вмещения проявителя, вращающийся выпускной элемент для выпуска проявителя из упомянутого цилиндрического участка и элемент приводной передачи для передачи вращательного усилия на упомянутый выпускной элемент, при этом упомянутое устройство приема проявителя содержит:

установочный участок для установки с возможностью съема упомянутого контейнера подачи проявителя, причем упомянутый установочный участок допускает поворот упомянутого контейнера подачи проявителя вокруг центра упомянутого цилиндрического участка; приводное зубчатое колесо, допускающее зацепление с упомянутым элементом приводной передачи; регулирующий элемент для регулирования установочной ориентации упомянутого контейнера подачи проявителя относительно упомянутого установочного участка так, чтобы предотвращать зацепление между упомянутым элементом приводной передачи и упомянутым приводным зубчатым колесом; и при этом упомянутый элемент приводной передачи расположен так, что при повороте упомянутого контейнера подачи проявителя упомянутый элемент приводной передачи входит в зацепление с упомянутым приводным зубчатым колесом.

Вышеописанные и другие цели, признаки и преимущества настоящего изобретения очевидны из рассмотрения нижеследующего описания предпочтительных вариантов осуществления настоящего изобретения, взятого вместе с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

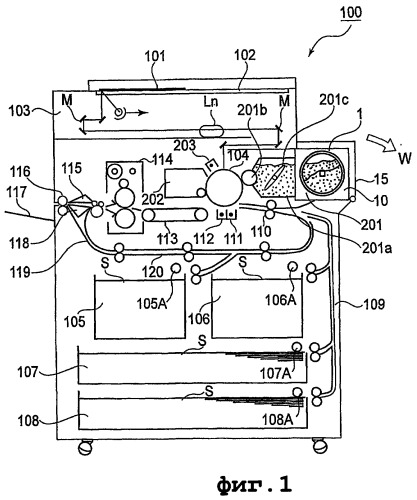

Фиг.1 - вид в разрезе, поясняющий общую схему расположения устройства формирования изображения.

Фиг.2 - вид с частичным разрезом проявочного устройства.

Фиг.3 - изображение контейнера подачи тонера, где (a) - вид в перспективе упомянутого контейнера и (b) - вид сбоку упомянутого контейнера.

Фиг.4 - изображение конструкции подающего элемента в контейнере подачи тонера.

Фиг.5 - изображение устройства приема тонера, где (a) - вид в перспективе упомянутого устройства при плотном закрытии отверстия приема тонера и (b) - вид в перспективе упомянутого устройства при вскрытии отверстия приема тонера.

Фиг.6 - изображение контейнера подачи тонера, имеющего нецилиндрическую форму, где (a) - вид в перспективе упомянутого контейнера и (b) - вид в разрезе упомянутого контейнера.

Фиг.7 - изображение второго зубчатого колеса 6, где (a) - вид в перспективе упомянутого зубчатого колеса, (b) - вид в разрезе опорной конструкции упомянутого зубчатого колеса.

Фиг.8 - изображение фиксирующей конструкции заслонки проявочного устройства, где (a) - вид в перспективе упомянутой конструкции в состоянии фиксации и (b) - вид в перспективе упомянутой конструкции в состоянии деблокировки.

Фиг.9 - вид в перспективе, поясняющий взаимосвязь между фиксирующим элементом для заслонки проявочного устройства и крышкой для смены.

Фиг.10 - изображение контейнера подачи тонера, когда упомянутый контейнер находится в положении установки, где (a) - вид в перспективе упомянутого контейнера, (b)-(d) - виды сбоку в разрезе упомянутого контейнера.

Фиг.11 - изображение контейнера подачи тонера, когда упомянутый контейнер находится в положении готовности, где (a) - вид в перспективе и (b)-(d) - виды сбоку в разрезе упомянутого контейнера.

Фиг.12 - изображение контейнера подачи тонера, когда упомянутый контейнер находится в положении подачи, где (a) - вид в перспективе упомянутого контейнера и (b)-(d) - виды сбоку в разрезе.

Фиг.13 - изображение теоретической схемы, поясняющей принцип автоматического вращения контейнера подачи тонера.

Фиг.14 - изображение контейнера подачи тонера, где (a) - вид в перспективе упомянутого контейнера и (b) - вид сбоку упомянутого контейнера.

Фиг.15 - вид в перспективе контейнера подачи тонера, который находится в процессе установки в устройство приема тонера.

Фиг.16 - вид в разрезе устройства приема тонера.

Фиг.17 - изображение защелкивающегося участка контейнера подачи тонера, где (a) - вид в разрезе, когда защелкивающийся участок находится в незацепленном состоянии, и (b) - вид в разрезе, когда защелкивающийся участок находится в зацепленном состоянии.

Фиг.18 - изображение контейнера подачи тонера, имеющего нецилиндрическую форму, где (a) - вид в перспективе упомянутого контейнера и (b) - вид в разрезе упомянутого контейнера.

Фиг.19 - виды сбоку в разрезе ((a)-(c)) контейнера подачи тонера, помещенного в положение установки.

Фиг.20 - виды сбоку в разрезе ((a)-(c)) контейнера подачи тонера, помещенного в положение готовности.

Фиг.21 - виды сбоку в разрезе ((a)-(c)) контейнера подачи тонера, помещенного в положение подачи.

Фиг.22 - изображение контейнера подачи тонера, имеющего двойную цилиндрическую конструкцию, где (a) - вид в перспективе и (b) - вид в перспективе внутреннего цилиндра.

Фиг.23 - вид в разрезе контейнера подачи тонера (a) двойного цилиндрического типа, помещенного в положение установки, вид в разрезе (b) упомянутого контейнера, помещенного в положение готовности, и вид в разрезе (c) упомянутого контейнера, помещенного в положение подачи.

Фиг.24 - изображение контейнера подачи тонера, содержащего ступенчатое зубчатое колесо, где (a) - вид в перспективе упомянутого контейнера и (b) - вид в перспективе ступенчатого зубчатого колеса.

Фиг.25 - вид в перспективе, представляющий контейнер подачи тонера, снабженный ремнем приводной передачи.

Фиг.26 - вид в перспективе (a) и вид в разрезе (b) контейнера подачи тонера, в котором размеры зубчатых колес приводной передачи различаются.

Фиг.27 - вид в разрезе контейнера подачи тонера, снабженного четырьмя зубчатыми колесами приводной передачи.

Фиг.28 - вид в разрезе контейнера подачи тонера, снабженного фрикционным колесом.

Фиг.29 - вид в разрезе контейнера подачи тонера, в котором размеры зубчатых колес приводной передачи различаются и различаются их положения.

Фиг.30 - вид в разрезе опорной конструкции для второго зубчатого колеса 6.

Фиг.31 - вид в перспективе контейнера подачи тонера, на котором большая часть зубчатых колес приводной передачи закрыта захватным элементом.

Фиг.32 - вид в перспективе контейнера подачи тонера в сравнительном примере.

Фиг.33 - вид сбоку в разрезе средства передачи приводного усилия контейнера подачи тонера в сравнительном примере после того, как упомянутый контейнер установлен в устройство приема тонера.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Ниже описаны предпочтительные варианты осуществления настоящего изобретения в связи с прилагаемыми чертежами.

Вариант осуществления 1

Устройство формирования изображения

Контейнер подачи тонера согласно варианту осуществления 1 (так называемый картридж с тонером) загружен в устройство приема тонера устройства формирования изображения, которое представляет собой копировальный аппарат электрофотографического типа в настоящем варианте осуществления.

На Фиг.1 изображен подобный копировальный аппарат. На этой фигуре позицией 100 обозначен основной компоновочный узел электрофотографического копировального аппарата. Позицией 101 обозначен оригинал, помещенный на несущий стеклянный стол 102 для оригинала. Световое изображение, характеризующее информацию об изображении, проецируется на элемент переноса изображения в форме электрофотографического фоточувствительного барабана 104 зеркалами M и объективом Ln оптического участка 103. Позициями 105-108 обозначены кассеты для листов. Подходящий лист выбирается по информации о размере листов в кассетах 105-108, в соответствии с размером листа оригинала 101, или по информации, вводимой пользователем на участке управления, и подходящий лист захватывается из одной из кассет 105-108. Регистрирующий материал не ограничен листом, а может быть листом для диаскопической проекции (OHP) или чем-то подобным.

Один лист S, захваченный и выданный подающим и разделительным устройством 105A-108A, подается к регистрационному ролику 110 через подающий участок 109 и подается синхронно по времени с операцией сканирования на оптическом участке 103 и вращением фоточувствительного барабана 104. Позициями 111, 112 обозначены разрядник переноса и разрядник отделения. Порошковое изображение, сформированное на фоточувствительном барабане 104, переносится на лист S разрядником 111 переноса. Разрядник 112 отделения служит для отделения листа S, содержащего порошковое изображение, перенесенное на него с фоточувствительного барабана 104.

Затем лист S, поданный подающим участком 113, подвергается воздействию нагрева и давления на участке 114 закрепления, посредством чего порошковое изображение закрепляется на листе. В случае простой копии (односторонней копии) лист S выгружается на выводной лоток 117 выводными роликами 116 через выводной/реверсивный участок 115. В случае режима суперпозиционной копии лист S подается обратно к регистрационному ролику 110 через подающие участки 119, 120 реверсной подачи посредством управления створкой 118 выводного/реверсивного участка 115, и затем лист выводится в выводной лоток 117 по пути, по которому лист подается в случае односторонней копии.

В случае двухсторонней копии лист S частично выводится один раз выводными роликами 116 по выводному/реверсивному участку 115. Затем, после того как конечный край листа S проходит через створку 118 и пока лист S все еще зажат выводными роликами 116, выполняется управление створкой 118, и выводной ролик 116 одновременно вращается в противоположном направлении для подачи листа S обратно в устройство. После этого лист S подается к регистрационному ролику 110 через подающие участки 119, 120 реверсной подачи, и затем лист S выводится в выводной лоток 117 по тому же самому пути, как односторонняя копия.

В основном компоновочном узле устройства 100, вокруг фоточувствительного барабана 104, обеспечены средство обработки, содержащее проявочное устройство 201 (проявочное средство), участок 202 очистки (средство очистки), первичный электризатор 203 (электризующее средство) и т.п. Участок 202 очистки выполняет функцию удаления тонера, остающегося на фоточувствительном барабане 104. Первичный электризатор 203 выполняет функцию нанесения электрических зарядов на поверхность фоточувствительного барабана для создания равномерного потенциала при подготовке формирования электростатического изображения на фоточувствительном барабане 104.

Проявочное устройство

На Фиг.2 показаны проявочное устройство 201 и фоточувствительный барабан 104.

Проявочное устройство 201 выполняет функцию проявления тонером скрытого электростатического изображения, сформированного на фоточувствительном барабане 104 посредством оптического участка 103 и соответствующего информации оригинала 101. Чтобы подавать тонер в проявочное устройство 201, обеспечен контейнер 1 подачи тонера, который устанавливается с возможностью съема пользователем.

Проявочное устройство 201 содержит устройство 10 приема тонера, в которое устанавливают с возможностью разъема контейнер 1 подачи тонера, и проявочное устройство 201a. Проявочное устройство 201a содержит проявочный валик 201b и подающий элемент 201c. Тонер, подаваемый из контейнера 1 подачи тонера, подается к проявочному валику 201b подающим элементом 201c и подается на фоточувствительный барабан 104 проявочным валиком 201b. Как показано на Фиг.2, обеспечены проявочный ракель 201d, который является регулирующим элементом для регулирования величины порошкового покрытия на проявочном валике 201b, и пластинка 201e, препятствующая выдуванию тонера (элемент, препятствующий высыпанию тонера), находящаяся в контакте с проявочным валиком для предотвращения высыпания тонера через зазор между проявочным устройством 201a и проявочным валиком 201b.

Как показано на Фиг.1, крышка 15, которая является составной частью внешнего корпуса, обеспечена для смены контейнера подачи тонера. Когда пользователь устанавливает контейнер 1 подачи тонера в основной компоновочный узел устройства 100 или когда пользователь извлекает контейнер 1 подачи тонера из основного компоновочного узла устройства 100, крышку 15 открывают поворотом в направлении по стрелке W на Фиг.1.

Контейнер подачи тонера

Ниже, со ссылкой на Фиг.3, описана конструкция контейнера 1 подачи тонера по настоящему варианту осуществления. На Фиг.3 в части (a) контейнер подачи тонера показан на виде в перспективе и в части (b) представлен вид снаружи заправочного отверстия контейнера подачи тонера.

Корпус 1a контейнера, выполняющий функцию вмещения тонера (вмещающий участок), является, в общем, цилиндрическим. На окружной поверхности корпуса 1a контейнера выполнено отверстие 1b для выпуска тонера в форме щели, продолжающейся в продольном направлении контейнера 1.

Отверстие 1b для выпуска тонера, как описано в дальнейшем, направлено по горизонтали, когда контейнер подачи тонера установлен в основной компоновочный узел устройства формирования изображения и повернут на заданный угол, то есть когда завершен поворот контейнера подачи тонера в положение подачи тонера, в котором возможна подача тонера.

Корпус 1a контейнера должен обладать некоторой жесткостью из соображений защиты тонера внутри упомянутого корпуса во время транспортировки и предотвращения высыпания тонера из него, и поэтому упомянутый корпус формуют литьем под давлением из полистиролового материала.

Внешняя поверхность корпуса 1a контейнера снабжена ручкой 2 (захватным элементом) для облегчения операции, выполняемой пользователем (оператором), по обеспечению подачи из контейнера 1 подачи тонера в приемник тонера. Ручка 2 должна обладать достаточной жесткостью из тех же соображений и поэтому также формуется литьем под давлением из того же материала, что и корпус 1a контейнера.

Ручка 2 может крепиться к корпусу 1a контейнера посредством механического сопряжения/винтами, приклеиванием, сваркой или любым другим методом, если он обеспечивает достаточную прочность, чтобы выдерживать усилие, прилагаемое при операции обеспечения подачи. Из соображений прочности и производственных затрат целесообразно формование корпуса 1a контейнера и ручки 2 в одно целое.

Торец корпуса 1a контейнера, противоположный торцу, на котором обеспечено первое зубчатое колесо 5, содержит сформированное заправочное отверстие 1c, плотно закрываемое колпачком (уплотнительным элементом) после заправки тонера в корпус контейнера. Подробное описание первого зубчатого колеса 5 приведено в дальнейшем.

Одна торцевая поверхность корпуса 1a контейнера снабжена регулируемым предохранительным элементом 100 (подлежащим регулировке элементом), как показано на Фиг.3, для регулирования установочной ориентации (угла) контейнера подачи тонера относительно устройства приема тонера. С другой стороны, устройство приема тонера снабжено регулирующей выемкой 10f (регулирующим элементом) для направления регулируемого предохранительного элемента, как показано на Фиг.5, для регулирования установочной ориентации контейнера подачи тонера. Выемка выполнена так, что не мешает предохранительному элементу, когда контейнер подачи тонера устанавливают в устройство приема тонера надлежащим образом.

Подающий элемент в контейнере подачи тонера

Ниже, со ссылкой на Фиг.4, приведено описание конструкции подающего элемента. На Фиг.4 представлен вид сбоку внутреннего устройства контейнера подачи тонера.

В корпусе 1a контейнера обеспечен подающий элемент 4 (выпускной элемент), чтобы подавать тонер из нижней части в верхнюю часть к отверстию 1b для выпуска тонера при одновременном перемешивании тонера в контейнере вращением относительно корпуса 1a контейнера.

Как показано на Фиг.4, подающий элемент 4 в основном содержит ось 4a перемешивания и лопасти 4b перемешивания. Один продольный конец оси 4a перемешивания опирается с возможностью вращения на корпус 1a контейнера так, что он не может перемещаться в аксиальном направлении оси 4a перемешивания. С другой стороны, другой продольный конец оси 4a перемешивания соосно соединен с первым зубчатым колесом 5, которое подробно описано в дальнейшем. В частности, они соединены между собой зацеплением осевого участка первого зубчатого колеса 5 с другим концом оси 4a перемешивания в корпусе контейнера.

Вокруг осевого участка обеспечен уплотнительный элемент для предотвращения высыпания тонера наружу из контейнера около осевого участка первого зубчатого колеса 5. Первое зубчатое колесо 5 и ось 4a перемешивания могут соединяться между собой не напрямую, но могут иметь соосное соединение через другой элемент или другие элементы.

Ось 4a перемешивания должна обладать достаточной жесткостью для диспергирования тонера, когда тонер находится в слипшемся состоянии, и для его подачи и выпуска, и поэтому в настоящем варианте осуществления упомянутая ось выполнена из полистирольного и полиацетального материала, который является желательным.

Лопасти 4b перемешивания закреплены на оси 4a перемешивания и при вращении оси 4a перемешивания тонер в контейнере диспергируется, перемешивается и подается к отверстию 1b для выпуска тонера. Чтобы уменьшить количество тонера, остающегося в контейнере подачи тонера, лопасть 4b перемешивания скользит по внутренней поверхности контейнера. Другими словами, длина удлиненных концов лопастей перемешивания от оси перемешивания выбирается с учетом внутреннего диаметра контейнера.

Как показано на Фиг.4, лопасти перемешивания имеют L-образные участки, которые снабжены наклоненными участками X, которые обеспечивают выполнение функции подачи тонера в продольном направлении контейнера. В частности, наклоненный участок выполняет функцию подачи тонера, имеющегося около торца контейнера, к отверстию 1b для выпуска тонера, которое расположено на центральном участке по длине. Лопасти перемешивания выполнены из листового полиэфира.

Конструкции и материалы подающего элемента 4 не ограничены вышеописанной конструкцией, но могут быть любыми, если допускают перемешивание и подачу тонера при вращении. Например, можно изменить материал и/или конфигурацию лопастей перемешивания, или можно использовать другой подающий механизм.

Заслонка контейнера подачи тонера

Как показано на Фиг.3(a), заслонка 3 контейнера для открывания и закрывания отверстия 1b для выпуска тонера имеет такую кривизну, что упомянутая заслонка продолжается по внешней поверхности контейнера 1 подачи тонера. Заслонка 3 контейнера находится в зацеплении с двумя направляющими участками 1d, обеспеченными на противоположных по длине концах отверстия 1b для выпуска тонера. Направляющие участки 1d выполняют функцию направления сдвигового перемещения заслонки контейнера вдоль внешней поверхности контейнера, когда отверстие 1b для выпуска тонера должно открываться и закрываться. Направляющий участок 1d снабжен стопорным участком 1d' для определения положения закрывания заслонки 3 контейнера.

Заслонка контейнера имеет концевой участок, передний относительно направления поворота для вскрытия, и передний концевой участок упирается в стопорный участок, обеспеченный в устройстве приема тонера, во время операции приведения в готовность контейнера подачи тонера, что предотвращает дальнейший поворот одним целым контейнера подачи тонера и заслонки контейнера. После упора в стопор контейнер подачи тонера поворачивается относительно заслонки контейнера, которая стопорится для открывания отверстия 1b для выпуска тонера, чем вскрывается контейнер подачи тонера.

Кроме того, во время операции извлечения контейнера подачи тонера, которая описана в дальнейшем, концевой участок заслонки контейнера, передний относительно направления закрывания, упирается в стопорный участок устройства приема тонера, что предотвращает дальнейший поворот одним целым контейнера подачи тонера и заслонки контейнера. Поэтому при повороте контейнера подачи тонера относительно заслонки контейнера, которая застопорена, отверстие для выпуска тонера перемещается обратно к положению, в котором упомянутое отверстие закрывается заслонкой контейнера. Таким образом, отверстие для выпуска тонера снова плотно закрывается.

Чтобы предотвратить высыпание тонера, предпочтительно обеспечивать уплотнительный элемент на поверхности заслонки 3 контейнера, находящейся напротив отверстия 1b для выпуска тонера, или можно снабдить уплотнительным элементом окрестность краев отверстия 1b для выпуска тонера корпуса 1a контейнера. Упомянутые уплотнительные элементы можно обеспечивать на заслонке 3 контейнера и корпусе 1a контейнера соответственно. Такой уплотнительный элемент сжат до заданной степени сжатия между заслонкой контейнера и внешней поверхностью корпуса контейнера.

В настоящем варианте осуществления применена конструкция, использующая заслонку 3 контейнера, способную к закрыванию и открыванию отверстия 1b для выпуска тонера. Заслонка 3 контейнера не незаменима, и в альтернативной конструкции, например, на участке корпуса контейнера вокруг края отверстия для выпуска тонера можно приваривать герметизирующую пленку из полимерного материала для герметичного уплотнения отверстия и во время подачи тонера отрывать герметизирующую пленку.

В подобной альтернативной конструкции отверстие 1b для выпуска тонера невозможно снова плотно закрыть, когда контейнер заменяют по окончании подачи тонера, и поэтому существует вероятность рассыпания тонера. По этой причине желательно обеспечивать заслонку 3 контейнера, как в настоящем варианте осуществления, и тогда отверстие для выпуска тонера можно снова плотно закрыть.

В случае, когда существует вероятность, что произойдет высыпание тонера наружу во время транспортировки, до операции подачи тонера, из-за конфигурации выпускного отверстия контейнера и/или из-за количества тонера, содержащегося в контейнере, можно применить как герметизирующую пленку, так и заслонку контейнера для дополнительного обеспечения качества уплотнения. В таком случае желательно, чтобы часть герметизирующей пленки была наклеена на заслонку контейнера и герметизирующая пленка снималась вскрывающим перемещением заслонки контейнера.

Механизм взаимодействия контейнера подачи тонера с заслонкой проявочного устройства

На окружной поверхности корпуса 1a контейнера оборудован открывающий выступ 1e (участок взаимодействия (участок зацепления)) и уплотняющий выступ 1f (участок взаимодействия (участок зацепления)) для открывания и закрывания заслонки 11 проявочного устройства (Фиг.5) операцией поворота контейнера подачи тонера.

В частности, во время операции приведения в готовность контейнера 1 подачи тонера, которая подробно описана в дальнейшем, открывающий выступ 1e опускает заслонку 11 проявочного устройства для вскрытия или открывания отверстия 10b приема тонера (Фиг.5). Во время операции извлечения контейнера подачи тонера, которая подробно описана в дальнейшем, уплотняющий выступ 1а поднимает заслонку 11 проявочного устройства для повторного уплотнения или закрывания отверстия 10b приема тонера. Участки заслонки 11 проявочного устройства, в которые упираются открывающий выступ 1e и уплотняющий выступ 1f, выполняют функцию взаимного увязывания поворота контейнера подачи тонера с операцией перемещения открывания и закрывания заслонки проявочного устройства.

Открывающий выступ 1e имеет относительное расположение спереди по ходу с точки зрения направления вскрывающего перемещения заслонки 11 проявочного устройства, когда контейнер 1 подачи тонера устанавливают в устройство 10 приема тонера (Фиг.5), и уплотняющий выступ 1f имеет относительное расположение сзади по ходу.

Средство приводной передачи контейнера подачи тонера

Ниже, со ссылкой на Фиг.3, следует описание конструкции средства приводной передачи контейнера подачи тонера, предназначенного для кинематической связи с приводным зубчатым колесом 12 (приводным элементом, Фиг.5), обеспеченным в устройстве 10 приема тонера, и для передачи вращательного приводного усилия от приводного зубчатого колеса 12 на подающий элемент 4.

В настоящем варианте осуществления средство приводной передачи содержит зубчатую передачу, содержащую смежные зубчатые колеса, и оси вращения зубчатых колес установлены с возможностью вращения непосредственно на торцевой поверхности контейнера подачи тонера.

Когда контейнер 1 подачи тонера установлен в устройство 10 приема тонера после выполненной пользователем операции (в положение установки) ((C) на Фиг.10), средство приводной передачи находится в положении, удаленном в направлении по окружности от приводного зубчатого колеса 12, и поэтому не находится в кинематической связи с приводным ведущим зубчатым колесом 12, в частности не сцеплено с ним. Контейнер подачи тонера в положении установки можно извлечь из устройства приема тонера.

При такой конструкции можно исключить прижим в упор приводного зубчатого колеса 12 и средства приводной передачи (второго зубчатого колеса 6, описание которого приведено в дальнейшем) контейнера подачи тонера одного в другое во время установки контейнера подачи тонера и поэтому можно избегнуть износа или повреждения, обусловленных упором.

Затем контейнер 1 подачи тонера поворачивают вручную на заданный угол в положение готовности ((C) на Фиг.11) из положения установки. В положении готовности средство приводной передачи и ведущее зубчатое колесо 12 находятся в кинематической связи или зацеплении между собой (в состоянии зацепления).

Как поясняется в дальнейшем, контейнер подачи тонера поворачивается автоматически из положения готовности в положение подачи, в котором допускается подача тонера, с использованием средства приводной передачи.

Средство приводной передачи в настоящем примере образовано первым зубчатым колесом 5 и вторым зубчатым колесом 6, расположенными на одной продольно торцевой поверхности корпуса 1a контейнера.

Как показано на Фиг.3, ось вращения первого зубчатого колеса 5 (реверсирующего элемента) установлена с возможностью вращения на торцевой поверхности корпуса контейнера и находится в соосном сцеплении с подающим элементом 4. Центр вращения первого зубчатого колеса 5, по существу, совмещен по оси с центром вращения контейнера подачи тонера, вокруг которого контейнер подачи тонера поворачивается на заданный угол ручкой 2, приводимой в движение пользователем во время операции приведения в готовность, из положения установки к положению готовности.

Как показано на Фиг.3, второе зубчатое колесо 6 (элемент приводной передачи, элемент, воспринимающий приводное усилие) имеет ось вращения, которая установлена с возможностью вращения на торцевой поверхности корпуса контейнера в положении, удаленном от центра вращения контейнера 1 подачи тонера (эксцентрическом положении) и находится в зубчатом зацеплении с первым зубчатым колесом 5. Следовательно, центр вращения второго зубчатого колеса 6 расположен эксцентрично относительно центра вращения контейнера подачи тонера.

Применение первого зубчатого колес
