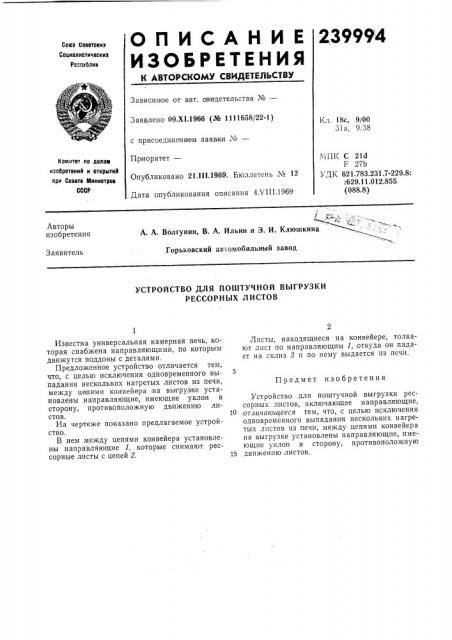

О П И С А Н И Е 239994

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Соввтскик

Социалистических

Рсспэблик

Зависимое от а вт. свидетельства №вЂ”

Заявлено 09.Х1.1966 (№ 1111658/22-1) Кл. 18с, 9/00

31а, 9,38 с присоединением заявки «¹â€”

Пр иоритет—

Опубликовано 21.lll.1969, Бюллетень № 12

Дата опубликования описания 4Х1П.1969

1 тПК С 21d

F 27b

УДК 621.783.231.7-229.8:

:629.11.012.855 (088.8) Комитет по делам нэобрвтвний и открытий при Совета Министров

СССР

Авторы изобретения

А. А. Волгунин, В. А. Ильин и Э. И. Клюшкин

Горьковский автомобильный завод

Заявитель

УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫГРУЗКИ

РЕССОРНЫХ ЛИСТОВ

Предмет изобретения

Известна универсальная камерная печь, которая снабжена направляющими, по которым движутся поддоны с деталями.

Предложенное устройство отличается тем, что, с целью исключения одновременного выпадания нескольких нагретых листов из печи, между цепями конвейера;на выгруз|ке установлены направляющие, имеющие уклон в сторону, противоположную движению листов.

На чертеже показано предлагаемое устройство.

В нем между цепями конвейера установлены направляющие 1, которые снимают рессорные листы с цепей 2.

Листы, находящиеся на конвейере, толкают лист по направляющим 1, откуда он падает на склиз 8 и по нему выдается из печи.

Устройство для поштучной выгрузки рессорных листов, включающее направляющие, 1о отличающсеоя тем, что, с целью исключения одновременного выпадания нескольких нагретых листов из печи, между цепями конвейера на выгрузке установлены направляющие, имеющие уклон в сторону, противоположную

15 движению листов.

239994
