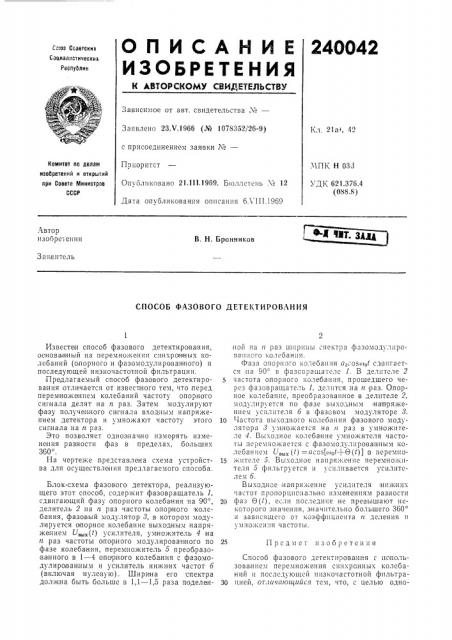

О П И С А Н И Е 240042

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сс1оз Советских

Сщиалистическнх

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 23.V.1966 ()1" 1078352/26-9) с присоединением заявки ЪЪ—! с,л 21а.1, 42

Приоритст

Комитет по делам

МПК Н 03Л изобретений и открытий при Совета Министров

СССР

Опуоликовано 21.111,1969. Бюллетень № 12

Дата опубликования описания 6ХIII.!969

УД!х 621.376.4 (088.8) Автор изобре- ения

В. Н. Бронников

3 а 51 вп тель

СПОСОБ ФАЗОВОГО ДЕТЕ1Д ИРОВАНИЯ

Прсдмет изобретения

Известен способ фазового детектирования, ос нова1оный на перемножении синхрон1ных колебаний (опорного и фазомодулирован1ного) и последующей низкочастотной фильтрации.

Предлагаемый способ фазового детектирования отличается от известного тем, что перед переиноже1нием колебаний ча стоту опорного сигнала делят на и раз. Затем модулируют фазу полученного сигнала входным напряжением детектора и умножают частоту этого сигнала на и раз.

Это позволяет однозначно измерять изменения раз ности фаз в пределах, больших

360 .

Иа чертеже представлена схема устройства для осуществления предлагаемого способа.

Блок-схема фазового детектора, реализующего этот способ, содержит фазовращатель 1, сдвигающий фазу опорного колебания на 90, делитель 2 .на и раз частоты опîplHîго колебания, фазо1вый модулятор 8, в котором модулируется опорное .колебание выходным напряжением U„,„(t) усилителя, умнохкитель 4 на и .раз частоты опорного модулированного по фазе колеба1ния, перехсножитель 5 преобразова1нного в 1 — 4 опорного колебания с фазомодулиро ванным и усилитель нижних частот б (включая нулевую). Шири1на его спектра долхк1на быть больше в 1,1 — 1,5 раза поделенHoli на !1 раз UIIipIIIihl спектра фазомОд1 Ilipoваll;Iсго ко.тсбани11.

Фаза опорно-.о колебания а соэото1 сдвигается на 90 в фазсвращатслс 1. В делителе 2 частота опорного колебания, прошедшего черс3 фазовращатель 1, делится на л раз. Опорное колебание, преобразованное в делителе 2, модулируется по фазе выходным на пряжением усилителя б в фазовом модуляторе 8.

10 Частота выходного колебания фазового модулятора 8 умножается на и раз в умножите:Ic 4. Выходное колебание умножителя частоты перемножается с фазомод1 лиро ванным колебанием U,„„(t) =асоэ(о1с/+-0(t)) в персмно15 жителе 5. Выходное напряжение перемножителя 5 фильтруется и усиливается усилителем б.

Выходное напряжение усилителя нижних

1астот пропорционально изменениям разности

20 фаз 0(t), если последние не превышают некоторого значения. значительно большего 360 и зависящего от коэффициента и деления и

i.множе;-1ия частоты.

Способ фазового детектирования с использованием перемножения синхронных колебаний и последующей низкочастотной фильтра3Q цией, от.тача!ощийси тем, что, с целью одно240042

Имх(д

Составитель М. Порфирова

Р< диктор В. Кузнецов Тскрсд T. П. Курилко Корректор T. Д. Чунаева

Закво !796 7 Тираж 460 Подписное !

1IIIIIIIlII Комитета по делал изобретений и открытий при Совете Министров СССР

Москва, Ilerrap, »р. Серова, д. 4

Типографии, rip. Сапунова, 2 з начного и3уIерения из.ие неп1ий p23HOcTjI фаз в пределах, больших 360, перед перех1ножеписм колебаний частоты опор ного сипната делят на и раз, модулируют фазу полученного сигнала выходных! iHBпряжениеу! детектора и умножают частоту этого сигнала на и раз.
