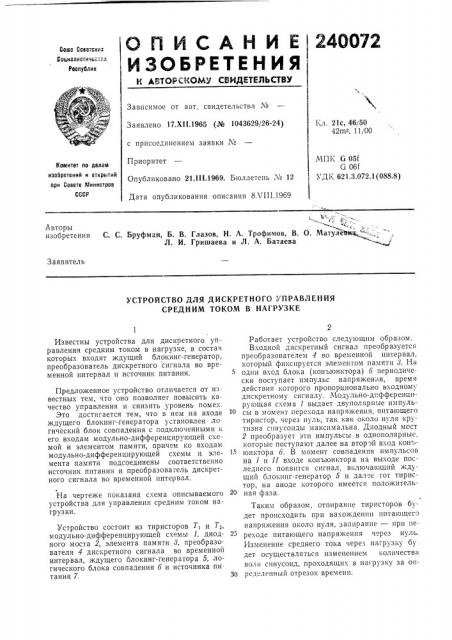

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советскнв

Яоцналнстнче-,èõ

Республик

Зависимое от авт. свидетельства ¹

Заявлено 17.XI I.1965 (№ 1043629/26-24) с присоединением заявки ¹

Приоритет

Опубликовано 21.III 1969. Бюллетень ¹ 12

Дата опубликования описания 8ХП1.1969

Кл. 21с, 46/50

42m>, 11/00

МПК С 05f

G 06f

УДК 621.3.072.1(088.8) 1тотеитет по делам ивабретеннй и открытий при Совете Министров

СССР трс т..

С. С. Бруфмаи, Б. В. Глазов, Н. Л. Трофимов, В. О. Матулевтз

Л. И. Гришаева и Л. А. Батаева

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ДИСКРЕТНОГО УЙРАВЛЕНИЯ

СРЕДНИМ ТОКОМ В НАГРУЗКЕ

Известны устройства для дискретного управления средним током в нагрузке, в состав которых входят ждущий блокинг-генератор, преобразователь дискретного сигнала во временной интервал и источник питания.

Предложенное устройство отличается от известных тем, что оно позволяет повысить качество управления и снизить уровень помех.

Это достигается тем, что в нем на входе ждущего блокинг-генератора установлен логический блок совпадения с подключенными к его входам модульно-дифференцирующей схемой и элементом памяти, причем ко входам модульно-дифференцирующей схемы и элемента памяти подсоединены соответственно источник питания и преобразовагель дискретного сигнала во временной интервал.

На чертеже показана схема описываемого устройства для управления средним током нагрузкии.

Устроиство состоит из тиристоров Тт и 7, модульно-дифференцирующей схемы 1, диодного моста 2, элемента памяти 8, преобразователя 4 дискретного сигнала во временной интервал, ждущего блокинг-генератора 5, логического блока совпадения 6 и источника питания 7.

Работает устройство следующим образом.

Входной дискретный сигнал преобразуется преобразователем 4 во временной интервал, который фиксируется элементом памяти 8. На один вход блока (конъюнктора) 6 периодически поступает импульс напряжения, время действия которого пропорционально входному дискретному сигналу. Модульно-дифференцирующая схема 1 выдает двуполярные импульсы в момент перехода напряжения, питающего тиристор, через нуль, так как около нуля крутизна синусоиды максимальна, Диодный мост

2 преобразует эти импульсы в однополярные. которые поступают далее на второй вход коньюнктора 6. В момент совпадения импульсов на 1 и П входе коныонктора на выходе последнего появится сигнал, включающий ждущий блокштг-генератор 5 и дал=е тот тиристор, на аноде которого имеется положитель20 ная фаза.

Таким образом, отпирание тиристоров будет происходить при нахождении питающего напряжения около нуля, запирание — при переходе питающего напряжения через нуль.

Изменение среднего тока через нагрузку бу дет осуществляться изменением количества волн синусоид, проходящих в нагрузку за оиЗО ределенный отрезок времени.

240072

Предмет изобретения

Составитель И. Шувалова

Редактор Б. С. Нанкина Техред T. П. Курилко Корректор Л. Г. Корогод

Заказ 1809 9 Тираж 480 Подписное

ЦНИИПИ Когиитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2

Устройство для дискретного управления средним током в нагрузке, содержащее ждущий блокинг-генератор, преобразователь дискретного сигнала во временной интервал и источник питания, отличающееся тем, что, с целью повышения качества управления и снижения уровня помех, в нем на входе ждущего блокинг-генератора установлен логический блок совпадения с подключенными к его входам модульно-дифференцирующей схемой и элементом памяти, причем ко входам модуль5 но-дифференцирующей схемы и элемента памяти подсоединены соответственно источник питания и преобразователь дискретного сигнала во временной интервал.
