Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к пылесосу, в котором используется пылесборный корпус многократного использования.

Уровень техники

Обычный пылесос создает вихревой воздушный поток в своем пылесборном корпусе для отделения пыли от всасываемого воздушного потока под действием центробежной силы, таким образом накапливая пыль в пылесборном корпусе. Это раскрыто в патентном документе 1*. Однако эта обычная конструкция не может полностью отделять пыль из-за ограничения, связанного с тем, что мощность всасывания должна поддерживаться на высоком уровне, так что пыль, накопленная в пылесборном корпусе, работает как фильтр, и, таким образом, тонкодисперсная пыль прилипает к накопленной крупной пыли, таким образом, оказывая сопротивление воздушному потоку. В результате, мощность всасывания уменьшается за короткое время. Для создания вихревого воздушного потока необходимо, чтобы всасывающий воздушный канал был сильно изогнут, и, кроме того, вихревой воздушный поток создается во время всасывания воздуха, так что потеря давления увеличивается во всасывающем воздушном канале, начиная от всасывания и заканчивая выпуском. В результате, мощность всасывания уменьшается. *Патентный документ 1: нерассмотренная заявка на патент Японии № 2000-342492.

Сущность изобретения

Настоящее изобретение решает указанные проблемы, и его целью является создание пылесоса, который всасывает пыль при мощности всасывания, поддерживаемой на высоком уровне, и сила всасывания которого практически не уменьшается во время работы пылесоса.

Пылесос согласно настоящему изобретению содержит следующие элементы для решения указанных проблем:

электрическую воздуходувку;

пылеотделительное устройство для захвата воздуха внутрь, всасываемого электрической воздуходувкой и содержащего пыль, расположенное выше по потоку воздуходувки; и

пылесборное устройство для накапливания пыли, отделенной в пылеотделительном устройстве,

при этом пылеотделительное устройство содержит воздушный канал для вихревого воздушного потока, который направляет воздух, вышедший из всасывающего отверстия и содержащий пыль, и пылеотделительное устройство также содержит фильтр для пыли, который образует, по меньшей мере, часть воздушного канала, и этот фильтр для пыли окружен пространством, в котором действует сила всасывания электрической воздуходувки.

Указанная конструкция настоящего изобретения обеспечивает создание вихревого воздушного потока в пылеотделительном устройстве, когда воздух, содержащий пыль, проходит в пылеотделительное устройство. Пыль, включающая вихревой компонент, также завихряется в полом цилиндре пылеотделительного устройства, так что крупная пыль, такая как пух и волосы, завихряется и опускается в полом цилиндре и проходит в пылесборное устройство.

Вихревой воздушный поток удаляет пыль, прилипшую к внутренней стенке полого цилиндра в фильтре для пыли, так что пыль не накапливается в фильтре и, таким образом, может сохраняться воздухопроницаемость фильтра. Всосанная пыль накапливается в пылесборном устройстве, а всасывающий воздушный канал, проходящий от всасывающего отверстия к электрической воздуходувке, обеспечивается вокруг фильтра для пыли. В результате, данная конструкция не вызывает уменьшения воздушного объема, а отлично сохраняет воздушный объем, так что пылесос согласно настоящему изобретению может быть изделием, не нуждающемся в техническом обслуживании в течение длительного периода времени.

Воздушный канал, проходящий от всасывающего отверстия к электрической воздуходувке, может отделять пыль из канала без повторения резких изгибов, расширений или сжатий воздушного потока, так что мощность всасывания может поддерживаться на высоком уровне в течение длительного периода времени. Таким образом, пылесос согласно настоящему изобретению может работать без технического обслуживания в течение длительного периода времени, в то время как он поддерживает мощность всасывания на высоком уровне, и его сила всасывания, практически, не уменьшается, несмотря на то, что он всасывает пыль.

Краткое описание чертежей

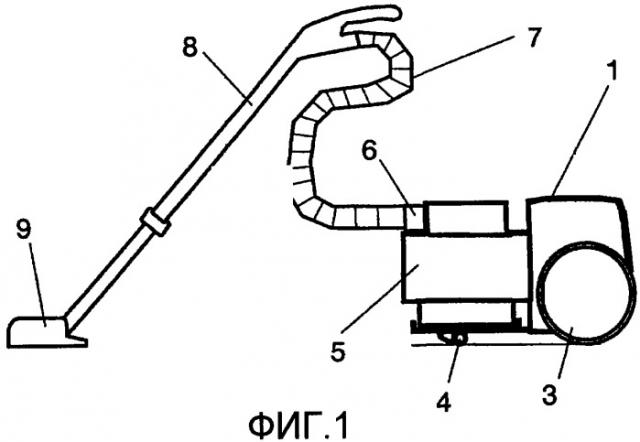

Фиг.1 представляет собой полный вид пылесоса в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.2 представляет собой вид в разрезе, показывающий конструкцию основной части пылесоса, показанного на фиг.1.

Фиг.3A представляет собой вид в разрезе спереди пылесборного корпуса пылесоса, показанного на фиг.1.

Фиг.3B представляет собой вид в разрезе сбоку пылесборного корпуса, показанного на фиг.3A.

Фиг.3C представляет собой вид в разрезе по линии A-A на фиг.3B.

Фиг.3D представляет собой вид в разрезе по линии B-B на фиг.3B.

Фиг.4 представляет собой вид в разрезе основной части второго фильтра для пыли пылесоса, показанного на фиг.1.

Фиг.5A представляет собой вид в разрезе сверху, показывающий направление воздушного потока около всасывающего отверстия пылесборного корпуса пылесоса, показанного на фиг.1.

Фиг.5B представляет собой вид в разрезе сверху, показывающий направление воздушного потока около фильтра для пыли пылесборного корпуса.

Фиг.5C представляет собой вид в вертикальном разрезе, показывающий воздушный поток, проходящий в вертикальном направлении в пылесборном корпусе.

Фиг.6 представляет собой график, показывающий отношение между количеством собранной домашней пыли и изменениями всасывающего воздушного потока; отношение измерено как в пылесосе, показанном на фиг.1, так и другом пылесосе с целью сравнения.

Фиг.7 представляет собой вид в перспективе пылесборного корпуса другого пылесоса в соответствии с вариантом осуществления настоящего изобретения.

Фиг.8A представляет собой вид в разрезе сбоку пылесборного корпуса другого пылесоса в соответствии с вариантом осуществления.

Фиг.8B представляет собой вид в разрезе по линии B-B на фиг.8A.

Фиг.9A представляет собой вид в разрезе спереди пылесборного корпуса другого пылесоса в соответствии с вариантом осуществления.

Фиг.9B представляет собой вид в разрезе по линии B-B на фиг.9A.

Фиг.10 представляет собой вид в разрезе основной части пылесоса в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.11A представляет собой вид в разрезе спереди пылесборного корпуса пылесоса, показанного на фиг.10.

Фиг.11B представляет собой вид в разрезе сбоку пылесборного корпуса, показанного на фиг.10.

Фиг.11C представляет собой вид в разрезе по линии A-A на фиг.11B.

Фиг.11D представляет собой вид в разрезе по линии B-B на фиг.11B.

Фиг.12A представляет собой вид в разрезе сверху, показывающий направление воздушного потока около всасывающего отверстия пылесборного корпуса пылесоса, показанного на фиг.10.

Фиг.12B представляет собой вид в разрезе сверху, показывающий направление воздушного потока около фильтра для пыли пылесборного корпуса.

Фиг.12C представляет собой вид в вертикальном разрезе, показывающий воздушный поток, проходящий в вертикальном направлении в пылесборном корпусе.

Фиг.13 представляет собой график, показывающий отношение между количеством собранной домашней пыли и изменениями всасывающего воздушного потока; отношение измерено как в пылесосе, показанном на фиг.10, так и другом пылесосе с целью сравнения.

Фиг.14 представляет собой вид в разрезе, показывающий конструкцию основной части ведущего зубчатого колеса пылесоса в соответствии с третьим вариантом осуществления настоящего изобретения.

Фиг.15 представляет собой график, показывающий отношение между количеством собранной домашней пыли и изменениями всасывающего воздушного потоке пылесоса, показанного на фиг.14.

Фиг.16A представляет собой вид в разрезе сбоку пылесборного корпуса в соответствии с четвертым вариантом осуществления настоящего изобретения.

Фиг.16B представляет собой вид в разрезе по линии B-B на фиг.16A.

Фиг.17 представляет собой вид в разрезе основной части первого средства для удаления пыли пылесоса во время работы.

Фиг.18 представляет собой вид в перспективе пылесборного корпуса другого пылесоса в соответствии с четвертым вариантом осуществления.

Фиг.19A представляет собой вид в разрезе сбоку пылесборного корпуса в соответствии с пятым вариантом осуществления настоящего изобретения.

Фиг.19B представляет собой вид в разрезе по линии B-B на фиг.19A.

Фиг.20 представляет собой вид в разрезе основной части во время работы, показывающий действие второго средства для удаления пыли пылесоса.

Фиг.21 представляет собой график, показывающий отношение между количеством собранной домашней пыли и изменениями всасывающего воздушного потока пылесоса; отношение измерено как в пылесосе в соответствии с пятым вариантом осуществления, так и в пылесосе в соответствии со вторым вариантом осуществления с целью сравнения.

Фиг.22 представляет собой вид в перспективе пылесборного корпуса пылесоса в соответствии с шестым вариантом осуществления настоящего изобретения.

Фиг.23 представляет собой вид в разрезе основной части во время работы, показывающий действие третьего средства для удаления пыли пылесоса.

Фиг.24 представляет собой вид в перспективе пылесборного корпуса, включающего третье средство для удаления пыли другого пылесоса в соответствии с шестым вариантом осуществления.

Фиг.25 представляет собой вид в перспективе пылесборного корпуса пылесоса в соответствии с седьмым вариантом осуществления настоящего изобретения.

Фиг.26 представляет собой вид в разрезе основной части во время работы, показывающий действие четвертого средства для удаления пыли пылесоса.

Фиг.27 представляет собой график, показывающий отношение между количеством собранной домашней пыли и изменениями всасывающего воздушного потока пылесоса; отношение измерено как в пылесосе в соответствии с седьмым вариантом осуществления, так и в пылесосе в соответствии со вторым вариантом осуществления с целью сравнения.

Фиг.28 представляет собой вид в перспективе пылесборного корпуса пылесоса в соответствии с восьмым вариантом осуществления настоящего изобретения.

Фиг.29A представляет собой вид в разрезе сбоку, показывающий состояние, в котором пыль накапливается в пылесборном корпусе пылесоса в соответствии с восьмым вариантом осуществления.

Фиг.29B представляет собой вид в разрезе сбоку, показывающий состояние, в котором дверь пылесборного корпуса открыта для выгрузки накопленной пыли.

Фиг.30 представляет собой вид в перспективе пылесборного корпуса пылесоса в соответствии с девятым вариантом осуществления настоящего изобретения.

Фиг.31A представляет собой вид в разрезе сбоку, показывающий состояние, в котором пыль накапливается в пылесборном корпусе пылесоса в соответствии с девятым вариантом осуществления.

Фиг.31B представляет собой вид в разрезе сбоку, показывающий состояние, в котором дверь пылесборного корпуса открыта для выгрузки накопленной пыли.

Фиг.32A представляет собой вид в разрезе сбоку пылесборного корпуса в соответствии с десятым вариантом осуществления настоящего изобретения.

Фиг.32B представляет собой вид в разрезе по линии B-B на фиг.32A.

Фиг.33 представляет собой вид в перспективе пылесборного корпуса пылесоса в соответствии с десятым вариантом осуществления.

Описание ссылочных позиций

1 - очистительное устройство

5 - пылесборный корпус

6 - всасывающее отверстие

21 - электрическая воздуходувка

22a - верхняя часть пылесборного корпуса

22b - средняя часть пылесборного корпуса

23 - пылеотделительное устройство

24 - пылесборное устройство

27 - фильтр для пыли

27a - первый фильтр для пыли

27b - второй фильтр для пыли

28 - третий фильтр для пыли

29a - первый воздушный канал (основной воздушный канал)

29b - второй воздушный канал (вспомогательный воздушный канал)

31 - дверь

33 - пространство

41 - гофрированный фильтр

42 - выемка

43 - уплотненная часть

51 - тонкодисперсная пыль

52 - крупная пыль

161 - первое средство для удаления пыли

191 - второе средство для удаления пыли

221 - третье средство для удаления пыли

251 - цилиндрическая корзина (четвертое средство для удаления пыли)

324 - четвертый фильтр для пыли

Подробное описание предпочтительных вариантов осуществления

Пылесос согласно настоящему изобретению содержит следующие элементы:

электрическую воздуходувку;

пылеотделительное устройство для подачи воздуха, всасываемого электрической воздуходувкой и содержащего пыль, расположенное выше по потоку воздуходувки; и

пылесборное устройство для накапливания пыли, отделенной в пылеотделительном устройстве,

при этом пылеотделительное устройство содержит воздушный канал для вихревого воздушного потока, который направляет воздух, вышедший из всасывающего отверстия и содержащий пыль, в виде вихревого воздушного потока, и пылеотделительное устройство также содержит фильтр для пыли, который образует, по меньшей мере, часть воздушного канала, и фильтр для пыли окружен пространством, в котором действует сила всасывания электрической воздуходувки.

Конструкция согласно настоящему изобретению обеспечивает создание вихревого воздушного потока в пылеотделительном устройстве, когда воздух, содержащий пыль, проходит в пылеотделительное устройство. Пыль, включающая вихревой компонент, также завихряется в полом цилиндре пылеотделительного устройства, так что крупная пыль, такая как пух и волосы, завихряется и опускается в полом цилиндре и проходит в пылесборное устройство.

Вихревой воздушный поток удаляет пыль, прилипшую к внутренней стенке полого цилиндра в фильтре для пыли, так что пыль не накапливается в фильтре и, таким образом, может сохраняться воздухопроницаемость фильтра. Всосанная пыль накапливается в пылесборном устройстве, и всасывающий канал, проходящий от всасывающего отверстия к воздуходувке, обеспечивается вокруг фильтра для пыли. В результате, данная конструкция не вызывает уменьшения объема воздуха, а отлично сохраняет его, так что пылесос согласно настоящему изобретению может не нуждаться в техническом обслуживании в течение длительного периода времени.

Воздушный канал, проходящий от всасывающего отверстия к воздуходувке, может отделять пыль из воздушного канала без повторения резких изгибов, расширений или сжатий воздушного потока, так что мощность всасывания может поддерживаться на высоком уровне в течение длительного периода времени. Пылесос согласно настоящему изобретению, таким образом, может работать без технического обслуживания в течение длительного периода времени, в то время как он поддерживает мощность всасывания на высоком уровне, и его сила всасывания, практически, не уменьшается, несмотря на то, что он всасывает пыль.

В настоящем изобретении фильтры для пыли размещаются вдоль всего воздушного канала вихревого воздушного потока. Данная конструкция позволяет обеспечивать всасывающий канал, проходящий от всасывающего отверстия к воздуходувке, вдоль всего фильтра для пыли, так что объем воздуха больше не уменьшается, и пылесос может отлично поддерживать объем воздуха и не нуждается в техническом обслуживании в течение длительного периода времени.

В настоящем изобретении пылесборное устройство размещается под фильтром для пыли, так что крупная пыль, такая как пух и волосы, завихряется в полом цилиндре фильтра для пыли и опускается более эффективно в пылесборное устройство.

В настоящем изобретении воздушный канал вихревого воздушного потока имеет, по существу, цилиндрическую форму и всасывающее отверстие размещается по касательной к этому воздушному каналу. Данная конструкция обеспечивает прохождение воздуха, содержащего пыль, в пылеотделительное устройство по касательной, так что в пылеотделительном устройстве может образовываться более мощный вихревой воздушный поток.

В настоящем изобретении основной воздушный канал образован в пространстве, образованном вдоль наружной окружности фильтров для пыли, так что сила всасывания воздуходувки может действовать на наружной окружности. Данная конструкция позволяет обеспечить более эффективно всасывающий канал, проходящий от всасывающего отверстия к воздуходувке, вдоль фильтров для пыли, так что воздушный поток больше не уменьшается, и пылесос может отлично поддерживать объем воздуха и не нуждается в техническом обслуживании в течение длительного периода времени.

В настоящем изобретении предусмотрено пылесборное устройство с вспомогательным воздушным каналом, в котором действует сила всасывания воздуходувки. Данная конструкция обеспечивает всасывание крупной пыли, которая завихряется и опускается в полом цилиндре фильтра для пыли и проходит в пылесборное устройство, в вспомогательный воздушный канал, так что крупная пыль улавливается и накапливается более эффективно в пылесборном устройстве. Кроме того, данная конструкция может предотвращать повторное прилипание пыли к фильтру для пыли в результате подъема пыли во время работы, так что данная конструкция предотвращает уменьшение объема воздуха. В результате, получен пылесос, отлично поддерживающий объем воздуха.

В настоящем изобретении вспомогательный воздушный канал, проходящий от пылесборного устройства и сообщающийся с наружной стороной фильтра для пыли, проходит через фильтр для пыли. Данная конструкция обеспечивает всасывание крупной пыли, которая завихряется и опускается в полом цилиндре фильтра для пыли и проходит в пылесборное устройство, в вспомогательный воздушный канал, и фильтрацию при помощи фильтра для пыли, так что крупная пыль может улавливаться в пылесборном устройстве более эффективно перед накоплением в пылесборном устройстве. Таким образом, пылесос может поддерживать свой объем воздуха и может не нуждаться в техническом обслуживании в течение длительного периода времени.

В настоящем изобретении пылесос снабжен третьим фильтром для пыли в вспомогательном воздушном канале. Такая конструкция обеспечивает всасывание крупной пыли, которая завихряется и опускается в полом цилиндре в фильтре для пыли и проходит в пылесборное устройство по направлению к третьему фильтру для пыли, который отфильтровывает крупную пыль. Таким образом, пыль улавливается в пылесборном устройстве более эффективно перед накоплением в пылесборном устройстве. Тонкодисперсная пыль, проходящая через третий фильтр, также отфильтровывается фильтром, так что тонкодисперсная пыль может удаляться из воздушного канала при прохождении к воздуходувке.

Данная конструкция обеспечивает более эффективное отделение крупной пыли от тонкодисперсной пыли, и крупная пыль может непосредственно улавливаться и накапливаться в пылесборном устройстве. Таким образом, пылесос может более эффективно поддерживать свой объем воздуха и может не нуждаться в техническом обслуживании в течение длительного периода времени.

Фильтр для пыли пылесоса по настоящему изобретению образован, по меньшей мере, из первого фильтра для пыли для сбора крупной пыли на стороне выше по потоку всасывающего воздушного потока и второго фильтра для пыли, расположенного на наружной окружности первого фильтра для пыли и на стороне ниже по потоку, для сбора тонкодисперсной пыли. Данная конструкция обеспечивает сбор крупной пыли, такой как пух, волосы и пищевые крошки, при помощи первого фильтра для пыли, расположенного на стороне выше по потоку, и обеспечивает сбор тонкодисперсной пыли, такой как песчинки, при помощи второго фильтра для пыли, расположенного на стороне ниже по потоку. Пух, способный засорить воздушный канал, таким образом, может улавливаться на стороне выше по потоку и завихряться в пылесборном устройстве. Таким образом, уменьшение силы всасывания может предотвращаться более эффективно.

В настоящем изобретении пылесборное устройство выполнено со вспомогательным воздушным каналом, в котором действует сила всасывания воздуходувки. Данная конструкция обеспечивает всасывание крупной пыли, которая проходит в пылесборное устройство, при помощи вспомогательного воздушного канала и фильтрацию при помощи фильтра для пыли, так что крупная пыль может улавливаться и накапливаться более эффективно в пылесборном устройстве. Таким образом, пылесос может поддерживать объем воздуха и не нуждается в техническом обслуживании в течение длительного периода времени. Кроме того, данная конструкция может предотвращать повторное прилипание пыли к фильтру для пыли в результате подъема пыли во время работы, так что данная конструкция предотвращает уменьшение объема воздуха. В результате, получен пылесос, отлично поддерживающий объем воздуха.

В настоящем изобретении пылесос выполнен с основным воздушным каналом, проходящим от воздушного канала вихревого воздушного потока к наружной окружности пылеотделительного устройства через первый и второй фильтры для пыли, и вспомогательным воздушным каналом, проходящим от пылесборного устройства к наружной окружности пылеотделительного устройства через третий и второй фильтры для пыли. Данная конструкция обеспечивает завихрение крупной пыли, такой как пух и волосы, и опускание в полом цилиндре в первом фильтре для пыли перед прохождением в пылесборное устройство и затем обеспечивает всасывание крупной пыли из пылесборного устройства по направлению к третьему фильтру, который отфильтровывает крупную пыль. Таким образом, крупная пыль улавливается и накапливается более эффективно в пылесборном устройстве. Тонкодисперсная пыль, проходящая через третий фильтр, проходит во второй фильтр на его нижнем конце и отфильтровывается вторым фильтром, а также проходит через воздушный канал и удаляется при прохождении к воздуходувке.

Данная конструкция обеспечивает более эффективное отделение крупной пыли от тонкодисперсной пыли, и крупная пыль может улавливаться и накапливаться в пылесборном устройстве. Таким образом, пылесос более эффективно может поддерживать объем воздуха и не нуждается в техническом обслуживании в течение длительного периода времени.

В настоящем изобретении пылесос снабжен третьим фильтром для пыли для сбора крупной пыли. Данная конструкция обеспечивает всасывание крупной пыли, прошедшей в пылесборное устройство, по направлению ко второму фильтру через третий фильтр; однако третий фильтр блокирует крупную пыль, такую как пух и волосы, так что крупная пыль отделяется от тонкодисперсной пыли. Таким образом, крупная пыль, такая как пух и волосы, блокирующая воздушный канал, может более эффективно улавливаться в пылесборном устройстве, так что более эффективно может быть предотвращено уменьшение объема воздуха.

В настоящем изобретении предусмотрен первый фильтр для пыли, выполненный из материала, включающего, по меньшей мере, одно из следующего: металл с перфорированными отверстиями, металлическую сетку и полимерную сетку. Данная конструкция предотвращает спутывание пыли с ориентированными волокнами, такой как пух, с первым фильтром, поскольку первый фильтр не имеет острых выступов и впадин на поверхности, так что его поверхность является более ровной, чем поверхность сетчатого фильтра для пыли, и обеспечивает непрерывное завихрение пыли с ориентированными волокнами, которая легко улавливается и накапливается в пылесборном устройстве.

В настоящем изобретении предусмотрен второй фильтр для пыли, имеющий цилиндрическую форму, полученную посредством закручивания гофрированного элемента. Использование гофрированного элемента позволяет увеличить площадь фильтра, так что сопротивление проходимости воздуха может быть уменьшено, и мощность всасывания может поддерживаться на высоком уровне в течение длительного периода времени.

В настоящем изобретении предусмотрен второй фильтр для пыли, образованный из гофрированного элемента, внутренняя стенка которого имеет U-образную форму, закругленную и образующую впадины на наружной окружности цилиндрической формы второго фильтра. Закругленные впадины предотвращают прилипание тонкодисперсной пыли ко второму фильтру для пыли и накапливанию на нем. Тонкодисперсную пыль, прилипшую к фильтру, можно легко удалить, так что может быть предотвращено уменьшение объема воздуха.

В настоящем изобретении предусмотрен пылесос с фильтром для пыли, выполненным с возможностью вращения. Данная конструкция позволяет предотвратить неравномерное прилипание пыли к фильтру, так что пыль может равномерно прилипать к фильтру. В результате, уменьшение объема воздуха в результате засорения фильтра может быть эффективно предотвращено.

В настоящем изобретении предусмотрен пылесос с первым и вторым фильтрами для пыли, по меньшей мере, один из которых выполнен с возможностью вращения. Данная конструкция позволяет предотвратить неравномерное прилипание пыли к первому или второму фильтру, так что пыль может равномерно прилипать к фильтрам. В результате, уменьшение объема воздуха в результате засорения одного из фильтров может быть эффективно предотвращено.

В настоящем изобретении предусмотрен пылесос с первым и вторым фильтрами для пыли, оба из которых выполнены с возможностью вращения вместе. Данная конструкция позволяет предотвратить неравномерное прилипание пыли к первому и второму фильтрам, так что пыль может равномерно прилипать к фильтрам. В результате, уменьшение объема воздуха в результате засорения фильтров может быть эффективно предотвращено при помощи простой конструкции.

В настоящем изобретении предусмотрен пылесос со средством для удаления пыли, прилипшей к фильтру для пыли. Данная конструкция позволяет удалять тонкодисперсную пыль, такую как песчинки, прилипшие к фильтру, так что можно более эффективно предотвращать засорение фильтра, и может быть предотвращено уменьшение объема воздуха.

В настоящем изобретении предусмотрено средство для удаления пыли, выполненное с возможностью контактирования с вращающимся фильтром для пыли. Данная конструкция позволяет удалять пыль, прилипшую к внутренней стенке фильтра для пыли вдоль всей окружности. Данное средство для удаления можно вращать вручную при помощи простой конструкции, или средство для удаления включает вращающееся приводное средство и средство управления для вращения средства для удаления пыли синхронно с воздуходувкой. В результате, воздухопроницаемость фильтра для пыли может сохраняться более эффективно, так что может быть предотвращено уменьшение объема воздуха.

В настоящем изобретении предусмотрено, по меньшей мере, одно из первого или второго вращающегося фильтра для пыли со средством для удаления пыли, контактирующим с ним, для вибрации фильтра, контактирующего со средством для удаления пыли, так что пыль, прилипшая к фильтру, может удаляться. Данная конструкция позволяет удалять пыль, прилипшую к внутренней стенке первого или второго фильтра для пыли, более эффективно. В результате, более эффективно может быть предотвращено уменьшение объема воздуха.

В настоящем изобретении предусмотрен, по меньшей мере, один из первого или второго вращающегося фильтра для пыли со средством для удаления пыли, контактирующим с ним, для соскабливания или стирания пыли, прилипшей к фильтру для пыли. Данная конструкция позволяет удалять пыль, прилипшую к внутренней стенке первого или второго фильтра для пыли, более эффективно, которая представляет собой пух или волосы, запутавшиеся на фильтре или вызывающие засорение.

В настоящем изобретении предусмотрен пылесос со средством для удаления пыли, которое выполнено с возможностью перемещения вдоль фильтра для пыли, в то время как оно контактирует с фильтром, тем самым вызывая вибрацию фильтра для удаления пыли, или соскабливание, или стирание пыли, прилипшей к фильтру. Данная конструкция позволяет легко удалять пыль, прилипшую к внутренней стенке фильтра вдоль всей окружности. Данное устройство можно вращать вручную при помощи простой конструкции, или средство для удаления включает вращающееся приводное средство и средство управления для вращения средства для удаления пыли синхронно с воздуходувкой. В результате, воздухопроницаемость фильтра для пыли может сохраняться более эффективно, так что может быть предотвращено уменьшение объема воздуха.

Третий фильтр для пыли согласно настоящему изобретению имеет форму, подобную усеченному конусу, т.е. нижний диаметр больше верхнего диаметра, и оба - верхний и нижний концы - открыты. Данная конструкция позволяет тонкодисперсной пыли, удаленной из третьего фильтра для пыли, падать в пылесборное устройство под третьим фильтром вдоль наклонной поверхности, образованной из линий шины. Может быть предотвращено повторное прилипание тонкодисперсной пыли к третьему фильтру, так что более эффективно может быть предотвращено уменьшение объема воздуха.

Фильтр для пыли согласно настоящему изобретению имеет форму, подобную усеченному конусу, т.е. нижний диаметр больше верхнего диаметра. Данная конструкция позволяет всасывать большее количество пыли, чем объем пылесборного устройства. Если всасывается большее количество пыли, чем объем пылесборного устройства, и пыль забивается в полом цилиндре в фильтре для пыли, то пыль может легко удаляться из фильтра, поскольку нижняя часть больше верхней части. Таким образом, получают пылесос, из которого легко и удобно выбрасывать пыль.

В настоящем изобретении третий фильтр для пыли выполнен с отверстием, а средство для удаления пыли размещено вблизи отверстия. Пылесборная камера, сообщающаяся с этим отверстием, расположена в пылесборном устройстве. Пыль, удаленная при помощи средства для удаления пыли, проходит через это отверстие и накапливается в этой камере. Данная конструкция может предотвращать повторное прилипание пыли к фильтру для пыли в результате подъема пыли во время работы, так что данная конструкция может дополнительно предотвращать уменьшение объема воздуха. В результате, получается пылесос, эффективно поддерживающий объем воздуха.

В настоящем изобретении на боковой стенке пылесборной камеры выполнены отверстия для выпуска воздуха для сообщения с пылесборным устройством, а четвертый фильтр для пыли расположен на отверстиях для выпуска воздуха. Данная конструкция обеспечивает воздушный канал, проходящий от пылесборного устройства к наружной окружности фильтра для пыли, через четвертый фильтр и пылесборную камеру, так что объем всасываемого воздуха трудно уменьшить даже при всасывании пыли пылесосом, и мощность всасывания может поддерживаться на высоком уровне в течение длительного периода времени.

В настоящем изобретении пыль выгружается посредством открытия нижней части пылесборного устройства. Данная конструкция позволяет тонкодисперсной пыли и крупной пыли, накопленной в пылесборном устройстве, падать под действием силы тяжести, так что пыль можно легко выгружать из пылесборного устройства. Таким образом, получен пылесос, из которого легко и удобно выбрасывать пыль.

В настоящем изобретении, по меньшей мере, одно из пылеотделительного устройства или пылесборного устройства образовано, по меньшей мере, частично из прозрачного материала. Данная конструкция позволяет пользователю видеть завихрение пыли или количество собранной пыли, так что пользователи могут определять время выброса пыли из пылесборного устройства или быстрее обнаруживать нарушение в пылесборном устройстве.

В настоящем изобретении фильтр для пыли, по меньшей мере, частично образован из прозрачного материала. Данная конструкция позволяет пользователям видеть содержание пыли, так что пользователи могут легко обнаруживать предмет, отличный от пыли.

Ниже более подробно описана конструкция пылесоса согласно настоящему изобретению. Пылесос содержит следующие элементы:

всасывающее приспособление для всасывания пыли, находящейся на полу;

электрическую воздуходувку для всасывания воздуха, перемещаемого из всасывающего приспособления и содержащего пыль;

очистительное устройство, вмещающее воздуходувку;

пылеотделительное устройство для захвата воздуха внутрь, всасываемого воздуходувкой и содержащего пыль, и отделения пыли от воздуха; и

пылесборное устройство для сбора пыли, отделенной от воздуха.

Пылеотделительное устройство содержит всасывающее отверстие для захвата воздуха внутрь, перемещаемого из всасывающего приспособления и содержащего пыль, воздушный канал для прохождения воздуха, содержащего пыль, в виде вихревого воздушного потока и фильтр для пыли для отделения пыли от воздуха и образования, по меньшей мере, части воздушного канала. Основной воздушный канал закрывает наружную окружность фильтра для пыли и соединяется с всасывающей стороной воздуходувки, так что сила всасывания воздуходувки может действовать на наружной окружности фильтра для пыли.

Для создания вихревого воздушного потока необходима следующая конструкция: воздушный канал для вихревого воздушного потока имеет, по существу, форму цилиндра, более предпочтительно, он образует цилиндр, и всасывающее отверстие образовано таким образом, что вихревой воздушный поток образуется вдоль внутренней стенки воздушного канала, и воздушный поток завихряется в направлении вдоль окружности. Более конкретно, направление всасывания всасывающего отверстия пересекается с осевым направлением цилиндра под прямыми углами, так что он может проходить в направлении вдоль окружности внутренней стенки, и направление всасывания проходит по касательной цилиндра. По существу, цилиндрическая форма включает в себя вид в поперечном разрезе овала или многоугольника, такого как восьмиугольник. Допускается любая форма, если она позволяет образовать вихревой воздушный поток в направлении вдоль окружности внутренней стенки воздушного канала.

Для создания вихревого воздушного потока в воздушном канале обычно необходимо отрицательное давление, создаваемое силой всасывания воздуходувки, действующей на внутреннюю часть воздушного канала. С этой целью первый конец, содержащий всасывающее отверстие воздушного канала, закрывается верхней поверхностью пылесборного устройства, а его второй конец герметично соединяется с пылесборным устройством, так что сила всасывания воздуходувки действует на фильтр для пыли, образованный в воздушном канале.

Более предпочтительно, вспомогательный воздушный канал расположен в соединительной части между воздушным каналом и пылесборным устройством или непосредственно в пылесборном устройстве, так что сила всасывания воздуходувки действует на вспомогательный воздушный канал. Данная конструкция позволяет получить не только силу всасывания, действующую на фильтр для пыли, но также силу всасывания, действующую приблизительно около пылесборного устройства, так что пыль, проходящая через фильтр для пыли, легче перемещается в пылесборное устройство.

Первый конец вспомогательного воздушного канала соединен с частью пылесборного устройства, а второй его конец соединен с всасывающей стороной воздуходувки или с частью уже образованного основного воздушного канала. Данная конструкция обеспечивает подобное преимущество того, что было ранее описано. Предпочтительно, третий фильтр для пыли прикреплен к первому концу вспомогательного воздушного канала для предотвращения прохождения пыли, накопленной в пылесборном устройстве, в воздуходувку. Предпочтительно, установить третье пылесборное устройство, которое не готово для засорения, особенно, когда сила всасывания воздуходувки действует на пылесборное устройство через вспомогательный воздушный канал.

Следовательно, третий фильтр для пыли используется для сбора крупной пыли, так что его трудно засорить, и он может использоваться в течение длительного периода времени. Использование третьего фильтра для сбора крупной пыли возможно способствует прохождению тонкодисперсной пыли во вспомогательный воздушный канал. Если тонкодисперсная пыль непосредственно проходит в воздуходувку, то срок службы воздуходувки умен
