Способ высокочастотной сварки
Патент 240138
Классы МПК
Способ высокочастотной сварки
Иллюстрации
Реферат

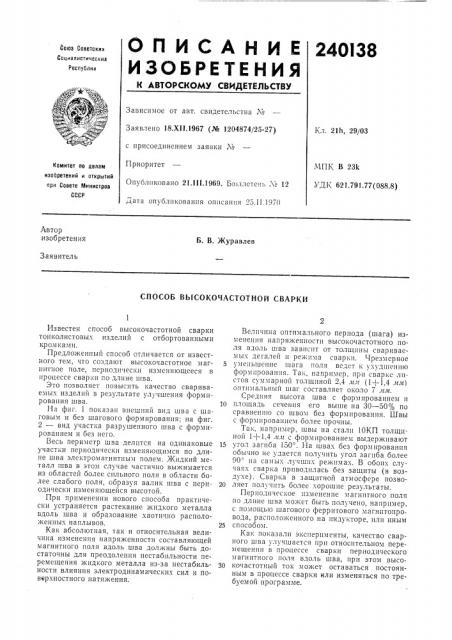

ОП ИСАН И Е
ИЗОБРЕТЕ НИ Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
240I38
Со1оз Советскиа
Социалистических
Республии
Зависимое от авт. свидетельства М
Заявлено 18.Х11.1967 (№ 1204874/25-27) Кл. 21h, 29/03 с присоединением заявки М
МПК В 23k
УД К 621.791.77(088.8) Приоритет
Опубликовано 21.III.1969. Б1оллстснь V 12
Номитет по аелати изобретений и открытий при Совете Министров
СССР
Дата опубликования огп1санпя 25.11.1970
Автор изобретения
Б. В. Журавлев
Заявитель
СПОСОБ ВЫСОКОЧАСТОТНОЙ СВАРКИ
Известен способ высокочастотной сварки тонколистовык изделий с отбортованными кромками.
Предложенный способ отличается от известного тем, что создают высокочастотное магнитное поле, периодически изменяющееся в процессе сварки по длине шва.
Это позволяет повысить качество свариваемык изделий в результате улучшения формирования шва.
1-!а фиг. 1 показан внешний вид шва с шаговым и без шагового формирования; на фиг.
2 — вид участка разрушенного шва с формированием и без него.
Весь периметр шва делится на одинаковые участки периодически изменяющимся по длине шва электромагнитным полем. Жидкий металл шва в этом случае частично выжимается из областей более сильного поля в области более слабого поля, образуя валик шва с периодически изменяющейся высотой.
При применении нового способа практически устраняется растекание жидкого металла вдоль шва и образование хаотично расположеннык наплывов.
Как абсолютная, так и относительная величина изменения напряженности составляющей магнитного поля вдоль шва должны быть достаточны для преодоления нестабильности перемещения жидкого металла из-за нестабильности влияния электродинамическик сил и поверхностного натяжения.
Величина оптимального периода (шага) изменения напряженности высокочастотного поля вдоль шва зависит от толщины свариваемы. . деталей и режима сварки. Чрезмерное
5 уменьшение шага поля ведет к у.;удшеншо формирования. Так, например, при сварке листов суммарной толщиной 2,4 лтл1 (1+1,4 .балт) оптимальный шаг составляет около 7 .ил.
Средняя высота шва с формированием и
1р площадь сечения его выше на 30 — 50Я по сравнению со швом без формирования. Швы с формированием более прочны.
Так, например, швы на стали 10КП толщиной 1+1,4 ялт с формированием выдерживают
15 угол загиба 150 . 1-!а швак без формирования обычно не удается получить угол загиба более
90 на самык лучшпк режима. . В обоик случаяк сварка приводилась без защиты (в воздуке). Сварка в защитной атмосфере позво2р ляет получить более корошие результаты.
Периодическое изменение магнитного поля по длине шва может быть получено, например, с помощью шагового ферритового магнптопровода, расположенного на индукторе, или иным
25 способом
Кяк покязяли эксперименты, качество сварного шва улучшается прп относительном перемещении в процессе сварки периодического магнитного поля вдоль шва, при этом высо30 кочастотный ток может оставаться постоянным в процессе сварки или изменяться по требуемой программе, 240138
Предмет изобретения сР е т
Составитель Л. Лапина
Корректор С. A. Кузовенкова
Техред А. А. Камышникова
Редактор А. Бер
Заказ 3871/7 Тираж 480 Подписное
ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
Способ высокочастотной сварки преимущественно тонколистовых изделий с отбортовапными кромками, отличи ощиася тем, что, с
1 ! ! целью повышения качества свариваемык изделий за счет улучшения формирования шва, создают высокочастотное магнитное поле, периодически изменяющееся в процессе сварки по
5 длине шва.
