Магнитный подшипник

Магнитный подшипник

Иллюстрации

Показать все

Реферат

Краткое описание чертежей

Большое разнообразие потенциальных практических и полезных вариантов выполнения будет легче понято из последующего подробного описания некоторых иллюстративных вариантов выполнения со ссылками на приложенные иллюстративные чертежи, на которых:

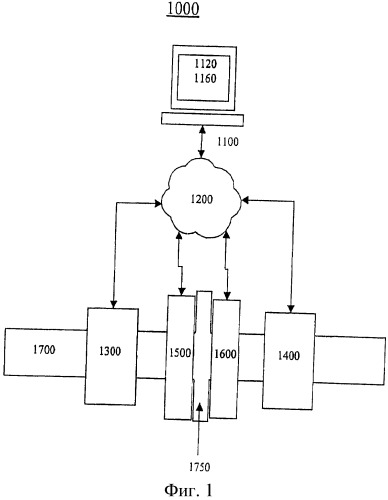

Фиг.1 является блок-схемой иллюстративного варианта выполнения системы 1000;

Фиг.2 является блок-схемой иллюстративного варианта выполнения системы 2000;

Фиг.3 изображает в аксонометрии иллюстративный вариант выполнения системы 3000 магнитного подшипника;

Фиг.4 изображает вид сбоку на иллюстративный вариант выполнения системы 4000 магнитного подшипника;

Фиг.5 изображает иллюстративный вариант выполнения неподвижной части 5000 магнитного подшипника в разобранном виде;

Фиг.6 изображает иллюстративный вариант выполнения ротационной части 6000 магнитного подшипника в разобранном виде;

Фиг.7 изображает иллюстративный вариант выполнения системы 7000, иллюстрирующий сечение А-А, показанное на Фиг.4;

Фиг.8 изображает иллюстративный вариант выполнения системы 8000, иллюстрирующий сечение В-В, показанное на Фиг.4;

Фиг.9 изображает иллюстративный вариант выполнения системы 9000, иллюстрирующий сечение С-С, показанное на Фиг.7;

Фиг.10 изображает иллюстративный вариант выполнения системы 10000, иллюстрирующий сечение D-D, показанное на Фиг.7;

Фиг.11 изображает иллюстративный вариант выполнения системы 11000, иллюстрирующий сечение Е-Е, показанное на Фиг.8; и

Фиг.12 является принципиальной схемой иллюстративного варианта выполнения способа 12000.

Определения

Когда следующие термины по существу используются в данном тексте, то к ним применимы сопутствующие определения. Эти термины и определения представлены без ограничений и, в соответствии с заявкой, заявитель сохраняет за собой право переопределять эти термины во время рассмотрения данной заявки или любой заявки, приоритет которой заявляется по дате подачи данной заявки. С целью интерпретации пункта формулы изобретения любого патента, приоритет которого заявлен по данной заявке, каждое определение (или переопределенный термин, если оригинальное определение было исправлено во время рассмотрения дела по этому патенту) действует как ясное и точно выраженное отрицание предмета изобретения за пределами этого определения:

упоминание в единственном числе - по меньшей мере, один;

«получать» - принимать;

«действие» - деятельность, акт, функция, шаг и/или процесс и/или его часть;

«выполненный» - подходящий, пригодный и/или способный к выполнению указанной функции;

«адаптер» - устройство, используемое для влияния на рабочую совместимость различных частей одной или более деталей устройства системы;

«воздух» - газ атмосферы Земли;

«усилитель» - устройство, увеличивающее силу сигналов, проходящих через него;

«и/или» - либо совместно с, либо как альтернатива к;

«кольцевой» - в форме кольца;

«устройство» - прибор или приспособление для конкретной цели;

«приложенный» - связанный непосредственно и/или косвенно с;

«приблизительно» - примерно и/или почти так же как.;

«соответствующий» - связанный с и/или относящийся к;

«автоматически» - действующий и/или работающий до известной степени существенно независимо от внешнего человеческого влияния и/или контроля, например, автоматический выключатель света может включаться, когда он «видит» человека в своем поле зрения, без того, чтобы человек вручную управлял выключателем света;

«осевой» - расположенный на, вокруг или в направлении оси;

«между» - в разделяющем и/или промежуточном интервале к;

«может» - выполнен с возможностью, по меньшей мере, в некоторых вариантах выполнения;

«вызывать» - быть причиной, провоцировать, ускорять, производить, выявлять, приводить к результату и/или влиять на;

«монтажная плата» - тонкая, по существу плоская плата, к которой монтируются, присоединяются и/или взаимосоединяются электронные компоненты и/или втулки, в общем случае путем сварки. Выводы компонента и выводы интегральной схемы могут проходить через отверстия («сквозные отверстия») в плате или они могут быть установлены на поверхности, и в этом случае отверстия не требуются (хотя все же они могут использоваться для соединения различных слоев платы);

«сообщать» - передавать информацию;

«коммуникационный порт» - соединитель для коммуникационного интерфейса;

«коммуникативно» - соединение таким способом, которыЙ способствует коммуникации;

«компонент» - составляющий элемент и/или часть;

«содержать» - включать, но не ограничиваться тем, что следует далее;

«конфигурировать» - конструировать, приспосабливать, настраивать, придавать форму и/или делать подходящим и/или пригодным для определенной цели;

«соединять» - физически или логически связывать, сцеплять, смыкать, и/или скреплять два или более объекта;

«соединение» - физический и/или логический связующий элемент и/или канал между двумя или больше точками в системе, например провод, оптическое волокно, беспроводная связь, и/или виртуальный канал и т.д.;

«контроллер» - (сущ.) механическое или электронное устройство, используемое для управления машиной в заранее определенных пределах;

«управлять» - (гл.) иметь авторитетное и/или доминирующее влияние на, служить причиной действия заранее заданным образом, руководить, приспосабливать к требованию и/или регулировать;

«преобразовывать» - трансформировать, приспосабливать и/или изменять, например, от первой формы ко второй форме;

«соответствующий» - связанный, сопряженный, сопутствующий, схожий в предназначении и/или положении, совместимый во всех отношениях, и/или эквивалентный и/или согласующийся по количеству, величине, параметрам, количеству и/или степени;

«присоединять» - связывать, соединять и/или сцеплять вместе две вещи;

«выполнять» - делать, создавать, формировать, производить и/или привести к существованию;

«данные» - информация, представленная в форме, подходящей для обработки информационным устройством;

«структура данных» - организация совокупности данных, которая делает возможным эффективное управления данными, и/или логическое соотношение между элементами данных, которое разработано таким образом, чтобы поддерживать определенные функции манипулирования данными. Структура данных может содержать метаданные для описания свойств структуры данных. Примеры структур данных могут содержать следующее: массив, словарь, диаграмма, неупорядоченный массив, динамическую память, связанный список, матрица, объект, очередь, кольцо, стек, дерево и/или вектор;

«определять» - устанавливать значение, отношения, очертание, форму и/или структуру; и/или точно и/или определенно описать и/или определить;

«градус» - единица угловой меры, равной по величине к 1/360 полного оборота в заранее заданной плоскости;

«детектировать» - измерить, осознать, идентифицировать, открыть, установить, реагировать на и/или допустить существование, присутствие и/или явление чего-либо;

«определить» - получить, вычислить, решить, вывести, установить и/или выяснить;

«устройство» - техническое средство, предназначенное для конкретной цели;

«расположенный» - размещенный, установленный и/или направленный;

«каждый» - любой из группы, рассматриваемый индивидуально;

«электрический» - связанный с производством, распределением и/или работой посредством электричества;

«электроэнергия» - энергия, характеризующаяся потоком электрического заряда через проводник;

«электрически» - касаясь, связано с или работая посредством электричества;

«электромагнит» - сердечник из магнитного материала, выполненный таким образом, что он окружен катушкой провода, через которую электрический ток передается для намагничивания сердечника;

«оценить» - вычислить и/или определить приблизительно и/или ориентировочно;

«первый» - находящийся прежде всех других в иллюстративном упорядочивании;

«поток» - непрерывный перенос;

«от» - используется для указания источника;

«дополнительно» - кроме того;

«промежуток» - пространство между элементами;

«генерировать» - создавать, производить, воспроизводить, давать начало и/или приводить к существованию;

«больше» - больший и/или больше чем;

«половина» - приблизительно пятьдесят процентов;

«осязательный» - включающий человеческое восприятие кинестетического движения и/или человеческого осязания. Среди многих потенциальных осязательных явлений присутствуют многочисленные ощущения, различия в положении тела при ощущениях и изменения, основанные на времени, при ощущениях, которые воспринимаются, по меньшей мере частично, невизуальными, незвуковыми и необонятельными способами, в том числе ощущения тактильного (касательного) контакта, активного контакта, хватания, давления, трения, тяги, скольжения, растягивания, силы, вращающего момента, воздействия, прокола, вибрации, движения, ускорения, толчка, пульса, направления, положения конечности, силы тяжести, текстуры, промежутка, перерыва, вязкости, боли, зуда, влажности, температуры, теплопроводности и теплоемкости;

«тепло» - энергия, связанная с движением атомов и/или молекул и способная к передаче через твердые среды и жидкие среды путем теплопроводности, через жидкие среды путем конвекции и через жидкие среды и/или пустое пространство путем радиации;

«втулка» - центральная часть магнитного подшипника, выполненная таким образом, чтобы быть присоединенной к ротору машины;

«дюйм» - единица длины, равной одной двенадцатой фута;

«информация» - факты, термины, понятия, фразы, выражения, команды, числа, знаки и/или символы и т.д., которые связаны с предметом. Иногда используется как синоним к данным, а иногда используется для описания организованных, преобразованных и/или обработанных данных. Как правило, возможно автоматизировать определенные действия, включающие управление, организацию, хранение, преобразование, коммуникацию и/или представление информации;

«информационное устройство» - любое устройство, на котором расположена машина с конечным числом состояний, способная к осуществлению по меньшей мере части способа, структуры и/или или графического пользовательского интерфейса, описанных здесь. Информационное устройство может содержать хорошо известные коммуникативно связанные компоненты, такие как один или более одного сетевого интерфейса, один или более одного процессора, одно или более одного запоминающего устройства, содержащего инструкции, одно или более одного устройства ввода/вывода и/или один или более одного пользовательского интерфейса (например, соединенного с устройством ввода/вывода), через которые информация может быть предоставлена для выполнения одной или более функций, описанных здесь. Например, информационное устройство может быть любым компьютером общего назначения и/или компьютером особого назначения, таким как персональный компьютер, система видеоигры (например, PlayStation, Nintendo Gameboy, X-Вох и т.д.), автоматизированное рабочее место, сервер, миникомпьютер, универсальная вычислительная машина, суперкомпьютер, компьютерный терминал, ноутбук, миниатюрный компьютер, и/или Карманный Персональный Компьютер (КПК), iPod, подвижный терминал, устройство Bluetooth, коммуникатор, смартфон (такой как устройство, подобное Treo), приемник служба сообщений (например, Blackberry), пейджер, факсимиле, мобильный телефон, традиционный телефон, телефонное устройство, запрограммированный микропроцессор или микроконтроллер и/или периферийные элементы интегральной схемы, цифровой сигнальный процессор, специализированная интегральная схема или другая интегральная схема, аппаратная электронная логическая схема, такая как схема дискретных элементов и/или программируемое логическое устройство, такие как ПЛУ, ПЛМ, программируемая вентильная матрица или ПМЛ или подобное, и т.д.;

«инициализировать» - подготовить что-либо к использованию и/или некоторому событию в будущем;

«устройство ввода/вывода» - любое устройство ввода и/или вывода, ориентированное на сенсорное восприятие, такое как звуковое, визуальное, осязательное, обонятельное и/или ориентированное на вкус устройство, включая, например, монитор, дисплей, проектор, дисплей, находящийся наверху, клавиатура, мышь, трекбол, джойстик, геймпад, колесо, сенсорная панель, сенсорный экран, указывающее устройство, микрофон, колонка, видеокамера, камера, сканер, принтер, осязательное устройство, вибратор, осязательный тренажер и/или осязательную подушку, потенциально включающее порт, к которому может быть присоединено или прикреплено устройство ввода/вывода;

«устанавливать» - соединить или установить в положении и подготовить к использованию;

«ступица» - часть вала, выполненная таким образом, чтобы принимать устанавливаемый подшипник;

«соединительная коробка» - ограждение, которое содержит в себе электрические провода или кабели;

«слоистая пластина» - тонкий металлический лист, выполненный таким образом, чтобы увеличить сопротивление ротационной части магнитного подшипника;

«меньше чем» - имеющий измеримо меньшую величину и/или угол по сравнению с чем-либо еще;

«расположенный» - находящийся в конкретном месте и/или положении;

«машинные команды» - указания, выполненные таким образом, чтобы приводить машину, такую как информационное устройство, к выполнению одной или более конкретных действий, операций и/или функций. Указания, которые могут иногда образовывать объект, называющийся «процессором», «ядром», «операционной системой», «программой», «приложением», «сервисной программой», «подпрограммой», «скриптом», «макросом», «файлом», «проектом», «модулем», «библиотекой», «классом» и/или «объектом» и т.д., могут быть выполнены как машинный код, исходный код, Выходной код, исполнительный код, компилированный код, интерпретируемый код и/или выполнимый код и т.д., "в аппаратном обеспечении, программно-аппаратном обеспечении и/или программном обеспечении;

«машиночитаемый носитель» - физическая структура, с которой машина, такая как информационное устройство, компьютер, микропроцессор, и/или контроллер и т.д., может получать и/или хранить данные, информацию и/или инструкции. Примерами могут служить запоминающие устройства, перфокарты и/или оптически читаемые формы и т.д.;

«магнитный» - обладающий свойством притягивания железа и других определенных материалов благодаря окружающему силовому полю;

«магнитный подшипник» - подшипник, который удерживает нагрузку посредством магнитной левитации;

«большинство» - больше половины из общего количества;

«может» - позволяется и/или разрешается, по меньшей мере в некоторых вариантах выполнения;

«запоминающее устройство» - устройство, способное хранить аналоговую или цифровую информацию, такую как инструкции и/или данные. Примерами могут служить энергонезависимая память, энергозависимая память, оперативная память, ОЗУ, память только для чтения, ПЗУ, флэш-память, магнитный носитель, жесткий диск, дискета, магнитная лента, оптический носитель, оптический диск, компакт-диск, CD, универсальный цифровой диск, DVD и/или RAID-массив (матрица недорогих дисковых накопителей с избыточностью) и т.д. Запоминающее устройство может быть соединено с процессором и/или может хранить инструкции, предназначенные для их выполнения процессором, согласно варианту выполнения, раскрытому в настоящей заявке.

«способ» - процесс, процедура и/или набор связанных действий для достижения чего-либо;

«модульный» - содержащий по существу неразрушимо отделимые части;

«более» - больше;

«сеть» - коммуникативно связанное множество узлов, коммуникационных устройств и/или информационных устройств. Через сеть такие устройства могут быть соединены, например через проводные и/или беспроводные средства, такие как кабели, телефонные линии, линии электропередачи, оптические волокна, радиоволны и/или световые лучи и т.д., чтобы делить между собой ресурсы (такие как принтеры и/или запоминающие устройства), обмениваться файлами и/или допускать электронную коммуникацию между собой. Сеть может быть и/или может использовать любое из большого разнообразия подсетей и/или протоколов, таких как коммутатор абонентских линий, публичный коммутатор, узел пакетной коммуникации, без установления соединения, беспроводной, виртуальный, радио, информационный, телефон, витая пара, простая традиционная телефонная система (POTS), не POTS, DSL, сотовый, телекоммуникации, видеораспределение, кабельный, наземный, микроволновый, радиовещательный, спутниковый, широкополосный, корпоративный, глобальный, национальный, региональный, широкообластной, основной, переключенный пакетной коммутацией TCP/IP, IEEE 802.03, Ethernet, быстрый Ethernet, Token Ring, местная область, широкая область, IP, общественный Интернет, интранет, частный, ATM, Ultra Wide Band (UWB), Wi-Fi, BlueTooth, Airport, IEEE 802.11, IEEE 802. На, IEEE 802.11b, IEEE 802.11g, X-10, электромощностной, многодоменный, локальная сеть контроллеров CAN, Modbus, последовательный протокол и/или мультизональная подсеть и/или протокол, один или более провайдер услуг Интернета и/или одно или более информационное устройство, такое как переключатель, маршрутизатор и/или шлюз, не связанный напрямую с локальной сетью, и т.д. и/или любые эквиваленты вышеперечисленного;

«сетевой интерфейс» - любое физическое и/или логическое устройство, система, и/или процесс, способный к подсоединению информационного устройства к сети. Иллюстративные сетевые интерфейсы включают телефон, сотовый телефон, сетевой модем, телефонный модем передачи данных, факсимильный модем, беспроводной приемопередатчик, карту локальной сети Ethernet, кабельный модем, интерфейс цифровой абонентской линии, мост, ядро, маршрутизатор или другое подобное устройство, программное обеспечение для управления таким устройством и/или программное обеспечение для обеспечения функций такого устройства;

«никакой» - ни один из;

«смещение» - выделять перемещением один объект относительно чего-либо еще;

«пакет» - общий термин для обозначения набора данных, организованного определенным образом для передачи, такой как в пределах и/или через сеть, такую как цифровая сеть с пакетной коммутацией, и содержащего данные, которые будут переданы, и определенная управляющая информация, такая как адрес назначения.

«пара» - что-либо в количестве двух;

«процент» - одна сотая часть;

«пластина» - плоское твердое тело;

«множество» - нахождение во множественном числе и/или больше чем одно;

«часть» - доля, составляющая, секция, процент, процентная часть и/или количество, меньшее, чем общее целое. Может быть визуально, физически и/или фактически различимо и/или неразличимо;

«положение» - место и/или местоположение, часто относительно исходной точки;

«располагать» - помещать и/или определять местоположение;

«мощность» - энергия, мера энергии и/или работы и/или скорость, с которой выполняется работа, выраженная как объем работы в единицу времени и обыкновенно измеряемая в таких единицах, как ватт и лошадиная сила;

«заранее заданный» - установленный заранее;

«процессор» - машина и/или виртуальная машина аппаратного оборудования, программно-аппаратного обеспечения и/или программного обеспечения, содержащая набор машиночитаемых инструкций, предназначенных для выполнения определенной задачи. Процессор может использовать механические, пневматические, гидравлические, электрические, магнитные, оптические, информационные, химические и/или биологические принципы, механизмы, сигналы и/или входную информацию, чтобы выполнить задачу(и). В определенных вариантах выполнения процессор может воздействовать на информацию путем ее управления, анализа, модификации и/или преобразования, передавать информацию для использования в соответствии с выполнимой процедурой и/или информационным устройством и/или направлять информацию к устройству выхода. Процессор может функционировать как центральный процессор, местный контроллер, удаленный контроллер, параллельный контроллер и/или распределенный диспетчер и т.д. Если не указано иначе, процессор может быть устройством общего назначения, таким как микроконтроллер и/или микропроцессор, такой как серия микропроцессоров Pentium IV, произведенная Intel Corporation в Санта-Кларе, штат Калифорния. В определенных вариантах выполнения процессор может быть устройством, посвященным цели, таким как специализированная интегральная схема (ASIC) или программируемая вентильная матрица (FPGA), он был разработан таким образом, чтобы выполнять в своем аппаратном оборудовании и/или программно-аппаратном обеспечении по меньшей мере часть раскрытого здесь варианта выполнения. Процессор может быть расположен на контроллере и использовать его возможности;

«проектировать» - вычислять, оценивать или предсказывать;

«обеспечивать» - снабжать, подавать, давать, передавать посылать, и/или делать доступным;

«модулированный шириной импульса» - закодированный посредством модуляции ширины импульса;

«радиальный» - относящийся к подшипнику, выполненному таким образом, чтобы ограничивать смещение, по существу радиальное к центру вращения и/или перпендикулярно к оси вращения;

«радиально» - исходя из и/или сходясь к общему центру;

«получать» - собирать, брать, приобретать, присваивать и/или принимать;

«рекомендовать» - предлагать, хвалить, одобрять и/или поддерживать;

«относительно» - касательно чего-либо;

«воспроизводить» - показывать, оповещать, говорить, печатать и/или иначе сделать воспринимаемым для человека, например в виде данных, команд, текста, графики, аудио, видео, анимации и/или гиперссылок и т.д., например, посредством любых визуальных, звуковых и/или осязательных средств, таких как дисплей, монитор, принтер, электронную бумагу, зрительное внедрение, слуховое внедрение, колонку и т.д.;

«многократно» - снова и снова; повторно;

«делать запрос» - выражать потребность и/или желание; спрашивать и/или просить;

«запрос» - то, что сообщает выражение желания и/или то, что запрашивается;

«кольцо» - по существу тороидальный элемент, который можно представить как образованный в результате вращения по замкнутой петле (например, такой как эллипс, круг, неправильная кривая, многоугольник и т.д.) вокруг неподвижной линии, находящейся снаружи петли;

«вращение» - осуществление поворота вокруг оси;

«ротор» - ротационная часть машины;

«указанный» - при использовании в заявке на систему или устройство, артикль, указывающий на последующий термин заявки, введенный ранее;

«второй» - находящийся непосредственно после первого предмета в иллюстративном упорядочивании;

«сектор» - часть круглого объекта, ограниченная двумя радиусами и включенной дугой;

«выбирать» - сделать и/или указать выбор и/или выборку из нескольких альтернативных вариантов;

«сенсорный датчик» - устройство, предназначенное для автоматического восприятия, распознавания, обнаружения и/или измерения физического свойства (такого как давление, температура, поток, масса, тепло, свет, звук, влажность, близость, положение, скорость, вибрация, громкость, напряжение, течение, емкость, сопротивление, индуктивность и/или электромагнитная радиация и т.д.), и преобразования этого физического количества в сигнал. Примерами могут служить бесконтактные выключатели, измерительные преобразователи, фотодатчики, термопары, устройства указания уровня, датчики скорости, акселерометры, индикаторы электрического напряжения, индикаторы электрического тока, индикаторы вкл/выкл и/или расходомеры и т.д.;

«отдельный» - отличный, различный;

«отделять» - разъединять, делать промежуток, устанавливать или держать отдельно и/или располагать между;

«набор» - связанное множество;

«сигнал» - информация, такая как машинные инструкции для действий и/или одна или большее количество букв, слов, знаков, символов, сигнальных флажков, визуальных дисплеев и/или специальных звуков и т.д. имеющий заранее заданное значение, закодированное как автоматически обнаруживаемые изменения в физической переменной, такие как пневматическая, гидравлическая, акустическая, жидкая, механическая, электрическая, магнитная, оптическая, химическая и/или биологическая переменная, такие как мощность, энергия, давление, скорость потока, вязкость, плотность, вращающий момент, воздействие, сила, напряжение, поток, сопротивление, намагничивающая сила, интенсивность магнитного поля, поток магнитного поля, плотность магнитного потока, сопротивление, проницаемость, коэффициент отражения, длина оптической волны, поляризации, коэффициента отражения, коэффициента пропускания, изменения фазы, концентрации и/или температуры и т.д. В зависимости от контекста закодированный сигнал и/или информация может быть синхронной, несинхронной, твердой в реальном времени, мягкой в реальном времени, неоперативный, непрерывно производимой, непрерывно изменяющейся, аналоговой, дискретно производимой, дискретно изменяющейся, квантованной, цифровой, широковещательной, многоадресной, одноадресной, передаваемой, переносимой, полученной, непрерывно измеряемой, дискретно измеряемой, обрабатываемой, закодированной, зашифрованной, мультиплексированной, модулированной, развернутой, свернутой, демодулированной, обнаруженной, демультиплексированной, расшифрованной и/или раскодированной и т.д.;

«передача сигналов» - посылка сообщения к;

«источник» - оригинальный и/или промежуточный передатчик движения и/или связанная группа таких передатчиков и/или точка, у которой что-либо начинается, внезапно возникает и/или из которой это исходит и/или получается;

«статичный» - постоянный и/или стационарный относительно вращающегося компонента;

«статор» - постоянная часть, в или вокруг которой вращается другая часть (ротор);

«хранить» - вмещать, держать, содержать, помещать и/или копировать в и/или на машиночитаемое средство;

«по существу» - в значительной, большой и/или существенной, но не обязательно целой и/или всей степени и/или объеме;

«поддерживать» - выдерживать вес, особенно снизу;

«система» - совокупность механизмов, устройств, данных и/или инструкций, причем совокупность разработана для выполнения одной или более определенных функций;

«цель» - предназначение;

«три» - количественное числительное, равное один плюс один плюс один;

«осевая нагрузка» - относительно подшипника, выполненного таким образом, чтобы ограничить смещение по существу параллельно к оси вращения;

«точка контакта» - относительно поверхности сборки магнитного подшипника, поверхность, предназначенная для отделения статичной части сборки магнитного подшипника от части магнитного подшипника, выполненной таким образом, чтобы вращаться, когда магнитные поля сборки магнитного подшипника недостаточны для поднятия ротора;

«перенос» - передача от одного устройства, места и/или состояния к другому;

«переносить» - передавать от одного устройства, места и/или состояния к другому;

«передавать» - обеспечивать, снабжать, доставлять, посылать как сигнал и/или сообщать (например, силу, энергию и/или информацию) от одного места и/или вещи другому;

«два» - количественное числительное, равное один плюс один;

«пользовательский интерфейс» - устройство и/или программа для передачи информации пользователю и/или запрашивания информацию у пользователя. Пользовательский интерфейс может содержать, по меньшей мере, одно из: текстовый, графический, звуковой, видео, анимационный и/или осязательный элемент. Текстовый элемент может быть представлен, например, принтером, монитором, дисплеем, проектором и т.д. Графический элемент может быть представлен, например, через монитор, дисплей, проектор и/или устройство визуальной индикации, такое как свет, флаг, маячок и т.д. Звуковой элемент может быть представлен, например, через колонку, микрофон и/или другое звуковоспроизводящее и/или звукопринимающее устройство. Видеоэлемент или анимационный элемент могут быть представлены, например, через монитор, дисплей, проектор и/или другое визуальное устройство. Осязательный элемент может быть представлен, например, через очень низкочастотную колонку, вибратор, сенсорный стимулятор, сенсорную накладку, симулятор, клавиатуру, клавиатуру, мышь, трекбол, джойстик, геймпад, колесо, сенсорную панель, сенсорный экран, указывающее устройство и/или другое осязательное устройство и т.д. Пользовательский интерфейс может содержать один или более одного текстового элемента, такой как, например, одну или несколько букв, число, символ и т.д. Пользовательский интерфейс может содержать один или большее количество графических элементов, таких как, например, изображение, фотографию, рисунок, иконку, окно, строку заголовка, панель, лист, ярлык, чертеж, матрицу, таблицу, форму, календарь, очертание, структуру, диалоговое окно, статичный текст, текстовое окно, список, список выбора, выскакивающий список, прокручиваемый список, меню, панель инструментов, установочный модуль, флажок, кнопку-переключатель, гиперссылку, браузер, кнопку, управляющий элемент, цветовую палитру, панель предварительного просмотра, цветовое колесо, цифровой диск, регулятор, полосу прокрутки, курсор, строку состояния, степпер и/или индикатор состояния и т.д. Текстовый и/или графический элемент может использоваться для того, чтобы выбирать, программировать, регулировать, изменять, определять и т.д. внешний вид, фоновый цвет, фоновый стиль, тип границы, толщину границы, цвет переднего плана, шрифт, стиль шрифта, размер шрифта, выравнивание, межстрочный интервал, выравнивание, максимальную длину данных, проверку правильности данных, запросы, тип курсора, тип указателя, автоматическую установку размера, положение и/или размер и т.д. Пользовательский интерфейс может содержать один или большее количество звуковых элементов, таких как, например, регулировку громкости, регулировку тональности, регулировку скорости, дешифратор голоса и/или один или большее количество элементов для управления проигрыванием звука, скоростью, паузами, быстрой прокруткой, обратной прокруткой и т.д. Пользовательский интерфейс может содержать один или большее количество видеоэлементов, таких как, например, элемент, управляющий проигрыванием видео, скоростью, паузами, быстрой прокруткой, обратной прокруткой, увеличением масштаба изображения, уменьшением масштаба изображения, вращением и/или наклоном и т.д. Пользовательский интерфейс может содержать один или большее количество анимационных элементов, таких как, например, элемент, управляющий проигрыванием анимации, паузами, быстрой прокруткой, обратной прокруткой, увеличением масштаба изображения, уменьшением масштаба изображения, вращением, наклоном, цветом, интенсивностью, скоростью, частотой, внешним видом и т.д. Пользовательский интерфейс может содержать один или большее количество осязательных элементов, таких как, например, элемент, использующий осязательный раздражитель, силу, давление, вибрацию, движение, смещение, температуру и т.д.;

«через» - путем и/или при использовании;

«том» - дисковод и/или виртуальный дисковод;

«клин» - элемент, содержащий две по существу плоских, по существу радиальных лицевых стороны, которые разделены острым углом и ограничены по существу дугообразной и/или плоской лицевой стороной, и содержащий противостоящую пару по существу параллельных, по существу в форме сектора лицевых сторон, которые по существу перпендикулярны к двум по существу плоским, по существу радиальным лицевым сторонам;

«когда» - во время того, как;

«причем, при этом» - в отношении которого; и; и/или в дополнение к.

Подробное описание

Конкретные иллюстративные варианты выполнения содержат систему, которая может содержать статичную часть радиального магнитного подшипника. Статичная часть радиального магнитного подшипника может содержать электромагниты. Статичная часть радиального магнитного подшипника может содержать усилители с модуляцией ширины импульса, каждый из которых может быть выполнен таким образом, чтобы обеспечивать электроэнергией соответствующий электромагнит из множества электромагнитов.

Конкретные иллюстративные варианты выполнения могут содержать относительно компактный, высокоэффективный, недорогой магнитный подшипник, предназначенный для использования в машине с вращающимися валами. В конкретных иллюстративных вариантах выполнения электронное оборудование для магнитного подшипника, которое может содержать согласование датчика, цифровую обработку и/или усиление мощности, может быть установлено внутри конструкции статора магнитного подшипника. Магнитный подшипник может содержать контактные поверхности, предназначенные для удержания вала, когда магнитный подшипник либо выключен, либо неисправен.

Магнитные подшипники могут быть использованы для поддержания и размещения вращающегося оборудования для применений, в которых присутствует одна или более из следующих спецификаций:

низкое механическое изнашивание;

отсутствие смазки;

относительно высокие скорости вращения (например, между приблизительно 3600 и приблизительно 100000 оборотов в минуту);

работа в агрессивной среде и/или

относительно низкие фрикционные потери.

Конкретные иллюстративные системы магнитного подшипника могут содержать электромагниты, датчики и/или электронные элементы управления. Электрические соединения между электронными элементами управления и электромагнитами могут передавать электрические токи, связанные с работой магнитного подшипника. Радиальный подшипник может быть выполнен таким образом, чтобы поддерживать вращающийся вал в поперечном направлении. Радиальный подшипник может содержать три или большее количество электромагнитов и/или датчиков. Упорный подшипник может быть выполнен с возможностью ограничения движения вращающегося вала в продольном (осевом) направлении. Упорный подшипник может содержать два или большее количество электромагнитов и два или большее количество датчиков. Система с пятью осями может содержать два радиальных подшипника и один или большее количество упорных подшипников, которые в совокупности могут содержать приблизительно десять электромагнитов и/или приблизительно десять датчиков.

Электроэнергия для магнитного подшипника может передаваться от источника электроэнергии на усилители и/или электромагниты магнитного подшипника. Усилители могут быть усилителями непрерывного типа и/или коммутирующими усилителями, такими как усилители с модуляцией ширины импульса (МШИ). Поскольку каждый электромагнит в магнитном подшипнике может вести себя как большая индуктивность, соединенная последовательно с маленьким сопротивлением, реактивная мощность, текущая к каждому электромагниту, может быть высокой, но фактическая полезная энергия, которая течет к магнитным подшипникам, может быть относительно небольшой, даже для относительно больших уровней тока в магнитном подшипнике. Поскольку относительно небольшое количество мощности может быть рассеяно в усилителях и электромагнитах, ток, протекающий между источником электроэнергии и усилителем для каждого электромагнита, может быть лишь незначительной долей от электрического тока, протекающего в иллюстративном электромагните. В конкретных иллюстративных вариантах выполнения электрический ток в электромагните может быть приблизительно в десять раз выше, чем электрический ток, текущий к иллюстративному усилителю.

Поскольку ток, протекающий между усилителями и электромагнитами, может быть больше, чем ток между усилителями и электромагнитами, в конкретных иллюстративных вариантах выполнения усилители и электромагниты могут быть размещены в относительной непосредственной близости друг к другу. В конкретных иллюстративных вариантах выполнения магнитный подшипник может содержать электронное управление. Усилители могут быть расположены в относительной непосредственной близости от электромагнитов.

В конкретных иллюстративных вариантах выполнения провода между усилителями и электромагнитами могут быть относительно короткими и быть расположе
