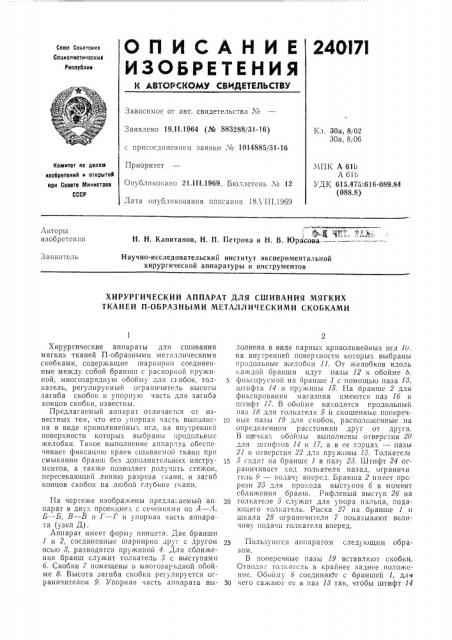

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

240I7I

Соеа Сосетскит

Сопиалистипесиил

Республии

Зависимое от авт. свидетельства ¹

Заявлено 19.ll.1964 (¹ 883288/31-16) с присоединением заявки ¹ 1014885/31-16

Приоритет

Опубликовано 2i.ill.1969. Бюллетень ¹ 12

Дата опубликования описания 18Л 111.1969

Кл. 30а, 8/02

30а, 8,06.ЧПК А 61b

А 61Ь

УДК 615.475:616-089.84 (088.8) Комитет по делам изобретений и отирытиб при Совете Министров

СССР

: Ф4 ч-,.-;-.. ".,л.-.

Н. Н. Капитанов, Н. П. Петрова и Н. В. ЮрасоваАвторы изобретсш;я

Научно-исследовательский институт экспериментальной хирургической аппаратуры и инструментов

Заявитель

ХИРУРГИЧЕСКИЙ АППАРАТ ДЛЯ СШИВАНИЯ МЯГКИХ

ТКАНЕЙ П-ОБРАЗНЫМИ МЕТАЛЛИЧЕСКИМИ СКОБКАМИ

Хирургические аппараты для сшивания мягких тканей П-образными металлическими скобками, содержащие шарнирно соединенные между собой бранши с распорпой пружиной, многозарядную обойму для скобок, толкатель, регулируемый ограничитель высо гы загиба скобок и упорную часть для загиба концов скобки, известны.

Предлагаемый аппарат отличается от известных тем, что его упорная часть выполнена в виде криволинейных игл, на внутренней поверхности которых выбраны продольные желобки. Такое выполнение аппар.".та обеспечивает фиксацию краев сшиваемой ткани прп смыкании бранш без дополнительных инструментов, а также позволяет получить стежок, пересекающий линию разреза ткани, и загиб концов скобок на любой глубине ткани.

На чертеже изобра>кены предла;аемый аппарат в двух проекциях с сечениями по А —. 1, Б — Б,  — В и 1 — / и упорная часть аппарата (узел Д).

Аппарат имеет форму пинцета. Две бранши

1 и 2, соединенные шарнирно дру- с другом осью 8, разводятся пружиной 4. Для сближения бранш служит толкатель 5 с выступами

6. Скобки 7 помещены в многозарядной обойме 8. Высота загиба скобки регулируется ограничителсм 9. Упорная часть аппарата вылолнена в виде парны.; криволинейных игл !о, на внутренней поверхности которы. . выбраны продольные желобки 11. От желобков вдоль ка>кдой бранши идут пазы 12 к обойме d, фиксируемой на бранше 1 с помощью паза 1>, штифта 14 и пружины 15. На оранше 2 для фиксирования магазина имеются паз 16 и штифт 17. В обойме находятся продольный паз 18 для толкателя 5 и скошенные попереч10 ные пазы 19 для скобок, расположенные на определенном расстоянии друг OT друга.

B щечках обоймы выполнены отверстия 2U для штифтов 14 и 17, а в ее торцах — пазы

21 и отверстия 22 для пружины 15. Толкател>

15 5 сидит на бранше 1 в пазу 23. Штифт 24 огранпчивает ход толкателя назад, ограничитель 9 — подачу вперед. Бранша 2 имеет прсрези 25 для прохода выступов 6 в момент сближения бранш, Рифленый выступ 26 на

20 толкателе 5 служит для упора пальца, подающего толкатель. Риска 27 на бранше 1 и шкала 28 ограничителя 7 показывают величину подачи толкателя вперед.

25 Пользуются аппаратом следующим образом.

В поперечные пазы 19 вставляют скобки.

Отводяг голкатсль в крайнее заднее положение. Обойму 8 соедпнян>т с браншей 1, длн

30 чего сажаюг ее в паз 18 так, чтобы штифт 14

240171

Предмет изобретения

21 8 9

Г-Г

Г 27 28

20

/8 — 20

Корректор 3, И. Чванкина

Редактор Б. Ь. Федотов Текрсд Л. Я. Левина

Заказ 1812 4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типографии, пр, Сапунова, 2 вышел в крайнее нижнее отверстие 20. Вставляют пружину 15. Аппарат подготовлен к работе.

Взяв аппарат тремя пальцами правой руки так, чтобы средний палец опирался на выступ

26, подводят его к месту сшивания таким образом, чтобы иглы касались места будущего шва. Сводят бранши и замыкают их, продвигая толкатель вперед средним пальцем. При этом иглы 10 прокалывают ткань. При дальнейшем движении вперед толкатель выводит скобку из паза 19, вводит ее в пазы 12 бранш

1 и 2, затем в желобки 11 игл. Концы скобки загибаются. Затем отводят толкатель в крайнее заднее положение. Пружина 4 разводит бранши. Аппарат снимают с ткани. Левой рукой магазин отжимают от бранши 1 так, чтобы штифт 14 вышел из отверстия 20 обоймы, и продвигают обойму вниз. Мтиф1 14 попадает в следующее отверстие 20. Аппарат заряжен и подготовлен к наложению следующего шва, 1. Хирургический аппарат для сшивания мягких тканей П-образными металлическими

5 скобками, содержащий шарнирно соединенные между собой бранши с распорпой пружиной, многозарядную обойму для скобок, толкатель, регулируемый ограничитель высоты загибаемой скобки и упорную часть для заги10 ба концов скобки, отличающийся тем, что, с целью фиксации краев сшиваемой ткани при смыкании бранш без применения дополнительных инструментов, а также для получения стежка, пересекающего линию разреза ткани, 15 и загиба концов скобок на любой ее глубине, упорная часть аппарата выполнена в виде парных криволинейных игл.

2. Аппарат по и. 1, отличающпася тем, что, с целью обеспечения загиба копцов скобок

20 прн сшивании тканей, на внутренней поверхности парных криволинейных игл выбраны продольные желобки.
