Колпачок и закрытый контейнер

Колпачок и закрытый контейнер

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к колпачку, который расположен на части горлышка контейнера в виде бутылки, и к закрытому контейнеру, содержащему колпачок.

В качестве колпачка на контейнере в виде бутылки широко известна комбинация из внутренней пробки для закупоривания и накладного колпачка, который является верхней крышкой (например, см. выложенную заявку на патент Японии № Н8-58816). С такого рода колпачком вскрытие или откупоривание осуществляют путем отрывания вытяжного кольца, прикрепленного к внутренней пробке по диагонали, в направлении вскрытия после открытия накладного колпачка.

Кроме того, известен колпачок бутылки, который имеет часть емкости для хранения вещества, для хранения порошка или другого подобного вещества, и которая освобождает вещество внутри бутылки, заставляя дно крышки части емкости для хранения исходного вещества выпадать, благодаря операции вскрытия (Выложенная заявка на патент Японии № 2005-88997).

Однако относительно первого колпачка способ, которым вытяжное кольцо вытягивают, может быть по существу разным в зависимости от пользователя, потребителя, и существует вероятность отрыва вытяжного кольца по шву или по другой подобной легко отрываемой части во время вскрытия или откупоривания, делая вскрытие невозможным.

Кроме того, например, если часть бороздки выполнена толстой для предотвращения крошечных отверстий в части бороздки, то увеличивается сила, необходимая для вскрытия, делая вскрытие затруднительным для детей, пожилых людей и других пользователей. Кроме того, если размер вытяжного кольца выполнен достаточно большим, чтобы пальцы различных пользователей могли в него войти, то вытяжное кольцо становится неподходящим для малого диаметра внутренней пробки, ограничивая, таким образом, общую конструкцию колпачка. Кроме того, вытяжное кольцо, которое остается после вскрытия, является обычно некрасивым нежелательным предметом, который должен быть убран со стола.

Далее, что касается последнего колпачка бутылки, если вещество не требуется или больше не требуется освобождать внутри бутылки после вскрытия, часть емкости хранения вещества делает колпачок бутылки длиннее, чем это необходимо. Также, поскольку дно крышки всегда падает вниз внутрь бутылки, пользователей часто отталкивает тот факт, что дно крышки остается в бутылке. Кроме того, все дно крышки должно быть заранее обеззаражено в целях гигиены.

Соответственно задачей настоящего изобретения является создание колпачка и закрытого контейнера, в котором использован этот колпачок, которые позволяют легко и надежно производить вскрытие или откупоривание за счет операции вращения верхней крышки или накладного колпачка и которые сокращают ограничения по конструкции, даже если внутренняя пробка имеет маленький диаметр. Также другим предметом настоящего изобретения является колпачок, который не создает мусора после откупоривания, и который не шире, чем это необходимо.

Для решения вышеупомянутых задач первый колпачок, относящийся к настоящему изобретению, включает в себя (а) внутреннюю пробку, которая вместе с основным корпусом контейнера образует непроницаемое для воздуха пространство для вмещения содержимого и которая имеет разделяющую часть для образования части отверстия в непроницаемом для воздуха пространстве; а также (b) верхнюю крышку, имеющую завинчивающуюся часть, которая позволяет производить соединение с основным корпусом контейнера и разъединение с основным корпусом контейнера за счет операции вращения, и удерживающее средство, которое позволяет создать часть отверстия, отделяя разделяющую часть от вышеупомянутой внутренней пробки за счет операции вращения завинчивающейся части, и войти в зацепление с разделяющей частью, когда разделяющая часть отделяется.

В вышеупомянутом колпачке, поскольку внутренняя пробка и верхняя крышка являются прикрепляемыми одна к другой и отсоединяемыми одна от другой в соответствии с операцией вращения завинчивающейся части, и можно создать часть отверстия путем отделения разделяющей части от внутренней пробки в соответствии с этой операцией вращения, операция откупоривания может быть осуществлена относительно легко и надежно. Далее, поскольку вытяжное кольцо не используется во время откупоривания, ситуация, при которой вытяжное кольцо отрывается, и откупоривание становится невозможным, не происходит. Далее, поскольку нет необходимости в обеспечении вытяжного кольца под пальцы, как когда используется вытяжное кольцо, то нет ограничений в конструкции, даже когда внутренняя пробка имеет маленький диаметр. Кроме того, поскольку разделяющая часть, которую отделяют во время откупоривания, удерживается верхней крышкой, разделяющая часть не падает вниз внутрь основного корпуса контейнера после откупоривания, и помимо этого нет необходимости иметь разделяющую часть.

Далее, в качестве другого аспекта настоящего изобретения разделяющая часть входит в зацепление с удерживающим средством во время операции откупоривания для создания части отверстия. В этом случае, поскольку существует механическая взаимосвязь между разделяющей частью и удерживающим средством во время операции откупоривания для создания части отверстия, например, нет необходимости сваривать разделяющую часть и удерживающее средство заранее для создания части отверстия, упрощая процесс производства колпачка.

Далее, в качестве другого аспекта настоящего изобретения удерживающее средство образует часть отверстия, отделяя разделяющую часть от внутренней пробки за счет операции вращения завинчивающейся части, и также входит в зацепление с разделяющей частью во время, когда разделяющая часть отделяется. В этом случае разделяющая часть отделена от внутренней пробки за счет операции вращения завинчивающейся части, и выполнена часть отверстия, а также, в дополнение, удерживающее средство верхней крышки может удерживать разделяющую часть.

Далее, в качестве еще одного аспекта настоящего изобретения внутренняя пробка имеет в своем центре верхнее отверстие, которое заблокировано разделяющей частью, и содержит часть основного корпуса, которая смежным образом соединена с разделяющей частью у верхнего отверстии, а также входит в зацепление с основным корпусом контейнера по внешнему краю, часть основного корпуса имеет цилиндр части основного корпуса, который образует верхнее отверстие, а разделяющая часть имеет цилиндр разделяющей части, который смещен либо к внутреннему диаметру, либо к внешнему диаметру относительно цилиндра части основного корпуса. В этом случае после отделения разделяющей части от части основного корпуса при исходном вскрытии цилиндр разделяющей части и цилиндр части основного корпуса плотно прилегают вместе внахлест, когда верхняя крышка вновь завинчена в часть основного корпуса, достигая за счет этого непроницаемости для жидкости между разделяющей частью и частью основного корпуса. А именно можно предотвратить утечки жидкости, если вновь закрыть верхнюю крышку после вскрытия.

Далее, в качестве еще одного аспекта настоящего изобретения разделяющая часть имеет фланец в верхней части, а удерживающее средство имеет выступающую часть, которая располагается вниз от нижней поверхности верхней торцевой стенки верхней крышки, и заостренный выступ, который выполнен на этой выступающей части, и который может входить в зацепление с фланцем. В этом случае разделяющая часть легко и надежно удерживается верхней крышкой.

Далее, в качестве еще одного аспекта настоящего изобретения верхняя крышка имеет опорную часть, которая входит в зацепление с внутренней пробкой, а крышка вскрытия-и-закрытия, которая соединена с опорной частью через шарнирно прикрепленную часть, и, дополнительно, которая может обеспечивать закрытое состояние, в котором часть отверстия закрыта после откупоривания, и открытое состояние, в котором часть отверстия открыта. В этом случае после откупоривания внутренней пробки операция вскрытия-и-закрытия в одно касание, которая открывает и закрывает колпачок, может быть осуществлена, просто используя крышку вскрытия-и-закрытия.

Далее, в качестве еще одного аспекта настоящего изобретения крышка вскрытия-и-закрытия имеет запирающее средство для подавления операции вскрытия крышки. В этом случае, поскольку операция вскрытия крышки, являющаяся результатом неисправности или вандализма, невозможна до откупоривания, надежность закрытия колпачка может быть усилена.

Далее, в качестве еще одного аспекта настоящего изобретения настоящее изобретение имеет также средство вдавливания для создания части отверстия путем осуществления позиционирования в соответствии с операцией вращения завинчивающейся части, делая возможным вдавливание верхней крышки в соответствии с позиционированием и осуществляя это вдавливание. В этом случае можно относительно легко и надежно создать часть отверстия в соответствии с операцией вращения и операцией вдавливания, одновременно предотвращая случайное откупоривание внутренней пробки.

Далее, в качестве еще одного аспекта настоящего изобретения разделяющая часть является частью предполагаемого отверстия, которая образована интегрально с частью основного корпуса, а удерживающее средство содержит второй резьбовой элемент, который соответственно смещает разделяющую часть относительно внешнего участка этой разделяющей части, завинчиваясь вместе с первым резьбовым элементом, который размещен в разделяющей части. В этом случае разделяющая часть отделена вторым резьбовым элементом, который является удерживающим средством верхней крышки, будучи завинченным вместе с первым резьбовым элементом, который расположен в разделяющей части.

Второй колпачок, относящийся к настоящему изобретению, содержит: (а) внутреннюю пробку, которая вместе с основным корпусом контейнера образует воздухонепроницаемое пространство для вмещения содержимого, и который имеет разделяющую часть для создания части отверстия в воздухонепроницаемом пространстве; и (b) верхнюю крышку, имеющую завинчивающуюся часть, которая позволяет соединяться с основным корпусом контейнера и отсоединяться от основного корпуса контейнера путем операции вращения, и открывающее средство, которое создает часть отверстия путем отделения разделяющей части от внутренней пробки за счет операции вращения завинчивающейся части.

В вышеупомянутом колпачке, поскольку внутренняя пробка и верхняя крышка могут быть присоединены одна к другой и отсоединены одна от другой в соответствии с операцией вращения завинчивающейся части, а часть отверстия образуется, например, за счет отделения таким образом, чтобы отделить разделяющую часть от внутренней пробки, благодаря этой операции вращения можно осуществить вскрытие (а именно откупоривание внутренней пробки) относительно легко и надежно. Далее, поскольку вытяжное кольцо не используется во время откупоривания, ситуация, при которой вытяжное кольцо отрывается и откупоривание становится невозможным, не происходит. Далее, поскольку нет необходимости обеспечивать размер для пальцев при использовании вытяжного кольца, нет ограничений в конструкции, даже если внутренняя пробка имеет маленький диаметр.

Далее, в качестве конкретного аспекта настоящего изобретения разделяющая часть является частью предполагаемого отверстия, которая должна быть отделена от внутренней пробки. В этом случае разделяющая часть отделена от внутренней пробки как часть предполагаемого отверстия, которое выполнено интегрально с частью основного корпуса.

Далее, в качестве конкретного аспекта настоящего изобретения средство вскрытия включает в себя второй резьбовой элемент, который соответственно смещает часть предполагаемого отверстия относительно внешнего участка этой части предполагаемого отверстия, завинчиваясь вместе с первым резьбовым элементом, расположенным в части предполагаемого отверстия. В этом случае, поскольку часть предполагаемого отверстия отделена вторым резьбовым элементом, который является удерживающим средством верхней крышки, будучи завинченным вместе с первым резьбовым элементом, который размещен в части предполагаемого отверстия, элемент, такой как нижняя крышка, не падает в основной корпус контейнера и не остается оставленной внутри основного корпуса контейнера, и, в дополнение, не появляется мусора после откупоривания.

Далее, в качестве другого аспекта настоящего изобретения второй резьбовой элемент является наружной резьбой, тогда как завинчивающаяся часть является внутренней резьбой, и, в дополнение, является во взаимосвязи в противоположном направлении с завинчивающейся частью, а операция вращения для управления средством вскрытия открывания является вращением в направлении, которое открывает верхнюю крышку. В этом случае, хотя вращение в направлении, которое открывает верхнюю крышку, происходит в направлении, которое отвинчивает завинчивающуюся часть, первый и второй резьбовые элементы, завинченные вместе в направлении затягивания, будучи завинченными вместе один с другим. Следовательно, часть предполагаемого отверстия оторвана вверх, образована часть отверстия, а внутренняя пробка, как внутренняя пробка, либо откупорена, либо открыта.

Далее, в качестве другого аспекта настоящего изобретения второй резьбовой элемент является наружной резьбой, тогда как завинчивающаяся часть является внутренней резьбой, и, в дополнение, находится во взаимосвязи прямого направления с завинчивающейся частью, а операция вращения для управления средством вскрытия является вращением в направлении, которое закрывает верхнюю крышку. В этом случае завинчивающаяся часть, а также и первый и второй резьбовые элементы все завинчены в направлении затягивания, будучи соответственно завинченными вместе один с другим. Следовательно, часть предполагаемого отверстия либо вытянута вверх, либо вдавлена вниз, а внутренняя пробка, как внутренняя пробка, либо откупорена, либо открыта.

Далее, в качестве еще другого аспекта настоящего изобретения внутренняя пробка выполнена из полимерного материала, а тонкостенная бороздка образована между частью предполагаемого отверстия и внешним участком. В этом случае часть предполагаемого отверстия легко отделяется вдоль тонкостенной бороздки при выполнении части отверстия для откупоривания внутренней пробки.

Далее, в качестве еще другого аспекта настоящего изобретения средство вскрытия содержит режущий элемент, который перемещается вместе с завинчивающейся частью, и который является причиной соответственно отделения внешнего участка от части предполагаемого отверстия. В этом случае использование режущего элемента позволяет либо поддержать разделение внешнего участка и части предполагаемого отверстия, либо осуществить это разделение независимо. Кроме того, возможно разместить выступающее уплотнение, которое быстро пристает к внутренней поверхности основного корпуса внутренней пробки после откупоривания верхней крышки.

Далее, в качестве другого аспекта настоящего изобретения режущий элемент имеет участок режущей кромки, который кольцеобразно выступает вниз от нижней поверхности вершины верхней крышки, и который имеет поперечное сечение, которое заострено углом на его нижнем конце. В этом случае есть возможность подобрать участок режущей кромки режущего элемента к форме части отверстия, позволяя более надежно отделить часть предполагаемого отверстия и осуществить откупоривание.

Далее, в качестве еще другого аспекта настоящего изобретения верхняя крышка содержит стопор, который предохраняет верхнюю крышку от завинчивания в основной корпус контейнера за счет операции вращения. В этом случае есть возможность предотвратить ошибочное откупоривание внутренней пробки, если данное изобретение не используется.

Далее, в качестве еще другого аспекта настоящего изобретения разделяющая часть является внутренней уплотняющей пробкой, которая может закупоривать часть отверстия после откупоривания. В этом случае разделяющая часть работает как внутренняя уплотняющая пробка после откупоривания, создавая за счет этого воздухонепроницаемое пространство, которое затрудняет вытекание жидкости после откупоривания и которое обеспечивает гигиеничное состояние.

Далее, в качестве еще другого аспекта настоящего изобретения верхняя крышка имеет удерживающее средство, которое входит в зацепление с разделяющей частью, когда эта разделяющая часть отделена за счет операции вращения завинчивающейся части. В этом случае, поскольку разделяющая часть, которая была отделена во время откупоривания, удерживается верхней крышкой, разделяющая часть не падает вниз внутрь основного корпуса контейнера после откупоривания внутренней пробки и, кроме того, нет необходимости располагать разделяющей частью.

Далее, в качестве еще другого аспекта настоящего изобретения разделяющая часть входит в зацепление с удерживающим средством во время операции откупоривания для создания части отверстия. В этом случае, поскольку существует механическая взаимосвязь между разделяющей частью и удерживающим средством при откупоривании внутренней пробки, а именно во время операции откупоривания для создания части отверстия, например, нет необходимости сваривать разделяющую часть и удерживающее средство заранее для создания части отверстия.

Далее, в качестве еще другого аспекта настоящего изобретения верхняя крышка имеет опорную часть, которая входит в зацепление либо с периферией внутренней пробки, либо с основным корпусом контейнера, а крышка вскрытия-и-закрытия, которая соединена с опорной частью с помощью шарнирной части, и, в дополнение, которая способна обеспечивать закрытое состояние, при котором часть отверстия закрыта после вскрытия, и открытое состояние, при котором часть отверстия открыта. В этом случае после откупоривания внутренней пробки операция вскрытия-и-закрытия в одно касание, которая открывает и закрывает колпачок, может быть осуществлена, просто используя крышку вскрытия-и-закрытия.

Далее, в качестве еще другого аспекта настоящего изобретения внутренняя пробка имеет в своем центре верхнее отверстие, которое заблокировано разделяющей частью, и имеет часть основного корпуса, которая одновременно соединена с разделяющей частью у верхнего отверстия, и которая также входит в зацепление с основным корпусом контейнера по внешнему краю, часть основного корпуса имеет цилиндр части основного корпуса, который образует верхнее отверстие, а разделяющая часть имеет цилиндр разделяющей части, который смещен к одному из, либо к внутреннему диаметру, либо к внешнему диаметру относительно цилиндра части основного корпуса. В этом случае после отделения разделяющей части от части основного корпуса при начальном вскрытии цилиндр разделяющей части и цилиндр части основного корпуса совпадают вместе, перекрывая друг друга, когда верхняя крышка только еще раз завинчена на основной корпус контейнера, достигая за счет этого непроницаемости для жидкости между разделяющей частью и частью основного корпуса, даже после откупоривания. А именно возможно предотвратить утечку жидкости при повторном закрытии верхней крышки после вскрытия.

Далее, еще в качестве другого аспекта настоящего изобретения внутренняя пробка образует воздухонепроницаемое пространство за счет интегрально выполненной разделяющей части, которая должна быть отделена, и части основного корпуса. В этом случае, поскольку откупоривание внутренней пробки осуществляют отделением разделяющей части от выполненных заодно разделяющей части и части основного корпуса, есть возможность обеспечить гигиеничное состояние внутри воздухонепроницаемого пространства непосредственно перед откупориванием.

Далее, еще в качестве другого аспекта настоящего изобретения разделяющая часть имеет фланец в верхней части, а удерживающее средство имеет выступающую часть, которая расположена вниз от нижней поверхности верхней торцевой стенки верхней крышки, и заостренный выступ, который выполнен на этой выступающей части и который может входить в зацепление с фланцем. В этом случае разделяющая часть легко и надежно удерживается верхней крышкой.

Третий колпачок, относящийся к настоящему изобретению, содержит: (а) внутреннюю пробку, которая вместе с основным корпусом контейнера образует воздухонепроницаемое пространство для вмещения содержимого и которая имеет разделяющую часть для создания части отверстия в воздухонепроницаемом пространстве; и верхнюю крышку, имеющую (b1) завинчивающуюся часть, которая осуществляет соединение с основным корпусом контейнера и отсоединение от основного корпуса контейнера за счет операции вращения; (b2) удерживающее средство, которое образует часть отверстия путем отделения разделяющей части от внутренней пробки за счет операции вращения завинчивающейся части, и которая входит в зацепление с разделяющей частью, когда разделяющая часть отделена; (b3) опорную часть, которая отделена от внутренней пробки за счет операции вращения завинчивающейся части, и, в дополнение, которая может входить в зацепление с основным корпусом контейнера посредством завинчивающейся части; и (b4) крышку вскрытия-и-закрытия, которая соединена с опорной частью посредством шарнирной части, и, в дополнение, которая может обеспечить закрытое состояние, при котором часть отверстия закрыта после откупоривания, и открытое состояние, при котором часть отверстия открыта.

В вышеописанном колпачке, поскольку внутренняя пробка и верхняя крышка создают часть отверстия в соответствии с операцией вращения завинчивающейся части, делая возможным отделение части предполагаемого отверстия от внутренней пробки за счет операции вращения, операция вскрытия может быть осуществлена относительно легко и надежно. Далее, поскольку вытяжное кольцо не используется во время откупоривания, ситуация, при которой вытяжное кольцо отрывается и откупоривание становится невозможным, не происходит. Далее, поскольку нет необходимости обеспечивать размер под пальцы, как если используется вытяжное кольцо, нет ограничений в конструкции, даже если внутренняя пробка имеет маленький диаметр. Кроме того, поскольку разделяющая часть, которая отделена во время откупоривания, удерживается верхней крышкой, разделяющая часть не падает вниз внутрь основного корпуса контейнера после откупоривания, и, кроме того, нет необходимости убирать разделяющую часть. В дополнение к вышесказанному в колпачке, описанном выше, поскольку крышка вскрытия-и-закрытия соединена с опорной частью посредством шарнирной части, а опорная часть может быть отделена от внутренней пробки за счет операции вращения завинчивающейся части и, в дополнение, может входить в зацепление с основным корпусом контейнера посредством завинчивающейся части, есть возможность для элементов, которые составляют колпачок, быть выполненными как одно целое. Кроме того, после откупоривания внутренней пробки операция вскрытия-и-закрытия в одно касание, которая открывает и закрывает колпачок, может быть осуществлена просто за счет использования крышки вскрытия-и-закрытия.

Далее, в качестве другого аспекта настоящего изобретения разделяющая часть входит в зацепление с удерживающим средством во время операции откупоривания для создания части отверстия. В этом случае, поскольку существует механическая взаимосвязь между разделяющей частью и удерживающим средством во время операции вскрытия для создания части отверстия, например, не существует необходимости сваривать заранее разделяющую часть и удерживающее средство для создания части отверстия.

Далее, еще в качестве другого аспекта настоящего изобретения внутренняя пробка и верхняя крышка отлиты вместе как одна деталь. В этом случае можно выполнить соответствующие составные части интегральными и заодно сформовать весь колпачок как одну деталь.

Далее, еще в качестве другого аспекта настоящего изобретения крышка вскрытия-и-закрытия имеет запирающее средство для подавления операции вскрытия крышки. В этом случае, поскольку операция вскрытия крышки не может быть осуществлена в результате неисправности или вандализма до откупоривания, надежность закрытия колпачка может быть усилена.

Далее, еще в качестве другого аспекта настоящего изобретения завинчивающаяся часть имеет механизм подавления вращения, который разрешает операцию вращения только в одном направлении и подавляет вращение в другом направлении. В этом случае, поскольку механизм подавления вращения способен создавать направление вращения в операции вращения только одного направления, неисправность может быть предотвращена.

Далее, еще в качестве другого аспекта настоящего изобретения завинчивающаяся часть создает направление операции вращения для образования части отверстия в направлении против часовой стрелки. В этом случае исходное направление вращения для откупоривания может быть выполнено в направлении против часовой стрелки, позволяя предотвратить неисправность.

Далее, чтобы решить вышеупомянутые задачи, закрытый контейнер, относящийся к настоящему изобретению, включает в себя: (а) бутылку, которая составляет основной корпус контейнера и в которой хранится жидкость, которая является содержимым; а также (b) любой из вышеописанных колпачков, которые размещены на части горлышка бутылки.

В закрытом контейнере, описанном выше, поскольку используется любой из описанных выше колпачков, откупоривание отверстия, а именно внутренней пробки, может быть осуществлено легко и надежно за счет операции вращения накладного колпачка, и, кроме того, нет ограничений в конструкции, даже если внутренняя пробка имеет маленький диаметр, и, кроме того, нет мусора, оставленного на столе после откупоривания.

Сущность изобретения поясняется на чертежах, где:

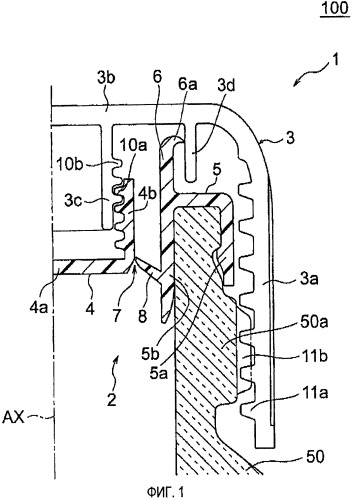

Фиг.1 - сечение для иллюстрации колпачка, относящегося к первому варианту осуществления изобретения;

Фиг.2 - сечение, показывающее открытое состояние колпачка, относящегося к первому варианту осуществления изобретения;

Фиг.3А и 3D - рисунки, показывающие форму отверстия внутренней пробки, относящейся к первому варианту осуществления изобретения;

Фиг.4 - сечение для иллюстрации колпачка, относящегося к разновидности первого варианта осуществления изобретения;

Фиг.5 - сечение, иллюстрирующее открытое состояние колпачка, относящегося к разновидности первого варианта осуществления изобретения;

Фиг.6 - сечение, показывающее открытое состояние, согласно колпачку, относящемуся ко второму варианту осуществления изобретения;

Фиг.7 - сечение для иллюстрации колпачка, относящегося к разновидности второго варианта осуществления изобретения;

Фиг.8 - сечение для иллюстрации колпачка, относящегося к другой разновидности второго варианта осуществления изобретения;

Фиг.9 - сечение для иллюстрации колпачка, относящегося к другой разновидности второго варианта осуществления изобретения;

Фиг.10 - сечение, показывающее закрытое состояние внутренней пробки согласно колпачку, относящемуся к третьему варианту осуществления изобретения;

Фиг.11 - сечение, показывающее процедуру первого вскрытия внутренней пробки, согласно колпачку, относящемуся к третьему варианту осуществления изобретения;

Фиг.12 - сечение, показывающее процедуру второго вскрытия внутренней пробки согласно колпачку, относящемуся к третьему варианту осуществления изобретения;

Фиг.13 - сечение, показывающее процедуру третьего вскрытия внутренней пробки согласно колпачку, относящемуся к третьему варианту осуществления изобретения;

Фиг.14 - сечение, показывающее колпачок, относящийся к разновидности третьего варианта осуществления изобретения;

Фиг.15а-15с - сечения для иллюстрации колпачка, относящегося к четвертому варианту осуществления изобретения;

Фиг.16а-16с - сечение для иллюстрации колпачка, относящегося к пятому варианту осуществления изобретения;

Фиг.17 - сечение для иллюстрации колпачка, относящегося к шестому варианту осуществления изобретения;

Фиг.18а и 18b - сечения для иллюстрации работы колпачка, относящегося к шестому варианту осуществления изобретения;

Фиг.19а и 19и - сечения, показывающие колпачок, относящийся к разновидности шестого варианта осуществления изобретения;

Фиг.20а - 20h - рисунки, показывающие колпачок, относящийся к седьмому варианту осуществления изобретения;

Фиг.21а-21е - рисунки, показывающие закрытый контейнер, относящийся к седьмому варианту осуществления изобретения;

Фиг.22а-22с - рисунки, показывающие колпачок, относящийся к разновидности седьмого варианта осуществления изобретения.

На фиг.1 изображено частичное сечение закрытого контейнера для иллюстрации заглушки, составляющей колпачок, относящийся к первому варианту осуществления изобретения.

Колпачок 1, относящийся к этому варианту осуществления изобретения, отлит с использованием пластмассы, прикреплен к части 50а горлышка основного корпуса 50 контейнера, которым является бутылка, и включает в себя внутреннюю пробку 2, которая является крышкой основного корпуса, и накладной колпачок 3, который является верхней крышкой. Колпачок 1 и основной корпус 50 контейнера составляют закрытый контейнер 100 для хранения и сохранения жидкости. Кроме того, для простоты только правая половина колпачка 1 показана на чертеже, а левая половина, которую разрезает центральная ось АХ, имеет ту же конструкцию, что и правая сторона.

Внутренняя пробка 2 является интегрально отлитым элементом, выполненным из пластмассы, и содержит заранее определенную часть отверстия или часть 4 предполагаемого отверстия; фитинговую часть 5 и часть 6 сливного цилиндра. Фитинговая часть 5 и часть 6 сливного цилиндра здесь составляют часть основного корпуса внутренней пробки 2. Внутренняя пробка 2 благодаря заглушке образует воздухонепроницаемое пространство вместе с основным корпусом 50 контейнера либо непроницаемого для воздуха, либо непроницаемого для жидкости хранения содержимого. Внутри внутренней пробки 2 часть 4 предполагаемого отверстия также является разделяющей частью, которая имеет цилиндрическую внешнюю часть, имеющую нижнюю поверхность, и в то время, когда внутренняя пробка 2 откупорена, а именно во время исходного вскрытия внутренняя пробка 2 отрывается вдоль бороздки 7, а часть отверстия образована частью 4 предполагаемого отверстия, будучи отделенной от горизонтальной стенки 8, образованной на внутренней окружности фитинговой части 5, оставляя за собой горизонтальную стенку 8. Кроме того, внутренняя резьба 10а для завинчивания вместе с накладным колпачком 3 выполнена на внутренней поверхности боковой части 4b части предполагаемого отверстия 4 (будет подробно объяснено далее). Фитинговая часть 5 является фитинговым элементом для осуществления заглушки путем установки внутренней пробки 2 на часть 50а горлышка основного корпуса 50 контейнера. Фитинговая часть 5 выполнена с внешней цилиндрической частью 5а, которая прикреплена и закреплена на внешней стенке части 50а горлышка основного корпуса 50 контейнера; и внутреннюю цилиндрическую часть 5b, которая прикреплена и закреплена на внутренней стенке части 50а горлышка. Часть 6 сливного цилиндра является в целом цилиндрической, но имеет губу 6а на части верхнего конца, диаметр которой увеличивается по направлению вверх, улучшая дренирующую способность, когда выливают жидкость из внутренней части основного корпуса 50 контейнера.

Накладной колпачок 3 является интегрально отлитым элементом, выполненным из пластмассы, и содержит боковую стенку 3а; верхнюю торцевую стенку 3b, соединяющую часть 3с и уплотняющую часть 3d. Боковая стенка 3а и верхняя торцевая стенка 3b образуют куполообразную внешнюю часть и защищают внутреннюю пробку 2 от воздействий внешней окружающей среды, таких как грязь и влага. Соединяющая часть 3с служит удерживающим средством для удержания части 4 предполагаемого отверстия, которая отделена от внутренней пробки 2 после откупоривания внутренней пробки 2, внутри купола, образованного боковой стенкой 3а и верхней торцевой стенкой 3b. Внутренняя стенка уплотняющей части 3d прилипает к губе 6а части верхнего конца части 6 сливного цилиндра. Следовательно, часть верхнего конца части 6 сливного цилиндра может обеспечить непроницаемость для жидкости и может предохранить содержимое внутри основного корпуса 50 контейнера от утечки наружу в состоянии, при котором накладной колпачок 3 прикреплен, делая возможным операции вскрытия-и-закрытия после того, как внутреннее уплотнение 2 было откупорено.

Внутренняя резьба 11а и наружная резьба 10b соответственно выполнены в накладном колпачке 3 на внутренней стороне боковой стенки 3а и на внешней стороне соединяющей части 3с. Внутренняя резьба 11а, выполненная в боковой стенке 3а, является завинчивающейся частью, которая составляет пару с наружной резьбой 11b, выполненной на боковой стороне части 50а горлышка основного корпуса 50 контейнера. Накладной колпачок 3 прикреплен с возможностью присоединения/отсоединения к части 50а горлышка основного корпуса 50 контейнера путем завинчивания вместе внутренней резьбы 11а и наружной резьбы 11b. А именно накладной колпачок 3 может быть присоединен к основному корпусу 50 контейнера или отсоединен от основного корпуса 50 контейнера путем операции прямого или обратного вращения. Тем не менее наружная резьба 10b, выполненная на соединяющей части 3с, является вторым резьбовым элементом, который составляет пару с внутренней резьбой 10а, которая является первым резьбовым элементом, размещенным на части 4 предполагаемого отверстия. Наружная резьба 10b завинчивается вместе с внутренней резьбой 10а за счет операции вращения в направлении вскрытия, а именно в направлении против часовой стрелки, накладного колпачка 3 и является открывающим средством, которое отрывает часть 4 предполагаемого отверстия от внутренней пробки 2 путем вытягивания части 4 предполагаемого отверстия таким образом, чтобы оторвать ее и за счет этого вскрыть или откупорить колпачок 1. Это вскрытие будет объяснено более подробно ниже.

В этом варианте осуществления изобретения, в частности, две резьбы 10а, 10b, которые являются одной завинчивающейся частью, и две резьбы 11а, 11b, которые являются другой завинчивающейся частью, составляют взаимосвязь обратного направления (т.е. взаимосвязь противоположного направления) одна с другой. А именно, например, если наружная резьба 11b является правой резьбой, наружная резьба 10b является наоборот левой резьбой. Следовательно, когда накладной колпачок 3 поворачивается в направлении вскрытия (направление против часовой стрелки), две резьбы 11а, 11b, которые являются правыми резьбами, поворачиваются в направлении ослабления (отвинчивания), но две резьбы 10а, 10b, которые являются левыми резьбами, наоборот поворачиваются в направлении затягивания. В соответствии с этой взаимосвязью внутренняя резьба 10а, а именно часть 4 предполагаемого отверстия движется вперед к вершине относительно листа бумаги, на которой нарисована фиг.1, в большей степени, чем движение накладного колпачка 3. А именно часть 4 предполагаемого отверстия быстро вытягивается вверх за счет операции вращения накладного колпачка 3 в направлении вскрытия. Часть 4 предполагаемого отверстия удерживается верхней крышкой 3 после откупоривания.

Фиг.2 - сечение, показывающее положение, в котором колпачок 1, относящийся к данному варианту осуществления изобретения, был открыт, другими словами, откупорен. Как описано выше, в соответствии с операцией вращения накладного колпачка 3 в направлении вскрытия две резьбы 11а, 11b вращаются в направлении ослабления (отвинчивания), будучи завинченными вместе, а две резьбы 10а, 10b повернуты, а именно завинчены в направлении затягивания, будучи завинченными вместе. Следовательно, часть 4 предполагаемого отверстия быстро вытягивается вверх, поскольку накладной колпачок 3 непрерывно поднимается, и часть 4 предполагаемого отверстия отрывается от части 6 сливного цилиндра внутренней пробки 2 вдоль бороздки 7, которая соста
