Устройство для направленного повала деревьев

Иллюстрации

Показать все

Реферат



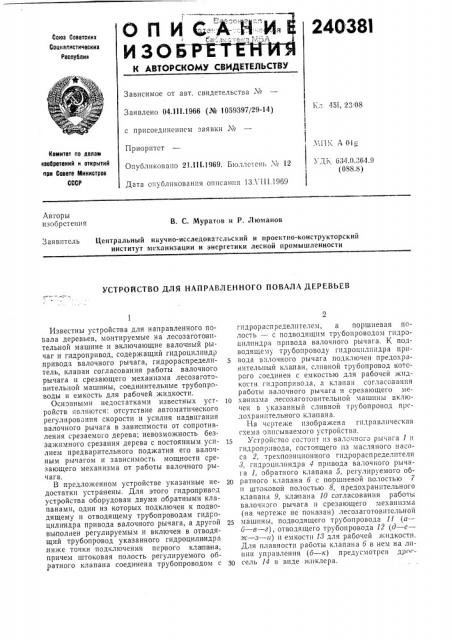

0 и и G":::-:À .":-::í:-::::,è- °

И ЗОБРЁте ч РИ

240381

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 451. 22,08

Заявлено 04.111.1966 (№ 1059397/29-14) I !

1

МПК А 0 с присоединением заявки J¹

Приоритет

Опубликовано 21.ill.1969. Бюллетень ¹ 12

Дата опубликования описания !ЗЛ 111.1969

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 634.0.364.9

I (088.8)

Авторы изобрстепия

В. С. Муратов и P. Люманов

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности

УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОГО ПОВАЛА ДЕРЕВЬЕВ

Известны устройства для направленного повала деревьев, монтируемые на лесозаготовительной машине и включающие валочный рычаг и гидропривод, содержащий гидроцилиндр привода валочного рычага, гидрораспределитель, клапан согласования работы валочного рычага и срезающего механизма лесозаготовительной машины, соединительные трубопроводы и емкость для рабочей жидкости.

Основными недостатками известных устройств являются: отсутствие автоматического регулирования скорости и усилия надвигания валочного рычага в зависимости от сопротивления срезаемого дерева; невозможность беззажимного срезания дерева с постоянным усилием предварительного поджатия его валочным рычагом и зависимость мощности срезающего механизма от работы валочного рычага.

B предложенном устройстве указанные недостатки устранены. Для этого гидропривод устройства оборудован двумя обратными к.папанами, один из которых подключен к подводящему и отводящему трубопроводам гидроцилиндра привода валочного рычага, а другой выполнен регулируемым и включен в отводящий трубопровод указанного гидроцилиндра ниже точки подключения пер|вого кла па на, причем гцтоковая полость регулируемого обратного клапана соединена трубопроводом с гпдрораспределптелем, а поршневая полость — с подводящим трубопроводом гидроцилиндра привода валочного рычага. К подводящему трубопроводу п1дроцилиндра привода валочного рычага подключен предохра. нительный клапан, сливной трубопровод которого оединен с емкостью для рабочей жидкости гидропривода, а клапан согласования работы валочного рычага и срезающего ме1о ханизма лесозаготовительной машины включен в указанный сливной трубопровод прсдохранптельного клапана.

На чертеже изображена п1дравлическая схема описываемого устройства.

1» Устройство состоит из валгчного рычага 1 и гидропривода, состоящего из масляного пасоса 2, трехпозиционного гидрораспределителя

8, п|дроцплиндра 4 привода валочного рычага 1, обратного клапана 6, регулируемого об20 ратно — î клапана 6 с поршневой полостью 7 и штоковой полостью 8, предохранительного клапан» 9, клапана 10 согласования работы валочного рычага и срезающего механизма (на чертеже не показан) лесозаготовительной машины, подводящего трубопровода 11 (а— б — в — г), отводящего трубопровода 12 (д — e— ж — з — и) и емкости 18 для рабочей жидкости.

Для плавности работы клапана 6 в нем на линии управления (б — к) предусмотрен дрг зо сель 14 в виде жиклера.

2403@

Работает устройство следующим образом.

Масло от насоса 2 с производительностью и мощностью примерно в два раза меньшей расчетной, необходимой при обычном подключении, через гидрораспределитель 8 по трубопроводу 11 (а — б — в — г) поступает в поршневую полость гидроцилиндра 4. Вытесняемое из штоковой полости гидроцилиндра масло через обратный клапан б возвращается в поршневую полость, т. е. гидроцилиндр работаег по дифференциальной схеме с увеличенной скоростью перемещения. В момент соприкосновения валочного рычага с деревом резко повышается давление масла в подводящем трубопроводе 11, которое обеспечивает открытие регулируемого обратного клапана б и переход на работу гидроцилиндра 4 только поршневой полостью с максимальным усилием. Масло из штоковой полости гидроцилиндра через открытый регулируемый обратный клапан 6 и гидрораспределитель 8 сливается в емкость И. Трубопровод (б — к) является управляющим, обеспечивающим открытие клапана б при повышении давления в трубопроводе 11, При этом начинается повал дерева с постепенным увеличением скорости и снижением давления в гидросистеме. Когда дерево начинает перегонять валочный рычаг, давление резко падает, клапан б закрывается и начинается ускоренное движение штока гидроцилиндра 4 при дифференциальном подводе масла к нему, валочный рычаг продолжает сопровождать дерево с ускорением, но с меньшим усилием, что во втором периоде цикла повала дерева обеспечивает направленность повала дерева.

Пружина кла пана Б подбирается с таким расчетом, чтобы клапан был закрыт при давлении холостого хода валочного рычага, когда масло подается по трубопроводу 12 (д— е — ж — з — и). Линия трубопровода (в — л — и— и — о) с предохранительным клапаном 9 и клапаном согласования 10 обеспечивает необходимое предварительное поджатие дерева валочным рычагом 1 для беззажимного спиливания деревьев и синхронизирует начало повала с моментом допиливания перемычки, связывающей дерево с пнем. В момент первоначального подвода и поджатия дерева валочным рычагом 1 давление масла в поршневой полости гидроцилиндра 4 повышается до тех пор, пока не откроется предохранительный клапан 9, пружина которого отрегулирована на меньшее давление, чем пружина регулируемого обратного клапана б, обеспечивающее

55 необходимое усилие предварительного поджа= тия дерева валочным рычагом для беззажимного пиления. При этом клапан согласования

10 открыт и масло по трубопроводу (е — л— м — и — о) идет на слив в емкость И.

С началом допиливания заданной величины перемычки, соединяющей дерево с пнем, клапан согласования 10 механически перекрывается срезающим механизмом (на чертеже не показан), линия (в — л — м — и — о) отключается и начинается повал дерева по ранее описанной схеме.

Предмет изобретения

1. Устройство для направленного повала деревьев, монтируемое на лесозаготовительной машине и включающее валочный рычаг и гидропривод, содержащий гидроцилиндр привода валочного рычага, гидрораспределитель, клапан согласования работы валочного рычага и срезающего механизма лесозаготовительной машины, соединительные трубопроводы и емкость для рабочей жидкости, отличающееся тем, что, с целью обеспечения автоматического регулирования скорости и усилия надвигания валочного рычага в зависимости от сопротивления срезаемого дерева, гидропривод устройства оборудован двумя обратнымл клапанами, один из которых подключен к подводящему и отводящему трубопроводам гидроцилиндра привода валочного рычага, а другой выполнен регулируемым и включен в отводящий трубопровод указанного гидроцилиндра ниже точки подключения первого клапана, причем штоковая полость регулируемого обратного клапана соединена трубопроводом с гидрораспределителем, а поршневая полость — с подводящим трубопроводом гидроцилиндра привода валочного рычага.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения беззажимного срезания дерева с постоянным усилием предварительного поджатия его валочным рычагом и исключения зависимости мощности срезающего механизма от работы валочного рычага, к подводящему трубопроводу гидроцилиндра привода валочного рычага подключен предохранительный клапан, сливной трубопровод которого соединен с емкостью для рабочей жидкости гидропривода, а клапан согласования работы валочного рычага и срезающего механизма лесозаготовительной машины включен в указанный сливной трубопровод предохранительного клапана.
