Реферат



240427

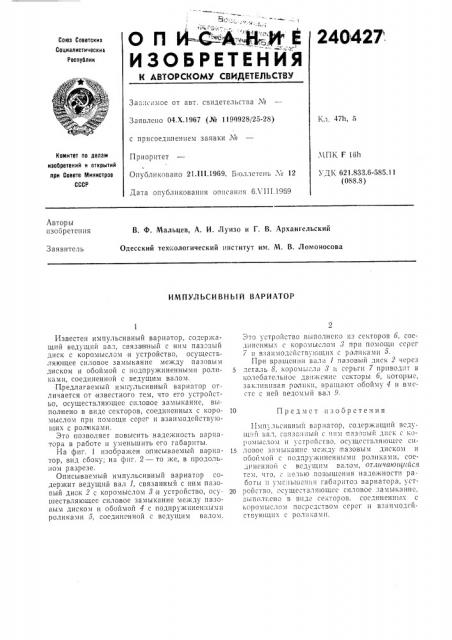

О П @+Pl"

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗаBHOIIìoå от авт. свидетельства №

Заявлено 04,Х.1967 (№ 1190928/25-28) 1х,7, 47h, 5 с присоединением заявки М

Комитет по делам. 11ПК F 16h

Приоритет

Опубликовано 21.ill.1969. Б!Оллстсиь ¹ 12

Дата опубликования описашгя 5Л 111.1959 изобретений н открытий при Совете Министров

СССР

УДК 621.833.6-585.11 (0SS.8) Авторы изобретеш1я

В. Ф. Мальцев, А. И. Луизо и Г. В. Архангельский

Одесский технологический институт им, М, В. Ломоносова

Заявитель

ИМПУЛЬСИВНЫЙ ВАРИАТОР

Предмет изобретения

Известен импульсивный вариатор, содержащий ведущий Bàл, связа!нный с ним паз зый диск с коромыслом и устройство, осуществляющее силовое замыкание между пазовым диском и обоймой с подпружиненными роли- 5 ками, соединенной с ведущим валом.

Предлагаемый импульсивный вариатор отличается от известного тем, что его устройстьо, осуществля1ощес силовое замыкание, выполнено в виде секторов, соединенных с коро- 10 мыслом при помощи серег и взаимодействующих с ролт1кам1!.

Это позволяет повысить надежность вариатора в работе и уменьшить его габариты.

На фиг. 1 изображен описывасмьш вар 12- 15 тор, вид сбоку; на фиг. 2 — то же, в продольномм разрезе.

Описываемый импульсивный вариатор содер>кит ведущий вал 1, связанный с ним пазовый диск 2 с коромыслом 8 и устройство, осу- 20 шествляющес силовое замыкание между пазовым диском и обоймой 4 с подпружинен;1ыми роликами 5, соединенной с ведущим валом, т!то устройство выполнено из секторов б, сосд:1нснных с коромыслом 8 при помощи серег

7 и взаимодсйсгвующих с роликами 5.

При вращснии валя 1 пазовый диск 2 через лета;1ь 8, коромысла 8 I! серьги 7 приводит в к0 1002ТВ 7bHOc двии;снис секторы б, 22 i линивая p07 II I 11, BD2ILI 2 IOT обоЙ м 4 Ii BXICстс с ней ведомый вал 9.

11мпульсивный вяр IaTop, содержащий всдущ ..и B2л, связ21гиый с ним пазовый д!1ск с ко1 0мыс 70хl и с ГpollcTBo, Ос Iцсств7я!Ошсс силовос замыкание мсжду пазовым диском и

0 00!i l l 0 I I C I7 0 + KP V zK I I ) I C H H I>I i! И Р 07 И К 2 М И, диненной с ведущим B2,70ì, от.т!яаю!ц!1ися тем, 11 О, с целью повышения надежности раОоть! il ух!е;.1ь!псн!)я г202ритоз в2риатОра, 1 cTройство, осуществляющее силовое замыкание, выполнено в виде секторов. соединенных с коромыслом посредством ccðñã и взаимодсйствующих с роликами.

240427

Составитель Е. Андреенкова

1 слактор В. Кузнецов Тскред А. А. Каыышникова

Корректор T. Д. Чунаева

;3а1аз !796 !5 Тираж 480 Подписное

Ц! !ИИПИ Комитета ио дедам пзобрстений и открытий при Совете Министров CCCP

Москва, Центр, пр. Серопа, д. 4

Типография, пр. Сапунова, 2
