Реферат

Изобретение относится к области радиоэлектронной техники, к конструкциям пакетного типа с пружинными контактными блоками.

Известен контактный блок, входящий в состав радиоэлектронного блока [1], в котором контактный блок содержит пакет печатных плат с контактными площадками, межплатный соединитель с пружинными овальными контактами, расположенными между печатными платами и взаимодействующими с контактными площадками, и фиксирующие элементы пакета.

К недостаткам известного контактного блока относится то, что пружина овального вида имеет разную длину концов, которые не технологичны при изготовлении - для отсечения их приходилось подводить резец на разных положениях, при этом требовалось дополнительная их доработка, в результате которой образовывалась стружка, которая могла приводить к замыканию элементов схемы на плате.

С целью устранения указанных недостатков контактного блока он отличается тем, что концы пружинных овальных контактов (пружин) отсечены на уровне середины большой оси их овала и плавно загнуты внутрь.

Технический результат от этого заключается в том, что при отсечении концов пружинных контактов резец находится на одной высоте, дополнительная обработка в местах среза не требуется, что приводит к упрощению изготовления пружин и повышению надежности работы контактного блока.

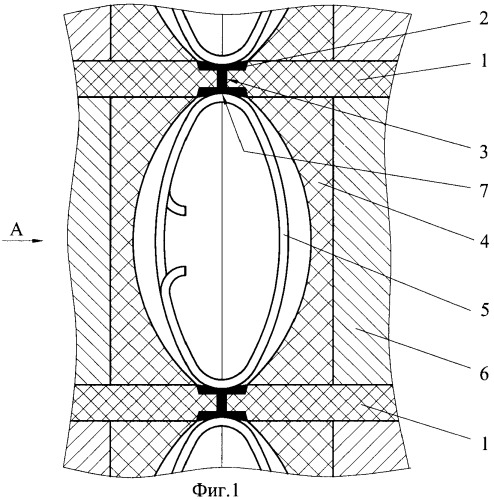

Изобретение поясняется фиг.1, на которой изображен контактный блок, и фиг.2 с видом по стрелке «А» на пружинный овальный контакт. На фиг.1 и 2 приняты следующие обозначения:

1 - пакет печатных плат;

2 - контактные площадки;

3 - переходные металлизированные отверстия;

4 - колодки;

5 - пружинные овальные контакты:

6 - рамка;

7 - внешний контур.

Функционирует контактный блок следующим образом.

Пружинные контакты 5 расположены между платами пакета печатных плат 1 и взаимодействуют с контактными площадками 2. Зажимные элементы содержат рамку 6, в которой зафиксированы колодки 4 и пружинные овальные контакты 5, а также элементы (не показаны), обеспечивающие точную ориентацию пружинных овальных контактов 5 относительно контактных площадок 2. Площадки 2 имеют переходные металлизированные отверстия 3, расположенные соосно, и покрыты слоем электропроводного защитного материала (например, сплавом олово-висмут), при этом внешний контур 7 поперечного сечения указанного слоя пластичного проводящего защитного материала выполнен вогнутым с кривизной, по крайней мере, на части длины внешнего контура 7, уменьшающейся от краев углублений к месту взаимодействия с пружинными овальными контактами 5.

Такое выполнение позволяет осуществить внедрение жесткого пружинного овального контакта 5 в пластичный материал защитного материала переходного металлизированного отверстия 3 так, что обеспечивается уменьшение электрического сопротивления между контактами пакета печатных плат 1. Для этого необходимо, чтобы минимальная толщина слоя в месте взаимодействия с пружинными овальными контактами 5 относилась к глубине углублений в плате пакета печатных плат 1 как 0,35:0,65.

Пружинные овальные контакты 5 выполнены в виде многовитковых пружин с двумя, тремя витками (например, из сплава на основе бронзы фиг.1 и фиг.2). Большая ось овала пружины перпендикулярна плоскости плат пакета печатных плат 1. В процессе функционирования контактного блока в составе устройств, подверженных вибрациям и ударам, пружинные овальные контакты 5 позволяют надежно обеспечивать электрическое соединение между платами пакета печатных плат 1.

Технический результат - повышение надежности функционирования и технологичности исполнения - достигается за счет того, что концы пружинных контактов отсечены на одной высоте и загнуты внутрь.

Литература

1. Патент РФ №2132598 от 27.06.99. БИ №18 МКИ 6 Н05К 7/02.

Контактный блок, содержащий пакет печатных плат с овальными контактами, расположенными между печатными платами и взаимодействующими с контактными площадками, и фиксирующие элементы пакета, отличающийся тем, что концы пружинных овальных контактов отсечены на уровне середины большой оси их овала и плавно загнуты внутрь.
