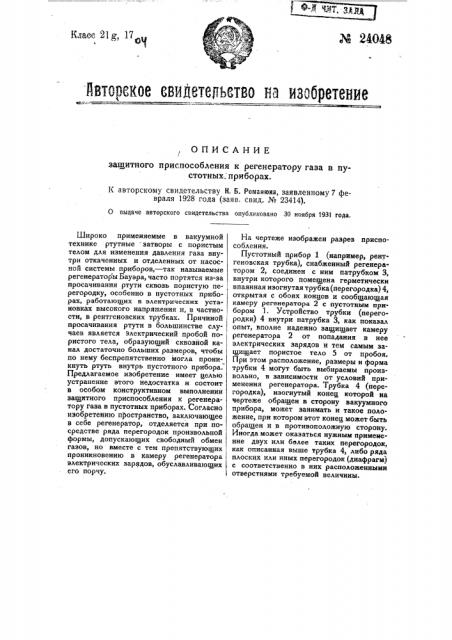

ОПИСАНИЕ защитного приспособления к регенератору газа в пустотных. приборах.

К авторскому свидетельству К. Б. Романюка, заявленному 7 февраля 1928 года (заяв. свид. № 23414).

О выдаче авторского свидетельства опубликовано ЗО ноября 1931 года.

Широко применяемые в вакуумной технике ртутные затворы с пористым телом для изменения давления газа внутри откаченных и отделенных от насосной системы приборов,— так называемые регенераторы Бауэра, часто портятся из-за просачивания ртути сквозь пористую перегородку, особенно в пустотных приборах, работающих в электрических установках высокого напряжения и, в частно- сти, в рентгеновских трубках. Причиной . просачивания ртути в большинстве случаев является электрический пробой пористого тела, образующий сквозйой канал достаточно больших размеров, чтобы по нему беспрепятственно могла проникнуть ртуть внутрь пустотного прибора.

Предлагаемое изобретение имеет целью устранение этого недостатка и состоит в особом конструктивном выполнении защитного приспособления к регенератору газа в пустотных приборах. Согласно изобретению пространство, заключающее в себе регенератор, отделяется при посредстве ряда перегородок произвольной формы, допускающих свободный обмен газов, но вместе с тем препятствующих проникновению в камеру регенератора электрических зарядов, обуславливающих

его порчу.

На чертеже изображен разрез приспособления.

Пустотный прибор 1 (например, рентгеновская трубка), снабженный регенератором 2, соединен с ним патрубком 3, внутри которого помещена герметически впаянная изогнутая трубка(перегородка) 4, открытая с обоих концов и сообщающая камеру регенератора 2 с пустотным прибором 1. Устройство трубки (перегородки) 4 внутри патрубка 3, как показал опыт, вполне надежно защищает камеру регенератора 2 от попадания в нее электрических зарядов и тем самым защищает пористое тело 5 от пробоя.

При этом расположение, размеры и форма трубки 4 могут быть выбираемы произвольно, в зависимости от условий применения регенератора. Трубка 4 (перегородка), изогнутый конец которой на чертеже обращен в сторону вакуумного прибора, может занимать и такое положение, при котором этот конец может быть обращен и в противоположную сторону.

Иногда может оказаться нужным применение двух или более таких перегородок, как описанная выше трубка 4, либо ряда плоских или иных перегородок (диафрагм) с соответственно в них расположенными отверстиями требуемой величины.

Предмет изобретения.

Защитное приспособление к регенератару газа в пустотных приборах, отличающееся применением диафрагмы с малым отверстием и изогнутой трубки 4, помещаемых в патрубке 3 между регеиератором 2 и пустотным прибором 1 с целью предотвращения электрического пробоя регенератора.
