Реферат

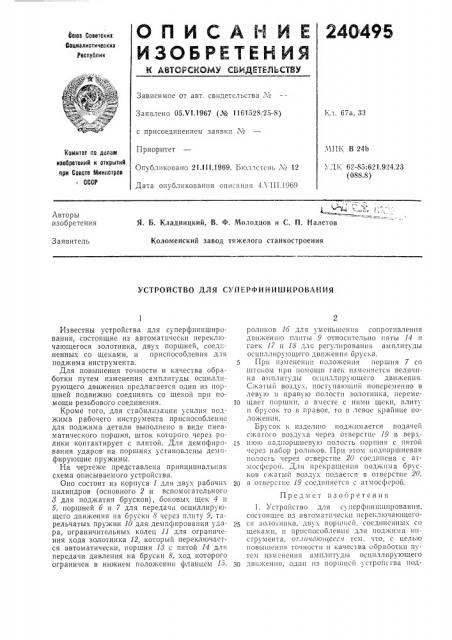

24О495

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства М

Кл. 67а. 33

Заявлено 05.VI.1967 (¹ 1161528/25-8) с присоединением заявки М

ЧПК В 24Ь

Приоритет

Опубликовано 21.III.1969. Бюллстень ¹ 12

Дата опубликования описания 4Л 111.1969

Комитет по делам изобретений и открытий при Соеете Миннстрое

СССР

, ДК 62-85:621.924.23 (088.8) 4 - о г

Я Б Кладницкий В Ф Мочодцов и С П Иалетов

Лвторы изобретения

Коломенский завод тяжелого станкостроения

Заявитель

УСТРОЙСТВО ДЛЯ СУЙЕРФИНИШИРОВАИИЯ

Известны устройства для суперфиниширования, состоящие из автоматически переключающегося золотника, двух поршней, соединенных со щеками, и приспособления для поджима инструмента.

Для повышения точности и качества обработки путем изменения амплитуды осциллирующего движения предлагается один из поршней подвижно соединять со щекой при помощи резьбового соединения.

Кроме того, для стабилизации усилия поджима рабочего инструмента приспособление для поджима детали выполнено в виде пневматического поршня, шток которого через ролики контактирует с плитой. Для демпфирования ударов на поршнях установлены демпфирующие пружины.

На чертеже представлена принципиальная схема описываемого устройства.

Оно состоит из корпу са 1 длл двух рабочих цилиндров (основного 2 и вспомогательного

8 для поджатия брусков), боковых щек 4 и

5, поршней б и 7 для передачи осциллирующего движения на бруски 8 через плиту 9, тарельчатых пружин 10 для демпфирования удара, ограничительных колец 11 для ограничения хода золотника 12, который переключается автоматически, поршня 18 с пятой 14 длл передачи давления на бруски 8, ход которого ограничен в нижнем положении фланцем 15, роликов 16 для уменьшения сопротивления движению плиты 9 относительно пяты 14 и гаек 17 и 18 для регулирования амплитуды осциллирующего движения бруска.

При изменении положения поршня 7 со штоком при помощи гаек изменяется величина амплитуды осцнллирующего движения.

Сжатый воздух, поступающий попеременно в левую и правую полости золотника, переме10 шает поршни, а вместе с ними щеки, плиту и брусок то в правое, то в левое крашше положения.

Ьру сок к изделшо поджимается подачеи сжатого воздуха через отверстие 19 в верх15 нюю надпоршневую полость поршня с пятой через набор роликов. При этом нодпоршневая полость через о-.верстне 20 соединена с атмосферой. Для прекращения поджима брусков сжатый воздух подаетсл в отверстие 20, 20 а отверстие 19 соединяется с атмосферой, Предмет изобретения

1. Устройство для суперфинщпировання, состоящее из автоматически переключающего25 сл золотника, двух поршней, соединенных со щеками, и приспособления для поджима инструмента, оТ.1i!чп ощеес» тем, iTQ, с целью повышения точности и качества обраоотки путеAi изменения амплигуды осциллирующего

50 движения, один из поршней устройсгва под240495

Составитель Л. Шестова

Техред А. А. Камы,UHHKOBR Корректор Л. В. Юшина

Редактор А. Бер

Заказ 1802/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 вижно соединен со щекой при помощи резьбового соединения.

2. Устройство по п. 1, отличающееся тем, что, с целью стабилизации усилия поджима рабочего инструмента, приспособление для поджима детали выполнено в виде пневматического поршня, шток которого через ролики контактирует с плитой.

3. Устройство по п. 1, отличающееся тем, что, с целью демпфирования ударов, на поршнях установлены демпфирующие пружины.
