Натяжной замок для тары
Иллюстрации
Показать всеРеферат

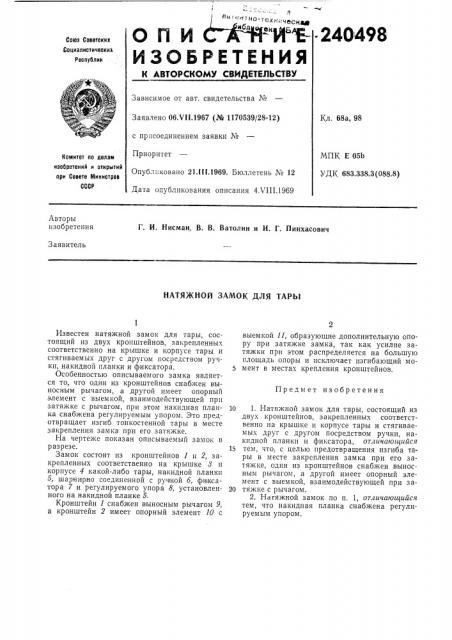

с ЧЪЁ7- -240498
СПИ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 68а, 98
Заявлено 06Л 1I.1967 (№ 1170539/28-12) с присоединением заявки №
Приоритет
Опубликовано 21.Ill.1969. Бюллетень ¹ 12
Дата опубликования описания 4ХП1.1969
МПК Е 05b
УДК 683.338.3(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Г. И. Нисман, В. В. Ватолин и И. Г. Пинхасович
Заявитель
НАТЯЖНОЙ ЗАМОК ДЛЯ ТАРЫ выемкой 11, образующие дополнительную опору при затяжке замка, так как усилие затяжки при этом распределяется на большую площадь опоры и исключает изгибающий момент в местах крепления кронштейнов.
10 1. Натяжной замок для тары, состоящий из двух кронштейнов, закрепленных соответственно на крышке и корпусе тары и стягиваемых друг с другом посредством ручки, накпдной планки и фиксатора, отличающийся
15 тем, что, с целью предотвращения изгиба тары в месте закрепления замка при его затяжке, один из кронштейнов снабжен выносным рычагом, а другой имеет опорный элемент с выемкой, взаимодействующей при за20 тяжке с рычагом.
2. Нагяжной замок по п. 1, отличающийся тем, что накидная планка снабжена регулируемым упором.
Известен натяжной замок для тары, состоящий из двух кронштейнов, закрепленных соответственно на крышке и корпусе тары и стягиваемых друг с другом посредством ручки, накидной планки и фиксатора.
Особенностью описываемого замка является то, что один из кронштейнов снабжен выносным рычагом, а другой имеет опорньш элемент с выемкой, взаимодействующей прп затяжке с рычагом, при этом накидная планка снабжена регулируемым упором. Это предотвращает изгиб тонкостенной тары в месте закрепления замка при его затяжке.
На чертеже показан описываемый замок в разрезе.
Замок состоит из кронштейнов 1 и 2, закрепленных соответственно на крышке 3 и корпусе 4 какой-либо тары, накидной планки
5, шарнирно соединенной с руч кой б, фиксатора 7 и регулируемого упора 8, установленного на накидной планке 5.
Кронштейн 1 снабжен выносным рычагом 9, а кронштейн 2 имеет опорный элемент 10 с
Предмет изобретения
240498
ro
Составитель А. Чурсин
Редактор Т. В. Данилова Техред А. А. Камышникова Корректор Л. В. Юшина
Заказ 1802/13 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
