Способ нанесения полимерных покрытий
Иллюстрации
Реферат

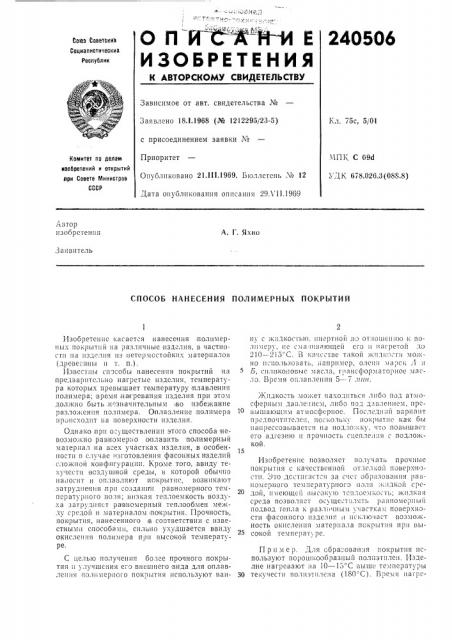

О Л И Ж Й-И Е
ИЗОБРЕТЕНИЯ
240506
Со(ос Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 18,!.1968 (№ 1212295/23-5) с присоединением заявки ¹
Приоритет
Опубликовано 21.111.1969. Бюллетень № 12
Дата опубликования описания 29Л 11.1969
Кл. 75с, 5/01
ЧПК С 09d
УДК 678.026.3(088.8) Комитет по делам изобретений и открытий зри Совете Министров
СССР
Автор изобрстени", A. Г, Яхно
ЗЯ>(витель
СПОСОБ НАНЕСЕНИЯ ПОЛИМЕРНЫХ ПОКРЫТИ Й
Изобретение касается нанесения полимерных покрытий иа разли и ые изделия, в частности иа изде,1H» из иетсрмостойких»атериалов (древесины и т. п.) .
Известны способы нанесения покрытий на предварительно нагретые изделия, температура которых превышает температуру плавления полимера; время на!гревания изделия при этом должно быть, незначительным во избежание разложения полимера. OHë3çëåíèå .полимера 10 происходит иа поверхности изделия, Однако при осуществлении этого способа невозмо;кно равномерно Оплавить полимерный матер!(ал на всех участках изделия, в особенности в случае изготовления фасонных изделий сложной конфигурации. Кроме того, ввиду текучести всзду(и!(ой среды, в которой обычно на (осят и оплавляют пс!крытис, возникают затруднения при создании равномерного температурного поля; низкая теплоемкость воздуха затрудияст равномерный теплообмен между средои и материалом, покрытия. Прочность, покрытия, нанесенного;в соответствии с известными способами, сильно ухудшается ввиду окисления полимера при высокой температуре.
С целью получения более прочного покрытия и улучшения сг0 внешнего вида для оплав1eHия по1! мерного покрытия используют ваи- ЗО
ИУ С ЖИДКОСТ(ЯО, ИНГ()ТИ011 ПО OTИОИ!СИИ!О К ПОли»с)),. Пе c)13 п(вяющей его li ия! !)стоЙ 10
210 — -215 С. В к((чсствe THHOi жи1! О(тii »0» но испо(!ьзовать,; анри»ер, олси;! марск 1 и
Б, сп 1икоиовl lс )I Яс1 Я, ГP3Hc$)0P)(3TAPHAP. )13(ло. Время оплявлеи(ия 5 — 7 л((!и.
Жидкость может k!a 0 (HTbc» либо под ат)!осфернь(м давле:(исм, либо под дзв lenne)1, прсвыиа!Он(и)1 атмосферное. Последн((й вариант прсдпочтителс(1, поскольку покрытnc как бы
113 И !)ЕССОВЫВЯСТСЯ Н 3 ПОДЛО ° Кh), HTO ПОВЬ(Ш ЯС1 его адгезию и прочность сцепле I;I» с подложкой.
Изобретенис позволяет получать прочш(с покрытия с качественной ATHPHHîé поверхч()c1iI. -)То,дсстигзстс» за счс- образования рявиомер!1ОГО 1е)(перятуриого поля! Hii(äiþÉ среДОЙ, 11Ч Е(ОЩЕ(((1! СдКУ!О Те(1, Ос)(КОСТЬ; ЖИДКЯЯ среда позволяет осуще твл»ть равномерный подвод тепла I раз,11пиlы)! участка)i поВерхпости фасонпсго издсли H иск (10(аст возможность окисления матерна 13 пскрытilÿ Нрп высокой те»npрат,ре.
Пример. Для сбра" ован;(я покрытия используют порошкообразиый полиэтилен. Изделие нагревают ia 10 — 15" С выше температуры текучести полиэти, IP»3 (180 С) . 1),)ем(1 иа! p)c240506
Предмет изобрстени»
Составитель С. И. Симановский
Редактор А. Петрова Техред Л. А. Камышннкова Корректор М. В. Радзинскав
Заказ 17907!4 Тирана 480 Г1одиисиос !!!!ИИ!!И 1;омитста ио аслам ипобрсгсиии и îткры ии прн Совете Аииистрои СССР ,т!оекпа, ) Jcil р, пр. Ccpol3<1, д. 4 иио-рифин. ир. Саиkиопсь 2 в3 3 — 4 .иин. Для нанесения покрытия иорошкообразного полиэтилена на изделие ого опускают в кипящей слой в течение 30 сек. На изделии образу ется корка предварительного опла вленного покрытия. Затем последнее оплавляют до получения товарного вида в ванне и; и атмосферном или избыточном давлении.
В качестве жидкой инертной среды используют олеин марки Л, нагретый до температуры 210 — 215 С. Время термообработки изделия cocTBIBляет 5 — 8 л!ин. Полученное декоративное покрытие отличается высокой прочностью и хорошей адгезией.
Способ нанесения полимерных покрытий, преимущественно на изделиях из нетермостойких материалов, кратковременным воздействием kI3 слой полимера высокой температуры, отли ииои!ийся тем, что, с целью получения более прочного покрытия и улучшения его внешнего вида, onлавление полимерного материала осуществляют в ванне с инертной по отношению к полимеру жидкостью, нагретой до 210-—
215 С и !находящейся под давлением, равным атмосферному или превышающим его.
