Реферат

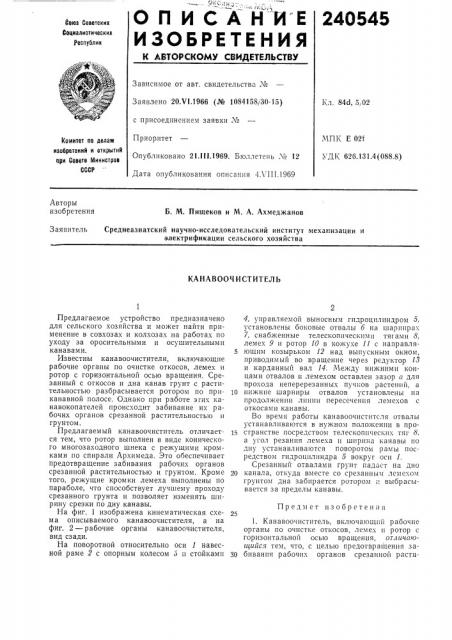

оj;с,, О П И С А Н-И Е

И ЗОВ РЕТЕ НИ Я

24О545

Йоюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 20.Ч1.1966 (№ 1084158/30-15) с присоединением заявки №

Приоритет

Опубликовано 21.111.1969. Бюллетень ¹ 12

Дата опубликования описания 4Л 111.1969

Кл. 84d, 5 02

МПК Е 02f

УДК 626.131.4(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. М. Пищеков и М. А. Ахмеджанов

Заявитель

Среднеазиатский научно-исследовательский институт механизации и электрификации сельского хозяйства

КАНАВООЧ ИСТИТЕЛЬ

Предмет изобретения

Предлагаемое устройство предназначено для сельского хозяйства и может найти применение в совхозах и колхозах на работах по уходу за оросительными и осушительными канавами.

Известны канавоочистители, включающие рабочие органы по очистке откосов, лемех и ротор с горизонтальной осью вращения. Срезанный с откосов и дна канав грунт с растительностью разбрасывается ротором по приканавной полосе. Однако при работе этих канавокопателей происходит забивание их рабочих органов срезанной растительностью и грунтом.

Предлагаемый канавоочиститель отличается тем, что ротор выполнен в виде конического многозаходного шнека с режущими кромками по спирали Архимеда. Это обеспечивает предотвращение забивания рабочих органов срезанной растительностью и грунтом. Кроме того, режущие кромки лемеха выполнены по параболе, что способствует лучшему проходу срезанного грунта и позволяет изменять ширину срезки по дну канавы.

На фиг. 1 изображена кинематическая схема описываемого канавоочистителя, а на фиг. 2 — рабочие органы канавоочистителя, вид сзади.

На поворотной относительно оси 1 навесной раме 2 с опорным колесом 5 и стойками

4, управляемой выносным гидроцилиндром 5, установлены боковые отвалы б на шарнирах

7, снабженные телескопическими тягами 8, лемех 9 и ротор 10 в кожухе 11 с направля5 ющим козырьком 12 над BbIII) скным окном, приводимый во вращение через редуктор 1у и карданный вал 14. Между нижними концами отвалов и лемехом оставлен зазор а для прохода неперерезанных пучков растений, а

10 нижние шарниры отвалов установлены иа продолжении линии пересечения лемехов с откосами канавы.

Во время работы канавоочиститсля отвалы устанавливаются в нужном положении в про15 странстве посредством телескопических тяг 8, а угол резания лемеха и ширш а канавы по дну устанавливаются поворотом рамы посредством гидроцилиндра 5 вокруг оси 1.

Срезанный отвалами грунт падает на дно

20 канала, откуда вместе со срезанным лемехом грунтом дна забирается ротором;: выбрасывается за пределы канавы.

1. Канавоочиститель, включа1ощий рабочие органы по очистке откосов, лемех и ротор с горизонтальной осью вращения. отличающийся тем, что, с целью предотвращения за30 бивания рабочих органов срезанной расти240545 юг. 2

Составитель М, Г. Левин

Техред T. П. Курилко

Корректор С. М. Сигал

Редактор В. Сорокин

Заказ 1810/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 тельностью и грунтом, ротор выполнен в виде конического многозаходного шнека с режущими кромками по спирали Архимеда.

2. Канавоочиститель по п. 1, отличающийся тем, что режущая кромка лемеха выполнена по параболе.
