Установка для сбора, замера и транспортирования продукции скважин

Установка для сбора, замера и транспортирования продукции скважин

Иллюстрации

Показать все

Реферат



24" 2

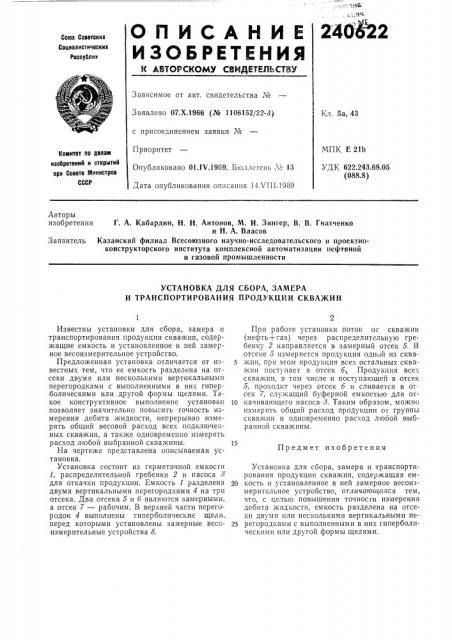

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.Х.1966 (№ 1106152/22-3) Кл. 5а, 43 с присоединением заявки ¹

Приоритет

МПК E 21Ь

УДК 622.243.68.05 (088.8) Комитат по делам изобретениЯ и сткрытиЯ при Совете Министров

СССР

Опубликовано 01.IV.1969. Бюллегень № 13

Дата опубликования описания 14Х111.1969

Авторы . изобретения

Г. А. Кабардин, Н. Н. Антонов, М. И. Зингер, В. В. Гнатченко и Н. А. Власов

Казанский филиал Всесоюзного научно-исследовательского и проектноконструкторского института комплексной автоматизации нефтяной и газовой промышленности

Заявитель

УСТАНОВКА ДЛЯ СБОРА, ЗАМЕРА

И ТРАНСПОРТИРОВАНИЯ ПРОДУКЦИИ СКВА)КИН

Предмет изобретения

Известны установки для сбора, замера и транспортирования продукции скважин, содержащие емкость и установленное в ней замерн ое вес о из м ер ител ьн ое уст р ойств о.

Предложенная установка отличается от известных тем, что ее емкость разделена на отсеки двумя или несколькими вертикальными перегородками с выполненными в чих гиперболическими или другой формы щелями. Такое конструктивное выполнение установки позволяет значительно повысить точность измерения дебита жидкости, непрерывно измерять общий весовой расход всех подключенных скважин, а также одновременно измерять расход любой выбранной скважины.

На чертеже представлена описываемая установка.

Установка состоит из герметичной емкосги

1, распределительной гребенки 2 и насоса 8 для откачки продукции. Емкость 1 разделена двумя вертикальными перегородками 4 на три отсека. Два отсека 5 и б являются замерными, а отсек 7 — рабочим. В верхней части перегородок 4 выполнены гиперболические щели, перед которыми установлены замерные весоизмерительные устройства 8.

При работе установки поток ог скважин (нефть+ газ) через распределительную гребенку 2 направляется в замерный отсек 5. В отсеке 5 измеряется продукция одной из скважин, при этом продукция всех остальных скважин поступает в отсек б Продукция всех скважин, в том числе и поступающей в отсек

5, проходит через отсек б и сливается в от сек 7, служащий буферной емкостью для отlo качпвающего насоса 8. Таким образом, можно измерять общий расход продукции ог группы скважин и одновременно расход любой выбранной скважины.

Установка для сбора, замера и транспортирования продукции скважин, содержащая ем20 кость и установленное в ней замерное весоизмерительное устройство, отличающаяся тем, что, с целью повышения точносги измерения дебита жидкости, емкость разделена на отсеки двумя пли несколькими вертикальными пе25 регородками с выполненными в них гиперболическими илп другой формы щелями.

240622

Составитель Ю. Белобородов

Техред Л. Я. Левина Корректор М. В. Радзинская

Речактор Т. Горшкова

Типография, пр. Сапунова, 2

Заказ 1851/3 Тираж 480 П одписное

ЦНИИПИ Комитета по делам изобрстепий и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
