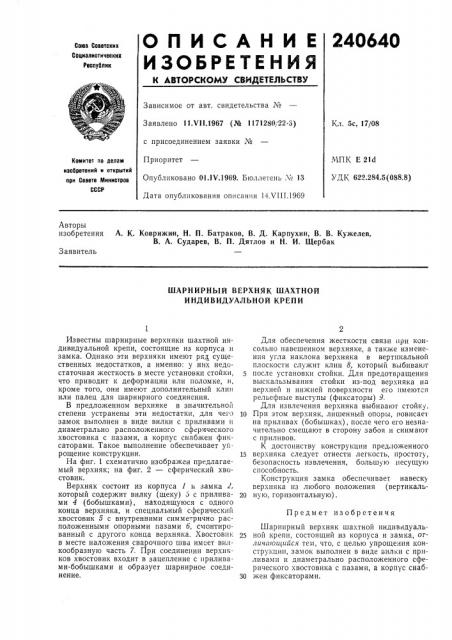

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.VI I.1967 (№ 1171280, 22-3) с присоединением заявки №

Приоритет

Опубликовано 01 1Ч.1969. Бюллетень ¹ 13

Дата опубликования описания 14,Ч111.1969

Кл. 5с, 17/08

МПК E 21(3

УДК 622.284.5(088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения А. К. Коврижин, Н. П. Батраков, В. Д. Карпухин, В. В. Кужелев, В. А. Сударев, В. П. Дятлов и H. И. Щербак

Заявитель

ШАРНИРНЫЙ ВЕРХНЯК ШАХТНОЙ

ИНДИВИДУАЛЬНОЙ КРЕПИ

Предмет изобретения

Известны шарнирные верхняки шахтной индивидуальной крепи, состоящие из корпуса и замка. Однако эти верхняки имеют ряд существенных недостатков, а именно: у них недостаточная жесткость в месте установки стойки, что приводит к деформации или поломке, и, кроме того, они имеют дополнительный клин или палец для шарнирного соединения.

В предложенном верхняке в значительной степени устранены эти недостатки, для чег» замок выполнен в виде вилки с приливами и диаметрально расположенного сферического хвостовика с пазами, а корпус снабжен фиксаторами. Такое выполнение обеспечивает упрощение конструкции.

На фиг. 1 схематично изображен предлагаемый верхняк; на фиг. 2 — сферический хвоста вик.

Верхняк состоит из корпуса 1 и замка Р, который содержит вилку (щеку) б с приливами 4 (бобышками), находящуюся с одного конца верхняка, и специальный сферический хвостовик 5 с внутренними симметрично расположенными опорными пазами б, смонтированный с другого конца верхняка. Хвостовик в месте наложения сварочного шва имеет внлкообразную часть 7. При соединении верхняков хвостовик входит в зацепление с приливами-бобышками и образует шарнирное соединение.

Для обеспечения жесткости связи при консольно навешенном верхняке, а также изменения угла наклона верхняка в вертикальной плоскости служит клин 8, который выбивают

5 после установки стойки. Для предотвращения выскальзывания стойки из-под верхняка на верхней и нижней поверхности Bi î имеются рельефные выступы (фиксаторы) 9.

Для извлечения верхняка выбивают стойку.

10 При этом верхняк, лишенный опоры, повисает на приливах (бобышках), после чего его незначительно смещают в сторону забоя и снимают с приливов.

К достоинству конструкции предложенного

15 верхняка следует отнести легкость, простоту, безопасность извлечения, большую несущую способность.

Конструкция замка обеспечивает навеску верхняка из любого положения (вертикаль20 ную, горизонтальную) .

Шарнирный Верхняк шахтной индивидуаль25 ной крепи, состоящий из корпуса и замка, отличаюи1ийся тем, что, с целью упрощения конструкции, замок выполнен в виде вилки с прпливамп и диаметрально расположенного сферического хвостовика с пазами, а корпус снаб30 жен фиксаторами.
