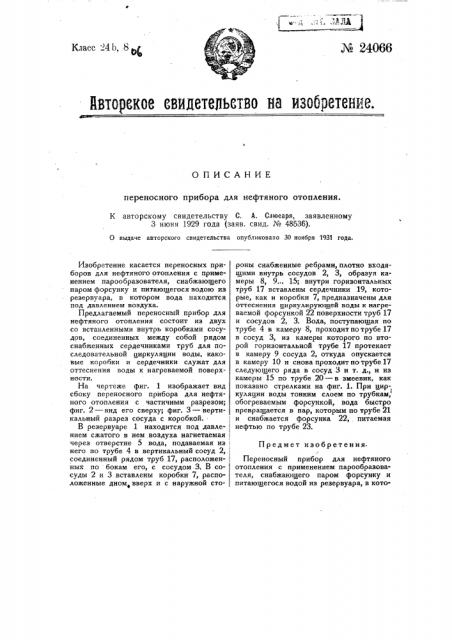

Класс 4Ь, 8

М 24066

Ksmpeos оидетельстм на иы ретение.

ОПИСАНИЕ переносного прибора для нефтяного отопления.

К авторскому свидетельству С. A. Слюсаря, заявленному

3 июня 1929 года (заяв. свид. № 48536).

О выдаче авторского свидетельства опубликовапо 30 ноября 1931 года.

Предмет изобретения.

Изобретение касается переносных приборов для нефтяного отопления с применением парообразователя, снабжающего паром форсунку и питающегося водою из резервуара, в котором вода находится под давлением воздуха.

Предлагаемый переносный прибор для нефтяного отопления состоит из двух со вставленными внутрь коробками сосудов, соединенных между собой рядом снабженных сердечниками труб для последовательной циркуляции воды, каковые коробки и сердечники служат для оттеснения воды к нагреваемой поверхности.

На чертеже фиг. 1 изображает вид сбоку переносного прибора для нефтяного отопления с частичным разрезом; фиг. 2 — вид его сверху; фиг. 3 — вертикальный разрез сосуда с коробкой.

В резервуаре 1 находится под давлением сжатого в нем .воздуха нагнетаемая через отверстие 5 вода, подаваемая из него по трубе 4 в вертикальный сосуд 2, соединенный рядом труб 17, расположенных по бокам его, с сосудом 3. В сосуды 2 и 3 вставлены коробки 7, расположенные дном вверх и с наружной стороны снабженные ребрами, плотно входящими внутрь сосудов 2, 3, образуя камеры 8, 9... 15; внутри горизонтальных труб 17 вставлены сердечники 19, которые, как и коробки 7, предназначены для оттеснения циркулирующей воды к нагреваемой форсункой 22 поверхности труб 17 и сосудов 2, 3. Вода, поступающая по трубе 4 в камеру 8, проходит по трубе 17 в сосуд 3, из камеры которого по второй горизонтальной трубе 17 протекает в камеру 9 сосуда 2, откуда опускается в камеру 10 и снова проходит потрубе17 следующего ряда в сосуд 3 и т. д., и из камеры 15 по трубе 20 — в змеевик, как показано стрелками на фиг. 1. При циркуляции воды тонким слоем по трубкам, l обогреваемым форсункой, вода быстро превращается в пар, которым по трубе 21 и снабжается форсунка 22, питаемая нефтью по трубе 23.

Переносный прибор для нефтяного отопления с применением парообразователя, снабжающего паром форсунку и питающегося водой из резервуара, в котором вода находится под давлением воздуха, отличающийся тем, что парообразователь состоит из двух сосудов 2 и 3, соединенных между собой примыкающими к ним сбоку трубами 17, служащими для последовательной по ним циркуляции воды и снабженными сердечниками 19, предназначенными для оттеснения воды к поверхности труб, как и коробки 7, вставленные в сосуды 2 и 3.
