Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится, в целом, к чернильному картриджу, набору чернильных картриджей и системе определения чернильного картриджа.

Уровень техники

Известное записывающее устройство, например струйное записывающее устройство, включает в себя струйную записывающую головку и установочный участок, на котором установлен известный чернильный картридж. Когда известный чернильный картридж установлен на установочном участке, известное записывающее устройство сконфигурировано так, чтобы раздавать чернила из совокупности сопел для записи изображения на листе бумаги.

Другое известное записывающее устройство включает в себя каретку, способную принимать другой известный чернильный картридж. Это известное записывающее устройство сконфигурировано так, чтобы определять тип чернильного картриджа, измеряя интенсивность света, отраженного чернильным картриджем. При перемещении каретки и чернильного картриджа интенсивность отраженного света измеряется датчиком записывающего устройства, и, на основании интенсивности, определяется тип чернильного картриджа. Такое известное записывающее устройство описано, например, в US 2005/0024454 A1.

Еще одно известное записывающее устройство включает в себя установочный участок, который отделен от каретки, и это известное записывающее устройство сконфигурировано так, чтобы определять тип другого известного чернильного картриджа, когда чернильный картридж установлен на установочном участке. В частности, когда чернильный картридж установлен на установочном участке, записывающее устройство обнаруживает наличие или отсутствие участка блокировки сигнала чернильного картриджа, и тип чернильного картриджа определяется на основании наличия или отсутствия участка блокировки сигнала. Такое известное записывающее устройство описано, например, в US 2005/0195225 A1. Тем не менее, в этом известном записывающем устройстве скорость, с которой различные пользователи устанавливают чернильный картридж на установочном участке, может варьироваться от пользователя к пользователю так, что записывающее устройство может делать разные определения от пользователя к пользователю. Например, если скорость, с которой пользователь устанавливает чернильный картридж на установочный участок, больше, чем заранее определенная скорость, или если пользователь начинает вставлять чернильный картридж в установочный участок, а затем частично вытаскивает чернильный картридж прежде, чем полностью вставит чернильный картридж в установочный участок, датчик может регистрировать неточную информацию.

Сущность изобретения

Таким образом, возникла необходимость в чернильном картридже, наборе чернильных картриджей и системе определения чернильного картриджа, которые преодолевают эти и другие недостатки уровня техники. Техническое преимущество настоящего изобретения состоит в том, что конфигурация чернильного картриджа позволяет записывающему устройству точно определять информацию, связанную с чернильным картриджем, независимо от скорости, с которой пользователь устанавливает чернильный картридж в записывающем устройстве, и независимо от того, начинает ли пользователь вставлять чернильный картридж в записывающее устройство, а затем частично вытаскивать чернильный картридж прежде, чем полностью вставить чернильный картридж в записывающее устройство.

Согласно варианту осуществления настоящего изобретения чернильный картридж содержит участок блокировки первого сигнала, участок блокировки второго сигнала и участок блокировки третьего сигнала. Участок блокировки первого сигнала сконфигурирован так, чтобы либо препятствовать прохождению первого сигнала через него, либо изменять путь прохождения первого сигнала, когда участок блокировки первого сигнала принимает первый сигнал, и участок блокировки второго сигнала сконфигурирован так, чтобы либо препятствовать прохождению второго сигнала через него, либо изменять путь прохождения второго сигнала, когда участок блокировки второго сигнала принимает второй сигнал. Кроме того, участок блокировки третьего сигнала сконфигурирован так, чтобы либо препятствовать прохождению второго сигнала через него, либо изменять путь прохождения второго сигнала, когда участок блокировки третьего сигнала принимает второй сигнал.

Согласно варианту осуществления настоящего изобретения набор чернильных картриджей содержит первый и второй чернильные картриджи. Участок блокировки второго сигнала первого чернильного картриджа имеет толщину, позволяющую препятствовать прохождению второго сигнала через него, либо изменять путь прохождения второго сигнала в момент времени, когда участок блокировки первого сигнала первоначально препятствует прохождению первого сигнала через него или изменяет путь прохождения первого сигнала. Участок блокировки второго сигнала второго чернильного картриджа имеет толщину, позволяющую не препятствовать прохождению второго сигнала через него, либо не изменять путь прохождения второго сигнала в момент времени, когда участок блокировки первого сигнала первоначально препятствует прохождению первого сигнала через него или изменяет путь прохождения первого сигнала.

Согласно варианту осуществления настоящего изобретения система определения чернильного картриджа содержит чернильный картридж и записывающее устройство. Записывающее устройство содержит участок установки картриджа, сконфигурированный для установки чернильного картриджа, первый датчик, расположенный на участке установки картриджа и содержащий элемент передачи первого сигнала, способный передавать первый сигнал, и элемент приема первого сигнала, сконфигурированный так, чтобы принимать первый сигнал, и второй датчик, расположенный на участке установки картриджа и содержащий элемент передачи второго сигнала, сконфигурированный для того, чтобы передавать второй сигнал, и элемент приема второго сигнала, сконфигурированный так, чтобы принимать второй сигнал, и определитель. Участок блокировки первого сигнала сконфигурирован так, чтобы либо препятствовать прохождению первого сигнала через него, либо изменять путь прохождения первого сигнала, по меньшей мере, в ходе установки чернильного картриджа на участок установки картриджа. Интенсивность первого сигнала, принятого элементом приема первого сигнала, когда первому сигналу препятствуют при прохождении через участок блокировки первого сигнала, или путь прохождения первого сигнала изменяется участком блокировки первого сигнала, отличается от интенсивности первого сигнала, принятого элементом приема первого сигнала, когда первому сигналу не препятствуют при прохождении через участок блокировки первого сигнала, или путь прохождения первого сигнала не изменяется участком блокировки первого сигнала. Участок блокировки второго сигнала способен либо препятствовать прохождению второго сигнала через него, либо изменять путь прохождения второго сигнала в ходе установки чернильного картриджа на участок установки картриджа. Участок блокировки третьего сигнала способен либо препятствовать прохождению второго сигнала через него, либо изменять путь прохождения второго сигнала, когда установка чернильного картриджа на участок установки картриджа завершена. Интенсивность второго сигнала, принятого элементом приема второго сигнала, когда второму сигналу препятствуют при прохождении через участок блокировки второго сигнала, или участок блокировки третьего сигнала, или путь прохождения второго сигнала изменяется участком блокировки второго сигнала или участком блокировки третьего сигнала, отличается от интенсивности второго сигнала, принятого элементом приема второго сигнала, когда второму сигналу не препятствуют при прохождении через участок блокировки второго сигнала или участок блокировки третьего сигнала, или путь прохождения второго сигнала не изменяется участком блокировки второго сигнала или участком блокировки третьего сигнала. Определитель сконфигурирован для того, чтобы определять информацию, связанную с чернильным картриджем на основании интенсивности второго сигнала, принятого элементом приема второго сигнала, в момент времени, когда интенсивность первого сигнала, принятого элементом приема первого сигнала, первоначально изменяется в ходе установки чернильного картриджа на участок установки картриджа. Кроме того, определитель может быть сконфигурирован для того, чтобы определять количество чернил в чернильной камере на основании интенсивности второго сигнала, принятого элементом приема второго сигнала, когда установка чернильного картриджа на участок установки картриджа завершена.

Такие конфигурации позволяют точно определить информацию, связанную с чернильным картриджем. Кроме того, можно определить количество чернил в чернильной камере. Другие задачи, признаки и преимущества вариантов осуществления настоящего изобретения будут ясны специалисту в данной области техники из нижеследующего описания предпочтительных вариантов осуществления со ссылкой на прилагаемые чертежи.

Краткое описание чертежей

Для более полного понимания настоящего изобретения, потребностей, удовлетворяемых с его помощью, а также его задач, признаков и преимуществ обратимся к нижеследующему описанию, приведенному совместно с прилагаемыми чертежами.

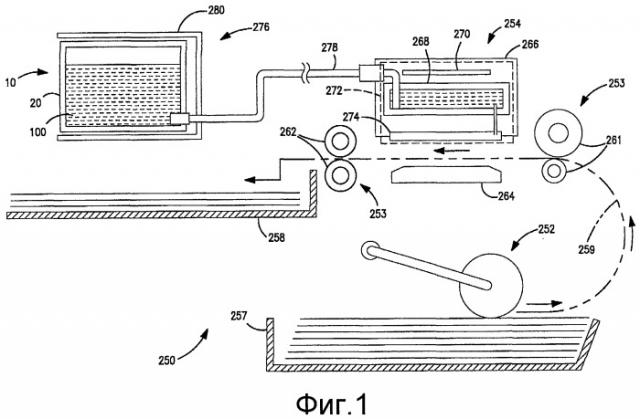

Фиг.1 - схематический вид в разрезе записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг.2(a) и 2(b) - виды в перспективе чернильного картриджа, в котором подвижная деталь находится во второй позиции и в первой позиции соответственно согласно варианту осуществления настоящего изобретения.

Фиг.2(c) и 2(d) - виды в перспективе чернильного картриджа, в котором подвижная деталь находится во второй позиции и в первой позиции соответственно согласно другому варианту осуществления настоящего изобретения.

Фиг.3(a) и 3(b) - виды сбоку чернильного картриджа, показанного на фиг.2(a) и 2(b) соответственно.

Фиг.3(c) и 3(d) - виды сбоку чернильного картриджа, показанного на фиг.2(c) и 2(d) соответственно.

Фиг.4(a) и 4(b) - вид спереди и вид сзади основного корпуса чернильного картриджа, показанного на фиг.2(a) и 2(b).

Фиг.5 - вид сбоку основного корпуса, показанного на фиг.4(a) и 4(b).

Фиг.6 - вид в разрезе, взятый по линии VI-VI на фиг.4(a).

Фиг.7 - частичный, увеличенный вид в разрезе спереди корпуса, показанного на фиг.4(a) и 4(b).

Фиг.8 - вид в разрезе, взятый по линии VIII-VIII на фиг.2(a).

Фиг.9 - вид в разрезе, взятый по линии IX-IX на фиг.2(b).

Фиг.10(a) и 10(b) - увеличенные виды в разрезе верхнего участка и нижнего участка соответственно основного корпуса, показанного на фиг.4(a) и 4(b).

Фиг.11(a) и 11(b) - виды в перспективе и сбоку соответственно подвижной детали согласно другому варианту осуществления настоящего изобретения.

Фиг.12 - вид в разрезе по вертикали участка установки картриджа записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг.13 - вид в разрезе чернильного картриджа, устанавливаемого на участке установки картриджа, показанном на фиг.12.

Фиг.14 - вид в разрезе чернильного картриджа, установленного на участке установки картриджа, показанном на фиг.12, в котором запорный рычажок записывающего устройства находится в открытой позиции.

Фиг.15 - вид в разрезе чернильного картриджа, установленного на участке установки картриджа, показанном на фиг.12, в котором запорный рычажок записывающего устройства находится в закрытой позиции.

Фиг.16 - блок-схема главного контроллера записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг.17(a) и 17(b) - иллюстративные временные диаграммы сигнала датчика, выводимого из первого оптического датчика и второго оптического датчика соответственно записывающего устройства, когда первый чернильный картридж установлен на участке установки картриджа.

Фиг.17(c) и 17(d) - иллюстративные временные диаграммы сигнала датчика, выводимого из первого оптического датчика и второго оптического датчика соответственно записывающего устройства, когда второй чернильный картридж установлен на участке установки картриджа.

Фиг.18 - блок-схема алгоритма процедуры, осуществляемой главным контроллером записывающего устройства, согласно варианту осуществления настоящего изобретения.

Фиг.19 - перспективный вид приспособления для упаковки, содержащего чернильный картридж, показанный на фиг.2(a) и 2(b), заключенный в упаковочную деталь, согласно еще одному варианту осуществления настоящего изобретения.

Фиг.20 - вид в разрезе чернильного картриджа, установленного на участке установки картриджа, согласно другому варианту осуществления настоящего изобретения.

Фиг.21 - вид в разрезе чернильного картриджа, извлекаемого из участка установки картриджа, показанного на фиг.20.

Фиг.22(a) и 22(b) - виды сбоку чернильного картриджа, показанного на фиг.2(a) и 2(b) соответственно.

Условные обозначения

10 - чернильный картридж

10' - чернильный картридж

20 - основной корпус

21 - подвижная деталь

22 - покрывающая деталь

23 - цилиндрическая пружина

24 - цилиндрическая пружина

72 - участок блокировки сигнала

80 - участок впуска воздуха

90 - участок подачи чернил

100 - чернильная камера

140 - полупрозрачный участок

189 - участок блокировки сигнала

191 - участок блокировки сигнала

199 - участок блокировки сигнала

200 - главный контроллер

230 - оптический датчик

235 - оптический датчик

250 - записывающее устройство

276 - участок установки картриджа

1276 - участок установки картриджа

Предпочтительные варианты осуществления изобретения

Варианты осуществления настоящего изобретения, их признаки и технические преимущества можно понять из фиг.1-22(b), снабженных сквозной системой обозначений.

На фиг.1 показано записывающее устройство 250 согласно варианту осуществления настоящего изобретения. Записывающее устройство 250 содержит устройство 252 подачи бумаги, устройство 253 переноса, блок 254 записи и участок 276 установки картриджа. Лоток 257 подачи бумаги предусмотрен в нижней части записывающего устройства 250, и листы бумаги, находящиеся на лотке 257 подачи бумаги, подаются, один за другим, на путь 259 устройством 252 подачи бумаги.

Устройство 253 переноса располагается на пути 259 и содержит первую пару роликов 261 переноса и вторую пару роликов 262 переноса. Пара роликов 261 переноса располагается на входной стороне блока 254 записи в направлении переноса бумаги, и пара роликов 262 переноса располагается на выходной стороне в направлении переноса бумаги.

Лист бумаги, поступающий на путь 259, переносится к опорному валику 264 парой роликов 261 переноса, и блок 254 записи располагается над опорным валиком 264. Изображение записывается на листе бумаги, проходящем над опорным валиком 264, блоком 254 записи, после чего лист бумаги выбрасывается в лоток 258 выброса бумаги, расположенный на выходном конце пути 259, парой роликов 262 переноса.

Блок 254 записи содержит каретку 266 и записывающую головку 272, установленную в каретке 266. Записывающая головка 272 содержит вспомогательный контейнер 268 и плату 270 управления головкой, и в ней сформирована совокупность сопел 274. Каретка 266 поддерживается с возможностью скольжения поддерживающей направляющей и сконфигурирована так, чтобы скользить в направлении, вертикальном к плоскости бумаги на фиг.1. Вспомогательный контейнер 268 сконфигурирован так, чтобы вмещать чернила, подаваемые на сопла 274. Когда сигналы изображения поступают на плату 270 управления головкой, чернила выбрасываются из сопел 274 на лист бумаги на основании сигналов изображения. Записывающее устройство 250 содержит главный контроллер 200 (показанный на фиг.16) для управления записывающим устройством 250, и сигналы изображения выводятся из главного контроллера 200 и поступают на плату 270 управления головкой.

Чернильный картридж 10 сконфигурирован так, чтобы устанавливаться на участке 276 установки картриджа. Участок 276 установки картриджа содержит совокупность кожухов 280, каждый из которых способен принимать в себя соответствующий чернильный картридж 10. Например, участок 276 установки картриджа содержит четыре кожуха 280, и каждый кожух 280 соответствует чернильному картриджу, содержащему отдельный цвет чернил. Чернильный картридж 10 сконфигурирован так, чтобы устанавливаться на участок 276 установки картриджа и удаляться из него. Чернильный картридж 10 содержит основной корпус 20, и основной корпус 20 содержит чернильную камеру 100, сконфигурированную так, чтобы вмещать в себя чернила, и чернила поступают из чернильной камеры 100 в записывающую головку 272 через чернильную трубку 278.

Согласно варианту осуществления настоящего изобретения два разных чернильных картриджа могут иметь разные вместимости чернил или могут вмещать разные начальные количества чернил, и могут вмещать чернила одного и того же цвета, например черные чернила. Например, первый чернильный картридж 10 и второй чернильный картридж 10' имеют разные вместимости чернил или хранят разные начальные количества чернил, и хранят чернила одного и того же цвета. Кроме того, записывающее устройство 250 сконфигурировано так, что чернильные картриджи 10 и 10' установлены в одном и том же кожухе 280 участка 276 установки картриджа. Записывающее устройство 250 сконфигурировано для того, чтобы определять, какой тип чернильного картриджа установлен на кожухе 280.

Согласно фиг.2(a), 2(b), 3(a), 3(b) и 4-10(b) чернильный картридж 10 имеет, по существу, плоскую шестигранную форму. Ширина чернильного картриджа, указанная стрелкой 31, относительно мала, и каждая из высоты чернильного картриджа 10, указанной стрелкой 32, и глубины чернильного картриджа 10, указанной стрелкой 33, больше, чем ширина чернильного картриджа 10.

Чернильный картридж 10 содержит кожух, например, основной корпус 20, подвижную деталь 21, покрывающую деталь 22 и, по меньшей мере, одну цилиндрическую пружину, например, пару цилиндрических пружин 23 и 24. Основной корпус 20 содержит чернильную камеру 100 для вмещения чернил. Подвижная деталь 21 и покрывающая деталь 22 заключают в себе основной корпус 20. Каждый из основного корпуса 20, подвижной детали 21 и покрывающей детали 22 сформирован из полимерного материала, например нейлона, полиэтилена, полипропилена и прочего из их комбинаций.

Чернильный картридж 10 вставляется в записывающее устройство в направлении, указанном стрелкой 30, в вертикальном состоянии. Передний участок 20a основного корпуса заключен в подвижной детали 21, и задний участок 20b основного корпуса 20 заключен в покрывающей детали 22. Соответственно, согласно этому варианту осуществления настоящего изобретения, передний участок 20a защищен подвижной деталью 21, и задний участок 20b защищен покрывающей деталью 22.

Подвижная деталь 21 сконфигурирована для того, чтобы скользить в направлении глубины, указанном стрелкой 33, относительно основного корпуса 20. Подвижная деталь 21 сконфигурирована так, чтобы перемещаться относительно основного корпуса 20. В частности, подвижная деталь 21 сконфигурирована так, чтобы перемещаться между первой позицией, показанной на фиг.2(b) и 9, когда подвижная деталь 21 находится в позиции, наиболее удаленной от передней стороны 41 основного корпуса, и второй позицией, показанной на фиг.2(a) и 8, когда подвижная деталь 21 находится в позиции, наиболее близкой к передней стороне 41. Когда подвижная деталь 21 находится в первой позиции, по меньшей мере, часть подвижной детали 21 располагается дальше от передней стороны 41, чем участок 90 подачи чернил располагается от передней стороны 41. Согласно варианту осуществления, когда сила заранее определенной величины, превышающей силу сдвига цилиндрических пружин 23 и 24, прилагается к подвижной детали 21 и, таким образом, подвижная деталь 21 перемещается из первой позиции во вторую позицию, стержень 84 участка 80 впуска воздуха контактирует с подвижной деталью 21 и прижимается подвижной деталью 21, и участок 90 подачи чернил выходит изнутри подвижной детали 21, чтобы продолжаться вне подвижной детали 21. Когда сила заранее определенной величины высвобождается из подвижной детали 21 и, таким образом, подвижная деталь 21 затем перемещается из второй позиции в первую позицию, стержень 84 отделяется от подвижной детали 21, и участок 90 подачи чернил возвращается внутрь подвижной детали 21. Вся подвижная деталь 21 сконфигурирована так, чтобы, по существу, одновременно перемещаться в первом направлении относительно основного корпуса 20, когда цилиндрические пружины 23 и 24 растягиваются, и вся подвижная деталь 21 сконфигурирована так, чтобы, по существу, одновременно перемещаться во втором направлении, противоположном первому направлению, когда цилиндрические пружины 23 и 24 сжимаются. Каждое из первого направления и второго направления, по существу, параллельно каждому из направления растяжения и направления сжатия цилиндрических пружин 23 и 24. Согласно другому варианту осуществления, подробно рассмотренному ниже и показанному на фиг.2(c), 2(d), 3(c) и 3(d), отверстие 180' можно сформировать в передней стенке 161 подвижной детали 21 вблизи и вровень с участком 80 впуска воздуха так, что компонент принтера может прилагать силу к стержню 84 вместо того, чтобы подвижная деталь 21 прилагала силу к стержню 84.

Основной корпус 20 имеет, по существу, плоскую шестигранную форму. Когда чернильный картридж 10 установлен на установочном участке записывающего устройства, основной корпус 20 находится в вертикальном состоянии. Основной корпус 20 содержит переднюю сторону 41, заднюю сторону 42, верхнюю сторону 43 и нижнюю сторону 44. Основной корпус 20 также содержит пару боковых сторон 45 и 46, противоположных друг другу, и каждая из боковых сторон 45 и 46 соединена с передней стороной 41, задней стороной 42, верхней стороной 43 и нижней стороной 44. Каждая из боковых сторон 45 и 46 имеет площадь поверхности, которая превышает площадь поверхности каждой из передней стороны 41, задней стороны 42, верхней стороны 43 и нижней стороны 44.

Основной корпус 20 содержит раму 50, лапку 70, участок 80 впуска воздуха и участок 90 подачи чернил. Кроме того, боковая сторона 45 или боковая сторона 46, или они обе содержат пленку, например светопропускающую пленку. В частности, пленка приварена к раме 50, благодаря чему рама 50 герметизируется пленкой, обозначая там чернильную камеру 100. Рама 50 сформирована из светопропускающего полимерного материала, т.е. прозрачного или полупрозрачного полимерного материала, например полиацетала, нейлона, полиэтилена или полипропилена и их комбинаций, чтобы свет мог проходить через нее, и рама 50 сформирована методом инжекционного формования. Рама 50 достаточно жестка, благодаря чему форма рамы 50 не изменяется в направлениях растяжения и сжатия цилиндрических пружин 23 и 24, когда цилиндрические пружины 23 и 24 растягиваются и сжимаются.

Рама 50 содержит внешнюю периферийную стенку 51 и совокупность внутренних стенок 52. Внутренние стенки 52 располагаются внутри внешней периферийной стенки 51. Внешняя периферийная стенка 51 и внутренние стенки 52 составляют единое целое и обозначают раму 50. Внешняя периферийная стенка 51 и внутренние стенки 52 проходят от левой стороны 45 к правой стороне 46 основного корпуса 20. Внешняя периферийная стенка 51 имеет кольцевую форму, проходя вдоль передней стороны 41, верхней стороны 43, задней стороны 42 и нижней стороны 44, и образует пространство внутри. Соответственно отверстие 57a сформировано на левой стороне 45 рамы 50, и отверстие 57b сформировано на правой стороне 46.

Пленки приварены к боковым сторонам 45 и 46 рамы 50 соответственно посредством ультразвуковой сварки, и отверстие 57a, и отверстие 57b покрыты соответствующими пленками, так что пространство, окруженное внешней периферийной стенкой 51 и пленками, образует чернильную камеру 100. Альтернативно пленки можно исключить, и рама 50 может представлять собой контейнер в форме параллелепипеда, благодаря чему внутри рамы 50 образуется чернильная камера 100.

Внутренние стенки 52 располагаются в пространстве, окруженном внешней периферийной стенкой 51, и пленки приварены к внешним краевым участкам внутренних стенок 52 на сторонах боковых сторон 45 и 46. Соответственно это предохраняет пленку от провисания. Кроме того, когда подвижная деталь 21 и покрывающая деталь 22 деформируются в направлении основного корпуса 20, внутренние стенки 52 препятствуют деформации подвижной детали 21 и покрывающей детали 22. Соответственно предотвращается повреждение основного корпуса 20 и пленок.

Канал 150 для ввода чернил сформирован в задней стороне 42 рамы 50. В канале 150 для ввода чернил сформировано, по существу, цилиндрическое отверстие, которое проходит от задней стороны 42 к чернильной камере 100, и канал 150 для ввода чернил находится в жидкостной связи с внутренней частью чернильной камеры 100. Через канал 150 для ввода чернил можно вводить чернила во внутреннюю часть чернильной камеры 100 при изготовлении чернильного картриджа 10. После того как чернильная камера 100 заполнена чернилами, канал для ввода чернил 150 закрывается путем размещения заглушки в канале 150 для ввода чернил.

Светопропускающий участок 140 располагается на передней стороне 41 рамы 50 и проходит от чернильной камеры 100. Количество чернил, содержащихся в чернильной камере, оптически или визуально обнаруживается через светопропускающий участок 140. Светопропускающий участок 140 составляет единое целое с рамой 50 и сформирован из того же материала, что и рама 50, например, светопропускающий участок 140 сформирован из светопропускающего полимерного материала, чтобы свет мог проходить через него.

Светопропускающий участок 140 выступает наружу из центральной части передней стороны 41 основного корпуса 20 в направлении, противоположном от чернильной камеры 100. Светопропускающий участок 140 делится пятью прямоугольными стенками и имеет форму, по существу, полой коробки. Например, светопропускающий участок 140 делится передней стенкой 140a, парой боковых стенок 140b, верхней стенкой 140c и нижней стенкой 140d. Передняя стенка 140a проходит параллельно передней стороне 41 и отстоит от передней стороны 41 на заранее определенное расстояние. Пара боковых стенок 140b соединена с передней стороной 41 и передней стенкой 140a, верхняя стенка 140c соединена с верхними концами передней стенки 140a и боковыми стенками 140b, и нижняя стенка 140d соединена с нижними концами передней стенки 140a и боковыми стенками 140b. Кроме того, ширина передней стенки 140a меньше, чем ширина передней стороны 41.

Светопропускающий участок 140 сконфигурирован так, что может находиться между светоизлучающим элементом (не показан) и светоприемным элементом (не показан) оптического датчика (не показан), например фотопрерывателем, установленными на записывающем устройстве. Свет, испускаемый светоизлучающим элементом, проходит через боковые стенки 140b и принимается светоприемным элементом.

Светопропускающий участок 140 имеет внутреннее пространство 142, сформированное в нем, которое обозначается передней стенкой 140a, боковыми стенками 140b, верхней стенкой 140c и нижней стенкой 140d. Не существует стенки, расположенной между внутренним пространством 142 и чернильной камерой 100, и внутреннее пространство 142 сконфигурировано так, чтобы находиться в жидкостной связи с внутренней частью чернильной камеры 100. Участок 72 блокировки сигнала лапки 70 сконфигурирован так, чтобы избирательно входить во внутреннее пространство 142 и выходить из него на основании количества чернил в чернильной камере 100.

Лапка 70 используется при обнаружении количества чернил, содержащихся в чернильной камере 100. Лапка 70 содержит участок 72 блокировки сигнала на одном своем конце и плавающий участок 73 на другом своем конце. Лапка 70 поддерживается с возможностью поворота на ребре 74, проходящем вертикально от центра по ширине внешней периферийной стенки 51. Удельный вес плавающего участка 73 меньше, чем удельный вес чернил, содержащихся в чернильной камере 100. В плавающем участке 73 сформирована полость, и он плавает в жидкости, благодаря чему плавающий участок 73 перемещается вверх и вниз на основании количества чернил в чернильной камере 100, и лапка 70 поворачивается на основании перемещения плавающего участка 73. Ребро 74 располагается на внешней периферийной стенке 51 вблизи угла передней стороны 41 и нижней стороны 44. Согласно фиг.6 ребро 74 содержит опорный участок 77, сконфигурированный для того, чтобы поддерживать лапку 70 с возможностью поворота.

Согласно фиг.4(a)-6 лапка 70 располагается так, что участок 72 блокировки сигнала располагается во внутреннем пространстве 142, когда в чернильной камере 100 содержится достаточное количество чернил. Например, участок 72 блокировки сигнала контактирует с нижней стенкой 140d светопропускающего участка 140 для поддержания участка 72 блокировки сигнала во внутреннем пространстве 142 светопропускающего участка. Кроме того, когда количество чернил в чернильной камере 100 меньше, чем заранее определенное количество чернил, плавающий участок 73 перемещается вниз, и участок 72 блокировки сигнала перемещается из внутреннего пространства 142. Поэтому достаточное ли количество чернил осталось в чернильной камере 100, обнаруживается путем наблюдения, располагается ли участок 72 блокировки сигнала во внутреннем пространстве 142. Например, оптический датчик, в частности фотопрерыватель, используется для определения, располагается ли участок 72 блокировки сигнала во внутреннем пространстве.

Согласно фиг.7 участок впуска воздуха 80 содержит цилиндрическую камеру 55 для хранения клапана, сформированную в передней стороне 41 над светопропускающим участком 140. Камера 55 для хранения клапана открыта вовне основного корпуса 20 на своем конце 82. Камера 55 для хранения клапана проходит в направлении глубины основного корпуса 20 и находится в жидкостной связи с внутренней частью чернильной камеры 100 на другом своем конце.

Участок 80 впуска воздуха также содержит клапанный механизм для избирательного открытия и закрытия пути, идущего от конца 82 камеры 55 для хранения клапана к внутренней части чернильной камеры 100. Например, участок 80 впуска воздуха содержит клапанный элемент 87, пружину 86, уплотнительную деталь 83 и колпачок 85. Клапанный элемент 87 сконфигурирован для того, чтобы скользить в направлении глубины основного корпуса 20 в камере 55 для хранения клапана. Клапанный элемент 87 содержит крышку 88 и стержень 84. Колпачок 85 присоединен к внешнему краю конца 82 камеры 55 для хранения клапана, причем между ними располагается уплотнительная деталь 83. В колпачке 85 и уплотнительной детали 83 сформированы сквозные отверстия. Когда колпачок 85 и уплотнительная деталь 83 присоединены к внешнему краю конца 82, канал 81 для пропускания воздуха формируется сквозными отверстиями, и внутренняя, и внешняя части камеры 55 для хранения клапана находятся в жидкостной связи через канал 81 для пропускания воздуха. Стержень 84 вставлен в канал 81 для пропускания воздуха, и диаметр стержня 84 меньше, чем диаметр канала 81 для пропускания воздуха, вследствие чего зазор, позволяющий воздуху течь, формируется между стержнем 84 и внутренними стенками канала 81 для пропускания воздуха. Стержень 84 выступает наружу от центра крышки 88 через канал 81 для пропускания воздуха.

Когда клапанный элемент 87 скользит в камере 55 для вмещения клапана, крышка 88 скользит между позицией, в которой крышка 88 контактирует с уплотнительной деталью 83, и позицией, в которой крышка 88 отделена от уплотнительной детали 83. Когда крышка 88 контактирует с уплотнительной деталью 83, канал 81 для пропускания воздуха закрыт, и когда крышка 88 отделена от уплотнительной детали 83, канал для пропускания воздуха 81 открыт.

В камере 55 для хранения клапана пружина 86 двигает или смещает клапанный элемент 87 в направлении закрытия пути, проходящего изнутри камеры 55 для хранения клапана наружу камеры 55 для хранения клапана, тем самым заставляя деталь крышки 88 контактировать с уплотнительной деталью 83. Когда стержень 84 прижимается к камере 55 для хранения клапана, крышка 88 клапанного элемента 87 отделяется от уплотнительной детали 83, противодействуя движущей силе пружины 86. Соответственно путь, проходящий изнутри камеры 55 для хранения клапана наружу камеры 55 для хранения клапана, открывается, и устанавливается связь между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 через участок 80 впуска воздуха. Когда воздух втекает в чернильную камеру 100 и вытекает из нее через участок 80 впуска воздуха, давление внутри чернильной камеры 100 выравнивается с внешним давлением.

Согласно фиг.7 участок 90 подачи чернил содержит цилиндрическую камеру 54 для хранения клапана, сформированную в передней стороне 41 под светопропускающим участком 140, и камера 54 для хранения клапана открыта вовне основного корпуса на своем конце 92. Камера 54 для хранения клапана проходит в направлении глубины основного корпуса 20 и находится в жидкостной связи с внутренней частью чернильной камеры 100 на другом своем конце.

Участок 90 подачи чернил также содержит клапанный механизм для избирательного открытия и закрытия чернильного канала, идущего от конца 92 камеры 54 для хранения клапана во внутреннюю часть чернильной камеры 100. Участок 90 подачи чернил содержит клапанный элемент 97, пружину 96, уплотнительную деталь 93 и колпачок 95.

Колпачок 95 присоединен к внешнему краю конца 92 камеры 54 для хранения клапана, причем между ними располагается уплотнительная деталь 93. В колпачке 95 и уплотнительной детали 93 сформированы сквозные отверстия. Когда колпачок 95 и уплотнительная деталь 93 присоединены к внешнему краю конца 92 камеры 54 для хранения клапана, сквозные отверстия образуют канал 91 для подачи чернил, и канал для подачи чернил 91 соединяет внутреннюю часть и внешнюю часть камеры 54 для хранения клапана. Трубка вставлена в канал 91 для подачи чернил, когда чернильный картридж 10 установлен на участке 276 установки картриджа.

В камере 54 для хранения клапана пружина 96 двигает или смещает клапанный элемент 97 в направлении закрытия чернильного канала, в результате чего клапанный элемент 97 контактирует с уплотнительной деталью 93, и связь между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 блокируется. Когда трубка вставлена в канал 91 для подачи чернил, трубка толкает клапанный элемент 97, и клапанный элемент 97 отделяется от уплотнительной детали 93, противодействуя движущей силе пружины 96, и канал 91 для подачи чернил открывается. Соответственно устанавливается связь между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 через участок 90 подачи чернил, и чернила в чернильной камере 100 поступают по трубке в записывающее устройство 250.

Участок 59 с выемкой сформирован на верхней стороне 43 рамы 50, и участок 60 с выемкой сформирован на нижней стороне 44 рамы 50. Участки 59 и 60 с выемкой сцепляются с выступающими полосками 210 и 211 (показанными на фиг.8), соответственно сформированными на внутренней поверхности покрывающей детали 22, когда задний участок 20b основного корпуса 20 покрыт покрывающей деталью 22. Выступающая полоска 210 подогнана к участку 59 с выемкой, и выступающая полоска 211 подогнана к участку 60 с выемкой для обеспечения надежного сцепления между задним участком 20b и покрывающей деталью 22.

Согласно фиг.6 камера 110 для хранения пружины сформирована на передней стороне 41 над камерой 55 для хранения клапана, и камера 111 для хранения пружины сформирована на передней стороне 41 под камерой 54 для хранения клапана. Камеры 110 и 111 для хранения пружины являются, по существу, цилиндрическими камерами, проходящими от передней стороны 41 к чернильной камере 100, благодаря чему, по меньшей мере, задние участки камер 110 и 111 для хранения пружины соответственно образуют часть передней стороны 41. Согласно фиг.8 цилиндрические пружины 23 и 24 располагаются в камерах 110 и 111 для хранения пружины соответственно. Например, каждая из цилиндрических пружин 23 и 24 присоединена к передней стороне 41 на одном конце и присоединена к подвижной детали 21 на другом конце. В частности, цилиндрические пружины 23 и 24 присоединены к передней стороне 41 и подвижной детали 21 посредством прямого контакта между цилиндрическим
