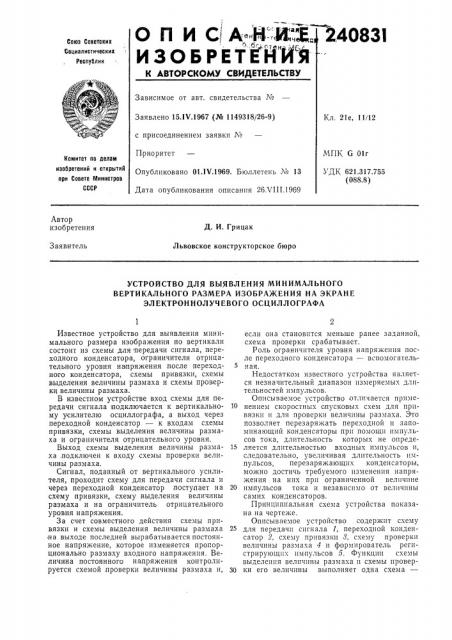

О П И С A-Н - и:".Е. 2 и ЗОБ Рете ЙИЙ,40831

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.IV.1967 (№ 1149318/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 01.1Ч.1969. Бюллетень ¹ 13

Дата опубликования описания 26Х111.1969

Кл. 21е, 11/12

МПК G 01г

УДК 621.317.755 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Д. И. Грицак

Львовское конструкторское бюро

Заявитель

УСТРОЙСТВО ДЛЯ ВЫЯВЛЕНИЯ МИНИМАЛЬНОГО

ВЕРТИКАЛЬНОГО РАЗМЕРА ИЗОБРАЖЕНИЯ HA ЭКРАНЕ

ЭЛЕКТРОННОЛУЧЕВОГО ОСЦИЛЛОГРАФА

Известное устройство для выявления минимального размера изображения по вертикали состоит из схемы для передачи сигнала, переходного конденсатора, ограничителя отрицательного уровня напряжения,после переходного конденсатора, .схемы привязки, схемы выделения величины размаха и схемы проверки величины размаха.

В известном устройстве вход схемы для передачи сигнала подключается к вертикальному усилителю осциллографа, а выход через переходной конденсатор — к входам схемы привязки, схемы выделения величины размаха и ограничителя отрицательного уровня.

Выход схемы выделения величины размаха,подключен к входу, схемы проверки величины размаха.

Сигнал, поданный от вертикального усилителя, проходит схему для передачи сигнала и через переходной конденсатор поступает на схему привязки, схему выделения величины размаха и на ограничитель отрицательного уровня напряжения.

3а счет совместного действия схемы привязки и схемы выделения величины размаха на выходе последней вырабатывается постоянное напряжение, которое изменяется пропорционально размаху входного напряжения. Величина постоянного напряжения контролируется схемой, проверки величины размаха и, если она становится меньше ранее заданной, схема проверки срабатывает.

Роль ограничителя уровня напряжения после переходного конденсатора — вспомогатель5 ная

Недостатком известного устройства является незначительный диапазон измеряемых длительностей импульсов.

Описываемое устройство отличается приме10 нением скоростных спусковых схем для привязки н для проверки величины размаха. Это позволяет перезаряжать переходной и запоминающий конденсаторы прп помощи импульсов тока, длительность которых не опреде15 ляется длительностью входных импульсов и, следовательно, увеличивая длительность импульсов, перезаряжающих конденсаторы, можно достичь требуемого изменения напряжения на них при ограниченной величине

20 импульсов тока и независимо от величины самих конденсаторов.

Принципиальная схема устройства показана на чертен е.

Описываемое устройство содержит схему для передачи сигнала 1, переходной конденсатор 2, схему привязки 8, схему проверки величины размаха 4 и формирователь регистрирующих импульсов 5. Функции схемы выделения величины размаха и схемы провер30 ки его величины выполняет одна схема

240831 схема проверки величины размаха 4. Формирователь регистрирующих импульсов предназначен для формирования регистрирующих импульсов с крутыми фронтами.

Вход схемы для передачи сигнала подключается к одному плечу внутреннего усилителя осциллографа, а ее выход через переходной конденсатор 2 соединен со входом схемы привязки 8 и со входом схемы проверки величины размаха 4. Кроме того, схема привязки 8, 10 подключается непосредственно к выходу схемы для передачи сигнала. Выход схемы проверки величины размаха подключен к входу формирователя регистрирующих импульсов.

Предлагаемое устройство работает следую- 15 щим образом.

Входной сигнал, поступающий от вертикального усилителя осциллографа, проходит схему для передачи сигнала на транзисторе б и через переходной конденсатор 2 — на входы схем, привязки и проверки величины размаха. Транзистор 7 нормально заперт.

Схема привязки 8 изменяет постоянную составляющую напряжения после переходного конденсатора 2 таким образом, что при прохождении положительных пиковых значений это напряжение достигает некоторого уровня.

Схема проверки величины размаха срабатывает от отрицательных полупериодов сигнала и, если размах входного напряжения ЗО достаточно большой, она все время работает, заряжая запоминающий конденсатор 8. Напряжение на этом конденсаторе используется для запирания формирователя регистрирующих импульсов. 35

При достаточном уменьшении размаха входного напряжения схема проверки величины раз»axa долгое время не работает, конденсатор 8 разряжается, и формирователь регистрирующих имлульсов срабатывает.

Величина минимального размера изображения, регистрируемого устройством, регулируется потенциометром 9 путем изменения уровня привязки. Этот уровень изменяется также при изменении термосопротивления 10. Таким образом осуществляется термокомпенсация устройства. Применение спусковых устройств для привязки и проверки размаха, позволяет создать устройство, работающее с импульсами, минимальная длительность которых определяется только временем отпирания примененных диодов и транзисторов. На минимальную частоту следования этих импульсов устройство вообще не накладывает принципиальных ограничений.

Предмет изобретения

Устройство для выявления минимального вертикального размера изображения на экране электроннолучевого осциллографа, одержащее схему передачи сигнала, схему привязки уровня, схему проверки величины размаха сигнала, отлича ощееся тем, что, с целью расширения диапазона измеряемых длительностей импульсов, к выходу упомянутой схемы проверки величины размаха сигнала подключен формирователь регистрирующих импульсов, представляющий собой быстродействующую спусковую схему.
