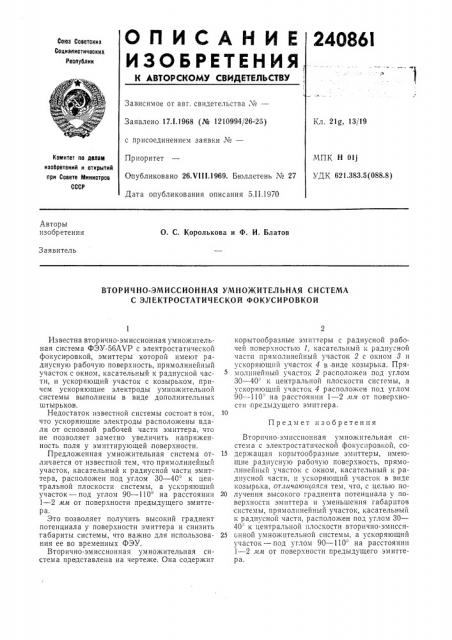

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ, 24О86!

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 17.I.1968 (№ 1210994/26-25) с присоединением заявки №вЂ”

Приоритет

Кл. 2lg, 13/19

МПК Н Olj

Комитет IIo делам изооретений и открытий орн Совете Министров

СССР

Опубликовано 26.V111.1969. Бюллетень ¹ 27 УДК 621.383.5(088.8)

Дата опубликования описания 5.I I.1970

Авторы изобретения

О. С. Королькова и Ф. И, Блатов

Заявитель

ВТОРИЧНО-ЭМИССИОННАЯ УМНОЖИТЕЛЬНАЯ СИСТЕМА

С ЭЛЕКТРОСТАТИЧЕСКОЙ ФОКУСИРОВКОЙ

Предмет изобретения

Известна вторично-эмиссионная умножительная система ФЭУ-56AVP с электростатической фокусировкой, эмиттеры которой имеют радиусную рабочую поверхность, прямолинейный участок с окном, касательный к радиусной части, и ускоряющий участок с козырьком, причем ускоряющие электроды умножительной системы выполнены в виде дополнительных штырьков.

Недостаток известной системы состоит в том, что ускоряющие электроды расположены вдали от основной рабочей части эмиттера, что не позволяет заметно увеличить напряженность поля у эмиттирующей,поверхности.

Предложенная умножительная система отличается от известной тем, что прямолинейный участок, касательный к радиусной части эмиттера, расположен под углом 30 — 40 к центральной плоскости системы, а ускоряющий участок — под углом 90 — 110 на расстояния

1 — 2 мм от поверхности предыдущего эмиттера.

Это позволяет получить высокий градиент потенциала у поверхности эмиттера и снизить габариты системы, что важно для использования ее во временных ФЭУ.

Вторично-эмиссионная умножительная система представлена на чертеже, Она содержит корытообразные эмиттеры с радиусной рабочей поверхностью 1. касательный к радиусной части прямолинейный участок 2 с окном 8 и ускоряющий участок 4 в,виде козырька. Прямолинейный участок 2 расположен под углом

30 — 40= к центральной плоскости системы, а ускоряющий участок 4 расположен под углом

90 — 110 на расстоянии 1 — 2 мм от поверхности предыдущего эмитгера.

Вторично-эмиссионная умножигельная система с электростатической фокус ровной, со15 держащая корытообразные эм иттеры, имеющие радиусную рабочую поверхность, прямолннейньш участок с окном, касательный к радиусной части, и ускоряющий участок в виде козырька, от.гичаюигаяая тем, что, с целью по20 лучения высокого градиента потенциала у поверхности эмиттера и уменьшения габаритов системы, прямолинейный участок, касательный к радиусной части, расположен под углом 30—

40= к центральной плоскости вторично-эмисси25 онной умножительной системы, а ускоряющий участок — под углом 90 †1 на расстоянии

1 — 2 мм от поверхности предыдущего эмиттера.

24086!

Составитель И. Еремина

Корректоры: Е. Ласточкина н В. Петрова

Редактор Б. Федотов

Техред Л. Я. Левина

Типография, пр. Сапунова, 2

Заказ 3789/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5
