Способ и устройство для передачи битов поддержания активности

Способ и устройство для передачи битов поддержания активности

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственные заявки

Данная заявка притязает на приоритет предварительной заявки на патент (США) Порядковый номер 60/843847, поданной 11 сентября 2006 года и озаглавленной "A METHOD AND APPARATUS FOR KEEP-ALIVE BITS TRANSMISSION", которая полностью содержится в данном документе по ссылке.

Область техники, к которой относится изобретение

Настоящее раскрытие сущности, в общем, относится к беспроводной связи, а более конкретно к методикам для управления назначениями ресурсов в системе беспроводной связи.

Уровень техники

Системы беспроводной связи широко развернуты, чтобы предоставлять различные услуги связи; например, услуги передачи речи, видео, пакетных данных, широковещательной передачи, обмена сообщениями и т.д. могут быть предоставлены посредством таких систем беспроводной связи. Эти системы могут быть системами множественного доступа, которые допускают поддержку обмена данными для нескольких терминалов посредством совместного использования доступных системных ресурсов. Примеры таких систем множественного доступа включают в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA) и системы множественного доступа с ортогональным частотным разделением каналов (OFDMA).

Системы связи с множественным доступом типично используют способы назначения системных ресурсов отдельным пользователям в системе. Назначениям ресурсов можно предоставлять заранее определенную длительность во времени или они могут быть сделаны постоянными или "долговременными", так что они не имеют заданного времени для истечения. Постоянные назначения ресурсов могут использоваться, например, в речевых приложениях или других приложениях беспроводной связи, где в периоды передачи пакетов данных в приемное устройство вкрапляются периоды, когда пакеты данных не передаются в приемное устройство. Тем не менее, в таких приложениях приемное устройство, использующее постоянное назначение ресурсов, может не иметь возможности легко определять, когда пакет данных передается. Эта неспособность определять периоды передачи пакетов данных может приводить к снижению эффективности приемного устройства в декодировании пакетов.

Чтобы уменьшить трудности, испытываемые приемными устройствами, использующими постоянные назначения ресурсов, точка доступа, которая передает пакеты данных в такие приемные устройства, может управлять назначениями посредством отправки сообщений поддержания активности в приемные устройства. Сообщения поддержания активности, сообщаемые посредством точки доступа, могут указывать, передается ли пакет данных, и из этой информации приемное устройство может принимать и декодировать пакет данных, если он передан, или подождать и сохранить постоянное назначение, если он не передан. Тем не менее, когда число приемных устройств в системе, имеющей постоянные назначения ресурсов, является большим, требуемая системная служебная информация передачи сообщений поддержания активности в каждое приемное устройство может стать значительной. Следовательно, требуемая служебная информация для управления постоянными назначениями ресурсов в системе беспроводной связи может негативно воздействовать на производительность системы.

Сущность изобретения

Далее представлена упрощенная сущность раскрытых вариантов осуществления, для того чтобы предоставить базовое понимание этих вариантов осуществления. Эта сущность не является всесторонним обзором всех рассматриваемых вариантов осуществления, и она не предназначена ни для того, чтобы определить ключевые или важнейшие элементы, ни для того, чтобы разграничить объем этих вариантов осуществления. Ее единственная цель состоит в том, чтобы представить некоторые идеи раскрытых вариантов осуществления в упрощенной форме в качестве вступления в более подробное описание, которое представлено далее.

Согласно аспекту способ для предоставления сообщения поддержания активности в системе беспроводной связи описывается в данном документе. Способ может содержать формирование битовой карты, которая отображает один или более каналов трафика, используемых посредством соответствующих терминалов согласно их постоянным назначениям, в соответствующие биты битовой карты, которые предоставляют индикаторы поддержания активности терминалам. Помимо этого, способ может включать в себя составление сообщения поддержания активности, причем сообщение поддержания активности содержит битовую карту. Способ дополнительно может содержать передачу сообщения поддержания активности в терминалы в многоадресной передаче.

Другой аспект относится к устройству беспроводной связи, которое может содержать запоминающее устройство, которое сохраняет данные, касающиеся сообщения поддержания активности с битовой картой, причем сообщение поддержания активности с битовой картой содержит один или более битов, отображаемых в соответствующие каналы передачи данных согласно постоянным назначениям для одного или более терминалов доступа. Устройство беспроводной связи также может включать в себя процессор, выполненный с возможностью передавать сообщение поддержания активности с битовой картой в соответствующие терминалы доступа в передаче, выбранной из группы, состоящей из многоадресной передачи и широковещательной передачи.

Еще один аспект относится к устройству, которое упрощает управление долговременными назначениями ресурсов в системе беспроводной связи. Устройство может включать в себя средство для составления сообщения поддержания активности с помощью одного или более битов битовой карты, соответствующих соответствующим каналам трафика, для которых один или более терминалов имеют долговременные назначения, и одного или более CRC-битов. Устройство дополнительно может включать в себя средство для многоадресной передачи сообщения поддержания активности в терминалы.

Еще один другой аспект относится к машиночитаемому носителю, который может содержать код для предписания компьютеру формировать битовую карту, которая отображает один или более каналов трафика, постоянно назначенных соответствующим мобильным терминалам, в соответствующие биты поддержания активности. Машиночитаемый носитель дополнительно может включать в себя код для предписания компьютеру составлять сигнал поддержания активности с помощью битов поддержания активности и одного или более CRC-битов и код для предписания компьютеру передавать сигнал поддержания активности в мобильные терминалы в многоадресной или широковещательной передаче.

Согласно другому аспекту в данном документе описывается интегральная схема, которая может выполнять машиноисполняемые команды для предоставления индикаторов поддержания активности для пользователей мобильной связи в системе беспроводной связи. Эти команды могут включать в себя формирование информации поддержания активности для соответствующих пользователей мобильной связи, причем информация поддержания активности предоставляет индикатор поддержания активности или индикатор текущей передачи данных для соответствующих пользователей мобильной связи. Команды дополнительно могут включать в себя создание сигнала, причем сигнал содержит информацию поддержания активности и одну или более мер предотвращения ошибок. Дополнительно команды могут содержать передачу сигнала пользователям мобильной связи в многоадресной передаче.

Согласно еще одному аспекту способ для обмена данными в системе беспроводной связи на основе постоянного назначения ресурсов описывается в данном документе. Способ может содержать прием передаваемого в режиме многоадресной передачи сигнала с битовой картой, касающегося постоянного назначения для одного или более в данный момент используемых каналов трафика, причем передаваемый в режиме многоадресной передачи сигнал с битовой картой содержит один или более битов битовой карты, соответствующих соответствующим каналам трафика. Способ дополнительно может содержать извлечение бита битовой карты в сигнале с битовой картой, соответствующего в данный момент используемому каналу трафика.

Другой аспект, описанный в данном документе, относится к устройству беспроводной связи, которое может включать в себя запоминающее устройство, которое сохраняет данные, касающиеся постоянно назначенного канала трафика и сообщения поддержания активности с битовой картой, при этом сообщение поддержания активности с битовой картой содержит один или более битов, которые соответствуют соответствующим каналам трафика. Помимо этого, устройство беспроводной связи может содержать процессор, выполненный с возможностью определять, содержит ли бит в сообщении поддержания активности с битовой картой, соответствующем постоянно назначенному каналу трафика, индикатор поддержания активности.

Еще один аспект относится к устройству, которое упрощает беспроводную связь согласно долговременному назначению ресурсов. Устройство может содержать средство для приема сообщения поддержания активности, содержащего один или более битов битовой карты, соответствующих соответствующим каналам трафика, и один или более CRC-битов. Помимо этого, устройство может включать в себя средство для определения того, переносит ли бит битовой карты в сообщении поддержания активности, соответствующем каналу трафика, в данный момент используемому согласно долговременному назначению, индикатор поддержания активности. Дополнительно устройство может содержать средство для приема данных по каналу трафика после определения того, что индикатор поддержания активности не перенесен.

Еще один другой аспект относится к машиночитаемому носителю, который может содержать код для предписания компьютеру принимать информацию, касающуюся постоянного назначения для канала трафика. Машиночитаемый носитель дополнительно может включать в себя код для того, чтобы предписывать компьютеру принимать информацию, касающуюся передаваемого в многоадресном или широковещательном режиме сигнала с битовой картой. Помимо этого, машиночитаемый носитель может содержать код для предписания компьютеру определять, включает ли сигнал с битовой картой в себя индикатор поддержания активности для канала трафика. Машиночитаемый носитель дополнительно может содержать код для предписания компьютеру, после положительного определения, ожидать следующего передаваемого в многоадресном или широковещательном режиме сигнала с битовой картой. Дополнительно машиночитаемый носитель может содержать код для предписания компьютеру, после отрицательного определения, попытаться принять один или более пакетов данных по каналу трафика.

Дополнительный аспект, описанный в данном документе, относится к интегральной схеме, которая может выполнять машиноисполняемые команды для использования индикаторов поддержания активности в системе беспроводной связи. Эти команды могут содержать прием сообщения поддержания активности от точки доступа, сообщение поддержания активности содержит информацию поддержания активности, касающуюся в данный момент используемого канала трафика. Дополнительно команды могут содержать определение того, переносит ли информация поддержания активности, касающаяся в данный момент используемого канала трафика, индикатор поддержания активности. Команды дополнительно могут содержать, по меньшей мере, одно из приема пакета данных по используемому в данный момент каналу трафика и продолжения использования в данный момент используемого канала трафика, ожидая следующего сообщения поддержания активности, на основе определения.

Для достижения вышеуказанных и связанных целей один или более вариантов осуществления содержат признаки, далее полностью описанные и конкретно указанные в формуле изобретения. Последующее описание и прилагаемые чертежи подробно излагают определенные иллюстративные аспекты раскрытых вариантов осуществления. Тем не менее, эти аспекты служат признаком только немногих из различных способов, которыми могут использоваться принципы различных вариантов осуществления. Дополнительно раскрытые варианты осуществления включают в себя все такие аспекты и их эквиваленты.

Краткое описание чертежей

Фиг.1 иллюстрирует систему беспроводной связи с множественным доступом в соответствии с различными аспектами, изложенными в данном документе.

Фиг.2 является блок-схемой системы для управления постоянными назначениями ресурсов в соответствии с различными аспектами.

Фиг.3 иллюстрирует примерную структуру битовой карты для передачи поддержания активности в соответствии с различными аспектами.

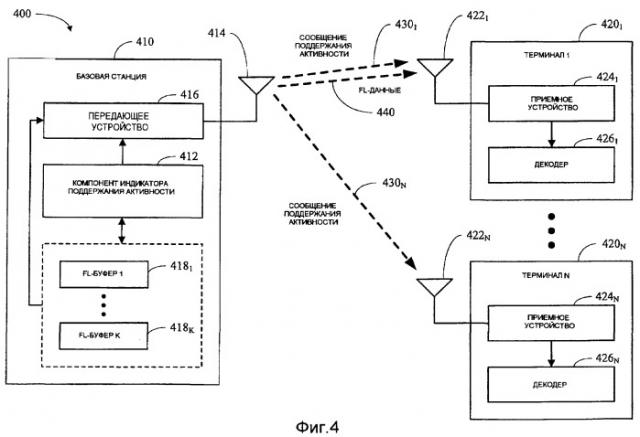

Фиг.4 является блок-схемой системы, которая упрощает передачу по прямой линии связи данных и индикаторов поддержания активности в соответствии с различными аспектами.

Фиг.5 является блок-схемой последовательности операций методологии для управления постоянными назначениями ресурсов связи в системе беспроводной связи.

Фиг.6 является блок-схемой последовательности операций методологии для передачи индикаторов поддержания активности и данные в терминал в системе беспроводной связи.

Фиг.7 является блок-схемой последовательности операций методологии для обмена данными с помощью постоянного назначения ресурсов в системе беспроводной связи.

Фиг.8 является блок-схемой, иллюстрирующей примерную систему беспроводной связи, в которой могут функционировать один или более вариантов осуществления, описанных в данном документе.

Фиг.9 является блок-схемой системы, которая управляет назначениями ресурсов передачи в соответствии с различными аспектами.

Фиг.10 является блок-схемой системы, которая координирует обмен данными на основе назначения ресурсов в соответствии с различными аспектами.

Фиг.11 является блок-схемой устройства, которое упрощает управление долговременными назначениями ресурсов в системе беспроводной связи.

Фиг.12 является блок-схемой устройства, которое упрощает передачу сообщений поддержания активности с битовой картой и пакетов данных в системе беспроводной связи.

Фиг.13 является блок-схемой устройства, которое упрощает обмен данными с точкой доступа в системе беспроводной связи на основе долговременного назначения ресурсов и сигнала поддержания активности с битовой картой.

Подробное описание изобретения

Далее описываются различные варианты осуществления со ссылками на чертежи, в которых одинаковые номера ссылок используются для того, чтобы ссылаться на одинаковые элементы. В последующем описании, для целей пояснения, многие конкретные детали объяснены для того, чтобы обеспечить полное понимание одного или более аспектов. Тем не менее, может быть очевидным, что эти варианты осуществления могут применяться на практике без этих конкретных деталей. В других случаях, на модели блок-схемы показаны распространенные структуры и устройства, чтобы упростить описание одного или более вариантов осуществления.

При использовании в данной заявке термины "компонент", "модуль", "система" и т.п. имеют намерение ссылаться на связанный с компьютером объект, будь то аппаратные средства, микропрограммное обеспечение, комбинация аппаратных средств и программного обеспечения, программное обеспечение или программное обеспечение в ходе исполнения. Например, компонент может быть, но не только, процессом, запущенным на процессоре, процессором, объектом, исполняемым файлом, потоком исполнения, программой и/или компьютером. В качестве иллюстрации, и приложение, запущенное на вычислительном устройстве, и вычислительное устройство может быть компонентом. Один или более компонентов могут постоянно находиться внутри процесса и/или потока исполнения, и компонент может быть локализован на компьютере и/или распределен между двумя и более компьютерами. Кроме того, эти компоненты могут приводиться в исполнение с различных машиночитаемых носителей, имеющих сохраненными различные структуры данных. Компоненты могут обмениваться данными посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или более пакетов данных (к примеру, данных из одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе и/или по сети, например, по Интернету с другими системами посредством сигнала).

Кроме того, различные варианты осуществления описываются в данном документе в связи с беспроводным терминалом и/или базовой станцией. Беспроводной терминал может упоминаться как устройство, предоставляющее возможности подключения для передачи речи и/или данных для пользователя. Беспроводной терминал может быть подключен к вычислительному устройству, такому как портативный компьютер или настольный компьютер, или он может быть автономным устройством, таким как персональное цифровое устройство (PDA). Беспроводной терминал также может называться системой, абонентским устройством, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом, пользовательским устройством или абонентским оборудованием. Беспроводной терминал может быть абонентской станцией, беспроводным устройством, сотовым телефоном, PCS-телефоном, радиотелефоном, телефоном по протоколу инициирования сеанса (SIP), станцией с беспроводным абонентским доступом (WLL), персональным цифровым устройством (PDA), карманным устройством, имеющим поддержку беспроводного подключения, или другим устройством обработки, подключенным к беспроводному модему. Базовая станция (к примеру, точка доступа) может упоминаться как устройство в сети доступа, которая обменивается данными по радиоинтерфейсу, через один или более секторов, с беспроводными терминалами. Базовая станция может выступать в качестве маршрутизатора между беспроводным терминалом и остальной частью сети доступа, которая может включать в себя сеть по Интернет-протоколу (IP), посредством преобразования принимаемых кадров радиоинтерфейса в IP-пакеты. Базовая станция также координирует управление атрибутами для радиоинтерфейса.

Более того, различные аспекты или признаки, описанные в данном документе, могут быть реализованы как способ, устройство или изделие с помощью стандартных методик программирования и/или разработки. Подразумевается, что термин "изделие" при использовании в данном документе включает в себя вычислительную программу, доступную из любого машиночитаемого устройства, носителя или среды. Например, машиночитаемая среда может включать в себя, но не только, магнитные устройства хранения (к примеру, жесткий диск, гибкий диск, магнитную ленту и т.д.), оптические диски (к примеру, компакт-диск (CD), универсальный цифровой диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (к примеру, карточка, карта, клавишное устройство и т.д.).

Различные варианты осуществления представляются относительно систем, которые могут включать в себя ряд устройств, компонентов, модулей и т.п. Следует понимать и принимать во внимание то, что различные системы могут включать в себя дополнительные устройства, компоненты, модули и т.д. и/или могут не включать в себя все устройства, компоненты, модули и т.д., поясненные в связи с чертежами. Комбинация этих подходов также может использоваться.

Ссылаясь теперь на чертежи, фиг.1 - это иллюстрация системы 100 беспроводной связи с множественным доступом в соответствии с различными аспектами. В одном примере система 100 беспроводной связи с множественным доступом включает в себя несколько базовых станций 110 и несколько терминалов 120. Дополнительно одна или более базовых станций 110 могут обмениваться данными с одним или более терминалов 120. В качестве неограничивающего примера, базовая станция 110 может быть точкой доступа, узлом B и/или другим соответствующим сетевым объектом. Каждая базовая станция 110 предоставляет покрытие связи для конкретной географической зоны 102. При использовании в данном документе и, в общем, в данной области техники термин "сота" может означать базовую станцию 110 и/или ее зону 102 покрытия в зависимости от контекста, в котором используется этот термин. В соответствии с одним аспектом каждый терминал 120 в системе 100 может обмениваться данными с одной или более базовой станцией 110 посредством передачи по прямым и обратным линиям связи. Прямая линия связи (или нисходящая линия связи) относится к линии связи от базовых станций 110 к терминалам 120, а обратная линия связи (или восходящая линия связи) относится к линии связи от терминалов 120 к базовым станциям 110.

Чтобы повысить пропускную способность системы, область покрытия 102, соответствующая базовой станции 110, может быть секционирована на несколько меньших областей (к примеру, области 104a, 104b и 104c). Каждая из меньших областей 104a, 104b и 104c может обслуживаться посредством соответствующей базовой приемо-передающей подсистемы (BTS, не показана). При использовании в данном документе и, в общем, в данной области техники, термин "сектор" может упоминаться как BTS и/или ее области покрытия в зависимости от контекста, в котором используется термин. В одном примере секторы 104 в соте 102 могут формироваться посредством групп антенн (не показаны) в базовой станции 110, где каждая группа антенн отвечает за обмен данными с терминалами 120 в части соты 102. Например, обслуживающая сота 102a базовой станции 110 может иметь первую группу антенн, соответствующую сектору 104a, вторую группу антенн, соответствующую сектору 104b, и третью группу антенн, соответствующую сектору 104c. Тем не менее, следует принимать во внимание то, что различные аспекты, раскрытые в данном документе, могут использоваться в системе, имеющей разбитые на сектора и/или не разбитые на сектора соты. Дополнительно следует принимать во внимание то, что подразумевается, что все подходящие сети беспроводной связи, имеющие любое число разбитых на сектора и/или разбитых на сектора сот, находятся в пределах объема прилагаемой формулы изобретения. Для простоты термин "базовая станция" при использовании в данном документе может упоминаться как станция, которая обслуживает сектор, так и станция, которая обслуживает соту. Хотя последующее описание, в общем, относится к системе, в которой каждый терминал обменивается данными с одной точкой доступа для простоты, следует принимать во внимание, что терминалы могут обмениваться данными с любым числом точек доступа.

В соответствии с одним аспектом терминалы 120 могут быть рассредоточены по всей системе 100. Каждый терминал 120 может быть стационарным или мобильным. В качестве неограничивающего примера терминал 120 может быть терминалом доступа (AT), мобильной станцией, абонентским устройством, абонентской станцией и/или другим соответствующим сетевым объектом. Терминал 120 может быть беспроводным устройством, сотовым телефоном, персональным цифровым устройством (PDA), беспроводным модемом, карманным устройством или другим соответствующим устройством. Дополнительно терминал 120 может обмениваться данными с любым числом базовых станций 110 ни с одной из базовых станций 110 в любой данный момент.

В другом примере система 100 может использовать централизованную архитектуру посредством использования системного контроллера 130, который может быть соединен с одной или более базовых станций 110 и предоставлять координацию и управление для базовых станций 110. В соответствии с альтернативными аспектами системный контроллер 130 может быть одним сетевым объектом или совокупностью сетевых объектов. Дополнительно система 100 может использовать распределенную архитектуру, чтобы давать возможность базовым станциям 110 обмениваться данными друг с другом по мере необходимости. В одном примере системный контроллер 130 дополнительно может содержать одно или более подключений к нескольким сетям. Эти сети могут включать в себя Интернет, другие сети с коммутацией пакетов и/или сети передачи речи с коммутацией каналов, которые могут предоставлять информацию в и/или из терминалов 120, поддерживающих связь с одной или более базовых станций 110 в системе 100. В другом примере системный контроллер 130 может включать в себя или быть соединен с планировщиком (не показан), который может диспетчеризовать передачи в и/или из терминалов 120. Альтернативно, планировщик может постоянно размещаться в каждой отдельной соте 102, каждом секторе 104 или в комбинации вышеозначенного.

В одном примере система 100 может использовать одну или более схем множественного доступа, такие как CDMA, TDMA, FDMA, OFDMA, FDMA с одной несущей (SC-FDMA) и/или другие подходящие схемы множественного доступа. TDMA использует мультиплексирование с временным разделением каналов (TDM), при котором передачи для различных терминалов ортогонализированы посредством передачи в различные временные интервалы. FDMA использует мультиплексирование с частотным разделением каналов (FDM), при котором передачи для различных терминалов 120 ортогонализированы посредством передачи в различных частотных поднесущих. В одном примере TDMA- и FDMA-системы также могут использовать мультиплексирование с кодовым разделением каналов (CDM), при котором передачи для нескольких терминалов могут быть ортогонализированы с помощью различных ортогональных кодов (к примеру, кодов Уолша) даже при том, что они отправляются в одном интервале времени или частотной поднесущей. OFDMA использует мультиплексирование с ортогональным частотным разделением каналов (OFDM), а SC-FDMA использует мультиплексирование с частотным разделением каналов с одной несущей (SC-FDM). OFDM и SC-FDM могут секционировать полосу пропускания системы на несколько ортогональных поднесущих (к примеру, тоны, элементы разрешения и т.д.), каждая из которых может модулироваться с помощью данных. В общем, символы модуляции отправляются в частотной области при OFDM и во временной области при SC-FDM. Дополнительно и/или альтернативно, полоса пропускания системы может быть разделена на одну или более частотных несущих, каждая из которых может содержать одну или более поднесущих. Система 100 также может использовать комбинацию схем множественного доступа, таких как OFDMA и CDMA. Хотя методики управления мощностью, предоставленные в данном документе, в общем, описываются для OFDMA-системы, следует принимать во внимание, что методики, описанные в данном документе, аналогично могут быть применены к любой системе беспроводной связи.

В другом примере базовые станции 110 и терминалы 120 в системе 100 могут обмениваться данными с помощью одного более каналов передачи данных и служебными сигналами с помощью одного или более каналов управления. Каналы передачи данных, используемые системой 100, могут быть назначены активным терминалам 120 так, что каждый канал передачи данных используется только одним терминалом в любой момент времени. Альтернативно, каналы передачи данных могут быть назначены нескольким терминалам 120, которые могут быть наложены или ортогонально диспетчеризованы на канале передачи данных. Чтобы сэкономить системные ресурсы, каналы управления, используемые посредством системы 100, также могут быть совместно использованы среди нескольких терминалов 120 с помощью, например, мультиплексирования с кодовым разделением каналов. В одном примере каналы передачи данных, ортогонально мультиплексированные только по частоте и времени (к примеру, каналы передачи данных, не мультиплексированные с помощью CDM), могут быть менее подвержены потере в ортогональности, обусловленной характеристиками каналов и недостатками приемного устройства, чем соответствующие каналы управления.

В соответствии с одним аспектом система 100 может использовать централизованную диспетчеризацию посредством одного или более планировщиков, реализованных, например, в системном контроллере 130 и/или каждой базовой станции 110. В системе, использующей централизованную диспетчеризацию, планировщик(и) может основываться на обратной связи от терминалов 120, чтобы принимать соответствующие решения диспетчеризации. В одном примере эта обратная связь может включать в себя обратную связь по запасу в усилителе мощности (PA), чтобы позволить планировщику оценивать приемлемую пиковую скорость в обратной линии связи для терминала 120, из которого эта обратная связь принята, и выделять полосу пропускания системы надлежащим образом.

Фиг.2 является блок-схемой системы 200 для управления постоянными назначениями ресурсов в соответствии с различными аспектами, описанными в данном документе. В одном примере система 200 включает в себя точку 210 доступа, которая может обмениваться данными с одним или более терминалов 220 доступа по прямым и обратным линиям связи посредством соответствующих антенн 214 и 222. Хотя только одна антенна проиллюстрирована в точке 210 доступа и терминалах 220 доступа, следует принимать во внимание, что точка 210 доступа и терминалы 220 доступа могут включать в себя любое число антенн для связи с другими точками доступа, терминалами доступа и/или другими объектами в системе 200. Помимо этого, хотя только одна точка 210 доступа показана в системе 200 для краткости, следует принимать во внимание, что система 200 может иметь любое число точек 210 доступа, поддерживающих связь с терминалами 220 доступа.

Обмен данными между точкой 210 доступа и терминалами 220 доступа может включать в себя данные трафика и/или управляющие служебные сигналы, которые могут быть инкапсулированы в пакетах до передачи или переданы любым другим соответствующим способом. В одном примере данные и/или служебные сигналы могут передаваться между точкой 210 доступа и терминалами 220 доступа по одному или более частотно-избирательных каналов. Например, данные могут быть переданы по одному или более выделенных каналов данных, а служебные сигналы могут быть переданы по одному или более выделенных каналов управления. Альтернативно, данные и служебные сигналы могут быть переданы по совмещенным каналам. Дополнительно терминалам 220 доступа могут быть назначены один или более каналов передачи данных и один или более каналов управления для связи в системе 200. Каналы передачи данных и/или управления могут быть уникально назначены терминалам 220 или альтернативно каналы могут быть совместно использованы между терминалами 220 доступа.

В соответствии с одним аспектом точка 210 доступа и терминалы 220 доступа могут обмениваться данными с помощью поднесущих, подполос частот и/или других ресурсов связи, назначенных соответствующим терминалам 220 доступа посредством точки 210 доступа и/или другого объекта в системе 200. Дополнительно такие назначения ресурсов связи могут быть сделаны постоянными или "долговременными", так что они не имеют заранее определенную длительность или время для истечения. Такие назначения могут быть полезными, например, в приложениях протокола "голос-по-IP" (VoIP) и/или других приложениях, которые включают прерывистую передачу маленьких чувствительных к задержке пакетов трафика, где передача назначений ресурсов для большого числа VoIP или других пользователей непрактична. Тем не менее, в таких приложениях терминал 220 доступа, использующий постоянное назначение, может испытать затруднения при определении того, когда передача пакетов данных начинается после периода тишины. Хотя существуют методики для таких определений посредством терминалов 220 доступа, эти методики зачастую являются не подходящими для чувствительных к задержке приложений вследствие их сложности.

В соответствии с другим аспектом, чтобы уменьшить эти трудности, точка 210 доступа может передавать соответствующие сообщения 230 поддержания активности в терминалы 220 доступа, чтобы указать, передаются ли данные в терминалы 220 доступа. В одном примере сообщения 230 поддержания активности могут быть сформированы посредством компонента 212 индикатора поддержания активности в точке 210 доступа. Сообщения 230 поддержания активности, формируемые посредством компонента 212 индикатора поддержания активности и передаваемые в терминалы 220 доступа, могут быть, например, заранее определенными псевдослучайными последовательностями стирания, передаваемыми вместо данных, когда отсутствуют данные для передачи в терминал 220 доступа. Соответственно, терминал 220 доступа после определения того, что передача включает в себя последовательность стирания, может отбросить передачу и ждать следующей передачи по прямой линии связи из точки 210 доступа.

Тем не менее, когда число терминалов 220 доступа в системе, использующей постоянные назначения ресурсов, является большим, затраты мощности, требуемые для передачи сообщений 230 поддержания активности в каждый терминал 220 доступа, могут стать значительной частью полной мощности, используемой точкой 210 доступа. В одном примере, чтобы снизить количество мощности, необходимой для передачи сообщений 230 поддержания активности, точка 210 доступа может использовать общее сообщение 230 поддержания активности для нескольких терминалов 220 доступа, имеющих постоянные назначения ресурсов с точкой 210 доступа. Это общее сообщение 230 поддержания активности затем может быть переслано в терминалы 220 доступа в многоадресной или широковещательной передаче. Общее сообщение 230 поддержания активности может быть передано по совместно используемому каналу управления прямой линии связи (к примеру, F-SCCH) и/или любым другим соответствующим средством.

В соответствии с одним аспектом передаваемое в многоадресном или широковещательном режиме сообщение 230 поддержания активности может быть сформировано в форме битовой карты. Сообщение 230 поддержания активности с битовой картой может быть сформировано посредством отображения соответствующих каналов передачи данных, которые постоянно назначены терминалам 220 доступа, в биты сообщения 230 поддержания активности. Биты, формируемые для сообщения 230 поддержания активности с битовой картой, могут указывать, например, буферизируются ли пакеты данных для передачи по соответствующим каналам передачи данных. Формируемое сообщение 230 поддержания активности затем может быть отправлено в терминалы 220 доступа, которые могут решить, попытаться ли обнаружить пакет данных на соответствующих каналах передачи данных, назначенных терминалам 220 доступа, на основе значения соответствующих битов в сообщении 230 с битовой картой.

В другом примере компонент 212 индикатора поддержания активности также может быть выполнен с возможностью осуществлять управление мощностью в передаваемом в многоадресном или широковещательном режиме сообщении 230 поддержания активности. Например, компонент 212 индикатора поддержания активности может предписывать передачу сообщения 230 поддержания активности в терминалы 220 доступа с использованием мощности передачи, которая является надлежащей для того, чтобы предоставить возможность терминалу 220 доступа, имеющему самое низкое качество сигнала (к примеру, на основе отношения мощности несущей к помехе и т.д.), успешно принять и использовать сообщение 230 поддержания активности.

Фиг.3 иллюстрирует примерную структуру 300 битовой карты для передачи подтверждения активности (к примеру, сообщения 230 поддержания активности) в соответствии с различными аспектами. В соответствии с одним аспектом структура 300 с битовой картой может включать в себя один или более битов 310 битовой карты для предоставления индикаторов поддержания активности пользователям мобильной связи (к примеру, терминалам 220 доступа), имеющим постоянные назначения ресурсов. Структура 300 дополнительно может включать в себя один или более битов 320 контроля циклическим избыточным кодом (CRC) для предотвращения ошибок. Хотя структура 300 иллюстрирует последовательность битов 310 битовой карты, за которой следует последовательность CRC-битов 320, следует принимать во внимание, что биты 310 битовой карты и CRC-биты 320 могут появиться в структуре 300 в любом порядке и/или группировании. Дополнительно следует принимать во внимание, что структура 300 может иметь любое число битов 310 битовой карты и/или CRC-битов 320.

В одном примере
