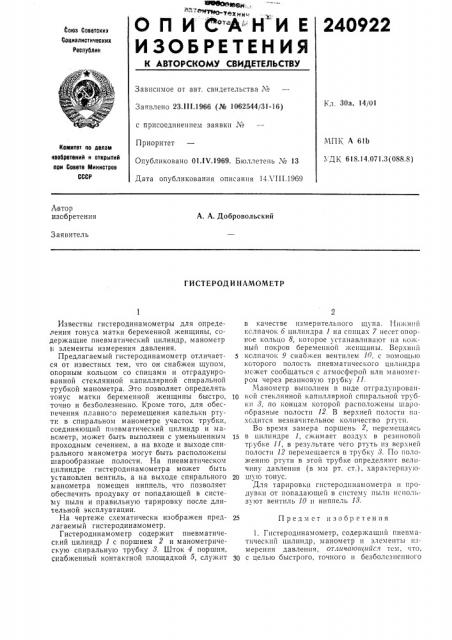

060 ñò:., тт:! - с teXН ии от,!э
ИЗОБРЕТЕНИЯ
240922
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Кл. 30а, 14/01
Заявлено 23.11!.1966 (№ 1062544/31-16) с присоединением заявки №
ЧПК А 61b
X ÄÊ 618.14.071.3 (088.8) Приоритет
Опубликовано OI.IV.1969. Бюллетень ¹ 13
Дата опубликования описания 14ХП1.1969
Комитет по делам наобретений и открытий ори Совете Министров
СССР
Автор изобретения
А. А. Добровольский
Заявитель
ГИСТЕРОДИ HAMOMETP
Известны гистеродинамометры для определения тонуса матки беременной женщины, содержащие пневматический цилиндр, манометр и элементы измерения давления.
Предлагаемый гистеродинамометр отличается от известных тем, что он снабжен щупом, опорным кольцом со спицами и отградуированной стеклянной капиллярной спиральной трубкой манометра. Это позволяет определять тснус матки беременной женщины быстро, точно и безболезненно. Крои!е того, для обеспечения плавно-.о перемещения капельки ртути в спиральном манометре участок трубки, соединяющий пневматический цилиндр и мансметр, может быть выполнен с уменьшенным проходным сечением, а на входе и выходе спирального манометра могут быть расположены шарообразные полости. На пневматическом в,илиндре гистеродинамометра может быть установлен вентиль, а на выходе спирального манометра помещен ниппель, что позволяет обеспечить продувку от попадающей в систет му пыли и правильную тарировку после длительной эксплуатации.
На чертеже схематически изображен предлагаемый гистеродинамометр.
Гистеродинамомегр содержит пневматический цилиндр 1 с поршнем 2 и манометрическую спиральную трубку 8. Шток 4 поршня, снабженный контактной площадкой 5, служит в качестве измерительного щупа. 11пжннй колпачок 6 цилиндра 1 на спицах 7 несет onopFoe .ольцо 8, !,оторое 3 cT2H3B l
Манометр выполнен в виде отградуирован1п ной стеклянной каппллярной спиральной трубки 8, по концам которой расположены шарообразные полости 12, В верхней полости нахсдится незначительное количество ртути.
Во время замера поршень 2, перемещаясь
15 в цилиндре 1, сжимает воздух в резиновой трубке 11, в результате чего ртуть из верхней полости 12 перемещается в трубку 8. По положению ртути в этой трубке определяют величину давления (в мм рт. ст.), характеризуlo2р ш1 ю тону с.
Для тарировки гистеродинамометра и продувки от попадающей в систему пыли используют вентиль 10 и ниппель 18.
25 П реда! ет и зобр етения
1. Гистеродинамометр, содержащий пневматический цилиндр, манометр н элементы измерения давления, отличающийся тем, что, 3р с целью быстрого, точного и безболезненного
240922
Составитель Н. Б. Эскин
Техред Л. Я. Левина Корректор 3. И. Чванкинй
Редактор И. Кузнецова
Заказ 1847!12 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 определения величины тонуса матки беременной женщины, он снабжен щупом, опорным кольцом со спицами и отградуированной стеклянной капиллярной спиральной трубкой маис метра.
2. Гистеродинамометр по п. 1, отличающийс» тем, что, с целью достижения плавного перемещения капельки ртути в спиральном манометре, участок трубки, соединяющий пневматический цилиндр и манометр, выполнен с уменьшенным проходным сечением, а на входе и выходе спирального манометра расположены шарообразные полости.
3. Гистеродинамометр по п. 1, отличающийся тем, что, с целью обеспечения продувки от попадающей в систему пыли и правильной тарировки после длительной эксплуатации, на пневматическом цилиндре установлен вентиль, а на выходе спирального манометра помещен
10 ниппель.
