Черное стекло
Патент 240961
Авторы
Классы МПК
Черное стекло
Иллюстрации
Реферат

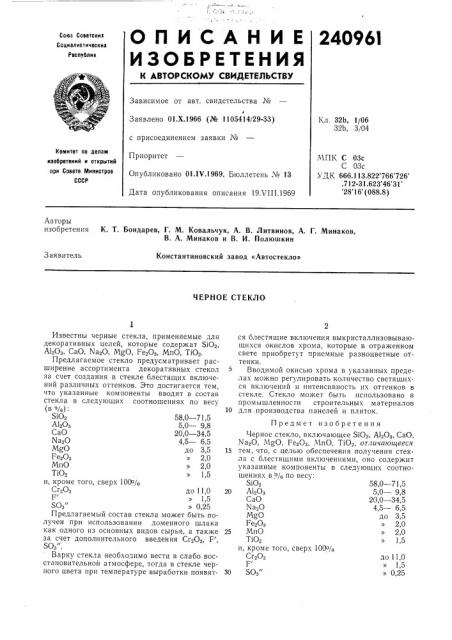

ОПИСАНИЕ 240961
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Социалистические
Респуолик
Зависимое от авт. свидетельства ¹
Заявлено 01.Х.1966 (№ 1105414/29-33) с присоединением заявки №
Приоритет
Опубликовано 01.IV.1969. Бюллетень № 13
Дата опубликования описания 19ХП1.1969
Кл. 32Ь, 1/06
32b, 3/04
Комитет по делам изобретвиий и открытий при Совете Министров
СССР
МПК С 03с
С ОЗс
УДК 666.113.822 766 726 .712-31.623 46 31 28 16 (088.8) Авторы изобретения
К. T Бондарев, Г. М, Ковальчук, А. В. Литвинов, А. Г. Минаков, В. А. Минаков и В. И. Полюшкин
Заявитель
Константиновский завод «Автостекло»
ЧЕРНОЕ СТЕКЛО до 11,0
» 1,5
» 0,25
Известны черные стекла, применяемые для декоративных целей, которые содержат SiOq, А1гОз, CaO, Na O, MgO, Fe 03, MnO, TiO>.
Предлагаемое стекло предусматривает расширение ассортимента декоративных стекол за счет создания в стекле блестящих включений различных оттенков. Это достигается тем, что указанные компоненты вводят в состав стекла в следующих соотношениях по весу (в %):
SiO 58,0 — 71,5
А1гОз 5,0 — 9,8
СаО 20,0 — 34,5
ХагО 4,5 — 6,5
МдО до 3,5
РегОз » 2,0
МпО » 2,0
ТгОг » 1,5 и, кроме того, сверх 100з/о
СггОз до 11,0
F » 1,5
$03 » 0,25
Предлагаемый состав стекла может быть получен при использовании доменного шлака как одного из основных видов сырья, а также за счет дополнительного введения СггОз, F, $03".
Варку стекла необходимо вести в слабо восстановительнои атмосфере, тогда в стекле черного цвета при температуре выработки появятся блестящие включения выкристаллизовывающихся окислов хрома, которые в отраженном свете приобретут приемные разноцветные оттенки.
Вводимой окисью хрома в указанных пределах можно регулировать количество светящихся включений и интенсивность их оттенков в стекле. Стекло может быть использовано в промышленности строительных материалов
10 для производства панелей и плиток.
Предмет изобретения
Черное стекло, включающее $гОг, А!гОз СаО, Na>O, МОО, ГезОз, МпО, TiO>, от.гичающееся
15 тем, что, с целью обеспечения получения стекла с блестящими включениями, оно содержит указанные компоненты в следующих соотношениях в,% по весу:
$гОг 58,0 — 71,5
20 А1гОз 5,0 — 9,8
СаО 20,0 — 34,5
ХагО 4,5 — 6,5
МдО до 3,5 егОз » 2,0
25 МПО » 2,0
ТгОг » 1,5 и, кроме того, сверх 10Ж/с
Cr O3
F /
30 SOç"
