Реферат

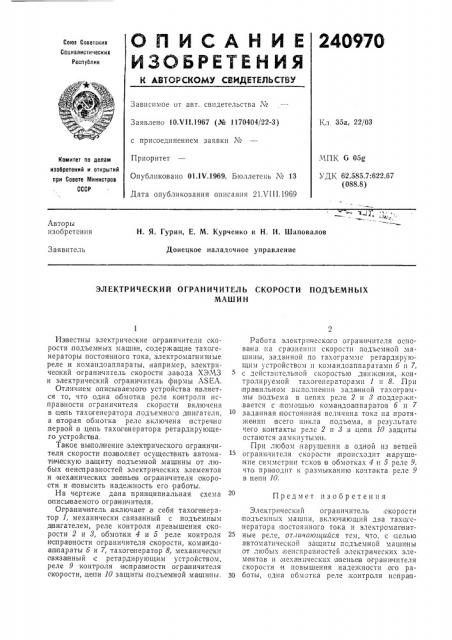

24097О

Солта Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 10.VII.1967 (№ 1170404/22-3) Кл 35а, 22/03 с присоединением заявки №

МПК 6 05g

Приоритет

Опубликовано 01.IV.1969. Бюллетень ¹ 13

Дата опубликования описания 21 VIII.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62.585.7:622.67 (088.8) — " - )

3» х " т"

Авторы изобретения

H. Я. Гурин, E. М. Курченко и Н. И. Шаповалов

Донецкое наладочное управление

Заявитель

ЭЛЕКТРИЧЕСКИЙ ОГРАНИЧИТЕЛЬ СКОРОСТИ ПОДЪЕМНЫХ

МАШИН

Предмет изобретения

Известны электрические ограничители. скорости .подъехпных машин, содержащие тахогенераторы постоянного тока, электромагнитные реле и командоаппараты, например, электрический ограничитель скорости,за вода ХЭМЗ и электрический ограничитель фирмы А$ЕА.

Отличием описываемого устройства является то, что одна обмотка реле контроля исправности ограничителя скоро сти включена в гцепь тахагенератора,подъемного дви гателя, а,вто рая обмотка реле .включена встречно ,первой;в цепь тахогенератора ретардирующего у стройства.

Такое выпал пение электрического огра ничителя скорости позволяет осуществить автомати че скую защиту подъемной .машины от любых неисправностей электрических элементов и меха нических звеньев о граничителя скорости, и lIIQBbIcHTb надегжность его работы.

На чертеже дана принципиальная схема описьпваемото огра ни чителя.

Ограничитель включает,в себя тахогенератор 1, механически связанный с подъемным двигателем, реле контроля превышения скорости 2 и 8, обмотки 4 и 5 реле контроля иопра вности ограни IHòåëÿ скорости, кома ндоап параты 6 и 7, тахогенератор 8, механически

clBsI3BlHHbIH с ретардирующим устройством, реле 9 контроля и справности ограничителя скорости, цепи 10 защиты подъемяой машины.

Работа электри ческого ограничителя ocíoва на па сра зненпп скорости подъемной машины, заданной по тахограмме ретардирующим устройством и командоаппаратами 6 и 7, с дсйствп1тельной скоростью движения,:контролируемой тахогецераторами 1 и 8. При пра вильном .выполнении заданной тахограммы подъема в цепях реле 2 и 8 поддержи,вается с помощью командоаппаратов 6» 7 .заданная, постоянная величина тока на протяжении всего цикла подъохта, .в результате чего контакты реле 2 и 8 .в цепи, 10 защиты остаются замкнутыми.

При любом нарушении в одной из ветвей ограничителя скорости;происходит,наруше ние симметрии тсков;в обмотках 4 и 5 реле 9, что приводит к размыканию контакта реле 9 в цепи 10.

Электрический ограничитель скорости подъемных машин, включающий два тахо генератора IIIocTQHHHolo тока и электромагнит25 ные реле, отлггчающиг1ся тем, что, с целью автоматической защиты подъемной машины от любых,непспраBHoстей электричеcких элементов и механических звеньев ограни чителя скорости и повышения надежности .его ра30 боты, одна обмотка реле, контроля испраа240970 7з 3 /û 7û лодочной ycmceuЬи

Составитель В. Казаков

Редактор T. Горшкова Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 1872!5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 пссти огpariичителн скорости включена в цель такогенератора подъем:)ото лвигатслн, а вгоран внлочена встречно первой в цепь тахогенератора ретардирующего устройства.
