Реферат



Bcecoiaa s

24Ю! 9!

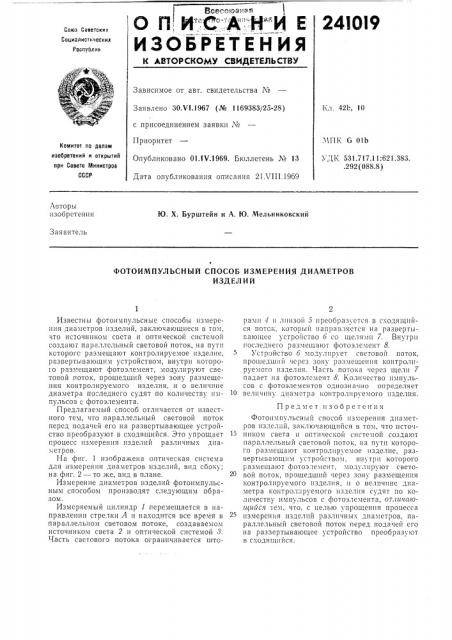

О П,ИСАЙИ Е

ИЗОБРЕТЕНИЯ

Союз Соеетскнт

Социалнстнтескиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Кл, 42L, 10

Заявлено ЗО.VI.1967 (№ 1169383/23-28) с присоединением заявки М

Приоритет

Опубликовано 01.IV.1969. Бюллетень No 13

Дата опубликования описания 21 VIII.1969

МПК G Olb

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.717.11:621.383..292 (088.8) Авторы изобретения

Ю. Х. Бурштейн и А. Ю. Мельниковский

Заявитель

ФОТОИМПУЛЪСНЪ|Й СПОСОБ ИЗМЕРЕНИЯ ДИАМЕТРОВ

ИЗДЕЛ И Й

Известны фотоимпульсные способы измерения диаметров изделий, заключающиеся в том, что источником света и оптической системой создают параллельный световой поток, на пути которого размещают контролируемое изделие, развертывающим устройством, внутри котороIo раза ещают фотоэлемент, модулируют световой поток, прошедший через зону размещения контролируемого изделия, и о величгше диаметра по"леднего судят по количеству импульсов с фотоэлемента.

Предлагаемый способ отличается от известного тем, что параллельный световой поток перед подачей его на развертывающее устройство преобразуют в сходящийся. Это упрощает процесс измерения изделий различных диаметров.

На фиг. 1 изображена оптическая система для измерения диаметров изделий, вид сбоку; на фиг. 2 — то же, вид в плане.

Измерение диаметров изделий фотоимпульсным способом производят следующим образом.

Измеряемый цилиндр 1 перемещается в направлении стре7KH Л и находится все время в параллельном световом потоке, создаваемом источником света 2 и оптической системой 8.

Часть светового потока ограничивается шторами 4 и гишзой 5 преобразуется в сходящийся поток, который направляется на развертывающее устройство 6 со щелями 7. Внутри последнего размещают фотоэлемент 8.

Устройство 6 модулнрует световой поток, прошедший через зону размещения контролируемого изделия. Часть потока через щели 7 падает на фотоэлемент 8. Количество импульсов с фотоэлементов однозначно определяет

10 величину диаметра контролируемого изделия.

Предмет изобретения

Фотоимпульсный способ измерения диаметров изделий, заключающийся в том, что HcTo÷ником света и оптической системой создают параллельный световой поток, на пути которого размещают контролируемое изделие, развертывггощипт устройством, внутри которого размещают фотоэлемент, модулируют световой поток. прошедший через зону размещения контролируемого изделия, и о величине диаметра контролируемого изделия судят по количеству импульсов с фотоэлемента, от.гитиощийся тем, что, с целью упрощения процесса измерения изделий различных диаметров, параллельный световой поток перед подачей его на развертывающее устройство преобразуют в сходящийся.

241019 юг
