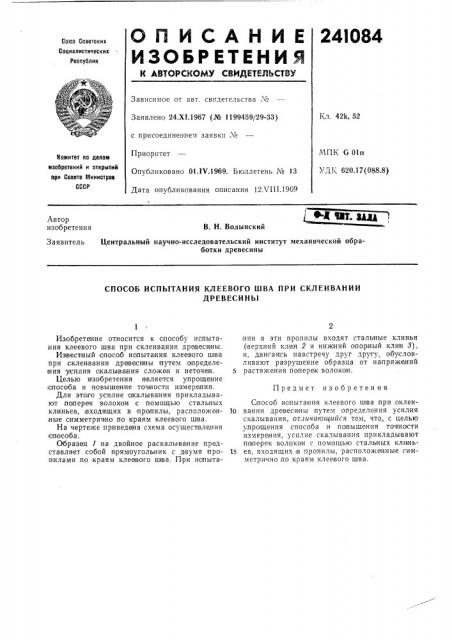

OIl ИСАНИЕ 24I084

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42k, 52

Заявлено 24.Х1.1967 (№ 1199459/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 01.1Ч.1969. Бюллетень № 13

Дата опубликования описания 12Х111.1969

МПК G 01п

УДК 620.17(088.8) Комитет по делам

«зобретений и открытий при Совете 0ииистров

СССР

Автор изобретения

В. Н, Волынский

Заявитель Центральный научно-исследовательский институт механической обработки древесины

СПОСОБ ИСПЫТАНИЯ КЛЕЕВОГО ШВА ПРИ СКЛЕИВАНИИ

ДРЕВЕСИНЫ.П р е д м е т и з о б р е т е.н и я

Изобретение относится к способу испытания клеевого шва при склеивании древесины.

Известный способ испытания клеевого шва при склеивании древесины путем определения усилия окалы вания сложен и неточен.

Целью изобретения является у прощение способа и повышение точности измерения.

Для этого усилие скалывания прикладывают,поперек волокон с помощью стальных клиньев, входящих в пропилы, расположенные симметрично ло краям клеевого ш ва.

На чертеже приведеяа схема осущеспвления спо со ба. .Образец 1 на двойное раскалывание представляет,собой прямоугольник с двумя пропилами по краям клеевого ш ва. При испытании в эти пропилы входят стальные клинья (верхний клин 2 и нижний опорный клин 8), и, двигаясь навстречу друг другу, обусловливают разрушение образца от напряжений

5 растяжения поперек волоко н.

Способ испытания клеевого ш ва при оклеи10 вании древеси ны путем определения усилия скалывания, отличающийся тем, что, с целью упрощения способа и повышения точности иззтере ния, усилие скалывания прикладывают поперек волокон с помощью стальных клннь15 ев, входящих в пропилы, расположенные симметрично ло краям клеевого шва.

241084

Состапитсиь Э. Ьегсиьмаи

Техред ". 11. Куридко

Корректор T. Д. Чунасва

1 сдактор E. Кравцова

Типография, пр. Сапунова, 2

Заказ 1857/4 I ираж 480 Подписное

ЦНИИГ111 Комитета по делам изобретений и открытий при Созете Министров СССР

Москва, Центр, пр. Серова, д. 4
