Реферат

Изобретение относится к периферийным устройствам аппаратного обеспечения персонального компьютера /ПК/.

В качестве прототипа сканера, входящего в существующие многофункциональные устройства /МФУ/, принимается простой по конструкции и энергоэкономичный планшетный сканер [1, с.87; 2, с.112], включающий прозрачный планшет, на который кладется оригинал для сканирования, три светодиода базовых цветов излучения R, G, B, выполняющие поочередное облучение оригинала формата А4, световод, линейку светочувствительных элементов - линейку фотодиодов /CIS/ с самофокусирующимися линзами на сканирующей линейке, перемещаемой под оригиналом и вдоль него электроприводом с шаговым двигателем /ШД/, три аналого-цифровых преобразователя /АЦП/, формирующие коды цветовых сигналов базовых цветов, контроллер сканера и контроллер интерфейса. Сканер преобразует изображение с оригинала в цифровую форму базовых цветов. Линейка фотодиодов располагается по всей ширине листа А4, фотодиоды воспринимают отраженный от оригинала цвет по строкам, сигналы с которой последовательно снимаются с элементов разрешения фотодиодной линейки. Для сканирования следующей строки каретка с линейкой, световодом и облучающими светодиодами перемещается на шаг разрешения по вертикали, задаваемый ШД электропривода. Для связи с ПК имеется порт USB, управление процессом сканирования выполняется с ПК.

Недостатками прототипа сканера являются: отсутствие полного автономного исполнения своих функций, не различает градаций белого цвета, что снижает передачу цветовых оттенков и проработку светлых участков. Прототипом принтера, входящего в каждое МФУ, принимается струйный принтер [3, с.634], основными узлами которого являются подвижная каретка, с размещенной на ней печатающей головкой, содержащей механизм формирования капель, соответствующее число сопел, капилляров и чернильную емкость, привод каретки, контроллер печати и контроллер интерфейса. Капли быстросохнущих чернил базовых цветов выстреливаются из сопел механическими микронасосами на пьезоэлементах [5, с.665]. Цветное изображение при печати формируется наложением друг на друга трех основных цветов [4, с.860-864]. Процессом печати управляет контроллер принтера: в его ведении шаговые двигатели и перемещение печатной головки по строке, которая двигается при печати вдоль строки слева направо до срабатывания датчика левого положения, затем головка передвигается в исходное положение, на шаг перемещается бумага и выполняется печать второй строки слева направо. Недостатки прототипа-принтера: не использование градаций белого цвета, что снижает гамму воспроизводимых цветов, отсутствие управления яркостью цвета, печать цветной строки за несколько проходов строки соответственно числу базовых цветов, управление процессом печати с ПК.

Цель изобретения - полная самостоятельность работы МФУ при выполнении функций сканирования, печати и копирования, расширение цветовой гаммы при сканировании и печати.

Техническими результатами являются самостоятельное выполнение МФУ процессов сканирования, регистрация цветовых кодов в своих накопителях кодов, расширение цветовой гаммы цветной печати и повышение производительности устройства при исполнении цветных материалов, которые достигаются введением в МФУ блока управления, в сканер двух блоков накопителей кодов, использованием белого цвета как четвертого базисного цвета, исполнение цветной печати нечетной строки за один проход слева направо, а четной строки за один проход справа налево. Сущность изобретения заключается в том, что в МФУ, содержащее сканер, включающий прозрачный планшет, три светодиода базисных цветов, световод, сканирующую линейку фотодиодов с линзами, три АЦП, и содержащее струйный принтер, включающий подвижную каретку с несъемной печатающей головкой и электроприводом, введен блок управления, в сканер введены четвертый светодиод белого свечения, четвертый и пятый АЦП, первый и второй преобразователи кодов, первый и второй накопители кодов и прозрачный планшет выполнен подвижным с двумя электроприводами, в струйный принтер введены 1-5 формирователи управляющих сигналов, на подвижной каретке закреплены десять блоков несъемных печатающих головок, каждый из которых содержит четыре идентичные печатающие головки.

Многофункциональное устройство /МФУ/ представлено на фиг.1 и включает сканер 1 и струйный принтер 2; общий вид МФУ показан на фиг.2, светодиод облучения - на фиг.3, линейка фотодиодов - на фиг.4, блок управления - на фиг.5, блок печатающих головок - на фиг.6, расположение сопел печатающих головок на каретке принтера - на фиг.7, расположение впечатываемых точек в пикселе - на фиг.8, первый накопитель кодов - на фиг.9, второй накопитель кодов - на фиг.10, первые блоки регистров первого накопителя кодов - на фиг.11-14, остальные блоки регистров первого накопителя кодов - на фиг.15-18, первый блок регистров второго накопителя кодов - на фиг.19, остальные блоки регистров второго накопителя кодов - на фиг.20, 21, формирователи управляющих сигналов - на фиг.22, 23, схема прохождения сигналов в блоки печатающих головок - на фиг.24, схема прохождения сигналов кодов при цветной печати - на фиг.25, схема прохождения сигналов кодов при черно-белой печати - на фиг.26.

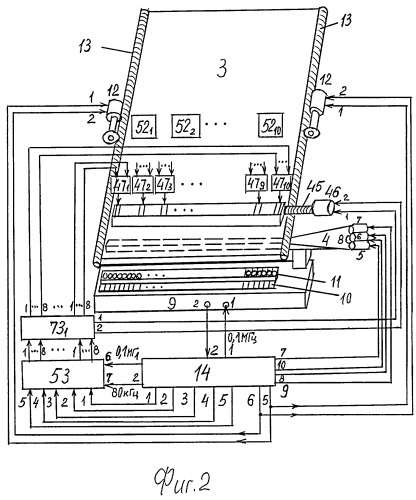

Сканер производит сканирование листовых оригиналов документов и фотографий формата А4 /297×210/ и менее в цветном и черно-белом исполнении. Сканер 1 /фиг.2/ планшетный включает подвижный прозрачный планшет 3, световод 4, первый облучающий светодиод 5 белого цвета Б₁, второй облучающий светодиод 6 красного R цвета, третий облучающий светодиод 7 зеленого G цвета, четвертый облучающий светодиод 8 синего В цвета. Светодиоды с 5 по 8 выполняют поочередное облучение цветного оригинала снизу через световод 4 в порядке 5, 6, 7, 8. Светодиоды являются сверхъяркими светодиодами белого свечения фирм “Nichia”, “Ledtronics” [7, с.47]. На излучающей стороне светодиоды 6, 7, 8 /фиг.3/ имеют соответственно красный, зеленый и синий светофильтры. Светодиод 5 светофильтра не имеет, облучает материал белым цветом Б₁. Сканер содержит неподвижную каретку 9, на ней размещается /фиг.2/ одна линейка 10 из светочувствительных элементов CIS - КМОП-фотодиодов с самофиксирующимися линзами 11 /2, с.113/. На каретке 9 подставкой закрепляется световод 4 со светодиодами 5-8. Длина линейки 10 равна ширине 200 мм сканируемого листа А4. Каретка 9 неподвижная, при сканировании не перемещается, перемещается планшет 3 с оригиналом. Перемещение выполняется двумя идентичными червячными электроприводами, каждый из них включает шаговый двигатель /ШД/ 12 и червячную передачу 13 из червячного вала, закрепляемого на длинной стороне планшета, и червячного колеса на оси ШД 12. Применение двух червячных приводов обеспечивает безлифтовое и точное перемещение без перекосов планшета 3 с применением шаговых двигателей малой мощности, в качестве которых применяется пьезоэлектрический двигатель ПЭД [8, с.40] с напряжением возбуждения 5-30 В, мощностью 15 Вт, частота вращения до 2000 об/мин, минимальный шаг движения от 0,1·10^-6 м, время пуска и останова 0,001 с, диапазон перемещения 0-350 м, работает в шаговом и непрерывном режимах. Процессы сканирования и печати управляются введенным в МФУ блоком 14 управления /фиг.5/, включающим генератор 15 тактовых импульсов 0,8 МГц, первый ключ 16, первый делитель 17 частоты, выдающий с первого выхода тактовые U_T импульсы 0,8 МГц, со второго выхода импульсы U_Д дискретизации 0,1 МГц /8:1/, с третьего выхода импульсы 10 кГц /U_выд/ 160:1, с четвертого - импульсы 1 Гц, с пятого - импульсы 100 Гц /8000:1/. Блок 14 включает первый счетчик 18 импульсов и первый дешифратор 19, первый переключатель 20, последовательно соединенные второй счетчик 21 импульсов и второй дешифратор 22, выход которого подключен к второму управляющему входу U_З ключа 16, включает ключи второй 23, третий 24, четвертый 25, пятый 26, шестой 27, седьмой 28, восьмой 29, девятый 30, десятый 31, одиннадцатый 32 и двенадцатый 34, включатель 33, четыре диода Д1-Д4, входы которых подключены соответственно к 1-4 выходам первого дешифратора 19, а выходы диодов объединены и подключены к управляющему входу шестого ключа 27, к входу ключа 34 и к второму входу первого переключателя 20. Блок 14 включает второй переключатель 35 и третий переключатель 36. Первым управляющим входом блока 14 является первый вход U_пит питания второго переключателя 35, вторым его управляющим входом является вход включателя 33, выход которого подключен к первому управляющему входу U_от ключа 16 /фиг.5/. Информационным входом блока 14 является второй вход переключателя 35, подключенный к выходу линейки 10 /фиг.2/. В режиме цветного сканирования первый вход переключателя 35 подключается в позицию 1, второй его вход - в позицию 3 /фиг.5/, при черно-белом сканировании первый вход переключателя 35 подключается его поворотом в позицию 2, второй вход при этом подключается в позицию 4. В нерабочем состоянии пользователь поворотом устанавливает переключатель 35 в среднее положение, то есть в нейтральное положение. С первого по пятый информационными выходами блока 14 являются выходы ключей соответственно 28, 29, 30, 31 и 32. Первым и вторым управляющими выходами блока 14 являются второй 0,1 МГц и третий 10 кГц выходы блока 17, третьим и четвертым управляющими выходами являются первый и второй выходы третьего переключателя 36, с пятого по десятый управляющими выходами являются: пятым - выход первого переключателя 20, шестым - выход второго дешифратора 22, седьмым-десятым выходами - выходы ключей соответственно 23-26, с одиннадцатого по семнадцатый управляющими выходами блока 14 являются первый-четвертый выходы дешифратора 19 /с 11 по 14/, второй выход переключателя 35 /15-й/, первый выход делителя 17 частоты 0,8 МГц /16 выход/, второй выход делителя 17 частоты 0,1 МГц /17 выход/. В состав сканера входят пять АЦП 37, 38, 39, 40, 41, первый преобразователь 42 кодов, второй преобразователь 43 кодов, первый накопитель 53 кодов и второй накопитель 54 кодов. Информационные входы АЦП 37-41 подключены соответственно к выходам ключей 28-32. Входы первого преобразователя 42 кодов подключены к выходам АЦП 40, входы второго преобразователя 43 кодов подключены к выходам АЦП 41. Преобразователи 42, 43 кодов преобразуют прямые коды сигналов Б₁ и Б₂ в обратные коды /например, прямой код 11111001 в обратный 00000110/. Обратный код белого цвета является прямым кодом черного цвета и выражает оттенок белого, т.е. часть черного цвета, растворенного в белом. Длина линейки 10 /фиг.4/ соответствует длине строки формата А4 и с учетом вычета полей по 5 мм с обеих сторон листа составляет 200 мм. Информационная сторона А4 по длине принимается 280 мм, т.е. сканируемые размеры составляют 280×200 мм. Линейка 10 фотодиодов содержит светочувствительные элементы - 1000 фотодиодов размерами 0,2×0,2 мм, что соответствует 127 элементам на дюйм Длинная сторона листа А4 при шаге в 0,2 мм содержит для сканирования 1400 строк Время сканирования цветного оригинала с размерами 280×200 мм принимается в 56 секунд, в этом случае время сканирования одной строки составляет 0,04 с /40 мс/: Линейная скорость движения планшета 3 с оригиналом составляет 5 мм/с, Частота шагов ШД 12 составляет , т.е. 25 Гц. Сигналы с фотодиодов линейки 10 /выход 2 фиг.2/ поступают на информационный вход /вход 2 переключателя 35 фиг.5/ блока 14, с которого поступает на вход 3 при сканировании цветного материала или на вход 4 при сканировании черно-белого оригинала. АЦП 37-41 идентичны, преобразуют аналоговые сигналы с линейки 10 в 8-и разрядные коды с частотой дискретизации 0,1 МГц, тактовая частота в АЦП 0,8 МГц с выхода 16 блока 14. Частота опроса сигналов с ячеек линейки 10 определяется временем сканирования строки за 40 мс, за которое проводится четыре опроса линейки 10 сигналов цветов Б₁, R, G, B. На опрос сигналов одного цвета приходится 10 мс /40 мс : 4/. Частота съемки сигналов с линейки 10 составляет:

Для сканирования лист кладется под направляющие планшета 3 информационной стороной вниз, подвигается до упора планшета. Начало процесса сканирования задается нажатием включателя 33 в блоке 14, ключ 16 открывается, импульсы 0,8 МГц с генератора 15 поступают в делитель 17, блок 14 приступает к управлению сканированием. Конец сканирования определяет сигнал с выхода второго дешифратора 22, закрывающий ключ 16. Второй счетчик 21 ведет счет импульсов с ключа 26 при цветном режиме сканирования и с ключа 34 при режиме черно-белого сканирования, каждый импульс соответствует сканированию одной строки. После сканирования 1400-й строки в счетчик 21 поступает 1400-й импульс, в счетчике формируется код 10101111000 /1400/, по которому дешифратор 22 выдает сигнал, закрывающий ключ 16, процесс сканирования окончен. Этот же сигнал является управляющим сигналом, поступающим на вторые входы ШД 12 /фиг.2/, по которому шаговые двигатели 12 перемещают планшет 3 в исходное положение. При сканировании черно-белого материала управляющие ШД 12 получают управляющие сигналы для пошагового перемещения планшета со второй позиции первого переключателя 20, т.е. с выхода 5 блока 14 /фиг.5/. Время сканирования черно-белого оригинала в 4 раза меньше, строка сканируется за один проход, время составляет: 56 с:4=14 с. С приходом в счетчик 21 1400-го импульса с ключа 34 с дешифратора 22 следует сигнал на вторые входы ШД 12, которые возвращают планшет с отсканированным оригиналом в исходное состояние.

Струйный принтер использует тот же планшет 3 и включает подвижную вправо и влево на 20 мм вдоль строки каретку 44 /фиг.2, 24/, перемещаемую электроприводом 45 с ШД 46. На каретке 44 через 20 мм находятся несъемные с первого по десятый блоки 47_1-10 печатающих головок 48, каждый блок 47 содержит по числу цветов Б₁, R, G, B четыре печатающих головки 48, каждая из которых содержит /фиг.6/ механизм 49 формирования капель на пьезоэлементах, восемь сопел 50, расположенных в линию поперек каретки /фиг.7/, съемную чернильницу 52, от которой к входам сопел ведут восемь соответствующих капилляров 51. В блоке 47 сопел 32 /8×4/, десять блоков 47 содержат 320 сопел /32×10/. Шаг перемещения каретки 44 равен шагу разрешения впечатываемых точек. Пиксел определяется разрешением линейки 10, принятым в 127 элементов /пикселов/ на дюйм, размеры пиксела 0,2×0,2 мм /фиг.8/, в каждый максимально впечатывается 8 рядов по 8 точек в каждом восемью соплами головки, всего 64.

Разрешение в пикселе по горизонтали составляет 1018 точек на дюйм 127×8=1018, такое же разрешение и по вертикали. Линейный шаг каретки 44 составляет Восемь точек и ряд впечатываются синхронно. Строки как при черно-белой, так и при цветной печати печатаются за один проход каретки 44 на 20 мм слева направо /печатаются нечетные строки/, планшет 3 сдвигается на шаг 0,2 мм, затем справа налево на 20 мм /печатаются четные строки/. Печатающие головки 48 за проход 20 мм выполняют печать 800 шагов по 25 мкм каждый, т.е. 100 пикселов по горизонтали /100×0,2 мм/. Время печати черного или цветного материала А4 одинаковое по 14 секунд. Печать одной строки 0,01 с каретка выполняет 800 шагов, частота шагов шагового двигателя 46 составляет:

,

В качестве двигателя 46 используется пьезоэлектрический двигатель ПЭД [8, с.40], обеспечивающий шаг в 25 мкм. Электропривод 46 червячный: валом является ось ШД 46, корпус каретки 44 служит гайкой привода. Каретка 44 перемещается по соответствующим направляющим, жестко закрепленным в корпусе устройства /на фиг.2 не показаны/. Жесткое крепление несъемных блоков 47 с печатающими головками 48 на каретке 44 и небольшое ее перемещение при печати обеспечивает точность позиционирования сопел головок в процессе печати. Каждый пиксел при печати растрируется построчно в 8 строк и по вертикали в восемь рядов, максимальное впечатывание точек в каждый пиксел 64 /8×8/. Градация тонов одного цвета 65 /от 0 до 64/, градации всех цветов /Б₁, R, G, B/ максимально могут составлять 17850625 /65×65×65×65/, являющиеся залогом насыщенной цветопередачи и хорошего динамического диапазона /отношения яркости самой яркой точки изображения к его самой темной точке/. Растрирование пиксела большим числом точек каждого цвета /по 64/ увеличит насыщенность яркости цвета пропорционально величине кода цветового сигнала. При печати базовые цвета впечатываются либо рядом друг с другом, либо один цвет накладывается на другой, создавая полутона этих цветов. Порядок чередования сопел 51 печатающих головок 48 справа налево Б₁, R, G, B /фиг.7/. В отсутствие белого цвета Б₁ его обратный код представляется кодом 11111111, при этом впечатываются 64 черные точки, что будет искажать впечатываемые на них цвета R, G, B. Для избежания этого при кодах, идущих совместно с кодом черного цвета, коды черного цвета /черные точки/ не впечатываются в этот пиксел. Оттенки белого цвета впечатываются при отсутствии в пикселе цветов R, G, B, что и реализуется в принтере. Первый накопитель 53 кодов при сканировании цветных оригиналов сосредотачивает коды цветов белого Б₁, красного R, зеленого G, синего В /фиг.9/. Второй накопитель 54 кодов /фиг.10/ используется при сканировании черно-белых оригиналов и сосредотачивает обратные коды белого цвета Б₂. Первый - четвертый информационные входы накопителя 53 кодов подключены к выходам соответственно блока 42 и выходам АЦП 37, 38, 39 /фиг.5/. Накопитель 53 кодов по числу сканируемых 1400 строк включает с первого по 1400 блоки 55_1-1400 цвета Б₁, блоки 56_1-1400 цвета R, блоки 57_1-1400 цвета G и блоки 58_1-1400 цвета В. Информационных выходов в блоке 53 четыре: первый информационный выход из 1-10 выходов, каждый из которых представляет поразрядно объединенные 1-8 выходы блоков 55_1-1400 регистров, второй - четвертый информационные выходы аналогичны первому, каждый 1-10 выходы которых являются поразрядно объединенными выходами соответственно 56_1-1400, 57_1-1400, 58_1-1400. Управляющими входами блока 53 являются: первым - объединенные первые управляющие входы 1400 блоков 55 регистров, подключенный к 11-му управляющему выходу блока 14, вторым - объединенные первые управляющие входы всех блоков 56 регистров, подключенные к 12-у управляющему выходу блока 14, третьим - объединенные первые управляющие входы всех блоков 57 регистров, подключенные к 13-у управляющему выходу блока 14, четвертым - объединенные первые управляющие входы всех блоков 58_1-1400 регистров, подключенные к 14-у управляющему выходу блока 14 /фиг.5/, пятым - объединенные четвертые управляющие входы первых четырех блоков регистров 55₁, 56₁, 57₁, 58₁, подключенные к третьему управляющему выходу блока 14, шестой - объединенные вторые управляющие входы 0,1 МГц /U_Д/ всех блоков регистров 55_1-1400 56, 57, 58_1-1400, подключенные к первому управляющему выходу блока 14, седьмым - объединенные третьи управляющие входы /10 кГц/ всех 1400 блоков регистров 55, 56, 57, 58, подключенные к второму управляющему выходу блока 14.

Блоки 55₁, 56₁, 57₁, 58₁ /фиг.11-14/ регистров идентичны, каждый включает элемент 59 задержки, первый ключ 60, второй ключ 61, первый распределитель 62 импульсов, второй распределитель 63 импульсов и восемь регистров 64_1-8, каждый из 1000 разрядов. Информационным входом каждого из этих блоков являются поразрядно объединенные 1-8 третьи входы разрядов восьми регистров 64. Управляющими входами являются: первым - вход элемента задержки 59, вторым - сигнальный вход 0,1 МГц первого ключа 60, третьим - сигнальный вход 10 кГц ключа 61, четвертым - первый управляющий вход U_от ключа 61. Каждый из первых блоков 55, 56, 57, 58 регистров имеет 10 информационных выходов, каждый из которых представлен 1-8 выходами соответствующих ста разрядов восьми регистров 64. Распределение выходов разрядов регистров 64 по 1-10 выходам в таблице 1.

Элемент 59 задержки задерживает импульс с выходов 12, 13, 14 /фиг.5/ на время срабатывания АЦП 37, 38, 39, а с выхода 11 на время срабатывания АЦП 40 и блока 42 в блоке 55₁ регистров, задержка открытия первого ключа 60 синхронизирует его открытие к моменту поступления первого кода /Б₁, R, G, B/ на информационные входы разрядов восьми регистров 64 /фиг.11-14/.

Таблица 1
Выходы нечетных блоков 55, 56, 57, 58	Выход 1	2	…	9	Выход 10
Номера разрядов	1-100	101-200	…	801-900	901-1000

Выход элемента 59 задержки подключен к первому управляющему входу ключа 60, выход которого подключен к входу распределителя 62 импульсов, выходы которого последовательно с 1 по 1000 подключены к первым /тактовым/ входам разрядов параллельно восьми регистрам 64, последний выход /1000/ подключен к второму входу U_З ключа 60 и является первым управляющим выходом, подключенным к пятому управляющему входу следующего блока 55₂ регистров /56₂, 57₂, 58₂/. Выход второй ключа 61 подключен к входу второго распределителя 63 импульсов, выходы которого последовательно с 1 по 100 подключены к вторым входам разрядов параллельно восьми регистрам 64. Последний /100/ выход подключен к второму управляющему входу U_З ключа 61, а в блоке 58₁ /фиг.14/ он является и вторым управляющим выходом, подключенным параллельно к четвертым управляющим входам следующих четырех блоков регистров: 55₂, 56₂, 57₂, 58₂. Порядок подключения выходов блока 63 к вторым входам разрядов регистров 64 в таблице 2.

Таблица 2
Выходы блока 63	Номера разрядов регистров 64 в нечетных блоках 55-58 регистров
1	1	101	201	301	…	801	901
2	2	102	202	302		802	902
3	3	103	203	303		803	903
99	99	199	299	399	…	899	999
100	100	200	300	400		900	1000

Нечетные блоки 3, 5, 7…1399 регистров 55, 56, 57, 58 выполнены идентично, каждый включает /фиг.16, 18/ элемент И 65, первый ключ 60, второй ключ 61, первый распределитель 62 импульсов, второй распределитель 63 импульсов и восемь идентичных регистров 64, каждый из 1000 разрядов. Информационным входом каждого нечетного блока регистров являются поразрядно объединенные 1-8 третьи /информационные/ входы разрядов восьми регистров 64. Управляющими входами являются: первым - первый вход элемента И 65, вторым - сигнальный вход U_Д /0,1 МГц/ ключа 60, третьим - сигнальный вход /10 кГц/ второго ключа 61, четвертым - первый управляющий вход U_от ключа 61, подключенный к второму управляющему выходу предыдущего блока 58 регистров, пятым - второй вход элемента И 65, подключенный к первому управляющему выходу предыдущего одноименного блока регистров.

Элемент И 65 синхронизирует открытие ключа 60 к моменту прихода первого кода на информационные входы /третьи/ разрядов регистров 64. На первый вход элемента И поступает импульс с блока 14 с его 11, 12, 13, 14 выходов, на второй управляющий вход элемента И приходит импульс с первого управляющего выхода предшествующего одноименного блока регистров. С приходом обоих импульсов сигнал с элемента И 65 открывает ключ 60. Каждый блок регистров имеет по 10 информационных выходов, каждый из них представляет поразрядно объединенные 1-8 выходы соответствующих ста разрядов регистров 64. Распределение выходов разрядов по десяти выходам блока приведено в таблице 1. Выход элемента И 65 подключен к первому управляющему входу ключа 60, выход которого /фиг.16, 18/ подключен к входу распределителя 62 импульсов, выходы которого последовательно с первого по 1000 подключены к первым входам разрядов параллельно восьми регистрам 64. Последний /1000/ выход подключен к второму U_З управляющему входу ключа 60 и является первым управляющим выходом нечетного блока 55, 56, 57, 58 регистров. Выход второго ключа 61 подключен к входу второго распределителя 63 импульсов, выходы которого с первого по 100 подключены к вторым входам разрядов восьми регистров 64, подключение их приведено в таблице 2. В нечетных блоках 58 регистров последний /100/ выход с блока 63 подключен к второму управляющему входу U_З ключа 61 и является вторым управляющим выходом, подключенным параллельно к четвертым управляющим входам четырех последующих блоков 55, 56, 57, 58 регистров /фиг.9/.

Четные 2, 4, 6…1400 блоки регистров 55, 56, 57, 58 выполнены идентично, каждый содержит /фиг.15, 17/ элемент И 65, первый ключ 60, второй ключ 61, первый распределитель 62 импульсов, второй распределитель 63 импульсов и восемь регистров 64, каждый из 1000 разрядов. Информационным входом в каждом блоке регистров являются поразрядно объединенные 1-8 третьи /информационные/ входы разрядов восьми регистров 64. Управляющими входами являются: первым - первый вход элемента И 65, вторым - сигнальный вход U_Д ключа 60, третьим - сигнальный вход 10 кГц ключа 61, четвертым - первый управляющий вход ключа 61, подключенный к второму управляющему выходу предшествующего блока 58 регистров, пятым - второй вход элемента И 65, подключенный к первому управляющему выходу предшествующего одноименного блока регистров. Каждый блок регистров имеет 10 информационных выходов, каждый из которых представляет объединенные 1-8 выходы соответствующих ста разрядов, подключение которых в таблице 3.

Таблица 3
Выходы блока 63	Номера разрядов регистров 64 четных блоков регистров 55, 56, 57, 58
1	1000	900	800	…	300	200	100
2	999	899	799		299	199	99
:
99	902	802	702	…	202	102	002
100	901	801	701		201	101	001

Выход ключа 61 подключен к входу второго распределителя 63 импульсов, выходы которого подключены к вторым входам разрядов параллельно восьми регистров в обратном порядке с 100 к первому /фиг.15, 17/, как приведено в таблице 3. Последний /100/ выход блока 63 подключен к второму управляющему входу ключа 61, а в блоках 58_2…1398 этот выход является вторым управляющим выходом, подключенным к четвертым управляющим входам последующих блоков 55-58 регистров /фиг.17/. Последние блоки 55₁₄₀₀, 56₁₄₀₀, 57₁₄₀₀ не имеют первых управляющих выходов, а блок 58₁₄₀₀ не имеет и первого и второго управляющих выходов. Подключение выходов разрядов регистров 64 к 1-10 выходам в четных блоках регистров в таблице 4.

Таблица 4
Выходы четных блоков 55-58	1	2	…	9	10
Номера разрядов регистров 64	100-1	200-101	…	900-801	1000-901

Второй накопитель 54 кодов /фиг.10/ по числу сканируемых 1400 строк включает 1400 блоков 66 регистров кодов цвета Б₂, в числе которых 700 нечетных блоков 66 регистров и 700 четных блоков 66 регистров. Информационными входами блока 54 являются поразрядно объединенные 1-8 /информационные/ третьи входы восьми регистров 1400 блоков 66 регистров, выходами являются 1-10 выходы, к каждому из которых подключены поразрядно объединенные 1-8 выходы соответствующих 100 разрядов восьми регистров 72 /фиг.19/. Первым управляющим входом блока 54 является первый управляющий вход первого нечетного блока 66₁ регистров, подключенный к 15-у выходу блока 14, вторым - объединенные вторые управляющие входы U_Д всех 1400 блоков 66 регистров, подключенные к первому управляющему выходу блока 14, третьим - объединенные третьи входы 10 кГц всех блоков 66 регистров, подключенные к второму управляющему выходу блока 14, четвертым - четвертый управляющий вход первого блока 66 регистров /фиг.10/, подключенный к четвертому выходу блока 14. Первый управляющий выход каждого предыдущего блока регистров является первым управляющим входом каждого последующего блока 66 регистров, второй управляющий выход каждого предыдущего блока 66 регистров является четвертым управляющим входом каждого последующего блока 66 регистров. Блок 66₁ регистров /фиг.19/ включает последовательно соединенные элемент 67 задержки и первый ключ 68, второй ключ 69, первый распределитель 70 импульсов, второй распределитель 71 импульсов и восемь идентичных регистров 72, каждый из 1000 разрядов. Информационными входами блока 66₁ являются поразрядно объединенные 1-8 входы разрядов восьми регистров 72. Выходами блока 66₁ являются 1-10 выходы, каждый из которых представляет поразрядно объединенные 1-8 выходы соответствующих 100 разрядов восьми регистров 72. Управляющими входами являются: первым - вход элемента 67 задержки, вторым - сигнальный вход первого ключа 68, третьим - сигнальный вход второго ключа 69, четвертым - первый управляющий вход второго ключа 69. Выход первого ключа 68 подключен к входу первого распределителя 70 импульсов, выходы которого последовательно с первого по 1000 подключены к первым /тактовым/ входам разрядов восьми регистров 72, последний /1000/ выход подключен к второму управляющему входу ключа 68 и является первым управляющим выходом в следующий блок 66₂ регистров. Выход ключа 69 подключен к входу второго распределителя 71 импульсов, выходы которого последовательно с первого по 100 подключены к вторым входам разрядов параллельно восьми регистрам 72. Подключение выходов блока 71 к вторым входам разрядов регистров 72 блока 66₁ в таблице 5. Последний выход /100/ блока 71 подключен к второму управляющему входу U_З второго ключа 69 и является вторым управляющим выходом блока 66₁ регистров, подключенным к четвертому входу ключа 68 в следующем блоке 66₂ регистров.

Таблица 5
Выходы распределителя 71 импульсов	Номера выходов разрядов регистров 72, подключенные к выходам в нечетных блоках 661…1399
1	2	3	4	…	9	10
1	1	101	201	301	…	801	901
2	2	102	202	302		802	902
3	3	103	203	303		803	903
99	99	199	299	399	…	899	999
100	100	200	300	400		900	1000

Блок 67 задержки формирует при включении переключателя 35 /фиг.5/ в режим черно-белого сканирования импульс и задерживает его на время срабатывания пятого АЦП 41 и преобразователя 43 кодов для синхронизации первого тактового импульса с блока 70 и прихода первого кода Б₂ с блока 43. Четные 2; 4…1400 блоки 66 выполнены идентично /фиг.20/, каждый включает первый ключ 68, второй ключ 69, первый распределитель 70 импульсов, второй распределитель 71 импульсов и восемь регистров 72, каждый из 1000 разрядов. Информационными входами четных блоков 66 и нечетных блоков 66 являются поразрядно объединенные 1-8 входы третьих /информационных/ разрядов регистров 72. Выходами являются 1-10 выходы, каждый из которых представляет поразрядно объединенные выходы соответствующих ста разрядов регистров 72; подключение в таблице 6.

Таблица 6
Выходы четных блоков 66	1	2	…	9	10
Номера разрядов регистров 72	100-1	200-101	…	900-801	1000-901

Управляющими входами являются: первым - первый управляющий вход первого ключа 68, вторым - сигнальный вход ключа 68, третьим - сигнальный вход второго ключа 69, четвертым - первый управляющий вход ключа 69, подключенный к второму управляющему выходу предыдущего блока 66. Выход первого ключа 68 подключен к входу первого распределителя 70 импульсов, выходы которого последовательно с первого по 1000 подключены к первым /тактовым/ входам разрядов параллельно восьми регистрам 72, последний /1000/ выход которого подключен к второму управляющему входу U_З первого ключа 68 и является первым управляющим выходом, подключенным к первому управляющему входу в следующем блоке 66 регистров. Выход второго ключа 69 подключен к входу второго распределителя импульсов 71, выходы которого последовательно но в обратном порядке с 100 к первому подключены к вторым входам разрядов параллельно восьми регистрам 72, порядок подключения приведен в таблице 7.

Таблица 7
Выходы блока 71	Номера разрядов регистров 71-8 четных блоков 662, 4, 6…1400
1	1000	900	800	…	400	300	200	100
2	999	899	799		399	299	199	99
3	998	898	798		398	298	198	98
99	902	802	702	…	302	202	102	02
100	901	801	701		301	201	101	01

Последний четный блок 66₁₄₀₀ первого и второго управляющих выходов не имеет. Нечетные 3, 5, 7…1399 блоки 66 регистров идентичны, каждый включает /фиг.21/ первый ключ 68, второй ключ 69, первый распределитель 70 импульсов, второй распределитель 71 импульсов и восемь регистров 72, каждый из 1000 разрядов. Информационными входами нечетных регистров являются поразрядно объединенные 1-8 входы третьих разрядов восьми регистров 72. Выходами являются 1-10 выходы, каждый из которых представляет поразрядно объединенные выходы соответствующих ста разрядов регистров 72, подключенные по таблице 8.

Таблица 8
Выходы нечетных блоков 663, 5, 7	1	2	…	9	10
Номера разрядов регистров 72	100-1	200-101	…	900-801	1000-901

Управляющими входами являются: первым - первый управляющий вход первого ключа 68, вторым - сигнальный вход ключа 68, третьим - сигнальный вход второго ключа 69, четвертым - первый управляющий вход ключа 69, подключенный к первому управляющему выходу предыдущего блока 66 регистров. Выход первого ключа 68 подключен к входу распределителя 70 импульсов, выходы которого последовательно с 1 по 1000 подключены к первым входам разрядов параллельно восьми регистрам 72, последний выход подключен к второму управляющему входу U_З и является первым управляющим выходом в следующий блок 66 регистров. Выход ключа 69 подключен к входу распределителя 71 импульсов, выходы которого подключены последовательно с первого по 100 к вторым входам восьми регистров 72; подключение в таблице 9.

Таблица 9
Выходы блока 71	Номера разрядов регистров 72 нечетных блоков 663, 5, 7…1399регистров
1 выход	2 выход	3 выход	…	9 выход	10 выход
1	1	101	201	…	801	901
2	2	102	202		802	902
3	3	103	203		803	903
99	99	199	299	…	899	999
100	100	200	300		900	1000

Последний /100/ выход блока 71 подключен к второму управляющему входу ключа 69 и является управляющим выходом нечетного блока 66, подключенным к четвертому управляющему входу следующего блока 66. Формирователи 73_1-5 управляющих сигналов /фиг.22, 23/ преобразуют коды сигналов с накопителей 53, 54 кодов в число импульсов пропорционально величине кода и выполнены одинаково, каждый включает генератор 74 импульсов, выдающий их с частотой 2,56 МГц /0,01 МГц ×256/, и десять идентичных преобразователей “код - число импульсов”. Каждый преобразователь “код - число импульсов” включает последовательно соединенные /фиг.22/ вычитающий счетчик 75 импульсов, дешифратор 76, ключ 77, первый делитель 78 частоты 4:1 второй делитель 79 частоты 8:1 регистр 80 из восьми разрядов и элемент ИЛИ 81. Формирователи 73₁ и 73₅ также включают последовательно соединенные счетчик 82 импульсов и дешифратор 83. Формирователь 73
