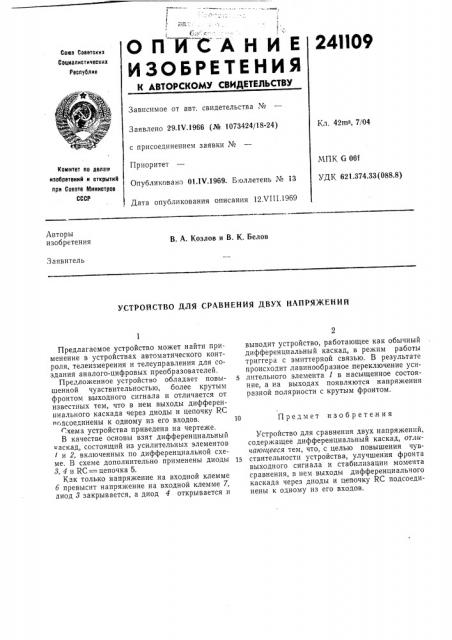

И С (, ОП -АНИЕ

ИЗОБРЕТЕНИЯ

24П09

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 42ms, 7/04

Заявлено 29.1V.1966 (№ 1073424/18-24) с присоединением заявки №

Приоритет

Опубликовано 01.1V.1969. Бюллетень № 13

Дата опубликования описания 12.VIII.1969

МПК G 06f

УДК 621.374.33 (088.8) Комитет оо делам изобретений и открытий ори Сосете Министрае

СССР

Авторы изобретения

В. А. Козлов и В. К. Белов

Заявитель

УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ ДВУХ НАПРЯЖЕНИЙ

Предлагаемое устройство может найти применение в устройствах автоматического контроля, телеизмерения и телеуправления для создания аналого-цифровых преобразователей.

Предложенное устройство обладает повышенной чувствительностью, более крутым фронтом выходного сигнала и отличается от известных тем, что в нем выходы дифференциального каскада через диоды и цепочку RC подсоединены к одному из его входов. т,хема устройства приведена на чертеже.

В качестве основы взят дифференциальный каскад, состоящий из усилительных элементов

/ и 2, включенных по дифференциальной схеме. В схеме дополнительно применены диоды

3, 4 и RC = цепочка 5.

Как только напряжение на входной клемме б превысит напряжение на входной клемме 7, диод 8 закрывается, а диод 4 открывается и выводит устройство, работающее как обычный дифференциальный каскад, в режим работы триггера с эмиттерной связью. В результате происходит лавинообразное переключение усилительного элемента 1 в насыщенное состояние, а на выходах появляются напряжения разной полярности с крутым фронтом.

10 Предмет изобретен ия

Устройство для сравнения двух напряжений, содержащее дифференциальный каскад, отличающееся тем, что, с целью повышения чув15 ствительности устройства, улучшения фронта выходного сигнала и стабилизации момента сравнения, в нем выходы дифференциального каскада через диоды и цепочку RC подсоединены к одному из его входов.
