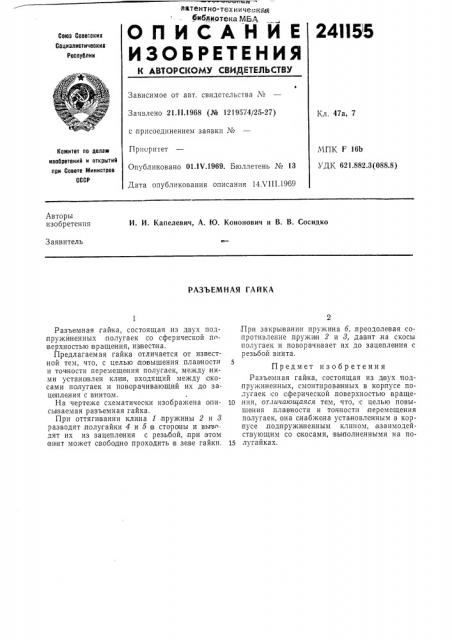

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24ПМ

Союз Советских

Социалиотичевкнх

Рооп блин

Зависимое от авт. свидетельства ¹

Заявлено 21 11.1968 (№ 1219574/25-27) Кл. 47а, 7 с,присоединением заявки №

Приоритет

МПК F 16Ь

УДК 621.882.3 (088.8) Комитет по делам наобретений и открытий при Совете Министров

СССР

Опубликовано 01.1V 1969. Бюллетень № 13

Дата опубликования описания 14Х111.1969

Авторы изобретения

И. И. Капелевич, А. Ю. Кононович и В. В. Сосидко

Заявитель

РАЗЪЕМНАЯ ГАЙКА

Разъемная, гайка, состоящая из двух подпружиненных,полугаек со сферической поверхностью вращения, инвест на.

Предлагаемая гайка отличается от извест.ной тем, что, с целью повышения плавности и точности перемещения полугаек, между ними утстано влен клин, входящий между акосами полугаек и поворачивающий их до зацепления с винтом.

На чертеже схематически изображена описьпваемая разъемная гайка.

При оттягивании клина 1 пружины 2 и 3 разводят полугайки 4 и 5 в стороны и вы|вдят их из зацепления с резьбой, при этом

|винт может свободно проходить в зеве гайки.

При закры вании пружина б,,преодолевая сопротивление пружин 2 и 8, давит,на скосы полугаек и поворачивает их до зацепления с резьбой винта.

Предмет изобретения

Разъемная гайдука, состоящая из д вух подпружиненных, смонтированных в корпусе полугаек со сферической поверхностью враще1о ния, отличающаяся тем, что, .с целью повышения плавности и точности перемещения полугаек, она снабжена установленным в корпусе подпружиненным клином, взаимодействующим со скосами, выполненными на по15 лугайках.

241155

Составитель В. Холодкова

Редактор Г. К. Гончарова Техред Л. К. Малова Корректор С. М. Сигал

Заказ 1863)4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2
