Зубчато-поводковая муфта
Иллюстрации
Реферат

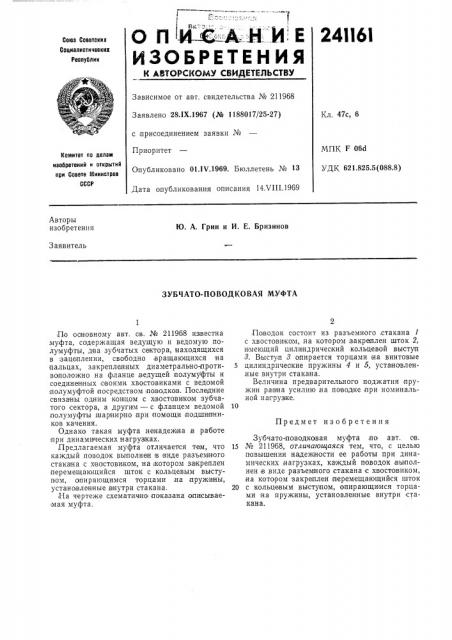

О П И-4-=::А::Н.и: Е
ИЗОБРЕТЕНИЯ
24И61
Союз Советских
Социзлистичвеких
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹ 211968
Заявлено 28.IX.1967 (№ 1188017/25-27) с присоединением заявки №
Приоритет
Опубликовано 01.1V.1969. Бюллетень № 13
Дата опубликования описания 14Х111.1969
Кл. 4?с, 6
МПК F 066
УДК 621.825.5(088.8) Комитет ло делам изооретеиий и открытиИ ори Совете Мииистров
СССР
Авторы изобретения
Ю. А. Грин и И. Е. Бризннов
Заявитель
ЗУБЧАТО-ПОВОДКОВАЯ МУФТА
По основному авт. с в. № 21.1968 известна муфта, содержащая ведущую и ведомую полу муфты, два зубчатых сектора, находящихся в зацеплении, свободно вращающихся на пальцах, закрепленных диаметрально противо|положно на фланце,ведущей полуму|фты и соединенных своими хвосто|виками с ведомой лолуму.фтой посредством поводков. Последние связаны одним концом с хвостовиком зубчатого сектора, а другим — с фланцем ведомой полуму фты шарнирно при помощи подшинников качения.
Однако такая муфта .ненадежна в работе .при динамических нагрузках. ,Предлагаемая муфта отличается тем, что каждый поводок выполнен iB виде разъемного стакана с х востовиком, на котором закреплен перемещающийся шток с кольцевым выступом, опирающимся торцами,на пружины, установленные внутри стакана.
На чертеже схематично показана оптссываемая муфта.
По водок состоит из разъемного, стакана l с хвосто виком, .на котором закреплен шток 2, имеющий цилиндрический кольцевой выступ
8. Выступ 8 опирается торцами на винтовые
5 цилиндрические пружины 4 и 5, установленные внутри стакана.
Величина предварительного поджатия пружин ра вна усилию на поводке при номинальной на груз ке.
Предмет изобретения
Зубчато.поводков ая муфта по авт. св.
15 № 211968, отличающаяся тем, что, с целью повышения надежности ее работы при динамических нагрузках, каждый поводок выполнен в .виде разъемного стакана с хвосто впком, на котором закреплен леремещающийся шток
20 с кольцевым выступом, опирающимся торцами на пружины, установленные внутри стакана.
241161
Составитель В, Злотник
Редактор Т. Орловская
Техред Л. К. Малова Корректор С. М. Сигал
Типография, вр. Сапунова, 2
Заказ 1863/IO Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
