Способ подготовки бумажной массы

Способ подготовки бумажной массы

Иллюстрации

Показать все

Реферат

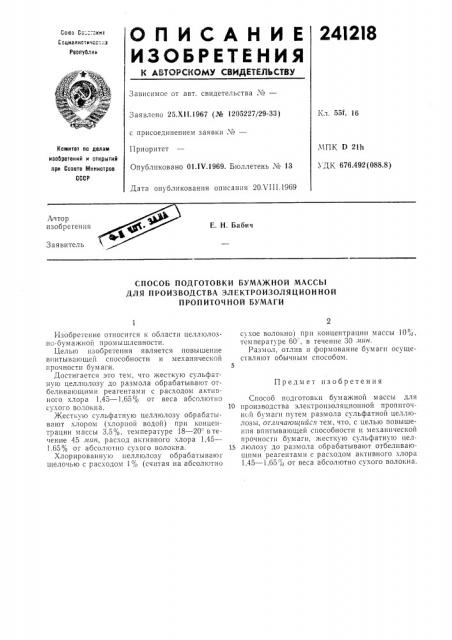

24I2l8

ОПИСАНИЕ

ИЗОбРЕТЕНИЯ

Со,"оз Сс =.:кит

Социалистичсскнл

Респуелик

Зависимое от авт. свидетельства ¹â€”

1хл. 55f, 16

Заявлено 25.Х11.1967 (№ 1205227/29-33) с присоединением заявки ¹â€”

I l риоритет

Опубликовано 01.IV.1969. Бюллетень ¹ 13

ИПК D 21h

УДК 676.492(088.8) Комитет по делам изобретений и открытий при Сосете йтинистрое

СССР

Дата опубликования описания 20Х111.1969

Автор изобретения

Е. Н. Бабич

Заявитель

СПОСОБ ПОДГОТОВКИ БУМАЖНОЙ МАССЪ|

ДЛЯ П РОИЗВОДСТВА ЗЛ ЕКТРОИЗОЛЯ ЦИОН НОЙ

ПРОПИТОЧНОЙ БУМАГИ

Изобретение относится к области целлюлозно-бум аукной промышленности.

Целью изобретения является повышение впитывающей способности и механической прочности бумаги.

Достигается это тем, что жесткую сульфатную целлюлозу до размола обрабатывают отбеливающими реагентами с расходом активного хлора 1,45 — 1,65% от веса абсолютно сухого волокна.

Жесткую сульфатную целлюлозу обрабатывают хлором (хлорной водой) при концентрации массы 3,5%, температуре 18 — 20= втечение 45 яин, расход активного хлора 1,45—

1.65% от абсолютно сухого волокна.

Хлорированную целлюлозу обрабатывают щелочью с расходом 1% (считая на абсолютно сухое волокно) при концентрации массы 10%, температуре 60 . в течение 30 ..иин.

Размол, отлив и формование бумаги осуществляют обычным способом.

Предмет изобретения

Способ подготовки бумажной массы для

1О производства электроизоляционной пропиточной бумаги путем размола сульфатной целлюлозы, отличатошийс» тем, что, с целью повышения впитывающей способности и механической прочности бумаги, жесткую сульфатную цел15 люлозу до размола обрабатывают отбеливающими реагентами с расходом активного хлора

1,45 — 1,65% от веса абсолютно сухого волокна.
