Реферат

Область техники, к которой относится изобретение

Изобретение относится к области холодильной техники.

Уровень техники

Известен холодильник традиционного типа, снабженный механизмом открывания двери, использующий такой элемент, как соленоид. Когда механизм открывания двери получает управляющий сигнал, он прикладывает усилие к двери, закрывающей камеру холодного хранения в направлении открывания. С другой стороны, когда дверь закрывается, но не закрыта полностью и находится в полуоткрытом состоянии, существует риск того, что температура в камере хранения может подняться. Таким образом, предлагается холодильник, снабженный дверью со средствами закрытия для надежного закрывания двери. Патентные документы 1 и 2. [Патентный документ 1] Патент Японии (Kokai) №2006-57904. [Патентный документ 2] Патент Японии (Kokai) № Sho 58-142183.

В последнее время объем домашнего холодильника стал больше, а привычки в питании стали разнообразными. Когда холодильник с объемом больше чем 400 литров стал широко распространен, высота и ширина корпуса холодильника стали также становиться большими. Этому сопутствовало то, что дверь холодильника поворачивающегося типа стала иметь большой размер и карманы для хранения, расположенные внутри нее, стали большими по высоте и ширине, кроме того, ее протяженность в направлении глубины имеет тенденцию становиться большой, чтобы хранить много пищи. В результате, поскольку дверь является большой, требуется приложить большое усилие, чтобы ее открыть. Таким образом, требуется усовершенствование, т.к. для женщин или людей пожилого возраста, которые могут приложить меньшее усилие для открывания двери, открывание может быть затруднительным.

Что касается камеры холодного хранения, когда она является самой большой по объему, то используется холодильник, снабженный дверями двойного типа, разделенными на левостороннюю дверь и правостороннюю дверь. Кроме того, на рынок поставляется холодильник с механизмом автоматического открывания двери, в котором использован соленоид, когда пользователь дотрагивается до поверхности двери холодильника и дверь открывается с помощью нажатия на поверхность двери и выдвижения выталкивающего штифта из корпуса холодильника. Эти холодильники высоко ценятся в качестве товара, поскольку они не создают нагрузки в открывающейся двери, при этом она открывается с меньшим усилием. Конструкция холодильника с механизмом автоматического открывания двери, примененным к вышеописанному типу двойных дверей, предлагается и используется в качестве товара, раскрыта, например, в патентном документ 3.

Механизм открывания двери для холодильника в таких документах, как патентный документ 3, сконструирован следующим образом.

Дверь типа поворачивающейся двери поддерживается шарнирными петлями и открывается путем преодоления силы магнитной прокладки с помощью воздействия нажатием с заданной силой соленоидом при рабочем ходе сердечника соленоида. Что касается механизма открывания двери, то в дополнение к вышеописанной конструкции, система, использующая соленоид и раскрытая в патентном документе 4, использует вращающиеся элементы и пружину, при этом предлагаются различные системы, например такие, как система, использующая двигатель и кулачок. [Патентный документ 3] Патент Японии №3880821. [Патентный документ 4] Патент Японии №3864948.

Однако вследствие, например, неточностей при изготовлении, веса продуктов, хранящихся в дверных карманах, или из-за того, что холодильник установлен под наклоном, сила для открытия двери изменяется, и поэтому дверь может открываться слишком тяжело. В этом случае возникает проблема, связанная с тем, что, хоть дверь и открывается механизмом открывания двери, сила, требующаяся для открывания двери, слишком большая, из-за чего дверь, открытая в полностью открытое положение, переходит обратно в полностью закрытое положение из-за силы обратного воздействия.

Кроме того, когда дверь камеры холодного хранения открыта с помощью механизма открывания двери и пища достается из камеры или кладется в камеру, то поскольку дверь сконструирована таким образом, чтобы поддерживаться петлями, расположенными сбоку от двери, то дверь не только может совершенно свободно поворачиваться в состоянии открытой двери, но также имеет склонность поворачиваться в направлении закрытия из-за собственного веса или веса карманов внутри двери. В результате, как показано на фиг.16, обусловливается недостаток, заключающийся в том, что пользователь А′ почувствует холод и неудобство, когда карманы 262 для хранения на внутренних сторонах 260 и 260′ дверей дотрагиваются до тела пользователя А′ или одежды пользователя А′, которая пачкается от соприкосновения с супом, пролитым из хранимых в холодильнике продуктов. Чтобы избежать этого, пользователю А′ необходимо класть или выкладывать пищу, одновременно удерживая одной рукой двери 259 и 259′ от закрывания. Таким образом, возникает недостаток, заключающийся в неудобстве использования.

Это происходит потому, что корпус 251 холодильника и двери 259 и 259′ являются большими конструкциями, и в случае закладки пищи или выкладывания ее, пользователь А′ подходит ближе к боковой стороне корпуса 251 холодильника. Таким образом, карманы 262 для хранения на внутренних сторонах 260 и 260′ дверей имеют склонность к тому, чтобы соприкасаться с телом пользователя А′. Кроме того, поскольку карманы 262 для хранения, закрепленные внутри, имеют большой размер и вес, то двери 259 и 259′ камеры холодного хранения должны закрываться из-за их собственного веса. Более того, на верхнем переднем участке корпуса 251 холодильника установлены механизмы 263 и 263′ открывания двери, соответствующие левой и правой дверям 259 и 259′.

Раскрытие изобретения

Это изобретение предназначено для того, чтобы решить проблемы, описанные выше, и задачей этого изобретения является снабжение холодильника, в котором дверь, открываемая механизмом открывания двери, удерживается в открытом состоянии даже тогда, когда сила, необходимая для открывания двери, изменяется вследствие непостоянства качества при производстве и т.д.

Кроме того, изобретение сделано с учетом пунктов, описанных выше, и задача этого изобретения - предложить холодильник, который снабжен механизмом открывания двери, чтобы открывать дверь автоматически, и удерживающим дверь механизмом для остановки поворота двери в произвольном положении и который сможет не только открывать дверь автоматически, но также улучшит удобство в использовании за счет застопоривания открытой двери, чтобы она не закрывалась автоматически во время закладки продуктов или их выкладывания и т.д. Кроме того, в этом холодильнике физическая нагрузка на пользователя может быть уменьшена за счет компенсирования силы, необходимой для открывания двери, которая неизбежно увеличилась из-за установки удерживающего дверь механизма, при этом нагрузка уменьшена вследствие компенсирующей силы, произведенной механизмом открывания двери.

Согласно одному из аспектов этого изобретения предложен холодильник, который включает в себя: корпус для образования камеры хранения, открываемой в его лицевой части; дверь, выполненную на передней стороне корпуса для поворота на оси шарнирной петли для того, чтобы открывать или закрывать передний участок камеры хранения; механизм открывания двери для приложения силы в направлении вперед к двери, по сигналу, и ограничитель для того, чтобы позволить двери поворачиваться в направлении вперед и ограничивать поворот двери в обратном направлении поворота, то есть дверь фиксируется в полностью открытом положении или в положении между полностью открытым положением и полностью закрытым положением двери.

Согласно другому аспекту этого изобретения предложен холодильник, включающий в себя дверь для закрывания переднего открытого участка камеры хранения, выключатель, функционирующий при операциях с дверью, механизм открывания двери, выполненный в корпусе на стороне, противоположной обратной поверхности двери, для открывания двери вследствие срабатывания выключателя, и удерживающий дверь механизм для остановки открытой двери в произвольно открытом положении с помощью приложенной человеком силы. Механизм открывания двери обеспечивает силу для открывания двери, действующую против тормозящей силы удерживающего дверь механизма.

Согласно изобретению ограничитель обеспечивает поворот двери в направлении вперед механизмом открывания двери. То есть сила, прилагаемая к двери механизмом открывания двери, больше, чем сила, позволяющая двери двигаться против ограничивающего устройства. Таким образом, дверь может поворачиваться в направлении открытого положения без помех со стороны ограничивающего устройства. Кроме того, ограничитель ограничивает поворот двери в обратном направлении. Таким образом, дверь может быть остановлена в полностью открытом положении или положении между полностью открытым положением и полностью закрытым положением и может сохранять состояние, в котором передняя часть камеры холодного хранения открыта, то есть дверь открыта. Соответственно, можно поддерживать открытое состояние двери с помощью механизма открывания двери даже несмотря на то, что сила, необходимая для открывания двери, изменяется вследствие непостоянства качества при производстве и т.д.

Кроме того, согласно этому изобретению в холодильнике большого размера с тяжелой дверью, когда дверь может быть открыта легко и открытая дверь может быть остановлена в произвольно открытом положении, неприятное ощущение, возникающее при контакте с телом или низкой температурой, не возникает и можно удобно укладывать или выкладывать хранящиеся предметы с использованием обеих рук.

Краткое описание чертежей

Более полное понимание изобретения и многих его преимуществ станет более ясным благодаря следующему подробному описанию при рассмотрении его вместе с сопроводительными чертежами, на которых:

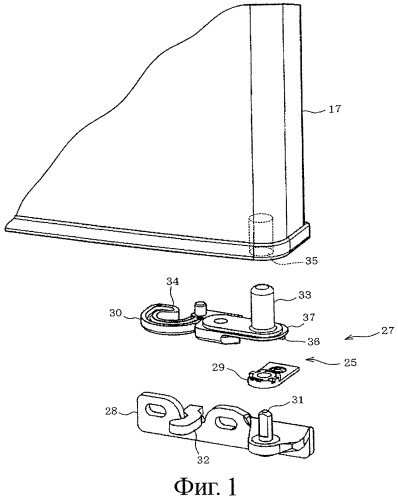

фиг.1 - вид в перспективе в разобранном состоянии, показывающий контур поддерживающего устройства, согласно первому варианту осуществления этого изобретения;

фиг.2 - вид в перспективе, показывающий холодильник согласно первому варианту осуществления этого изобретения;

фиг.3 - вид в разрезе, показывающий контур поддерживающего устройства, согласно первому варианту осуществления этого изобретения;

фиг.4 - схематичный вид, показывающий вогнутые участки, выполненные на фиксирующем кулачке, согласно первому варианту осуществления этого изобретения;

фиг.5 - схематичный вид, показывающий выпуклые участки, сделанные на ограничителе двери, согласно первому варианту осуществления этого изобретения;

фиг.6 - вид в перспективе в разобранном состоянии, показывающий контур поддерживающего устройства, согласно первому варианту осуществления этого изобретения;

фиг.7 - вид в разрезе, показывающий контур поддерживающего устройства, согласно второму варианту осуществления этого изобретения;

фиг.8 - схематичный вид спереди на холодильник согласно третьему варианту осуществления этого изобретения;

фиг.9 - вид спереди, показывающий открытое состояние двери камеры холодного хранения холодильника, показанного на фиг.8;

фиг.10 - вертикальный вид в разрезе холодильника, показанного на фиг.8;

фиг.11 - вертикальный вид в разрезе, показывающий механизм открывания двери, изображенный на фиг.9;

фиг.12 - вертикальный вид в разрезе, показывающий удерживающий дверь механизм, изображенный на фиг.9;

фиг.13 - вид сверху, показывающий удерживающий дверь механизм, изображенный на фиг.12;

фиг.14 - вид сверху, показывающий состояние удерживающего дверь механизма в процессе открывания двери из состояния, изображенного на фиг.13;

фиг.15 - схематичный вид сверху, показывающий холодильник в состоянии, когда двери открыты и остановлены удерживающим дверь механизмом, изображенным на фиг.13, и

фиг.16 - схематичный вид сверху, показывающий стандартный холодильник в состоянии, соответствующем фиг.15.

Осуществление изобретения

Ниже со ссылками на чертежи будут описаны холодильники согласно нескольким вариантам осуществления изобретения. Здесь одинаковые цифровые позиции обозначают идентичные или соответствующие части во всех вариантах осуществления изобретения, и поэтому их описание может быть опущено.

Первый вариант осуществления изобретения

Фиг.2 изображает холодильник согласно первому варианту осуществления изобретения. В холодильнике 10 камера 12, используемая как камера холодного хранения, камера 13 для изготовления льда и переключаемая камера 14 выполнены на левой и правой сторонах, а также морозильная камера 15, считая сверху, в этом порядке в корпусе 11. Корпус 11 состоит из внешнего ящика, сделанного из стальных пластин, внутреннего ящика, сделанного из пластика и теплоизолирующего материала, заполняющего пространство между ними. С помощью разделения внутреннего ящика теплоизолирующим материалом образованы камера 12 холодного хранения, камера 13 для изготовления льда, переключаемая камера 14 и морозильная камера 15. Здесь переключаемая камера 14 может быть выполнена в виде другой морозильной камеры.

В первом варианте осуществления изобретения камера 12 холодного хранения, открываемая и закрываемая так называемыми двойными дверями 16 и 17, состоит из двух дверей на левой и правой сторонах. В камере 13 для изготовления льда, переключаемой камере 14 и морозильной камере 15 соответственно выполнены контейнеры сухого типа, и они открываются и закрываются дверями 18, 19 и 20, составляющими их передние участки. Как описано выше, холодильник 11 снабжен дверями 16, 17, 18, 19 и 20 на его лицевой стороне. В этом варианте осуществления изобретения на дверях 16 и 17 соответственно выполнены устройства 21 привода двери толкающего типа. Устройство 21 привода двери может быть другого типа, например сенсорного типа.

Дверь 16, выполненная на крайнем левом участке корпуса 11, может свободно поворачиваться. Кроме того, дверь 17, выполненная на крайнем правом участке корпуса 11, также может свободно поворачиваться. Двери 16 и 17 закрывают или открывают переднюю часть камеры 12 холодного хранения. Дверные карманы 22 выполнены соответственно на дверях 16 и 17 внутри камеры 12 холодного хранения. В дверных карманах 22 хранятся сосуды для напитков или тому подобное. В дальнейшем в подробном описании положение, когда двери 16 и 17 закрывают камеру 12 холодного хранения, называется полностью закрытым положением, а поворот в направлении, при котором двери 16 и 17 открывают камеру 12 холодного хранения из полностью закрытого положения, называется поворотом вперед. С другой стороны, поворот в направлении, при котором двери 16 и 17 закрывают камеру 12 холодного хранения, называется поворотом в обратную сторону. Положение, при котором двери 16 и 17, в основном, повернуты из полностью закрытого положения в направлении поворота вперед, называется полностью открытым положением. В этом варианте осуществления изобретения полностью открытое положение - это положение, когда двери 16 и 17 повернуты в направлении вперед примерно на 140 градусов из полностью закрытого положения.

Корпус 11 коробчатого типа снабжен участком 23 верхней пластины на его верхней части. Механизм 24 открывания двери установлен на участке 23 верхней пластины. Здесь механизм 24 открывания двери выполнен на переднем конце участка 23 верхней пластины. Когда сигнал для открывания двери передается устройству 21 привода двери, установленному в двери 16 или двери 17, механизм 24 открывания двери прикладывает силу в направлении поворота вперед к двери 16 или к двери 17. Механизм 24 открывания двери снабжен, например, соленоидом и толкающим стержнем. Когда соленоид переходит в активное состояние с помощью устройства 21 привода двери, толкающий стержень выталкивает дверь 16 или дверь 17 в направлении поворота вперед. Механизм 24 открывания двери прикладывает определенное усилие, чтобы повернуть дверь 16 или дверь 17 в направлении вперед, несмотря на вес двери 16 или двери 17. Двери 16 и 17, установленные на переднем участке камеры 12 холодного хранения, могут также открываться или закрываться рукой.

Холодильник 10 снабжен ограничивающим устройством 25, как показано на фиг.1. Ограничитель 25 ограничивает поворот в обратном направлении двери 16 и двери 17. В дальнейшем ограничитель 25 для ограничения поворота в обратном направлении двери 17 будет описан подробнее.

Дверь 17 поддерживается на конце ее правой боковой стороны двумя поддерживающими устройствами 26 и 27 вверху и внизу, так чтобы она могла поворачиваться свободно, как показано на фиг.2. Дверь 17 поворачивается таким образом, что шарнирная петля 28 образует ось поворота, как показано на фиг.1. Ограничитель 25 установлен в нижней части поддерживающего устройства 27. Поддерживающее устройство 27 состоит из шарнирной петли 28, фиксирующего кулачка 29 и ограничителя 30 двери. Петля 28 закреплена на корпусе 11 холодильника 10. Если более подробно, шарнирная петля 28 установлена на переднем конце участка корпуса 11 холодильника 10, на нижнем и правом конце боковой стороны камеры 12 холодного хранения. Петля 28 состоит из шарнирного стержня 31 и стопорного стержня 32. Шарнирный стержень 31 выступает из петли 28 вверх, то есть к боковому участку 23 верхней пластины. Стопорный стержень 32 выступает вперед, то есть в сторону двери 17, которая закрывает камеру 12 холодного хранения. Фиксированный кулачок 29 закреплен на петле 28. Шарнирный стержень 31, выступающий за пределы петли 28, проходит через фиксированный кулачок 29.

Ограничитель 30 двери закрепляется на нижнем конце двери 17. Ограничитель 30 двери снабжен цилиндрическим участком 33 и захватным участком 34. Цилиндрический участок 33 вставлен с натягом в дверное отверстие 35, выполненное на нижнем конце двери 17, и тем самым крепится к двери 17. Таким образом, ограничитель 30 двери поворачивается вместе с дверью 17. Как показано на фиг.3, шарнирный стержень 31, который выступает вверх от петли 28, проходит сквозь фиксированный кулачок 29 и вставлен внутрь цилиндрического участка 33 ограничителя 30 двери. Внешний диаметр шарнирного стержня 31 меньше, чем внутренний диаметр цилиндрического участка 33. Таким образом, шарнирный стержень 31, закрепленный на корпусе 11, может поворачиваться относительно цилиндрического участка 33, закрепленного на двери 17. Кроме того, дверь 17 поддерживается с помощью поддерживающего устройства 27 на нижней стороне, для того чтобы поворачиваться свободно.

Захватный участок 34 ограничителя 30 двери, закрепленный на двери 17, может быть введен в зацепление со стопорным стержнем 32, выполненным на шарнирной петле 28. Когда дверь 17 закрывает переднюю часть камеры 12 холодного хранения, захватный участок 34 вводится в зацепление со стопорным стержнем 32. Кроме того, поворот двери 17 предотвращается, когда передняя часть камеры 12 холодного хранения закрыта дверью 17, поскольку дверь 17 не будет открываться автоматически за счет собственного веса двери 17. Захватный участок 34 вводится в зацепление со стопорным стержнем 32, образуя свободное соединение. Таким образом, когда к двери 17 приложено усилие в направлении поворота вперед, сцепление между захватным участком 34 и стопорным стержнем 32 освобождается и дверь 17 открывает переднюю часть камеры 12 холодного хранения.

Ограничитель 25 содержит фиксированный кулачок 29 и ограничитель 30 двери поддерживающего устройства 27. Фиксированный кулачок 29 выполнен с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 и 72 на его верхнем конце, то есть на стороне ограничителя 30 двери, как показано на фиг.4. Ограничитель 30 двери имеет два выпуклых участка 36, которые могут входить в зацепление с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 и 72 на его нижнем конце, то есть на стороне фиксирующего кулачка 29, как показано на фиг.1 и фиг.5. Вводя в зацепление вогнутые участки 41, 42, 51, 52, 61, 62, 71 и 72 фиксирующего кулачка 29 с выпуклыми участками 36 ограничителя 30 двери, ограничитель 25 фиксирует поворот двери 17. В дальнейшем конструкция ограничивающего устройства 25 будет описана детально.

Фиксированный кулачок снабжен множеством вогнутых участков 41, 42, 51, 52, 61, 62, 71 и 72, как показано на фиг.4. Вогнутые участки 41, 42, 51, 52, 61, 62, 71 и 72 выполнены на внешней периферии в радиальном направлении отверстия, в которое вставлен шарнирный стержень 31. Множество вогнутых участков 41, 42, 51, 52, 61, 62, 71 и 72 выполнены по окружности отверстия для стержня. Более того, вогнутый участок 41 и вогнутый участок 42, вогнутый участок 51 и вогнутый участок 52, вогнутый участок 61 и вогнутый участок 62, вогнутый участок 71 и вогнутый участок 72 расположены соответственно диаметрально противоположно. Каждый из вогнутых участков 41, 42, 51, 52, 61, 62, 71 и 72 располагается в направлении диаметра отверстия для стержня и от внутреннего конца участка к внешнему участку. Вогнутый участок 41 и вогнутый участок 42, вогнутый участок 51 и вогнутый участок 52, вогнутый участок 61 и вогнутый участок 62, вогнутый участок 71 и вогнутый участок 72 вводятся в зацепление соответственно с парой двух выпуклых участков 36 ограничителя 30 двери. Два выпуклых участка 36 ограничителя 30 двери обеспечены на нижнем конце ребра 37, выполненного на внешней стороне и в радиальном направлении от цилиндрического участка 33. Два выпуклых участка 36 расположены по диаметру цилиндрического участка 33 с обеих его сторон, как показано на фиг.5.

В первом варианте осуществления изобретения, как показано на фиг.4, вогнутый участок 41 и вогнутый участок 42 выполнены так, что соответствуют полностью закрытому положению двери 17. При этом вогнутый участок 51 и вогнутый участок 52 соответствуют полностью открытому положению двери 17. Соответствующие частично открытым положениям двери 17, то есть положениям между полностью закрытым положением и полностью открытым положением, выполнены соответственно вогнутый участок 61 и вогнутый участок 62, вогнутый участок 71 и вогнутый участок 72.

Вогнутый участок 41 и вогнутый участок 42 вводятся в зацепление соответственно с двумя выпуклыми участками 36 ограничителя 30 двери в полностью закрытом положении двери 17. С помощью введения в зацепление стопорного стержня 32 шарнирной петли 28 с захватным участком 34 ограничителя 30 двери и введения в зацепление вогнутого участка 41 и вогнутого участка 42 с выпуклыми участками 36 дверь 17 удерживается в состоянии, когда камера 12 холодного хранения закрыта.

Вогнутый участок 51 и вогнутый участок 52 вводятся в зацепление соответственно с двумя выпуклыми участками 36 ограничителя 30 двери в полностью открытом положении двери 17. Например, когда к двери 17 прилагается усилие со стороны механизма 24 открывания двери, дверь 17 поворачивается вперед до полностью открытого положения. В то же время, когда усилие, прилагаемое к двери 17 механизмом 24 открывания двери, чрезмерно большое, то дверь 17, которая была повернута в полностью открытое положение, поворачивается обратно в направлении закрытия за счет силы противодействия. С учетом этой силы противодействия с помощью введения в зацепление вогнутого участка 51 и вогнутого участка 52 с выпуклыми участками 36 обратный поворот двери 17 ограничен. Таким образом, вогнутый участок 51 и вогнутый участок 52 находятся в положении, при котором поддерживается полностью открытое состояние холодильника 10, то есть холодильник 10 максимально открыт в направлении вперед, например дверь 17 повернута примерно на 140 градусов.

Вогнутый участок 61 и вогнутый участок 62 вводятся в зацепление соответственно с двумя выпуклыми участками 36 ограничителя 30 двери в наполовину открытом положении двери 17. Конкретно, вогнутый участок 61 и вогнутый участок 62 вводятся в зацепление соответственно с двумя выпуклыми участками 36 в положении, когда угол открывания двери 17 становится равным углу в 90 градусов. Например, когда холодильник 10 установлен так, что правый край холодильника 10 находится близко к стене дома, и угол открывания, равный 90 градусам, поможет избежать контакта двери 17 со стеной дома. Таким образом, вогнутый участок 61 и вогнутый участок 62 соответствуют положению, при котором открывание и закрывание двери 17 не будет затруднено, даже когда холодильник 10 установлен близко к стене дома, т.к. есть положение, в котором дверь 17 повернута на 90 градусов.

Вогнутый участок 71 и вогнутый участок 72 вводятся в зацепление соответственно с двумя выпуклыми участками 36 ограничителя 30 двери в наполовину открытом положении двери 17. Конкретно, вогнутый участок 71 и вогнутый участок 72 вводятся в зацепление соответственно с двумя выпуклыми участками 36 в положении, при котором угол открывания двери 17 становится равным 60 градусов. Например, когда дверь 17 открыта на 60 градусов, становится возможным класть или вынимать сосуды с напитками из дверных карманов 22 двери 17, не открывая дверь 17 полностью. Таким образом, вогнутый участок 71 и вогнутый участок 72 соответствуют положению, при котором положить предмет или взять его из камеры 12 холодного хранения становится возможным, не открывая дверь 17 намного, то есть в положении, в котором дверь 17 повернута на 60 градусов.

Далее будет описана работа ограничивающего устройства 25. Здесь рассмотрен пример, в котором холодильник 10 не установлен рядом со стеной дома, и ниже будет описана его работа.

Когда сигнал открыть дверь вводится от устройства 21 привода двери, механизм 24 открывания двери толкает вперед дверь 17. То есть механизм 24 открывания двери прикладывает усилие к двери 17 в направлении поворота вперед. Кроме того, дверь 17 поворачивается в направлении вперед таким образом, что шарнирная петля 28 является осью поворота для открывания камеры 12 холодного хранения. В то же время механизм 24 открывания двери прилагает достаточное усилие к двери 17. Кроме того, захватный участок 34 ограничителя 30 двери, установленного на двери 17, выводится из зацепления со стопорным стержнем 32 петли 28. Таким образом, выпуклые участки 36 ограничителя 30 двери, введенные в зацепление с вогнутым участком 41 и вогнутым участком 42 фиксирующего кулачка 29, перемещаются через вогнутый участок 41 и вогнутый участок 42. Кроме того, механизм 24 открывания двери прикладывает достаточное усилие к двери 17, и выпуклые участки 36 ограничителя 30 двери перемещаются через вогнутый участок 71 и вогнутый участок 72, вогнутый участок 61 и вогнутый участок 62 по порядку. В результате дверь 17 поворачивается вперед в полностью открытое положение. Когда дверь 17 повернута вперед в полностью открытое положение, выпуклые участки 36 ограничителя 30 двери вводятся в зацепление с вогнутым участком 51 и вогнутым участком 52 фиксирующего кулачка 29. С помощью введения в зацепление выпуклых участков 36 с вогнутым участком 51 и вогнутым участком 52 поддерживается полностью открытое состояние двери 17. Кроме того, даже когда усилие, прилагаемое к двери 17 со стороны механизма 24 открывания двери, такое большое, что находящаяся в полностью открытом состоянии дверь 17 поворачивается в направлении закрывания за счет силы противодействия, полностью закрытая дверь 17 зафиксирована введением в зацепление выпуклых участков 36 с вогнутыми участками 61 и 62 или введением в зацепление выпуклых участков 36 с вогнутыми участками 71 и 72.

В двери 17 выпуклые участки 36 вводятся в зацепление соответственно с вогнутыми участками благодаря собственному весу двери 17. Следовательно, когда дверь 17 повернута в направлении вперед или назад между вогнутыми участками и прилегающими вогнутыми участками, то при перемещении двери 17 через вогнутые участки возникает ощущение легкого сопротивления и щелчка. Таким образом, дверь 17 удерживается в выборочном положении, то есть в полностью открытом состоянии, наполовину открытом состоянии на 90 градусов, частично открытом состоянии на 60 градусов или в полностью закрытом состоянии.

В первом варианте осуществления изобретения, как описано выше, может быть получен следующий описываемый ниже эффект. Согласно ему, например, неравномерность в весе двери 17, вызванная предметами, хранящимися в дверных карманах 22, неравномерность в эксплуатационных качествах механизмов открывания двери или окружающая среда, где установлен холодильник, баланс между усилием, применяемым со стороны механизма 24 открывания двери, и весом двери 17, когда дверь 17 поворачивается вперед, могут вызвать поворот двери в обратном направлении из-за силы противодействия. Благодаря наличию ограничивающего устройства 25 независимо от веса двери 17 и эксплуатационных качеств механизма 24 открывания двери движение двери 17 в обратном направлении зафиксировано. Таким образом, даже если сила, требующаяся для открывания двери, различается вследствие неравномерности при изготовлении, дверь 17 может удерживаться в открытом состоянии.

Благодаря наличию нескольких вогнутых участков 41, 42, 51, 52, 61, 62, 71 и 72 в ограничивающем устройстве 25 независимо от веса двери 17 и силы, прикладываемой к двери с помощью механизма 24 открывания двери, поворот в обратную сторону двери 17 может быть ограничен между полностью открытым положением и полностью закрытым положением. Таким образом, дверь 17 удерживается в состоянии, в котором она открыта полностью или наполовину.

Поворот в обратную сторону двери 17 может быть зафиксирован введением в зацепление выпуклых участков 36 с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 и 72, выполненными на фиксирующем кулачке 29. Таким образом, конструкция ограничивающего устройства 25 может быть упрощена. Следовательно, не вызывая усложнения конструкции, может быть обеспечено открытое состояние двери 17.

Второй вариант осуществления изобретения

Холодильник согласно второму варианту осуществления изобретения будет описан на примере по фиг.6 и фиг.7. Холодильник согласно второму варианту осуществления изобретения отличается от холодильника согласно первому варианту осуществления изобретения тем, что в нем дополнительно использован подвижный кулачок 129, который может перемещаться вверх и вниз, и упругий элемент 111, который воздействует на подвижный кулачок 129 книзу.

Во втором варианте осуществления изобретения поддерживающее устройство 127 состоит из шарнирной петли 28, фиксирующего кулачка 29, ограничителя 130 двери, подвижного кулачка 129 и упругого элемента 111. Во втором варианте осуществления изобретения ограничитель 130 двери выполнен так, что цилиндрический участок 33 отделен от ограничителя 30 двери в сравнении с первым варианте осуществления изобретения. Кроме того, подвижный кулачок 129, выполненный отдельно от ограничителя 130 двери, может перемещаться вверх и вниз внутри дверного отверстия 35, выполненного в двери 17.

Подвижный кулачок 129 снабжен цилиндрическим участком 133, выпуклым участком 136 и ребром 137. Цилиндрический участок 133 имеет цилиндрическую форму, а шарнирный стержень 31 вставлен внутрь него. Ребро 137 подвижного кулачка 129 расположено так, чтобы перемещаться в осевом направлении внутри дверного отверстия 35, выполненного в двери 17. Одна часть ребра 137 подвижного кулачка 129 вставлена в паз 138, выполненный в двери 17, как показано на фиг.7. Паз 138 выходит из внутренней стенки двери 17, образующей дверное отверстие 35 в радиальном направлении наружу. Кроме этого паз 138 расположен в осевом направлении дверного отверстия 35, то есть в вертикальном направлении. Благодаря вставке одной части ребра 137 в паз 138 двери 17 относительный поворот подвижного кулачка 129 и двери 17 ограничен, в то время как остается возможность перемещения в осевом направлении, то есть в вертикальном направлении.

Упругий элемент 111 выполнен, например, в виде пружины. Один конец упругого элемента 111 контактирует с верхним концом дверного отверстия 35, выполненного в двери 17, а другой конец контактирует с подвижным кулачком 129. Упругий элемент установлен таким образом, что работает на сжатие. Таким образом, упругий элемент 111 прижимает подвижный кулачок 129 к стороне фиксирующего кулачка 29. В результате подвижный кулачок 129 перемещается в осевом направлении, то есть в вертикальном направлении внутри дверного отверстия 35 за счет силы, прилагаемой стороной фиксирующего кулачка 29.

Во втором варианте осуществления изобретения ограничитель 125 состоит из фиксирующего кулачка 29 и подвижного кулачка 129. Подвижный кулачок 129 снабжен выпуклыми участками 136 на нижнем конце, то есть на стороне фиксирующего кулачка 29. Выпуклые участки 136 могут вводиться в зацепление с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 и 72, выполненными на фиксирующем кулачке 29. Подвижный кулачок 129 прижимается к стороне фиксирующего кулачка 29 упругим элементом 111. За счет прижимания подвижного кулачка 129 к стороне фиксирующего кулачка 29 упругим элементом 111, когда выпуклые участки 136 подвижного кулачка 129 противоположны любым из вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72, относительный поворот подвижного кулачка 129 с фиксированным кулачком 29 ограничен. Выпуклые участки 136 вводятся в зацепление с любыми вогнутыми участками 41, 42, 51, 52, 61, 62, 71 или 72 тем же способом, что и в первом варианте осуществления изобретения, как показано на фиг.7, когда дверь 17 открыта на заданный угол. Кроме того, когда выпуклые участки 136 подвижного кулачка 129 перемещаются, пересекаясь с любыми из вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72, подвижный кулачок 129 перемещается вверх, преодолевая давление упругого элемента 111. Подвижный кулачок 129 может перемещаться в вертикальном направлении относительно двери 17. Таким образом, вибрация, вызванная тем, что выпуклые участки 136 подвижного кулачка 129 перемещаются, пересекаясь с любыми из вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72 фиксирующего кулачка 29, или когда выпуклые участки 136 подвижного кулачка 129 вводятся в зацепление с любыми из вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72 фиксирующего кулачка 29, поглощается относительным перемещением подвижного кулачка 129 и двери 17, то есть благодаря упругости упругого элемента 111. В результате вибрация, вызываемая при перемещении выпуклых участков 136 подвижного кулачка 129 с одновременным пересечением любых вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72 фиксирующего кулачка 29 или когда выпуклые участки 136 подвижного кулачка 129 вводятся в зацепление с любыми из вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72 фиксирующего кулачка 29, не передается двери 17, и верхней стороне поддерживающего устройства 126 (не показано), и нижней стороне поддерживающего устройства 127, которые поддерживают дверь 17.

Во втором варианте осуществления изобретения выпуклые участки 136, которые вводятся в зацепление с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 или 72 фиксирующего кулачка 29, выполнены на подвижном кулачке 129, который может перемещаться относительно двери 17. Таким образом, вибрация, появляющаяся при введении в зацепление или выводе из зацепления выпуклых участков 136 с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 или 72, поглощается перемещением подвижного кулачка 129. Соответственно, вибрация двери 17, вызванная введением в зацепление выпуклых участков 136 с вогнутыми участками 41, 42, 51, 52, 61, 62, 71 или 72, сокращается. И долговечность двери 17 может быть увеличена, так же как и верхней стороны поддерживающего устройства 126 (не показана), и нижней стороны поддерживающего устройства 127, которые поддерживают дверь 17.

Другие варианты осуществления изобретения

В первом варианте осуществления изобретения описан пример, в котором выпуклые участки 36 выполнены на ограничителе 30 двери, но выпуклые участки могут быть выполнены и на двери 17. Кроме того, в первом варианте осуществления изобретения описан пример, в котором вогнутые участки 41, 42, 51, 52, 61, 62, 71 или 72 выполнены на фиксирующем кулачке 29, но вогнутые участки 41, 42, 51, 52, 61, 62, 71 или 72 могут быть выполнены и на шарнирной петле 28. Углы открывания двери 17, которые определяют положения вогнутых участков 41, 42, 51, 52, 61, 62, 71 или 72, могут быть настроены на произвольные углы, независимые от тех, которые указаны в первом варианте осуществления изобретения.

В первом и втором вариантах осуществления изобретения описан пример, в котором это изобретение применено к двери 17, закрывающей правую сторону камеры 12 холодного хранения. Однако изобретение может быть применено к левосторонней двери 16 камеры 12 холодного хранения так же, как и к правосторонней двери 17. Кроме того, это изобретение может быть применено к холодильнику, снабженному единственной дверью в передней части камеры 12 холодного хранения.

Третий вариант осуществления изобретения

Ни
