Композиции, способы, устройства и системы для ухода за полостью рта

Композиции, способы, устройства и системы для ухода за полостью рта

Иллюстрации

Показать все

Реферат

Область техники

Данное изобретение относится к композициям, способам, устройствам и системам для ухода за полостью рта.

Известный уровень техники

Хотя использование двух или больше композиций для ухода за полостью рта известно, существует желание создать усовершенствованные продукты и способы для доставки одной или больше композиций в полость рта.

Сущность изобретения

В общем, изобретение предусматривает средства для ухода за полостью рта, включая многокомпонентные композиции для ухода за полостью рта, способы ухода за полостью рта, включая протоколы доставки многочисленных компонентов в полость рта, и устройства, наборы и системы для ухода за полостью рта.

Описание чертежей

Фиг.1 представляет собой вид сбоку в перспективе варианта воплощения системы для ухода за полостью рта.

Фиг.2А представляет собой вид спереди в перспективе варианта воплощения устройства для ухода за полостью рта.

Фиг.2В представляет собой вид сзади в перспективе устройства для ухода за полостью рта по Фиг.2А.

Фиг.3А представляет собой вид спереди с удаленными передними элементами устройства для ухода за полостью рта по Фиг.2А.

Фиг.3В представляет собой вид сзади с удаленными передними элементами устройства для ухода за полостью рта по Фиг.2А.

Фиг.4А и 4В представляют собой виды сзади и спереди соответственно головки и шейки другого варианта воплощения устройства для ухода за полостью рта, где шейка показана с удаленными передними элементами.

Фиг.5 представляет собой вид сзади головки и шейки другого варианта воплощения устройства для ухода за полостью рта, где шейка показана с удаленными передними элементами.

Фиг.6 и 7 представляют собой виды спереди в перспективе двух вариантов воплощения щетки.

Фиг.8А представляет собой вид сбоку в перспективе варианта воплощения установочной станции.

Фиг.8В представляет собой вид с удаленными передними элементами сбоку в перспективе установочной станции по Фиг.8А.

Фиг.9 иллюстрирует вариант воплощения установочной станции.

Фиг.10 иллюстрирует другой вариант воплощения установочной станции.

Фиг.11 представляет собой вид в перспективе варианта воплощения системы для ухода за полостью рта.

Фиг.12 представляет собой вид в перспективе базовой части В установочной станции, изображенной на Фиг.11.

Фиг.13 представляет собой вид в разрезе дозатора с двумя отсеками, пригодного для использования по настоящему изобретению.

Фиг.14 представляет собой вид в разрезе двух дозаторов, пригодных для использования по настоящему изобретению.

Детальное описание

Приведенный далее текст содержит широкое описание многочисленных различных вариантов воплощения настоящего изобретения. Описание следует истолковывать только как иллюстративное и не описывающее все возможные варианты воплощения, поскольку описание каждого возможного варианта воплощения будет непрактичным, если не невозможным, и следует понимать, что любая особенность, характеристика, компонент, композиция, ингредиент, доза, продукт, стадия или методология, описанные тут, могут быть удалены, скомбинированы с или заменены на, целиком или частично, любой другой особенностью, характеристикой, компонентом, композицией, ингредиентом, продуктом, стадией или методологией, описанными тут. Могут быть осуществлены многочисленные альтернативные варианты воплощения, с использованием современной технологии или технологии, разработанной после даты подачи данного патента, которые все равно должны входить в объем формулы изобретения. Все публикации и патенты, цитируемые тут, включаются в описание в качестве ссылок.

Следует также понимать, что если какой-либо термин не определен четко в данном патенте с помощью фразы "В используемом тут значении, термин ′______′ определяется как означающий.." или подобной фразы, то это означает отсутствие намерения ограничивать значение данного термина, будь то прямо или косвенно, сверх его простого или обычного значения, и такой термин не должен истолковываться как ограниченный по объему на основании любого утверждения, содержащегося в любом разделе данного патента (за исключением формулировок формулы изобретения). Ни один термин не должен считаться существенным для настоящего изобретения, если об этом не сказано. В той степени, в которой любой термин, используемый в формуле изобретения, приведенной в конце данного патента, упоминается в данном патенте в смысле, согласующемся с единственным значением, это делается только для ясности, чтобы не ввести в заблуждение читателя, и не предусматривает ограничения такого термина формулы изобретения, косвенно или иначе, таким единственным значением. Наконец, если элемент пункта формулы не определен с использованием слова "означает" и функции без указания какой-либо конструкции, то не предусматривается интерпретация объема любого элемента пункта формулы с применением 35 U.S.С. §112, шестого обзаца.

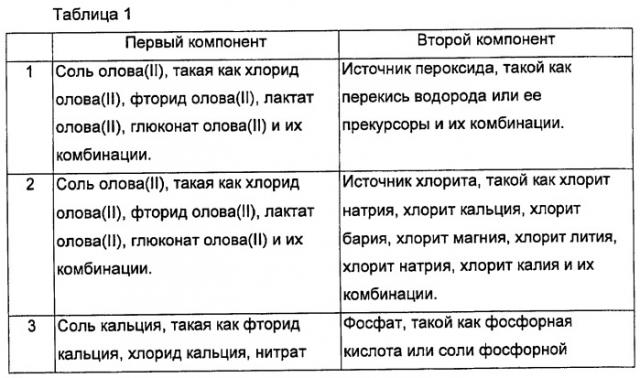

В общем, средства для ухода за полостью рта, предусматривающие доставку двух или больше композиций для ухода за полостью рта, частей композиции, материалов, рецептур композиций или ингредиентов (далее коллективно называемых "компоненты") в полость рта, будут описаны ниже. В частности, два компонента, механически отделенные один от другого до доставки, будут описаны ниже. Компоненты могут быть доставлены из различных устройств для ухода за полостью рта, таких как ручная зубная щетка, электрическая зубная щетка, контейнер или дозатор. Компоненты могут быть доставлены одновременно или последовательно. В некоторых случаях два компонента при смешивании вместе, во время доставки или в полости рта, реагируют или иначе взаимодействуют с образованием композиции для ухода за полостью рта, например двухкомпонентные средства для чистки зубов, описанные в патенте США №6375933 и обсуждаемые ниже в разделе Композиции и компоненты для ухода за полостью рта. В других случаях сами компоненты представляют собой полные композиции для ухода за полостью рта, например компонент может быть средством для чистки зубов или жидкостью для полоскания рта. Мы сначала опишем различные способы ухода за полостью рта, которые могут быть осуществлены. Далее, мы опишем примеры устройств, пригодных для доставки компонентов. Наконец, мы опишем примеры различных компонентов, которые могут быть доставлены. Компоненты могут находиться в любой форме, которая может быть доставлена желательным устройством для доставки, например представлять собой ньютоновскую или неньютоновскую текучую среду, жидкость, пасту или гель.

Способы использования

В приведенном далее описании мы будем ссылаться на доставку двух механически раздельных компонентов. Однако понятно, что обсуждаемые способы могут быть распространены на три или больше компонентов. Способы, описанные ниже, могут быть осуществлены, например, с помощью дозирующего устройства, имеющего микропроцессорный контроллер. В зубной щетке может быть использована стационарная или подвижная головка (или подвижные детали головки). Например, пригодные зубные щетки имеют головки (или детали головки, включая щетинки или элементы), которые вращаются, колеблются, совершают возвратно-поступательное движение, поступательно перемещаются, вибрируют и т.д., как описано в заявках США №№09/993167; 10/036613; 10/114870; 10/128018; 10/208213; 10/830693; и патенте США №5378153. Дополнительно могут быть использованы зубные щетки, имеющие светодиоды, включая зубные щетки, которые излучают свет (включая синий свет), как описано в заявках США №№10/832168; 10/847429; 10/842302; 10/887644; 10/887667; 10/888206. Пригодные зубные щетки могут включать или не включать щетинки или чистящие элементы. В другом варианте воплощения дозаторы, такие как многокамерные контейнеры, могут быть использованы по настоящему изобретению, как описано ниже. Примеры пригодных устройств будут детально описаны ниже в разделе Устройства для ухода за полостью рта.

Компоненты могут быть доставлены в полость рта одновременно или последовательно. В случае последовательной доставки оба компонента могут быть доставлены в ходе одного сеанса ухода за полостью рта, например одного сеанса чистки щеткой или другого одного сеанса обработки (разового применения, от начала до конца, конкретным пользователем, типично примерно от 0,1 до 5 минут), или, альтернативно, компоненты могут быть доставлены индивидуально в ходе кратных сеансов ухода за полостью рта. Возможны многие комбинации, например доставка обоих компонентов в течение первого сеанса ухода за полостью рта и доставка только одного из компонентов в ходе второго сеанса ухода за полостью рта. Примеры возможных последовательностей и схем доставки описаны ниже.

Одновременная доставка

Простейшим случаем является одновременная, непрерывная доставка равных количеств двух компонентов или постоянного соотношения компонентов в течение одного сеанса ухода за полостью рта. Эта схема может быть пригодна, например, когда желательно доставить два компонента, которые не реагируют друг с другом, но являются несовместимыми при составлении композиции. Например, может быть желательно доставить два компонента, которые требуют разных уровней рН для проявления активности, таких как пирофосфат олова (II) (проявляющий активность при низком рН) и фторид натрия (проявляющий активность при высоком рН). Два компонента могут быть обеспечены раздельно, с системами связующего, имеющими разные уровни рН, и затем доставлены одновременно в полость рта. Продолжительность чистки щеткой достаточно коротка, чтобы компоненты не дезактивировались. Другим применением одновременной непрерывной доставки являются системы, включающие два компонента, которые реагируют относительно медленно и которые остаются в полости рта после чистки щеткой для всасывания зубами и/или деснами.

Альтернативно, доставка может быть одновременной и непрерывной, но соотношение двух компонентов может меняться в процессе чистки щеткой. В некоторых случаях может быть желательным сначала доставить относительно большой комок первого компонента с меньшим количеством второго компонента (например, в соотношении 80:20), и затем в процесе чистки щеткой уменьшать количество первого компонента и увеличивать количество второго компонента, например до достижения обратного соотношения (например, соотношения 20:80). Изменение относительных количеств может быть линейным или нелинейным, например большой выброс зубной пасты вначале, для обеспечения достаточного количества пасты для начала чистки щеткой, с небольшим количеством жидкости для полоскания рта, после чего почти немедленно следует значительно уменьшенное количество пасты и увеличенное количество жидкости для полоскания рта. Компоненты и их ratios могут также быть выбраны для создания у пользователя ощущения при чистке щеткой, которое переходит от первичного успокаивающего к интенсивному ощущению во рту чистоты/свежести.

Дополнительно, два компонента могут быть одновременно доставлены в разные периоды одного сеанса ухода за полостью рта (например, в течение секунд 1-5 и секунд 60-65 сеанса ухода за полостью рта продолжительностью 120 секунд) или два компонента могут быть доставлены одновременно на протяжении разных сеансов (например, каждого второго сеанса).

Последовательная доставка - Один сеанс ухода за полостью рта

Последовательная доставка в течение одного сеанса ухода за полостью рта может принимать различные формы. В одном случае, два компонента доставляются поочередно, в виде нескольких относительно длинных циклов в процесе чистки щеткой или большого числа быстро чередующихся циклов . Примерами обработок, хорошо пригодных для этого типа доставки, являются реминерализация и обработка пероксидом и активатором пероксида. Предпочтительная продолжительность цикла будет зависеть от используемого химического состава и может быть оптимизирована для данной химической реакции. Например, в случае пероксида и активатора продолжительность цикла может быть относительно большой, например 15 секунд, для обеспечения возможности протекания реакции пероксида и активатора. Другие химические составы, например системы реминерализации, такие как описанные тут (см. раздел Композиции, ниже), могут быть использованы с более быстрым чередованием циклов, например 5 секунд или меньше.

В другом случае, два или больше компонентов доставляются друг за другом в течение одного сеанса ухода за полостью рта, без последующего чередования доставки в данном сеансе ухода за полостью рта (А, затем В). Например, средство для чистки зубов может быть доставлено вначале для начала чистки щеткой и обеспечения очистки, с последующим полосканием рта, обработкой фторидом или временным профилактическим покрытием зубных фиссур. Другие варианты включают пероксид с последующим активатором или средством для ухода за зубами для усиления фторирования; медьсодержащее средство для ухода за зубами с последующим хлоритом; противогингивитная обработка с последующей противовоспалительной обработкой; или пару компонентов, имеющих разный вкус, для обеспечения сенсорного сигнала для пользователя. Изменение вкуса может указывать, например, что пользователь должен продолжать чистить щеткой или может прекратить чистку щеткой или что пользователь должен изменить характер чистки щеткой, например на большую или меньшую скорость щетки.

Последовательная доставка - Многократные сеансы ухода за полостью рта

Другие последовательные схемы обработки включают многократные сеансы ухода за полостью рта. В некоторых воплощениях устройство для доставки включает часовую функцию и запрограммировано на осуществление предварительно заданной обработки в предварительно заданное время дня или интервал времени. Разные компоненты, разные соотношения или разные последовательности компонентов могут быть доставлены в зависимости от времени дня. Например, один компонент может быть доставлен утром, а второй, отличный от него компонент может быть доставлен вечером, например два разных средства для чистки зубов или жидкость для полоскания рта и средство для ухода за зубами. В качестве другого примера, два компонента, например средство для ухода за зубами и полоскание для рта, могут быть доставлены утром, и одно только средство для ухода за зубами может быть доставлено вечером. Такой временной подход может позволить пользователю испытывать два разных сенсорных ощущения, получать два разных активных ингредиента или получать активный ингредиент только раз в день (только утром или вечером), чистя зубы два раза в день.

Аналогично, некоторые схемы обработки могут предусматривать осуществление специализированной обработки, например прописанное лекарственное средство, в соответствии с предписанным протоколом обработки, например только утром или вечером, через день (утром и/или вечером) или раз в неделю (утром и/или вечером). Устройство для доставки может быть запрограммировано для доставки точной дозы в желательное время в процесе чистки зубов. Зубная паста может быть доставлена в другое время и, при необходимости, может быть доставлена одновременно со специализированной обработкой. Специализированная обработка может быть отпускаемой по рецепту зубной пастой, причем стандартная отпускаемая без рецепта зубная паста дозируется между прописанными применениями отпускаемой по рецепту зубной пасты.

Другим подходом, пригодным при многократных сеансах ухода за полостью рта, является "счетная" функция, при которой устройство для доставки запрограммировано для доставки одного из компонентов через каждые х сеансов ухода за полостью рта. Например, если многочисленные пользователи используют одну и ту же рукоятку зубной щетки, устройство для доставки может быть запрограммировано на распознавание сменной головки зубной щетки конкретного пользователя, например с помощью RFID (радиочастотной идентификации), и учитывать только сеансы этого пользователя.

В некоторых случаях может быть желательным запрограммировать устройство для доставки на включение как часовой функции, так и функции контроля объема, которая накапливает данные за многократные сеансы ухода за полостью рта, например так, что только предварительно заданный объем одного или обоих компонентов доставляется в течение заданного периода времени (например, менее х грамм компонента А в течение 24-часового периода). Функция контроля объема может также быть использована для отмеривания точной дозы компонента в течение одного сеанса ухода за полостью рта. Контроль объема является желательным, например когда компонент вызывает токсичность или другие проблемы с безопасностью при дозах, превышающих нормальную. Например, в случае обработки фторидом для детей важно, чтобы ребенок не получил слишком много фторида, вследствие риска флюороза. Доставленная доза может быть измерена любым пригодным способом, таким как точная калибровка устройства, и затем расчет дозы непрямым методом на основе числа насосных циклов. В некоторых случаях устройство для доставки может быть использовано для точного контроля дозы конкретного активного вещества, в то же время обеспечивая доставку второй композиции, такой как стандартное средство для ухода за зубами, по потребности.

Устройство для доставки может быть запрограммировано на накопление данных, касающихся времени чистки зубов и/или количества каждого дозируемого компонента, например для обеспечения возможности пользователю и/или дантисту пользователя или другому клиническому врачу отслеживать выполнение пользователем прописанного протокола лечения. Эта информация может быть отображена на жидкокристаллическом дисплее устройства для доставки.

Если устройство для доставки (например, электрическая зубная щетка) используется многочисленными пользователями, устройство может быть запрограммировано на обеспечение возможности для каждого пользователя выбрать желательный компонент для использования во время сеансов ухода за полостью рта данного пользователя. Например, разные пользователи могут предпочитать разные вкусы зубной пасты или могут нуждаться в зубных пастах с конкретными функциональными свойствами, такими как отбеливание или уменьшение чувствительности.

В случае зубной щетки, она может быть сконфигурирована так, что два компонента доставляются до разных головок зубной щетки. Когда установлена первая головка (например, стандартная головка электрической зубной щетки), доставляется первый компонент, например средство для ухода за зубами, а когда установлена вторая головка (например, зубочистка, скребок для языка или десневая щетка) - доставляется другой компонент, например средство для полоскания рта. Зубная щетка может быть сконфигурирована на автоматическое распознавание разных головок, например, путем радиочастотной идентификации (RFID) или с помощью механических средств, таких как установка штифта. Устройства для ухода за полостью рта, имеющие радиочастотную идентификацию различных головок, описаны в опубликованой заявке США №2002/0129454, полное описание которой включено сюда в качестве ссылки.

Параметры доставки

Доставка в соответствии с любой схемой обработки, описанной тут, может быть прерывистой, т.е. с паузами, в течение которых доставка не производится. Отметим, что даже "непрерывная" доставка может быть прерывистой в том смысле, что насосный механизм устройства для доставки может работать в импульсном режиме. Однако дополнительные и/или более длинные паузы могут быть включены в схему обработки путем соответственного программирования устройства для доставки.

Примерно 0,05, 0,1, 0,15, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 1, 1,2, 1,4, 1,5, 1,6, 1,8 или 2 грамма (или примерно 0,05, 0,1, 0,15, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 1, 1,2, 1,4, 1,5, 1,6, 1,8, 2, 5, 7, 10, 12, 15, 20, 25 или 30 мл) первого компонента может дозироваться в течение периода примерно 0,2, 0,4, 0,6, 0,8, 1, 1,2, 1,5, 1,8, 2, 4, 6, 8, 10, 15, 30, 60, 90 или 120 секунд и примерно 0,05, 0,1, 0,15, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 1, 1,2, 1,4, 1,5, 1,6, 1,8 или 2 грамма (или примерно 0,05, 0,1, 0,15, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,7, 0,8, 0,9, 1, 1,2, 1,4, 1,5, 1,6, 1,8, 2, 5, 7, 10, 12, 15, 20, 25 или 30 мл) второго компонента может дозироваться в течение периода примерно 0,2, 0,4, 0,6, 0,8, 1, 1,2, 1,5, 1,8, 2, 4, 6, 8, 10, 15, 30, 60, 90, 120, 180, 240 или 300 секунд из любого устройства для доставки. В случае устройства для доставки с ручным насосом (например, дозатор с двумя отсеками, изображенный на Фиг.13), первый и/или второй компонент может дозироваться с помощью 1, 2, 3 или 4 нажатий насоса. Также первый и второй компоненты могут дозироваться в соотношении (первый компонент/ второй компонент) примерно 90/10, 80/20, 70/30, 60/40, 50/50, 40/60, 30/70, 20/80 или 10/90.

Как описано выше, первый и второй компоненты могут дозироваться одновременно или последовательно (так что второй компонент может дозироваться через примерно 0,2, 0,4, 0,6, 0,8, 1, 1,2, 1,5, 1,8, 2, 4, 6, 8, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 75, 90, 105 или 120 секунд после первого компонента). Также второй компонент может дозироваться во время второго сеанса чистки зубов, после первого сеанса чистки зубов, причем по меньшей мере примерно 4, 6, 8, 10 или 12 часов отделяют начало второго сеанса чистки зубов от конца первого сеанса чистки зубов.

Во время сеанса чистки зубов может выполняться несколько последовательностей, которые включают различные комбинации вышеупомянутых весов, объемов и периодов времени. Последовательности могут быть одновременными или последовательными и могут включать паузы, как описано выше. Например, в течение 2-минутного сеанса чистки зубов первая последовательность может включать одновременное дозирование объема первого компонента и объема второго компонента, затем вторая последовательность может включать дозирование объема первого компонента, затем может идти период времени без дозирования, затем третья последовательность может включать дозирование объема второго компонента, затем может идти период времени без дозирования, затем четвертая последовательность может включать дозирование объема первого компонента.

Устройства для доставки

Разнообразные устройства для ухода за полостью рта могут быть использованы для дозирования компонентов настоящего изобретения, включая ручную зубную щетку, электрические зубные щетки и различные другие комплекты (например, ручные насосы и т.д.) и устройства. Сначала мы опишем устройство для ухода за полостью рта, способное доставлять два компонента одновременно.

На Фиг.1 изображен вариант воплощения системы для ухода за полостью рта 10, которая включает устройство для ухода за полостью рта 12, в данном случае - зубную щетку, и установочную станцию 14, которая удерживает устройство для ухода за полостью рта 12 в вертикальном положении в приемной части установочной станции. Устройство для ухода за полостью рта 12 представляет собой электрическую зубную щетку, имеющую головку с электрическим приводом и предназначенную для подачи двух компонентов, таких как средство для ухода за зубами и жидкость для полоскания рта, во время цикла чистки зубов. Установочная станция 14 предназначена для подзарядки батарей, расположенных внутри устройства для ухода за полостью рта и для пополнения компонентами устройства для ухода за полостью рта.

На Фиг.2А и 2В устройство для ухода за полостью рта 12 включает съемный корпус 16, состоящий из трех взаимосвязанных компонентов 152, 154 и 156. В собранном виде устройство для ухода за полостью рта 12 включает дистальную часть 18, в которой расположена головка 20, и проксимальную часть 22, в которой расположена рукоятка 24. Рукоятка 24 и головка 20 соединены шейкой 26. Головка 20 имеет размер, позволяющий ввести ее в рот пользователя для чистки зубов, а рукоятка 24 может быть взята пользователем в руку и способствует манипулированию головкой 20 при использовании.

На Фиг.2В, изображающей вид сзади устройства для ухода за полостью рта 12, входные отверстия 28 расположены возле торцевой поверхности 30 проксимальной части 22 устройства для ухода за полостью рта. Входные отверстия 28 сочетаются с соответствующими выходными отверстиями 280 (Фиг.8А), размещенными на установочной станции 14 для заправки устройства для ухода за полостью рта.

Далее, на Фиг.3A и 3B изображены внутренние компоненты устройства для ухода за полостью рта 12. Устройство для ухода за полостью рта 12 включает двигатели 34 и 36. Двигатель 34 приводит в действие насосный узел 38, который перемещает пару компонентов через соответствующие проходы (только один из которых, проход 40, видно на Фиг.3A и 3B) в направлении к дистальной части 18 устройства для ухода за полостью рта 12. Насосный узел 38 может перемещать каждый компонент через соответствующий проход путем сжатия участка трубок 514 и 516 (Фиг.4А) с помощью сжимающего элемента, как описано в документе US 10/861253, полное описание которого включено сюда в качестве ссылки. Когда ряд пальцев используется для прогрессивного сжатия трубок, как в насосном узле, описанном в USSN 10/861253, пальцы имеют такие размеры, что они перекрывают две трубки по ширине и, таким образом, могут сжимать трубки одновременно.

Двигатель 36 приводит в действие ведущий вал 42, который в свою очередь приводит в движение (например, вращает) головку 20. Для подачи питания на двигатели 34, 36 и 37 аккумуляторная батарея 44 электрически подключена к двигателям. Пригодной аккумуляторной батареей является Li Ion UR 14500Р, доступная от Sanyo.

На Фиг.4А и 4В устройство для ухода за полостью рта включает пару трубок 514 и 516 для подачи двух потоков текучей среды в устройство для ухода за полостью рта. Как показано, каждая из трубок 514 и 516 соединена с головкой в положении, отстоящем от продольной оси 531 перпендикулярно к оси вращения 518 подвижной головки 20. В некоторых вариантах воплощения одна из трубок может быть соединена с головкой по оси вращения, и другая - соединена в положении, отстоящем от оси вращения. На Фиг.5 изображен вариант, в котором трубки 550 и 552 соединены по текучей среде друг с другом ниже по потоку от насосного узла и выше по потоку от выходного отверстия текучей среды на головке. Этот вариант воплощения может быть предпочтительным в тех случаях, когда желательно смешивать компоненты в проходах непосредственно перед доставкой к очищаемой щеткой поверхности.

Отметим, что на Фиг.3A-3B показан только один проход 40, для ясности из-за масштаба этих чертежей. В общем устройство для ухода за полостью рта 12 включает два прохода, как описано выше (например, трубки 514 и 516 на Фиг.4А и 4В). Однако в некоторых случаях может быть использован один проход, например в тех случаях, когда два компонента могут смешиваться выше по потоку от головки, вблизи к раздельным камерам, в которых хранятся два компонента.

Возвращаясь к Фиг.3A, устройство для ухода за полостью рта 12 включает схему управления или контроллер 400, которые электрически соединены с двигателями 34 и 36 и которые в общем управляют работой двигателей. Интерфейс пользователя 402 обеспечивает внешнее взаимодействие с контроллером 400. Интерфейс пользователя 402 включает кнопки включения и выключения 404 и 406 и реле уровня текучей среды 408, которые все доступны извне корпуса 16 (см. Фиг.2А).

Хотя контроллер может быть запрограммирован по желанию, в качестве одного примера, контроллер сконструирован таким образом, что нажатие кнопки 404 запускает двигатели 34 и 36, и нажатие кнопки 406 запускает только один из двигателей, такой как двигатель 36. Путем нажатия кнопок 404 или 405 могут быть инициированы как движение головки, так и поток текучей среды, причем кнопка 404 включает один поток и кнопка 405 включает другой поток. Путем нажатия кнопки 406 может быть инициировано только что-то одно из потока текучей среды и движения головки. Нажатие кнопки 404 или 406 может также останавливать ассоциированный двигатель(и) после включения. В тех случаях, когда кнопка 406 включает и останавливает только двигатель 36, пользователь может, например, чистить зубы щеткой без подачи какого-либо из компонентов и может промывать устройство для ухода за полостью рта 12 при вращающейся головке. Реле уровней текучей среды 408, 409 позволяют пользователю выбирать между предварительно выбранными скоростями подачи текучей среды, такими как высокая, средняя и низкая скорости. Три светодиода 410 могут селективно загораться для указания выбранного уровня доставки текучей среды. В качестве альтернативы или дополнительно, жидкокристаллический дисплей может быть включен для отображения уровня подачи текучей среды и/или может быть использован для отображения другой информации, такой как уровень текучей среды в устройстве для ухода за полостью рта 12 и/или состояние заряда аккумуляторной батареи.

Контроллер 400 может также быть запрограммирован на регулирование уровня подачи пасты после включения двигателя 34. В некоторых вариантах воплощения, контроллер запрограммирован так, что относительно большие порции двух компонентов доставляется вскоре после включения двигателя 34, например для обеспечения достаточного количества пасты для начала чистки зубов щеткой, а затем уровень подачи снижается, например до более низкого уровня подачи на протяжении остальной части цикла чистки зубов. Уровень подачи пасты может быть уменьшен, например путем прерывистых выбросов текучей среды и/или путем уменьшения скорости подачи текучей среды. В качестве примера, контроллер может быть запрограммирован для обеспечения трех установочных параметров подачи доставки - низкого, среднего и высокого. В одном варианте воплощения, при низком значении величины подачи, контроллер запрограммирован на доставку разовой порции путем включения двигателя 34 примерно на семь секунд. Через примерно семь секунд контроллер прерывисто активирует двигатель 34 на примерно 0,75 секунды и отключает двигатель 34 на примерно 2,4 секунды (т.е. периодически включает и выключает двигатель с указанными интервалами). В этом же варианте воплощения, при среднем значении величины подачи, контроллер запрограммирован на доставку разовой порции путем включения двигателя 34 на примерно семь секунд и затем на периодическое включение двигателя на примерно 0,75 секунды и выключение на примерно 1,63 секунды. При высоком значении величины подачи, контроллер запрограммирован на подачу разовой порции путем включения двигателя 34 на примерно семь секунд и затем на периодическое включение двигателя на примерно 0,75 секунды и отключение на примерно 1,2 секунды. В зависимости от желательного программирования контроллера 400 большее или меньшее количество параметров управления интерфейса пользователем может быть использовано для инициирования различных функций.

Возвращаясь к Фиг.3A, двигатель 36 приводит в движение (например, линейно перемещает) вращающийся ведущий вал 42, который в свою очередь приводит в движение (например, вращательные колебания) вращающуюся головку 20. Ведущий вал 42 соединен с вращающейся головкой 20 с помощью смещенной конструкции, которая способствует размещению выходного отверстия текучей среды на головке 20, и трубки 82 (или пары трубок, если два потока материала должны поддерживаться раздельными) с образованием участка проходов текучей среды в шейке 26 корпуса 16. Эта смещенная конструкция описана более в детально в документе US 10/861253. Движение вращающейся головки 20 может быть осуществлено, частично, путем использования системы кулачка и толкателя, которая преобразует вращательный выходной момент двигателя 36 в линейное движение, используемое для приведение в действие ведущего вала 42 в направлении назад и вперед. Такая конструкция описана в документе US 10/861253, включенном сюда выше в качестве ссылки.

Далее, на Фиг.6 и 7, головка 20 включает основание 136, которое имеет отверстие 124, через которое клапан 122, например клапан с качающейся головкой, как показано, выступает наружу. В некоторых вариантах воплощения дистальный конец трубки 82 образует выходное отверстие текучей среды без использования прикрепленного к нему клапана. Если желательно, чтобы два потока оставались раздельными до выхода из головки, могут быть использованы два клапана или двойной клапан с качающейся головкой, такой как описанный в документе US 11/114987, поданном 26 апреля 2005 г., полное описание которого включено сюда в качестве ссылки. От основания 136 отходит массив пучков щетины 138. Хотя каждый пучок 138 изображен на чертежах как сплошная масса, каждый пучок фактически состоит из большого количества индивидуальных пластиковых щетинок. Для более детального описания головок щетки заявители ссылаются на находящуюся на рассмотрении заявку США №10/666497, поданную 9 сентября 2003 г., описание которой настоящим целиком включено сюда в качестве ссылки.

Устройство для ухода за полостью рта 12, когда оно не используется, может быть сопряжено с установочной станцией 14. Установочная станция 14 может быть соединена с электрической розеткой (не показана) или другим пригодным источником питания. На Фиг.8А и 8В установочная станция 14 сформирована так, чтобы удерживать устройство для ухода за полостью рта 12 в приемной части 273 в вертикальном положении. Приемная часть 273 включает основание 275, проходящее между вертикальным углублением 295, сформированным в корпусе 291, и выступающей частью корпуса 297. Углубление 295 имеет форму, позволяющую устанавливать в него часть устройства для ухода за полостью рта 12. Установочная станция 14 включает реактивное устройство, например датчик (не показан), который детектирует входной сигнал при установке устройства для ухода за полостью рта в установочную станцию и, в ответ на этот входной сигнал, посылает сигнал в контроллер, который будет более подробно описан ниже.

Далее, на Фиг.8В и 9, установочная станция 14 включает многокамерный резервуар текучей среды 274, две камеры которого соединены трубками 276 с выходными отверстиями 280. В некоторых вариантах воплощения, например как изображено на Фиг.9, резервуар текучей среды 274 сформирован как неотъемлемая часть съемной, сменной части 301 установочной станции 14. В других вариантах воплощения, проиллюстрированных на Фиг.10, сменными являются две емкости 303 (только одна из которых изображена на Фиг.10) из резервуара текучей среды. В данном случае верхняя часть 301 установочной станции является съемной, что позволяет потребителю легко вынимать емкости 303, когда их содержимое закончится или когда пользователь захочет использовать другой продукт, и вставлять вместо нее другую емкость. На Фиг.8В для перемещения компонентов из резервуара текучей среды в устройство для ухода за полостью рта установочная станция включает насосный блок 282. Детальное описание механизма дозаправки установочной станции приведены в документе US 10/861253.

Возвращаясь к Фиг.8В, пара соединительных проводов 336, 338 выходит наружу из приемной части 273 установочной станции 14. Соединительные провода 336, 338 размещены так, чтобы соприкасаться с парой контактов 340, 342 (Фиг.2А) на устройстве для ухода за полостью рта 12, когда устройство для ухода за полостью рта 12 установлено в приемной части 173. Этот контакт обеспечивает электрическое соединение устройства для ухода за полостью рта 12 и установочной станции 14, так что источник энергии, с которым соединена установочная станция, может подзаряжать аккумуляторные батареи устройства для ухода за полостью рта. Контакты 340, 342 электрически соединены с аккумуляторными батареями, обеспечивая подачу электроэнергии от установочной станции к батареям.

Система для ухода за полостью рта 600, пригодная для последовательной подачи двух компонентов, изображена на Фиг.11. Система для ухода за полостью рта 600 включает устройство для ухода за полостью рта 602 в форме зубной щетки и установочную станцию 604. Устройство для ухода за полостью рта 602 соединено с установочной станцией 604 с помощью отрезка трубки 605, только очень малая часть которого изображена на Фиг.11. Трубка 605 является гибкой и достаточно длинной, чтобы позволить пользователю легко манипулировать устройством для ухода за полостью рта, например примерно 2,5-3,5 футов в длину. Трубка 605 может быть соединена с устройством для ухода за полостью рта в любом желательном положении, например с головкой или рукояткой, как будет описано ниже.

Устройство для ухода за полостью рта 602 включает рукоятку 606 и съемный участок головки/шейки 608. Рукоятка 606 не включает насосный механизм или двигател
