Ролик ленточного конвейера

Ролик ленточного конвейера

Иллюстрации

Показать все

Реферат



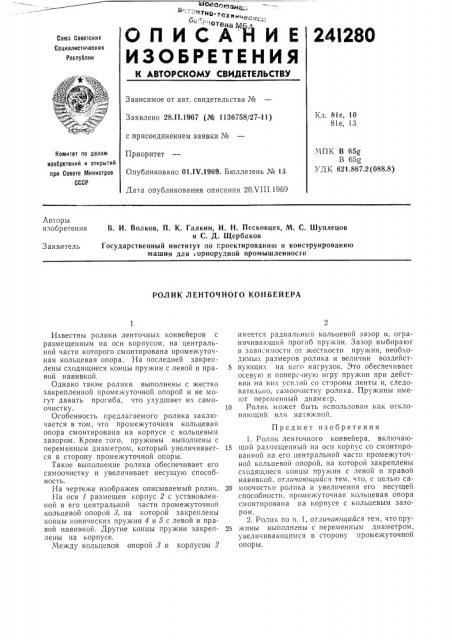

стесоюд "."т"0-Teõ„„„

САН

GnM ИЕ

ИЗОБРЕТЕНИЯ

24I280

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. Sle, 10

81е, 13

Заявлено 28.11.1967 (№ 1136758/27-11) с присоединением заявки №

Приоритет

Опубликовано 01.IV.1969. Бюллетень № 13

Дача опубликования описания 20ХШ.1969

МПК В 65@

В 65

УДK 621.867.2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Волков, П. К. Галкин, И. Н. Песковцев, М. С. Шуплецов и С. Д. Щербаков

Государственный институт по гроектированию и конструированию машин для орнорудной промышленносги

Заявитель

РОЛИК ЛЕНТОЧНОГО КОНВЕЙЕРА

Известны ролики ленточных конвейеров с размещенным на оси корпусом, на центральной части которого смонтирована промежуточная кольцевая опора. На последней закреплены сходящиеся концы пружин с левой и правой навивкой.

Однако такие ролики выполнены с жестко закрепленной промежуточной опорой и не могут давать прогиба, что ухудшает их самоочистку.

Особенность предлагаемого ролика заключается в том, что промежуточная кольцевая опора смонтирова.на на корпусе с кольцевы» зазором. Кроме того, пружины выполнены с переменным диаметром, который увеличивается в сторону промежуточной опоры.

Такое выполнение ролика обеспечивает его самоочистку и увеличивает несущую способность.

На чертеже изображен описываемый ролик.

На оси 1 размещен корпус 2 с установленной в его центральной части промежуточной кольцевой опорой 3, на которой закреплены концы конических пружин 4 и 5 с левой и правой навивкой. Другие концы пружин закреплены на корпусе.

Между кольцевой опорой 8 и корпусом 2 имеется радиальнь.it кольцевой зазор а, ограничивающий прогиб пружин. Зазор выбираюг

В зависимости от жесткости Hp) æ) H, необходимых размеров ролика и величин воздейст5 вующих на него нагрузок. Это обеспечиваег осевую и поперечную игру пружин при действии на них усилий со стороны ленты и, следовательно, самоочистку ролика. Пружины имеют переменный диамегр.

10 Ролик может быть использован как отклоняющий или натяжной.

Предмет изобретения

1. Ролик лен гочного конвейера, включаю15 щий размещенный на оси корпус со смонтированной на его центральной части промежуточной кольцевой опорой, на которой закреплены сходящиеся концы пружин с левой и правой навивкой, отличающийся тем, что, с целью са20 моочистки ролика и увеличения его несущей способности, промежуточная кольцевая опора смонтирована па корпусе с кольцевым зазором.

2. Ролик по п. 1, отличаютиийся тем, что пру25 жины выполнены с переменным диаметром, увеличивающимся в сторону промежуточной опоры.

241280
