Реферат



24130I

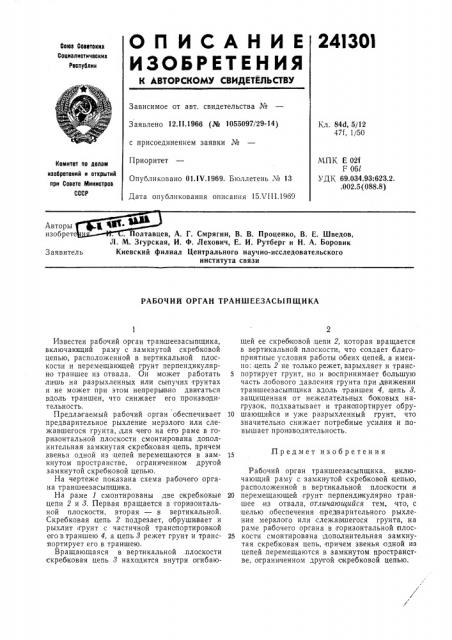

OllHCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соввтвких

Социалиотичвоких

Рвопублин

Зависимое от авт, свидетельства №

Заявлено 12.11.1966 (№ 1055097/29-14) с присоединением заявки №

Приоритет

Опубликовано 01.IV.1969. Бюллетень ¹ 13

Дата опубликования описания 15Х111.1969

Кл. 84d, 5/12

47f, 1/50

МПК Е 021

F 061

УДК 69.034.93:623.2..002.5 (088.8) Комитет по делам иаобретеиий и открытий при Совете Миииотров

СССР

Авторы изобрете. Полтавцев, А. Г. Смрягин, В. В. Проценко, В. Е. Шведов, Л. М. Згурская, И. Ф. Лехович, Е. И. Рутберг и Н. А. Боровик

Киевский филиал Центрального научно-исследовательского института связи

Заявитель

РАБОЧИЙ ОРГАН ТРАНШЕЕЗАСЫПЩИКА

Предмет изобретения

Известен рабочий орган тран шеезасыпщика, включаниций раму с замкнутой скребковой цепью, расположенной в вертикальной плоскости и перемещающей грунт перпендикулярно траншее из отвала. Он может работать лишь на разрыхленных или сыпучих грунтах и не может при этом непрерьввно двитаться вдоль траншеи, что снижает его производительность.

Предлагаемый рабочий орган обеспечивает предварительное рыхление мерзлого или слежавшегося гру.нта, 1для чего на его раме в горизонтальной,плоскости смонтирована дополнительная замкнутая скребковая цепь, причем звенья одной из .цепей перемещаются в замкнутом пространстве, ограниченном другой замкнутой скребковой цепью.

На чертеже показана схема рабочего органа траншеезасыпщи ка.

На .раме 1 смонтированы две скребковые цепи 2 и 8. Первая вращается в горизонтальной плоскости, вторая — в вертикальной.

Скре бковая цепь 2 подрезает, обрушивает и рыхлит грунт с частичной транспортировкой его в траншею 4, а цепь 8 режет грунт и транспортирует его в траншею.

Вращающаяся в вертикальной, плоскости скребковая цепь 8 находится внутри отибающей ее скребковой цепи 2, которая вращается в вертикальной плоскости, что создает благоприятные условия работы обеих цепей, а именно: цепь 2 не только режет, взрыхляет и транс5 портирует грунт, но и воспринимает большую часть лобового давления грунта при д вижении траншеезасыпщика вдоль траншеи 4, цепь 8, защищенная от нежелательных боковых нагрузок, подхватывает и транспортирует обру10 шающийся и уже разрыхленный грунт, что значительно снижает потребные усилия и повышает производительность.

Рабочий ор ган траншеезасыпщика, включающий раму с замкнутой скребковой цепью, расположенной в вертикальной плоскости и

20 перемещаю щей,грунт перпенди|кулярно траншее из отвала, отличающийся тем, что, с целью обеспечения пред|варительного рыхления мерзлого или слежавшегося грунта, на раме рабочего ортана в горизонтальной ллос25 кости смонтирована дополнительная замкнутая скребковая цепь, причем звенья одной из цепей .перемещаются в замкнутом пространстве, ограниченном другой скребковой цепью.

241301

Составитель М. Барбашева

Редактор Б. Б. Федотов Техред Т. П. Курилко Корректор Л. Г. Корогод

Заказ 1855/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
