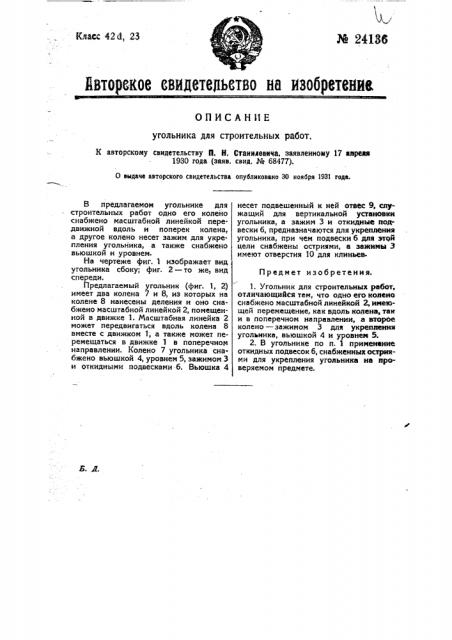

ОПИСАНИЕ угольника для строительных работ.
K авторскому свидетельству ll. Н. Станнлевнча, заявленному 17 авреая
1930 года (заяв. свид. № 68477).
О выдаче авторского свидетельства опубликовано 30 ноября 1931 года.
В предлагаемом угольнике для строительных работ одно его колено снабжено масштабной линейкой передвижной вдоль и поперек колена, а другое колено несет зажим для укрепления угольника, а также снабжено вьюшкой и уровнем.
На чертеже фиг. 1 изображает вид угольника сбоку; фиг. 2 — то же, вид спереди.
Предлагаемый угольник (фиг. 1, 2) имеет два колена 7 и 8, из которых на колене 8 нанесены деления и оно снабжено масштабной линейкой 2, помещенной в движке 1. Масштабная линейка 2 может передвигаться вдоль колена 8 вместе с движком 1, а также может перемещаться в движке 1 в поперечнои направлении. Колено 7 угольника снабжено вьюшкой 4, уровнем 5, зажимом 3 и откидными подвесками б. Вьюшка 4 несет подвешенный к ней отвес 9, служащий для вертикальной установки угольника, а зажим 3 и откидные подвески 6, предназначаются для укрепления угольника, при чем подвески 6 для этой цели снабжены остриями, а зажимы 3 имеют отверстия 10 для клиньевПредмет изобретения.
1. Угольник для строительных работ, отличающийся тем, что одно его колено снабжено масштабной линейкой 2, имеющей перемещение, как вдоль колена, так и в поперечнои направлении, а второе колено — зажимом 3 для укрепления угольника, вьюшкой 4 и уровнем 5.
2. В угольнике по п. 1 применение откидных подвесок б, снабженных остриями для укрепления угольника на проверяемом предмете.
