Шарнирный узел складного рефлектора космической антенны
Иллюстрации
Изобретение относится к антенной технике, в частности, к шарнирным узлам складных рефлекторов космических антенн. Технический результат заключается в повышении жесткости шарнирного узла в раскрытом состоянии и надежности его при срабатывании. Сущность изобретения состоит в том, что шарнирный узел представляет собой жестко связанные со стержневыми элементами каркаса рефлектора антенны две противоположно расположенные и охватывающие подпружиненный телескопический стержень упругие профилированные ленты, приобретающие цилиндрический профиль в развернутом состоянии. 3 ил.
Реферат
Изобретение относится к антенной технике, в частности к шарнирным узлам складных рефлекторов космических антенн.
Известен шарнирный узел в складном пространственном каркасе (А.с. SU 946279), выполненный в виде гибких соединенных элементов, жестко связанных концами со стержневыми элементами каркаса.
Недостатком известного устройства является недостаточная устойчивость гибких стержней.
Известен шарнирный узел складного рефлектора космической антенны (Пат. RU 2291528), содержащий гибкий соединительный элемент, выполненный в виде противоположно расположенных и охватывающих пружину сжатия упругих профилированных лент, связанных концами со стержневыми элементами каркаса антенны.
Недостатком известного устройства является недостаточная жесткость шарнирного узла в раскрытом состоянии.
Технический результат изобретения - повышение жесткости шарнирного узла в раскрытом состоянии и повышение надежности его раскрытия.
Указанный технический результат достигается тем, что шарнирный узел складного рефлектора космической антенны содержит гибкий соединительный элемент, выполненный в виде противоположно расположенных упругих профилированных лент, связанных концами со стержневыми элементами каркаса антенны, при этом между упругими профилированными лентами размещен подпружиненный телескопический стержень.
Изобретение поясняется чертежами, где:

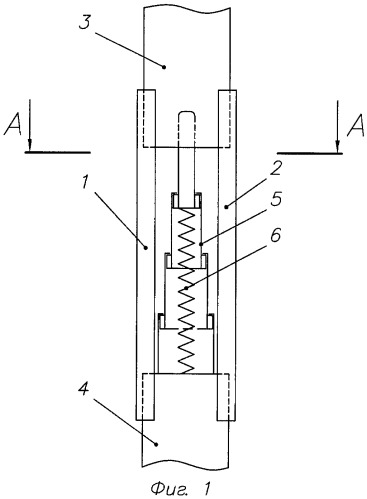

на фиг.1 изображен шарнирный узел в раскрытом состоянии,
на фиг.2 - сечение А-А на фиг.1,
на фиг.3 - шарнирный узел в свернутом состоянии.
Шарнирный узел содержит противоположно расположенные две упругие профилированные ленты 1 и 2, жестко связанные концами со стержневыми элементами 3 и 4. Упругие профилированные ленты 1 и 2 в свободном состоянии имеют корытообразную форму, обеспечивающую необходимую жесткость, а при продольном упругом деформировании приобретают в месте изгиба плоскую форму. С целью повышения жесткости узла в раскрытом состоянии и повышения надежности процесса раскрытия узла между упругими профилированными лентами 1 и 2 размещен телескопический стержень 5, подпружиненный пружиной 6.
В свернутом (транспортном) состоянии упругие профилированные ленты 1 и 2 согнуты, телескопический стержень 5 сложен, а пружина 6 сжата.
Раскрытие шарнирного узла происходит после освобождения от действия внешних сил, удерживающих стержневые элементы 3 и 4 в сложенном состоянии, за счет упругих сил профилированных лент 1 и 2, стремящихся привести ленты в устойчивое состояние, когда они имеют корытообразную форму по всей длине.
Дополнительное действие на раскрытие механизма совершается энергией пружины 6 при выдвижении телескопического стержня 5.
Данный шарнирный узел обладает надежностью при срабатывании и имеет достаточно высокую жесткость, что обеспечивает необходимую точность отражающей поверхности антенны.
Шарнирный узел складного рефлектора космической антенны, содержащий гибкий соединительный элемент, выполненный в виде противоположно расположенных упругих профилированных лент, связанных концами со стержневыми элементами каркаса антенны, отличающийся тем, что между упругими профилированными лентами размещен подпружиненный телескопический стержень.
