Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится, в целом, к чернильному картриджу. В частности, настоящее изобретение относится к чернильному картриджу, который сконфигурирован для дозирования чернил при использовании совместно с принтером.

Уровень техники

Известное записывающее устройство, например струйное записывающее устройство, включает в себя струйную записывающую головку и установочную часть, в которую устанавливается известный чернильный картридж. Когда известный чернильный картридж установлен в установочной части, известное записывающее устройство приспособлено дозировать чернила из множества сопел для записи изображения на листе бумаги.

Известный чернильный картридж устанавливается с возможностью отсоединения в известное записывающее устройство. Известный чернильный картридж включает в себя чернильную камеру для содержания чернил, стенку и участок подачи чернил, расположенный на стенке. В ходе работы участок подачи чернил подает чернила из внутреннего участка чернильной камеры в известное записывающее устройство. Этот известный чернильный картридж также включает в себя участок впуска воздуха, который располагается на стенке и приспособлен всасывать воздух в чернильную камеру из атмосферы.

Известный чернильный картридж также включает в себя крышку, которая покрывает стенку, на которой располагаются участок подачи чернил и участок впуска воздуха, и защищает участок подачи чернил и участок впуска воздуха. Такой известный чернильный картридж описан, например, в US 2006/0203051 A1. До установки чернильного картриджа в записывающее устройство нужно сначала удалить крышку. Кроме того, при удалении чернильного картриджа из записывающего устройства с оставшимися в нем чернилами, и когда пользователь намерен снова использовать чернильный картридж в будущем, пользователь обычно повторно закрывает чернильный картридж с использованием крышки. Тем не менее, если пользователь не может найти крышку, например, если пользователь потерял крышку или выбросил крышку после установки чернильного картриджа в записывающее устройство, пользователь не сможет повторно закрыть чернильный картридж. По этой причине чернильный картридж может оказаться поврежденным, если участок подачи чернил или участок впуска воздуха контактирует с поверхностью, когда чернильный картридж случайно падает на поверхность, или чернильный картридж может проливать чернила на поверхность или пользователя.

Другой известный чернильный картридж сконфигурирован для установки в камеру для размещения известного записывающего устройства, при этом камера для размещения включает в себя дверцу, которая выполнена с возможностью открываться и закрываться. После установки этого известного чернильного картриджа в камеру для размещения и закрывания дверцы, дверца приспособлена защелкиваться на чернильном картридже для удаления чернильного картриджа из камеры для размещения, когда дверца открыта пользователем, что упрощает удаление чернильного картриджа из камеры для размещения. Такой известный чернильный картридж описан, например, в US 2007/0070140 A1. Тем не менее, пользователь опирается на записывающее устройство для удаления чернильного картриджа из записывающего устройства.

Сущность изобретения

Таким образом, возникла необходимость в чернильном картридже, который преодолевает эти и другие недостатки уровня техники. Техническое преимущество настоящего изобретения состоит в том, что чернильный картридж может включать в себя подвижную деталь, которая подвижно присоединена к кожуху чернильного картриджа и способна защищать участок подачи чернил или участок впуска воздуха, или их оба, всякий раз, когда чернильный картридж не установлен на записывающее устройство. Поэтому участок подачи чернил или участок впуска воздуха, или они оба, могут избежать повреждения, если чернильный картридж контактирует с поверхностью. Другое техническое преимущество настоящего изобретения состоит в том, что подвижная деталь позволяет легко удалять чернильный картридж из записывающего устройства.

Согласно варианту осуществления настоящего изобретения чернильный картридж содержит кожух, содержащий переднюю поверхность и заднюю поверхность, противоположную передней поверхности, при этом кожух имеет по меньшей мере участок чернильной камеры, образованный в нем, и чернильная камера сконфигурирована, чтобы содержать чернила. Чернильный картридж также содержит участок подачи чернил, расположенный в передней поверхности кожуха, причем участок подачи чернил сконфигурирован для дозирования чернил из внутренней части чернильной камеры во внешний участок чернильной камеры, и участок впуска воздуха, расположенный на кожухе, в котором участок впуска воздуха приспособлен всасывать воздух в чернильную камеру. Кроме того, чернильный картридж содержит подвижную деталь, способную перемещаться между первым положением и вторым положением относительно кожуха и по меньшей мере одну упругую деталь, первый конец которой соединен с передней поверхностью кожуха и второй конец которой соединен с подвижной деталью. В частности, по меньшей мере одна упругая деталь способна растягиваться и сжиматься для перемещения подвижной детали относительно кожуха между первым положением и вторым положением.

Благодаря такой конфигурации чернильного картриджа участок подачи чернил может избежать повреждения, если чернильный картридж контактирует с поверхностью. Кроме того, чернильный картридж можно легко удалять из записывающего устройства.

Участок впуска воздуха также может располагаться на передней поверхности кожуха. При такой конфигурации участок впуска воздуха также может избежать повреждения, если чернильный картридж контактирует с поверхностью.

Передняя поверхность кожуха может иметь первый конец и второй конец, противоположный первому концу, при этом по меньшей мере одна упругая деталь может содержать первую упругую деталь и вторую упругую деталь, которые растягиваются и сжимаются в одном и том же направлении относительно друг друга, и первая упругая деталь может располагаться ближе к первому концу передней поверхности кожуха, чем ко второму концу передней поверхности кожуха, и вторая упругая деталь может располагаться ближе ко второму концу передней поверхности кожуха, чем к первому концу передней поверхности кожуха. При такой конфигурации первая упругая деталь и вторая упругая деталь имеют возможность стабильно и равномерно поджимать подвижную деталь.

Кожух может содержать правую боковую поверхность и левую боковую поверхность, противоположную правой боковой поверхности. Подвижная деталь может содержать переднюю поверхность, обращенную к передней поверхности кожуха, правую стенку, покрывающую по меньшей мере часть правой боковой поверхности кожуха, и левую стенку, покрывающую по меньшей мере часть левой боковой поверхности кожуха. При такой конфигурации подвижная деталь может легко перемещаться относительно кожуха, тогда как правая стенка и левая стенка подвижной детали скользят по правой боковой поверхности и левой боковой поверхности кожуха.

Кожух также может дополнительно содержать верхнюю поверхность и нижнюю поверхность, противоположную верхней поверхности. Подвижная деталь также может дополнительно содержать верхнюю стенку, покрывающую по меньшей мере часть верхней поверхности кожуха, и нижнюю стенку, покрывающую по меньшей мере часть нижней поверхности кожуха. Когда подвижная деталь находится в первом положении, участок подачи чернил располагается во внутреннем пространстве, образованным передней стенкой, правой стенкой, левой стенкой, верхней стенкой и нижней стенкой подвижной детали. При такой конфигурации участок подачи чернил может не проливать чернила на поверхность или пользователя чернильного картриджа.

Чернильный картридж может дополнительно содержать светопропускающий участок, расположенный в передней поверхности кожуха, и деталь блокировки сигнала, расположенную в светопропускающем участке, для обнаружения количества чернил в чернильной камере. При такой конфигурации светопропускающий участок также может избежать повреждения, если чернильный картридж контактирует с поверхностью.

По меньшей мере одна упругая деталь может контактировать с передней поверхностью кожуха в заданном положении, которое смещено относительно участка впуска воздуха и участка подачи чернил. Другие задачи, признаки и преимущества вариантов осуществления настоящего изобретения будут ясны специалисту в данной области техники из нижеследующего описания предпочтительных вариантов осуществления со ссылкой на прилагаемые чертежи.

Краткое описание чертежей

Для более полного понимания настоящего изобретения, потребностей, удовлетворяемых посредством него, а также его задач, признаков и преимуществ необходимо обратиться к нижеследующему описанию, принимаемому совместно с прилагаемыми чертежами.

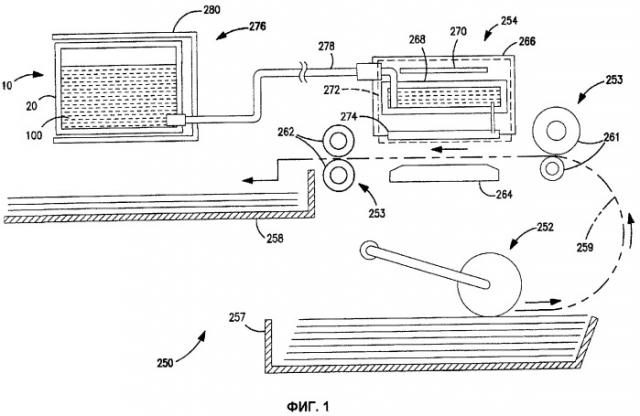

Фиг.1 - схематический вид в разрезе записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг. 2(a) и 2(b) - виды в перспективе чернильного картриджа, в котором подвижная деталь находится во втором положении и в первом положении соответственно, согласно варианту осуществления настоящего изобретения.

Фиг. 2(c) и 2(d) - виды в перспективе чернильного картриджа, в котором подвижная деталь находится во втором положении и в первом положении соответственно, согласно другому варианту осуществления настоящего изобретения.

Фиг. 3(a) и 3(b) - виды сбоку чернильного картриджа, показанного на фиг. 2(a) и 2(b) соответственно.

Фиг. 3(c) и 3(d) - виды сбоку чернильного картриджа, показанного на фиг. 2(c) и 2(d) соответственно.

Фиг. 4(a) и 4(b) - вид спереди и вид сзади в перспективе основного корпуса чернильного картриджа, показанного на фиг. 2(a) и 2(b).

Фиг.5 - вид сбоку основного корпуса, показанного на фиг. 4(a) и 4(b).

Фиг.6 - вид в разрезе, взятый по линии VI-VI на фиг.4(a).

Фиг.7 - частичный, увеличенный вид в разрезе спереди корпуса, показанного на фиг. 4(a) и 4(b).

Фиг.8 - вид в разрезе, взятый по линии VIII-VIII на фиг.2(a).

Фиг.9 - вид в разрезе, взятый по линии IX-IX на фиг.2(b).

Фиг. 10(a) и 10(b) - увеличенные виды в разрезе верхнего участка и нижнего участка соответственно основного корпуса, показанного на фиг. 4(a) и 4(b).

Фиг. 11 (a) и 11(b) - виды в перспективе и сбоку соответственно подвижной детали согласно другому варианту осуществления настоящего изобретения.

Фиг.12 - вид в разрезе по вертикали части установки картриджа записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг.13 - вид в разрезе чернильного картриджа, устанавливаемого в части установки картриджа, показанной на фиг.12.

Фиг.14 - вид в разрезе чернильного картриджа, установленного в части установки картриджа, показанной на фиг.12, в котором запорный рычажок записывающего устройства находится в открытой позиции.

Фиг.15 - вид в разрезе чернильного картриджа, установленного в части установки картриджа, показанной на фиг.12, в котором запорный рычажок записывающего устройства находится в закрытом положении.

Фиг.16 - блок-схема главного контроллера записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг. 17(a) и 17(b) - иллюстративные временные диаграммы сигнала датчика, выводимого из первого оптического датчика и второго оптического датчика соответственно записывающего устройства, когда первый чернильный картридж установлен в части установки картриджа.

Фиг. 17(c) и 17(d) - иллюстративные временные диаграммы сигнала датчика, выводимого из первого оптического датчика и второго оптического датчика соответственно записывающего устройства, когда второй чернильный картридж установлен в части установки картриджа.

Фиг.18 - блок-схема процедуры осуществляемой главным контроллером записывающего устройства согласно варианту осуществления настоящего изобретения.

Фиг.19 - вид в перспективе приспособления для упаковки, содержащего чернильный картридж, показанный на фиг. 2(a) и 2(b), заключенный в упаковочную деталь, согласно еще одному варианту осуществления настоящего изобретения.

Фиг.20 - вид в разрезе чернильного картриджа, установленного в части установки картриджа, согласно другому варианту осуществления настоящего изобретения.

Фиг.21 - вид в разрезе чернильного картриджа, извлекаемого из части установки картриджа, показанной на фиг.20.

Ссылочные позиции

10 чернильный картридж

10' чернильный картридж

20 основной корпус

21 подвижная деталь

22 покрывающая деталь

23 витая пружина

23 витая пружина

72 участок блокировки сигнала

80 участок впуска воздуха

90 участок подачи чернил

100 чернильная камера

140 светопропускающий участок

Предпочтительные варианты осуществления изобретения

Варианты осуществления настоящего изобретения, их признаки и технические преимущества могут быть понятными при обращении к фиг. 1-21, при этом подобные ссылочные номера используются для подобных соответствующих частей на различных чертежах.

На фиг.1 показано записывающее устройство 250 согласно варианту осуществления настоящего изобретения. Записывающее устройство 250 содержит листоподающее устройство 252, перемещающее устройство 253, блок 254 записи и часть 276 установки картриджа. Лоток 257 подачи бумаги предусмотрен в нижней части записывающего устройства 250, и листы бумаги, находящиеся на лотке 257 подачи бумаги, подаются, один за другим, на путь 259 листоподающим устройством 252.

Перемещающее устройство 253 располагается на пути 259 и содержит первую пару перемещающих роликов 261 и вторую пару перемещающих роликов 262. Пара перемещающих роликов 261 располагается на входной стороне блока 254 записи в направлении перемещения бумаги, и пара перемещающих роликов 262 располагается на выходной поверхности в направлении перемещения бумаги.

Лист бумаги, поступающий на путь 259, перемещается к опорному валику 264 парой перемещающих роликов 261, и блок 254 записи располагается над опорным валиком 264. Изображение записывается на листе бумаги, проходящем над опорным валиком 264, блоком 254 записи, после чего лист бумаги выводится в лоток 258 вывода бумаги, расположенный на выходном конце пути 259, парой перемещающих роликов 262.

Блок 254 записи содержит каретку 266 и записывающую головку 272, установленную в каретке 266. Записывающая головка 272 содержит вспомогательный контейнер 268 и плату 270 управления головкой, и в ней сформировано множество сопел 274. Каретка 266 поддерживается с возможностью скольжения опорной направляющей и выполнена с возможностью скольжения в направлении, вертикальном к плоскости бумаги на фиг.1. Вспомогательный контейнер 268 выполнен с возможностью содержать чернила, подаваемые на сопла 274. Когда сигналы изображения поступают на плату 270 управления головкой, чернила выбрасываются из сопел 274 на лист бумаги на основании сигналов изображения. Записывающее устройство 250 содержит главный контроллер 200 (показанный на фиг.16) для управления записывающим устройством 250, и сигналы изображения выводятся из главного контроллера 200 и поступают на плату 270 управления головкой.

Чернильный картридж 10 выполнен с возможностью установки в часть 276 установки картриджа. Часть 276 установки картриджа содержит несколько кожухов 280, каждый из которых способен принимать в себя соответствующий чернильный картридж 10. Например, часть 276 установки картриджа содержит четыре кожуха 280, и каждый кожух 280 соответствует чернильному картриджу, содержащему отдельный цвет чернил. Чернильный картридж 10 можно устанавливать в часть 276 установки картриджа и удалять из нее. Чернильный картридж 10 содержит основной корпус 20, при этом основной корпус 20 содержит чернильную камеру 100, приспособленную содержать в себе чернила, и чернила поступают из чернильной камеры 100 в записывающую головку 272 через чернильную трубку 278.

Согласно варианту осуществления настоящего изобретения два разных чернильных картриджа могут иметь разные вместимости чернил или могут содержать разные начальные количества чернил и могут содержать чернила одного и того же цвета, например черные чернила. Например, первый чернильный картридж 10 и второй чернильный картридж 10' имеют разные вместимости чернил или содержат разные начальные количества чернил и содержат чернила одного и того же цвета. Кроме того, записывающее устройство 250 сконфигурировано так, что чернильные картриджи 10 и 10' установлены в одном и том же кожухе 280 части установки картриджа 276. Записывающее устройство 250 выполнено с возможностью определять, какой тип чернильного картриджа установлен на кожухе 280.

Как показано на фиг. 2(a), 2(b), 3(a), 3(b) и 4-10(b), чернильный картридж 10 имеет, по существу, плоскую шестигранную форму. Ширина чернильного картриджа, обозначенная стрелкой 31, относительно мала, при этом высота чернильного картриджа 10, обозначенная стрелкой 32, и глубина чернильного картриджа 10, обозначенная стрелкой 33, обе являются большими, чем ширина чернильного картриджа 10.

Чернильный картридж 10 содержит кожух, например основной корпус 20, подвижную деталь 21, покрывающую деталь 22 и по меньшей мере одну витую пружину, например пару витых пружин 23 и 24. Основной корпус 20 содержит чернильную камеру 100 для содержания чернил. Подвижная деталь 21 и покрывающая деталь 22 заключают в себе основной корпус 20. Каждый из основного корпуса 20, подвижной детали 21 и покрывающей детали 22 сформирован из полимерного материала, например нейлона, полиэтилена, полипропилена и прочее и их комбинаций.

Чернильный картридж 10 вставляется в записывающее устройство в направлении, обозначенном стрелкой 30, в вертикальном состоянии. Передний участок 20a основного корпуса заключен в подвижной детали 21, и задний участок 20b основного корпуса 20 заключен в покрывающей детали 22. Соответственно, согласно этому варианту осуществления настоящего изобретения, передний участок 20a защищен подвижной деталью 21, и задний участок 20b защищен покрывающей деталью 22.

Подвижная деталь 21 выполнена с возможностью скольжения в направлении глубины, обозначенном стрелкой 33, относительно основного корпуса 20. Подвижная деталь 21 приспособлена перемещаться относительно основного корпуса 20. В частности, подвижная деталь 21 приспособлена перемещаться между первым положением, показанным на фиг. 2(b) и 9, когда подвижная деталь 21 находится в положении, наиболее удаленном от передней поверхности 41 основного корпуса, и вторым положением, показанным на фиг. 2(a) и 8, когда подвижная деталь 21 находится в положении, наиболее близком к передней поверхности 41. Когда подвижная деталь 21 находится в первом положении, по меньшей мере часть подвижной детали 21 располагается дальше от передней поверхности 41, чем участок 90 подачи чернил располагается от передней поверхности 41. Согласно варианту осуществления, когда сила заданной величины, превышающей силу сдвига витых пружин 23 и 24, прилагается к подвижной детали 21 и, таким образом, подвижная деталь 21 перемещается из первого положения во второе положение, стержень 84 участка 80 впуска воздуха контактирует с подвижной деталью 21 и прижимается подвижной деталью 21, и участок 90 подачи чернил выходит изнутри подвижной детали 21, проходя наружу подвижной детали 21. Когда сила заданной величины высвобождается из подвижной детали 21 и, таким образом, подвижная деталь 21 затем перемещается из второго положения в первое положение, стержень 84 отделяется от подвижной детали 21 и участок 90 подачи чернил возвращается внутрь подвижной детали 21. Вся подвижная деталь 21 приспособлена, по существу, одновременно перемещаться в первом направлении относительно основного корпуса 20, когда витые пружины 23 и 24 растягиваются, и вся подвижная деталь 21 приспособлена, по существу, одновременно перемещаться во втором направлении, противоположном первому направлению, когда витые пружины 23 и 24 сжимаются. Каждое из первого направления и второго направления, по существу, параллельно каждому из направления растяжения и направлению сжатия витых пружин 23 и 24. Согласно другому варианту осуществления, подробно рассмотренному ниже и показанному на фиг. 2(c), 2(d), 3(c) и 3(d), отверстие 180' можно сформировать в передней стенке 161 подвижной детали 21 вблизи и вровень с участком 80 впуска воздуха, благодаря чему компонент принтера может прилагать силу к стержню 84 вместо того, чтобы подвижная деталь 21 прилагала силу к стержню 84.

Основной корпус 20 имеет, по существу, плоскую шестигранную форму. Когда чернильный картридж 10 установлен в установочной части записывающего устройства, основной корпус 20 находится в вертикальном состоянии. Основной корпус 20 содержит переднюю поверхность 41, заднюю поверхность 42, верхнюю поверхность 43 и нижнюю поверхность 44. Основной корпус 20 также содержит пару боковых поверхностей 45 и 46, противоположных друг другу, при этом каждая из боковых поверхностей 45 и 46 соединена с передней поверхностью 41, задней поверхностью 42, верхней поверхностью 43 и нижней поверхностью 44. Каждая из боковых поверхностей 45 и 46 имеет площадь поверхности, которая превышает площадь поверхности каждой из передней поверхности 41, задней поверхности 42, верхней поверхности 43 и нижней поверхности 44.

Основной корпус 20 содержит раму 50, лапку 70, участок 80 впуска воздуха и участок 90 подачи чернил. Кроме того, боковая поверхность 45 или боковая поверхность 46 или они обе содержат пленку, например светопропускающую пленку. В частности, пленка приварена к раме 50, благодаря чему рама 50 герметизируется пленкой, образуя внутри чернильную камеру 100. Рама 50 сформирована из светопропускающего полимерного материала, т.е. прозрачного или светопропускающего полимерного материала, например полиацетала, нейлона, полиэтилена или полипропилена и их комбинаций, чтобы свет мог проходить через нее, и рама 50 сформирована методом инжекционного формования. Рама 50 является достаточно жесткой, благодаря чему форма рамы 50 не изменяется в направлениях растяжения и сжатия витых пружин 23 и 24, когда витые пружины 23 и 24 растягиваются и сжимаются.

Рама 50 содержит внешнюю периферийную стенку 51 и множество внутренних стенок 52. Внутренние стенки 52 располагаются внутри внешней периферийной стенки 51. Внешняя периферийная стенка 51 и внутренние стенки 52 составляют единое целое и образуют раму 50. Внешняя периферийная стенка 51 и внутренние стенки 52 проходят от левой боковой поверхности 45 к правой боковой поверхности 46 основного корпуса 20. Внешняя периферийная стенка 51 имеет кольцевую форму, проходящую вдоль передней поверхности 41, верхней поверхности 43, задней поверхности 42 и нижней поверхности 44, и образует пространство внутри. Соответственно, отверстие 57a сформировано на левой боковой поверхности 45 рамы 50, и отверстие 57b сформировано на правой боковой поверхности 46.

Пленки приварены к боковым поверхностям 45 и 46 рамы 50 соответственно посредством ультразвуковой сварки, и отверстие 57a и отверстие 57b покрыты соответствующими пленками, так что пространство, окруженное внешней периферийной стенкой 51 и пленками, образует чернильную камеру 100. Альтернативно, пленки можно исключить, и рама 50 может представлять собой контейнер в форме параллелепипеда, благодаря чему внутри рамы 50 образуется чернильная камера 100.

Внутренние стенки 52 располагаются в пространстве, окруженном внешней периферийной стенкой 51, и пленки приварены к внешним краевым участкам внутренних стенок 52 на сторонах боковых поверхностей 45 и 46. Соответственно, это предохраняет пленку от провисания. Кроме того, когда подвижная деталь 21 и покрывающая деталь 22 деформируются в направлении основного корпуса 20, внутренние стенки 52 препятствуют деформации подвижной детали 21 и покрывающей детали 22. Соответственно, предотвращается повреждение основного корпуса 20 и пленок.

Канал 150 для ввода чернил сформирован в задней поверхности 42 рамы 50. В канале 150 для ввода чернил сформировано, по существу, цилиндрическое отверстие, которое проходит от задней поверхности 42 к чернильной камере 100, и канал 150 для ввода чернил находится в сообщении по текучей среде с внутренней частью чернильной камеры 100. Канал 150 ввода чернил выполнен с возможностью введения чернил во внутренний участок чернильной камеры 100 при изготовлении чернильного картриджа 10. После того как чернильная камера 100 заполнена чернилами, канал для ввода чернил 150 закрывается путем размещения заглушки в канале 150 для ввода чернил.

Светопропускающий участок 140 располагается на передней поверхности 41 рамы 50 и проходит от чернильной камеры 100. Количество чернил, содержащихся в чернильной камере, оптически или визуально обнаруживается через светопропускающий участок 140. Светопропускающий участок 140 составляет единое целое с рамой 50 и сформирован из того же материала, что и рама 50, например, светопропускающий участок 140 сформирован из светопропускающего полимерного материала, чтобы свет мог проходить через него.

Светопропускающий участок 140 выступает наружу из центральной части передней поверхности 41 основного корпуса 20 в направлении, противоположном от чернильной камеры 100. Светопропускающий участок 140 разделен пятью прямоугольными стенками и имеет форму, по существу, полой коробки. Например, светопропускающий участок 140 разделен передней стенкой 140a, парой боковых стенок 140b, верхней стенкой 140c и нижней стенкой 140d. Передняя стенка 140a проходит параллельно передней поверхности 41 и отстоит от передней поверхности 41 на заданное расстояние. Пара боковых стенок 140b соединена с передней поверхностью 41 и передней стенкой 140a, верхняя стенка 140c соединена с верхними концами передней стенки 140a и боковыми стенками 140b, и нижняя стенка 140d соединена с нижними концами передней стенки 140a и боковыми стенками 140b. Кроме того, ширина передней стенки 140a меньше, чем ширина передней поверхности 41.

Светопропускающий участок 140 может быть выполнен так, чтобы находиться между светоизлучающим элементом (не показан) и светоприемным элементом (не показан) оптического датчика (не показан), например фотопрерывателем, установленным на записывающем устройстве. Свет, испускаемый светоизлучающим элементом, проходит через боковые стенки 140b и принимается светоприемным элементом.

Светопропускающий участок 140 имеет внутреннее пространство 142, сформированное в нем, которое образовано передней стенкой 140a, боковыми стенками 140b, верхней стенкой 140c и нижней стенкой 140d. Отсутствует стенка, расположенная между внутренним пространством 142 и чернильной камерой 100, и внутреннее пространство 142 приспособлено находиться в сообщении по текучей среде с внутренней частью чернильной камеры 100. Участок 72 блокировки сигнала лапки 70 способен избирательно входить во внутреннее пространство 142 и выходить из него на основании количества чернил в чернильной камере 100.

Лапка 70 используется при обнаружении количества чернил, содержащихся в чернильной камере 100. Лапка 70 содержит участок 72 блокировки сигнала на одном своем конце, и плавающий участок 73 на другом своем конце. Лапка 70 поддерживается с возможностью поворота на ребре 74, проходящем вертикально от центра по ширине внешней периферийной стенки 51. Удельный вес плавающего участка 73 меньше, чем удельный вес чернил, содержащихся в чернильной камере 100. В плавающем участке 73 сформирована полость, и она плавает в жидкости, благодаря чему плавающий участок 73 перемещается вверх и вниз на основании количества чернил в чернильной камере 100, и лапка 70 поворачивается на основании перемещения плавающего участка 73. Ребро 74 располагается на внешней периферийной стенке 51 вблизи угла передней поверхности 41 и нижней поверхности 44. Согласно фиг.6 ребро 74 содержит опорный участок 77, способный поддерживать лапку 70 с возможностью поворота.

Как показано на фиг. 4(a)-6, лапка 70 располагается так, что участок 72 блокировки сигнала располагается во внутреннем пространстве 142, когда в чернильной камере 100 содержится достаточное количество чернил. Например, участок 72 блокировки сигнала контактирует с нижней стенкой 140d светопропускающего участка 140 для поддержания участка 72 блокировки сигнала во внутреннем пространстве 142 светопропускающего участка. Кроме того, когда количество чернил в чернильной камере 100 меньше, чем заданное количество чернил, плавающий участок 73 перемещается вниз, и участок 72 блокировки сигнала перемещается из внутреннего пространства 142. Поэтому, достаточное ли количество чернил осталось в чернильной камере 100, обнаруживается путем наблюдения, располагается ли участок 72 блокировки сигнала во внутреннем пространстве 142. Например, оптический датчик, в частности фотопрерыватель, используется для определения, располагается ли участок 72 блокировки сигнала во внутреннем пространстве.

Как показано на фиг.7, участок впуска воздуха 80 содержит цилиндрическую камеру 55 для вмещения клапана, сформированную в передней поверхности 41 над светопропускающим участком 140. Камера 55 для вмещения клапана открыта наружу основного корпуса 20 на своем конце 82. Камера 55 для вмещения клапана проходит в направлении глубины основного корпуса 20 и находится в сообщении по текучей среде с внутренней частью чернильной камеры 100 на другом своем конце.

Участок 80 впуска воздуха также содержит клапанный механизм для избирательного открывания и закрывания пути, идущего от конца 82 камеры 55 для вмещения клапана к внутренней части чернильной камеры 100. Например, участок 80 впуска воздуха содержит клапанный элемент 87, пружину 86, уплотнительную деталь 83 и колпачок 85. Клапанный элемент 87 приспособлен скользить в направлении глубины основного корпуса 20 в камере 55 для вмещения клапана. Клапанный элемент 87 содержит крышку 88 и стержень 84. Колпачок 85 присоединен к внешнему краю конца 82 камеры 55 для вмещения клапана, причем между ними располагается уплотнительная деталь 83. В колпачке 85 и уплотнительной детали 83 сформированы сквозные отверстия. Когда колпачок 85 и уплотнительная деталь 83 присоединены к внешнему краю конца 82, канал 81 для пропускания воздуха формируется сквозными отверстиями, и внутренняя и внешняя части камеры 55 для вмещения клапана находятся в сообщении по текучей среде через канал 81 для пропускания воздуха. Стержень 84 вставлен в канал 81 для пропускания воздуха, и диаметр стержня 84 меньше, чем диаметр канала 81 для пропускания воздуха, вследствие чего зазор, позволяющий воздуху течь, формируется между стержнем 84 и внутренними стенками канала 81 для пропускания воздуха. Стержень 84 выступает наружу от центра крышки 88 через канал 81 для пропускания воздуха.

Когда клапанный элемент 87 скользит в камере 55 для вмещения клапана, крышка 88 скользит между положением, в котором крышка 88 контактирует с уплотнительной деталью 83, и положением, в котором крышка 88 отделена от уплотнительной детали 83. Когда крышка 88 контактирует с уплотнительной деталью 83, канал 81 для пропускания воздуха закрыт, и, когда крышка 88 отделена от уплотнительной детали 83, канал для пропускания воздуха 81 открыт.

В камере 55 для вмещения клапана, пружина 86 поджимает или смещает клапанный элемент 87 в направлении закрывания пути, проходящего изнутри камеры 55 для вмещения клапана наружу камеры 55 для вмещения клапана, тем самым заставляя крышку 88 контактировать с уплотнительной деталью 83. Когда стержень 84 прижимается к камере 55 для вмещения клапана, крышка 88 клапанного элемента 87 отделяется от уплотнительной детали 83, противодействуя движущей силе пружины 86. Соответственно, путь, проходящий изнутри камеры 55 для вмещения клапана наружу камеры 55 для вмещения клапана, открывается, и устанавливается сообщение между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 через участок 80 впуска воздуха. Когда воздух втекает в чернильную камеру 100 и вытекает из нее через участок 80 впуска воздуха, давление внутри чернильной камеры 100 выравнивается с внешним давлением.

Как показано на фиг.7, участок 90 подачи чернил содержит цилиндрическую камеру 54 для вмещения клапана, сформированную в передней поверхности 41 под светопропускающим участком 140, и камера 54 для вмещения клапана открыта наружу основного корпуса на своем конце 92. Камера 54 для вмещения клапана проходит в направлении глубины основного корпуса 20 и находится в сообщении по текучей среде с внутренней частью чернильной камеры 100 на другом своем конце.

Участок 90 подачи чернил также содержит клапанный механизм для избирательного открывания и закрывания чернильного канала, идущего от конца 92 камеры 54 для вмещения клапана во внутренний участок чернильной камеры 100. Участок 90 подачи чернил содержит клапанный элемент 97, пружину 96, уплотнительную деталь 93 и колпачок 95.

Колпачок 95 присоединен к внешнему краю конца 92 камеры 54 для вмещения клапана, причем между ними располагается уплотнительная деталь 93. В колпачке 95 и уплотнительной детали 93 сформированы сквозные отверстия. Когда колпачок 95 и уплотнительная деталь 93 присоединены к внешнему краю конца 92 камеры 54 для вмещения клапана, сквозные отверстия образуют канал 91 для подачи чернил, и канал для подачи чернил 91 соединяет внутреннюю часть и внешнюю часть камеры 54 для вмещения клапана. Трубка вставлена в канал 91 для подачи чернил, когда чернильный картридж 10 установлен на части 276 установки картриджа.

В камере 54 для вмещения клапана пружина 96 поджимает или смещает клапанный элемент 97 в направлении закрывания чернильного канала, в результате чего клапанный элемент 97 контактирует с уплотнительной деталью 93, и сообщение между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 блокируется. Когда трубка вставлена в канал 91 для подачи чернил, трубка толкает клапанный элемент 97, и клапанный элемент 97 отделяется от уплотнительной детали 93, противодействуя движущей силе пружины 96, и канал 91 для подачи чернил открывается. Соответственно, устанавливается сообщение между внутренней частью чернильной камеры 100 и внешней частью основного корпуса 20 через участок 90 подачи чернил, и чернила в чернильной камере 100 поступают по трубке в записывающее устройство 250.

Углубленный участок 59 сформирован на верхней поверхности 43 рамы 50, и углубленный участок 60 сформирован на нижней поверхности 44 рамы 50. Углубленные участки 59 и 60 сцепляются с выступающими полосками 210 и 211 (показанными на фиг.8) соответственно, сформированными на внутренней поверхности покрывающей детали 22, когда задний участок 20b основного корпуса 20 покрыт покрывающей деталью 22. Выступающая полоска 210 подогнана к углубленному участку 59, и выступающая полоска 211 подогнана к углубленному участку 60, для обеспечения надежного сцепления между задним участком 20b и покрывающей деталью 22.

Как показано на фиг.6, камера 110 для вмещения пружины сформирована на передней поверхности 41 над камерой 55 для вмещения клапана, и камера 111 для вмещения пружины сформирована на передней поверхности 41 под камерой 54 для вмещения клапана. Камеры 110 и 111 для вмещения пружины являются, по существу, цилиндрическими камерами, проходящими от передней поверхности 41 к чернильной камере 100, благодаря чему по меньшей мере задние участки камер 110 и 111 для вмещения пружины, соответственно, образуют часть передней поверхности 41. Согласно фиг.8 витые пружины 23 и 24 располагаются в камерах 110 и 111 для вмещения клапана соответственно. Например, каждая из витых пружин 23 и 24 присоединена к передней поверхности 41 на одном конце и присоединена к подвижной детали 21 на другом конце. В частности, витые пружины 23 и 24 присоединены к передней поверхности 41 и подвижной детали 21 посредством прямого контакта между витыми пружинами 23 и 24 и передней поверхностью 41 и подвижной деталью 21 или посредством косвенного контакта между витыми пружинами 23 и 24 и передней поверхностью 41 и подвижной деталью 21, т.е. через посредством, по меньшей мере, одного другого элемента, расположенного между витыми пружинами 23 и 24 и передней поверхностью 41 и подвижной деталью 21. Витые пружины 23 и 24 приспособлены упруго отжимать подвижную деталь 21 в сторону от передней поверхности 41 путем приложения силы сдвига к подвижной детали 21. Кроме того, чтобы стабильно и равномерно отжимать подвижную деталь 21, камера 110 для вмещения пружины и
