Устройство записи изображения, способ записи изображения, устройство обработки изображения, способ обработки изображения и программа

Устройство записи изображения, способ записи изображения, устройство обработки изображения, способ обработки изображения и программа

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству записи изображения и способу записи изображения для записи данных снятого изображения. Кроме того, настоящее изобретение относится к устройству обработки изображения и способу обработки изображения для выполнения обработки определения по содержанию изображения данных снятого изображения. Кроме того, настоящее изобретение относится к программам, выполняемым устройством записи изображения и устройством обработки изображения.

Уровень техники

В области устройств формирования изображения, таких как цифровая фотокамера, широкое распространение получила цифровая фотокамера, предназначенная для детектирования улыбки субъекта, такого как человек, с последующим автоматическим выполнением съемки и записи (ниже называется «съемка/запись»),

Например, в патентном документе 1 (публикация №2006-217478, находящаяся на экспертизе заявки на японский патент) описана структура автоматического определения множества изображений, которые формируют панорамное изображение, путем расчета величины движения устройства съемки изображения, используя результат детектирования, выводимый из гироскопического модуля или модуля GPS (Глобальная система навигации), предусмотренного в устройстве съемки изображения, с последующей съемкой/записью изображения.

Такая конструкция имеет функцию автоматического определения содержания изображения, соответствующего для съемки/записи, когда съемка/запись выполняется автоматически.

Сущность изобретения

Для облегчения понимания предположим состояние, в котором устройство формирования изображения установлено в неподвижной точке и выполняет съемку с помощью функции автоматической съемки на основе описанного выше детектирования улыбки. В этом случае снимают/записывают изображение, имеющее аналогичное содержание: субъекта с улыбающимся лицом многократно снимают в одной и той же композиции до тех пор, пока субъект, такой как человек, не изменится преднамеренно.

В соответствии с патентным документом 1, изображения, имеющие различное содержание, могут быть автоматически сняты/записаны на основе величины движения устройства съемки изображения. Для получения изображения, из которого формируют панорамное изображение, конструкция в соответствии с патентным документом 1 определенно является эффективной, но она не годится для обычной съемки/записи субъекта, такого как человек, с получением другого, кроме панорамного, изображения, поскольку эта конструкция зависит только от величины движения устройства съемки изображения.

В соответствии с этим, настоящее изобретение направлено на создание конструкции, которая определяет содержание изображения, для предотвращения получения избыточного изображения аналогичного содержания.

Устройство записи изображения в соответствии с вариантом воплощения настоящего изобретения включает в себя: модуль формирования изображения, предназначенный для получения данных снятого изображения путем съемки; средство определения конфигурации изображения, предназначенное для определения соответствующей конфигурации изображения на основе содержания изображения данных снятого изображения; средство управления получением конфигурации изображения, предназначенное для выполнения управления получением конфигурации изображения, для получения данных снятого изображения для содержания изображения, имеющего соответствующую конфигурацию изображения, определенную средством определения конфигурации изображения; средство съемки/записи, предназначенное для записи данных снятого изображения на носителе записи в моменты времени, когда данные снятого изображения содержания изображения, имеющего соответствующую конфигурацию изображения, будут получены в результате выполнения управления получением конфигурации изображения; средство содержания информации истории съемки, предназначенное для содержания информации истории съемки, которая представляет собой информацию о конфигурации изображения соответствующих частей данных снятого изображения, записанных средством съемки/записи; средство определения исчерпания конфигурации изображения, предназначенное для определения, были ли данные снятого изображения для содержания изображения, имеющего соответствующую конфигурацию изображения, такую же, как соответствующая конфигурация изображения, определенная средством определения конфигурации изображения, записаны заданное количество раз, путем обращения к информации истории съемки; и средство установки записи, предназначенное для предотвращения записи средством съемки/записи данных снятого изображения содержания изображения, имеющего соответствующую конфигурацию изображения, которая была определена как конфигурация, которая была записана заданное количество раз, средством определения исчерпания конфигурации изображения.

Здесь конфигурация изображения означает состояние определенных элементов, определяющих содержание изображения в кадре, или содержание изображения, которое фактически формируют в соответствии с состоянием определенных элементов, как описано ниже.

В описанной выше структуре конфигурацию изображения, которую рассматривают как соответствующую (соответствующую конфигурацию изображения), определяют на основе содержания изображения данных снятого изображения. Затем содержание изображения данных снятого изображения, имеющее заданную соответствующую конфигурацию изображения, получают фактически, при этом данные снятого изображения могут быть записаны. Таким образом, изображение, имеющее предпочтительное содержание изображения, может быть автоматически снято/записано.

При съемке данных изображения, имеющих такую же конфигурацию изображения, как определенная конфигурация соответствующего изображения, которая была записана заданное количество раз, данные снятого изображения, имеющие заданную соответствующую конфигурацию изображения, не записывают.

Таким образом, в соответствии с вариантом воплощения настоящего изобретения, когда автоматически записывают снятые изображения, имеющие предпочтительное содержание изображения, может быть предотвращена запись множества изображений, имеющих аналогичную конфигурацию изображения.

Краткое описание чертежей

На фиг.1А и 1В иллюстрируется сравнение двух частей содержания изображения, которые могут быть определены как имеющие такую же конфигурацию изображения, что и у изображения, полученного в результате съемки;

на фиг.2 иллюстрируется пример основной структуры блока определения конфигурации изображения в соответствии с вариантом воплощения;

на фиг.3 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки, выполняемой блоком определения конфигурации изображения, представленным на фиг.2;

на фиг.4 показана блок-схема последовательности операций, иллюстрирующая другой пример процедуры обработки, выполняемой блоком определения конфигурации изображения, показанным на фиг.2;

на фиг.5 иллюстрируется цифровая фотокамера и головка панорамирования/наклона, включенная в систему формирования изображения в соответствии с вариантом воплощения;

на фиг.6А и 6В схематично иллюстрируется пример движений в направлении панорамирования и наклона цифровой фотокамеры, закрепленной на головке панорамирования/наклона в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.7 показана блок-схема, иллюстрирующая пример внутренней конструкции цифровой фотокамеры, включенной в систему формирования изображения в соответствии с вариантом воплощения;

на фиг.8 показана блок-схема, иллюстрирующая пример внутренней конструкции головки панорамирования/наклона, включенной в систему формирования изображения в соответствии с вариантом воплощения;

на фиг.9 показана блок-схема, иллюстрирующая пример внутренней структуры системы формирования изображения в соответствии с вариантом выполнения;

на фиг.10 показана блок-схема, иллюстрирующая пример внутренней структуры модуля определения конфигурации изображения, показанной на фиг.9;

на фиг.11 иллюстрируется пример правила самой основной автоматической съемки/записи, относящейся к определению конфигурации изображения в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.12 показана принципиальная иллюстрация примера операций автоматической съемки/записи системы формирования изображения, когда положения панорамирования и наклона приняты как элемент формирования конфигурации изображения;

на фиг.13 иллюстрируется пример автоматической съемки/записи, когда отдельный результат распознавания принят как элемент формирования конфигурации изображения;

на фиг.14 иллюстрируется пример автоматической съемки/записи, когда результат детектирования улыбки принят как элемент формирования конфигурации изображения;

на фиг.15 иллюстрируется пример автоматической съемки/записи, когда положение субъекта в кадре принято как элемент формирования конфигурации изображения;

на фиг.16 иллюстрируется пример автоматической съемки/записи, когда ориентация лица субъекта, детектируемого с помощью детектирования по ориентации лица, принят как элемент формирования конфигурации изображения;

на фиг.17 иллюстрируется пример автоматической съемки/записи, когда множество субъектов, присутствующих в кадре, принято как элемент формирования конфигурации изображения;

на фиг.18 иллюстрируется пример автоматической съемки/записи, когда размер субъекта в кадре принят как элемент формирования конфигурации изображения;

на фиг.19 иллюстрируется первый пример изменения алгоритма определения конфигурации изображения;

на фиг.20 иллюстрируется второй пример изменения алгоритма определения конфигурации изображения;

на фиг.21 иллюстрируется третий пример изменения алгоритма определения конфигурации изображения;

на фиг.22 иллюстрируется четвертый пример изменения алгоритма определения конфигурации изображения;

на фиг.23 иллюстрируется пример структуры информации истории съемки в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.24 иллюстрирует другой пример структуры информации истории съемки в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.25 иллюстрируется другой пример структуры информации истории съемки в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.26 показана блок-схема последовательности операций, иллюстрирующая первый пример процедуры обработки для автоматической съемки/записи в системе формирования изображения в соответствии с вариантом воплощения;

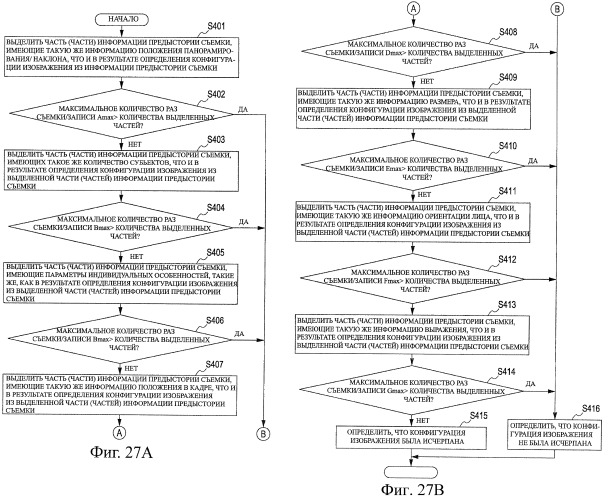

на фиг.27 А и В показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки определения исчерпанной конфигурации изображения в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.28 показана блок-схема последовательности операций, иллюстрирующая второй пример процедуры обработки для автоматической съемки/записи в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.29 показана блок-схема последовательности операций, иллюстрирующая третий пример процедуры обработки для автоматической съемки/записи в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.30 показана блок-схема последовательности операций, иллюстрирующая четвертый пример процедуры обработки для автоматической съемки/записи в системе формирования изображения в соответствии с вариантом воплощения;

на фиг.31 иллюстрируется пример структуры таблицы индивидуальной регистрации;

на фиг.32 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки для сознательной съемки/записи основного субъекта;

на фиг.33 иллюстрируется пример структуры блока определения конфигурации изображения, который выполнен с возможностью удалять информацию истории съемки;

на фиг.34 иллюстрируется сравнение значений ускорения, детектируемых датчиком ускорения в неподвижном состоянии и в состоянии, в котором цифровую фотокамеру принудительно перемещают;

на фиг.35 иллюстрируется пример структуры значений ускорения, детектируемых датчиком ускорения, когда положением цифровой фотокамеры управляют с помощью головки панорамирования/наклона;

на фиг.36 показана блок-схема последовательности операций, иллюстрирующая пример процедуры обработки для сброса информации истории съемки, выполняемой модулем управления сбросом, который показан на фиг.33;

на фиг.37 показана блок-схема, иллюстрирующая другой пример внутренней структуры системы формирования изображения в соответствии с вариантом воплощения;

на фиг.38 показана блок-схема, иллюстрирующая другой пример внутренней структуры системы формирования изображения в соответствии с вариантом воплощения;

на фиг.39 показана блок-схема, иллюстрирующая пример применения блока определения конфигурации изображения в другом варианте воплощения, кроме системы формирования изображения;

на фиг.40 показана блок-схема, иллюстрирующая пример применения блока определения конфигурации изображения в другом варианте воплощения, кроме системы формирования изображения;

на фиг.41 показана блок-схема, иллюстрирующая пример применения блока определения конфигурации изображения в другом варианте воплощения, кроме системы формирования изображения;

на фиг.42 показана блок-схема, иллюстрирующая пример структуры устройства редактирования, соответствующего устройству формирования изображения, показанному на фиг.41;

на фиг.43 показана блок-схема, иллюстрирующая пример применения блока определения конфигурации изображения в другом варианте воплощения, кроме системы формирования изображения; и

на фиг.44 показана блок-схема, иллюстрирующая пример структуры устройства печати, соответствующего устройству формирования изображения, показанному на фиг.41.

Подробное описание изобретения

Ниже, в описании лучшего режима выполнения изобретения (ниже называется вариант воплощения) используются следующие термины: композиция, кадр, угол обзора, угол съемки изображения и конфигурация изображения.

"Композиция" также называется кадрированием и представляет собой состояние положения (включающего в себя размер и ориентацию) субъекта в кадре.

"Кадр" представляет собой область определенной протяженности, соответствующую одному экрану, в пределах которой размещается изображение и которая обычно имеет прямоугольную внешнюю форму с длинной вертикальной стороной или длинной горизонтальной стороной.

"Угол обзора" также называется углом степени увеличения изображения и представляет собой угол, определяющий протяжность кадра, определенную положением линз регулирования степени увеличения в оптической системе устройства формирования изображения. Обычно угол обзора зависит от фокусного расстояния оптической системы формирования изображения и размера плоскости формирования изображения (датчик изображения или пленка). Здесь элемент, изменяющийся в зависимости от фокусного расстояния, называется углом обзора.

"Угол обзора съемки" представляет собой угол, определенный кадром изображения, полученного в результате съемки с помощью устройства формирования изображения, установленного в фиксированном положении, при этом протяженность определяется углом в направлении панорамирования (в горизонтальном направлении) и углом в направлении наклона (в вертикальном направлении) (углом возвышения и углом снижения) в дополнение к описанному выше углу обзора.

Например, «композиция» означает состояние расположения субъекта, присутствующего в кадре, определенном углом обзора съемки.

"Конфигурация изображения" включает в себя описанную выше композицию и представляет собой состояние определенного элемента, определяющего содержание изображения в кадре или содержание изображения, фактически сформированного в соответствии с состоянием этого определенного элемента.

Например, предположим, что существуют два изображения, и каждое из них имеет один и тот же субъект, представляющий собой одного и того же человека, и имеет одну и ту же композицию. В этом случае выражение человека как субъекта включено в элемент, формирующий содержание изображения. Кроме того, предположим, что в одном из этих двух изображений субъект улыбается, а в другом - не улыбается. В этом случае два изображения имеют одинаковую композицию, но разные конфигурации изображения.

Перед описанием структуры устройства в соответствии с вариантом воплощения будет описан эффект, получаемый с помощью варианта воплощения, со ссылкой на фиг.1А и 1В.

Описание приведено ниже со ссылкой на фиг.1А и 1В, с предположением, что устройство формирования изображения, такое как цифровая фотокамера, автоматически выполняет съемку и запись (ниже называется съемкой/записью) изображения, когда содержание изображения, получаемого в результате съемки, удовлетворяет заданному условию.

На фиг.1А иллюстрируется пример содержания изображения, полученного в результате съемки, то есть состояние, в котором три субъекта 301А, 301В и 301C присутствуют в кадре 300.

В таком случае, когда три субъекта детектируют с помощью устройства формирования изображения, удовлетворяется условие для съемки/записи, когда субъекты 301А, 301В и 301C равномерно расположены в вертикальном и горизонтальном направлениях внутри кадра 300 и когда размеры субъектов находятся в пределах заданного диапазона.

Изображение, показанное на фиг.1А, удовлетворяет такому условию. Таким образом, устройство формирования изображения снимает/записывает изображение с такой конфигурации изображения, при получении конфигурации изображения, показанной на фиг.1А.

Кроме того, предположим, что устройство формирования изображения после этого детектирует тех же субъектов 301А, 301В и 301C, показанных на фиг.1В. Содержание изображения, представленного на фиг.1В, будет другим, чем показано на фиг.1А в строгом значении, но удовлетворяет условию случая, когда детектируют трех субъектов. Таким образом, устройство формирования изображения снимает/записывает изображение, представленное на фиг.1В.

Как можно понять из приведенного выше описания, в случае, когда выполняют автоматическую съемку/запись, когда изображение удовлетворяет определенному условию содержания изображения, множество аналогичных изображений снимают до тех пор, пока содержание, включающее в себя субъект изображения, снятое устройством формирования изображения, не будет преднамеренно изменено. Такие снятые изображения не интересны для пользователя, который просматривает их. Кроме того, аналогичные изображения снимают/записывают избыточно и с напрасным расходом ресурсов, и, таким образом, впустую расходуется объем носителя записи.

В соответствии с этим, в варианте воплощения предложена структура, которая предотвращает избыточную съемку аналогичных изображений, как описано ниже.

На фиг.2 концептуально иллюстрируется пример самой основной структуры в соответствии с вариантом воплощения.

На фиг.2 иллюстрируется блок 200 определения конфигурации изображения. Блок 200 определения конфигурации изображения снимает данные изображения и выполняет обработку определения конфигурации изображения, и включает в себя модуль 201 определения конфигурации изображения и модуль 202 содержания истории, как показано на фиг.2.

В дополнение к блоку 200 определения конфигурации изображения здесь представлен модуль 203 использования результата определения. Модуль 203 использования результата определения выполняет заданную операцию, используя результат определения конфигурации изображения, полученный из блока 200 определения конфигурации изображения. Блок 200 определения конфигурации изображения управляет обработкой и операцией, выполняемой модулем 203 использования результата определения, в соответствии с результатом определения конфигурации изображения, полученным в ходе обработки определения конфигурации изображения блоком 200 определения конфигурации изображения.

Фактически, модуль 203 использования результата определения изменяется в зависимости от применения блока 200 определения конфигурации изображения, представленного на фиг.2. Например, когда блок 200 определения конфигурации изображения применяют для автоматической съемки/записи в устройстве формирования изображения, таком как цифровая фотокамера, модуль 203 использования результата определения используют как модуль съемки/записи для записи данных снятого изображения, имеющего содержание изображения, в соответствии с результатом определения конфигурации изображения, в устройстве формирования изображения.

В блоке 200 определения конфигурации изображения модуль 201 определения конфигурации изображения снимает данные изображения и выполняет обработку определения конфигурации изображения для определения конфигурации изображения, которая может быть получена из содержания изображения и которую можно рассматривать как соответствующую (соответствующую конфигурацию изображения) на основе содержания изображения снятых данных изображения. Затем получают информацию результата определения для процесса определения конфигурации изображения.

Процесс определения конфигурации изображения, выполняемый модулем 201 определения конфигурации изображения, может быть реализован, когда CPU (ЦПУ, центральное процессорное устройство) или тому подобное выполняет программу. Таким образом, процесс определения конфигурации изображения может быть реализован с помощью программных средств. В соответствии с необходимостью, обработка сигнала изображения может выполняться одновременно с использованием программных средств или аппаратных средств.

Как описано выше, модуль 203 использования результата определения выполняет заданную операцию в соответствии с определением конфигурации изображения под управлением модуля 201 определения конфигурации изображения, в соответствии с результатом определения конфигурации изображения, и выполняет заданную операцию, используя информацию результата определения конфигурации изображения.

Например, предположим, что модуль 203 использования результата определения представляет собой описанный выше модуль съемки/записи. В этом случае, модуль 201 определения конфигурации изображения управляет модулем 203 использования результата для получения содержания изображения для данных снятого изображения, имеющих соответствующую конфигурацию изображения, в соответствии с результатом определения обработки определения конфигурации изображения, и затем позволяет модулю 203 использования результата определения выполнить съемку/запись в момент времени, когда получают соответствующую конфигурацию изображения.

Кроме того, после завершения операции модуля 203 использования результата определения, отражающей результат определения конфигурации изображения, как описано выше, модуль 201 определения конфигурации изображения обеспечивает возможность для модуля 202 содержания предыстории сохранять и считывать информацию результата определения, используемую в этот момент времени (информация использования результата определения). В соответствии с этим набор информации использования результата определения, содержащийся в модуле 202 содержания предыстории, формирует информацию предыстории использования результата определения.

На фиг.3 иллюстрируется пример процедуры обработки, выполняемой блоком 200 определения конфигурации изображения, показанным на фиг.2. В следующем описании соответствующие этапы выполняют с помощью модуля 201 определения конфигурации изображения в блоке 200 определения конфигурации изображения.

На этапе S101 модуль 201 определения конфигурации изображения начинает съемку данных изображения.

На этапе S102 модуль 201 определения конфигурации изображения выполняет описанную выше обработку определения конфигурации изображения, используя данные снятого изображения. В соответствии с этим, модуль 201 определения конфигурации изображения получает как результат определения (результат определения конфигурации изображения) информацию, обозначающую состояние заданного параметра (элемента формирования конфигурации изображения), для удовлетворения условия в соответствующей конфигурации изображения.

На этапе S103 модуль 201 определения конфигурации изображения управляет модулем 203 использования результата определения, таким образом, что отражается результат определения конфигурации изображения, полученный на этапе S102. Например, когда модуль 203 использования результата определения представляет собой описанный выше модуль съемки/записи, модуль 201 определения конфигурации изображения управляет модулем съемки/записи, таким образом, чтобы получить содержание изображения для конфигурации изображения, полученной как результат определения.

На этапе S104 модуль 201 определения конфигурации изображения получает информацию предыстории использования результата определения путем считывания ее из модуля 202 содержания предыстории. На этапе S105 модуль 201 определения конфигурации изображения сравнивает результат определения конфигурации изображения, полученной на этапе S102, с частями информации использования результата определения, формирующей информацию предыстории использования результата определения. Результат определения конфигурации изображения, сравниваемой здесь, может включать в себя результат операции в соответствии с управлением на этапе S103 и информацию (параметры), обозначающие состояние различных элементов установки, полученных модулем 203 использования результата определения, в дополнение к информации, соответствующей самому результату определения, полученному в процессе определения конфигурации изображения на этапе S102. Например, в описанном выше модуле съемки/записи параметры могут представлять собой информацию установки фотокамеры, такие как положение линз регулировки степени увеличения (угол обзора), апертура, скорость затвора и баланс белого.

Затем, на основе результата сравнения на этапе S105 модуль 201 определения конфигурации изображения определяет на этапе S106 была ли исчерпана конфигурация изображения, обозначенная по результату определения, полученному на этапе S102.

Здесь "исчерпанный" означает, что модуль 203 использования результата определения выполнил завершение операции, используя результат определения конфигурации изображения, имеющего одно и то же содержание, заданное количество раз.

Как следует понимать из приведенного выше описания, информация использования результата определения, которая формирует информацию использования результата определения, содержащуюся в модуле 202 содержания предыстории, обозначает результат определения конфигурации изображения, которую использовали в модуле 203 использования результата определения для окончания заданной операции. Таким образом, в результате сравнения на этапе S105, если количество частей информации использования результата определения, имеющих одно и то же содержание (или имеющих аппроксимацию в пределах заданного диапазона), что и результат определения конфигурации изображения, полученный на этапе S102, будет равно или больше, чем описанное выше заданное количество раз, на этапе S106 получают положительный результат определения.

С другой стороны, в качестве результата сравнения на этапе S105, если количество частей информации использования результата определения, имеющей то же содержание (или имеющей аппроксимацию в пределах заданного диапазона), что и результат определения для конфигурации изображения, полученной на этапе S102, меньше, чем описанное выше заданное количество раз, получают отрицательный результат определения на этапе S106.

Если на этапе S106 определяют, что конфигурация изображения не была исчерпана, и получают отрицательный результат определения, обработка переходит на этап S107, где модуль 201 определения конфигурации изображения передает инструкцию в модуль 203 использования результата определения для окончания операции, исполняемой с помощью управления на этапе S103. В соответствии с этим, модуль 203 использования результата определения заканчивает работу, обеспечивая, таким образом, отражение результата операции, по которому была определена конфигурация изображения на этапе S102. Например, когда модуль 203 использования результата определения представляет собой описанный выше модуль съемки/записи, модуль 201 определения конфигурации изображения предоставляет инструкции, для записи снятых данных изображения как инструкции об окончании операции на этапе S107. В ответ на эти инструкции модуль съемки/записи выполняет операцию записи данных снятого изображения, полученных в этот момент времени, то есть данных снятого изображения, которые были получены в этот момент времени в результате управления на этапе S103 и которые имеют содержание изображения в соответствии с заданной конфигурацией изображения на носителе записи. В соответствии с этим, операция записи данных изображения для конфигурации изображения в соответствии с результатом определения на носителе записи будет закончена.

После окончания операции модуля 203 использования результата определения модуль 201 определения конфигурации изображения обновляет информацию предыстории использования результата определения, содержащуюся в модуле 202 содержания предыстории. Таким образом, модуль 201 определения конфигурации изображения регистрирует информацию, обозначающую результат определения, полученную на этапе S102, как новую информацию использования результата определения, в информации предыстории использования результата определения. Информация использования результата определения может включать в себя информацию об описанных выше параметрах, которые установлены в модуле 203 использования результата определения, в соответствии с управлением на этапе S103.

С другой стороны, если на этапе S106 определяют, что конфигурация изображения была исчерпана, и был получен положительный результат определения, этапы S107 и S108 не выполняют, и обработка возвращается на этап S102, где выполняют процесс определения конфигурации изображения.

В соответствии с этой обработкой, если состояние, в котором не возникают существенные изменения в конфигурации изображения снятых данных изображения, продолжается после этого, на этапе S106 получают положительный результат определения, таким образом, что модуль 203 использования результата определения не заканчивает и не устанавливает операцию, в которой отражается результат определения. Другими словами, результат определения модуль 203 использования результата определения не повторяет завершение операции в соответствии с результатом определения той же соответствующей конфигурации изображения больше, чем необходимо.

Если содержание изображения снятых данных изображения в некоторый момент изменяется, одновременно с этим получают результат определения в отношении соответствующей конфигурации изображения, в соответствии с новым содержанием изображения, даже в процессе определения конфигурации изображения на основе того же алгоритма. В это время получают отрицательный результат определения на этапе S106, таким образом, что будет выведен результат определения конфигурации изображения вокруг содержания нового изображения.

В примере, показанном на фиг.3, если на этапе S106 определяют, что конфигурация изображения была исчерпана, и получают положительный результат определения, обработка возвращается на этап S102 для выполнения обработки определения конфигурации изображения. В качестве альтернативы, обработка определения конфигурации изображения не может выполняться после этого. В этом случае, также, можно предотвратить выполнение и окончание модулем 203 использования результата определения операции, по которому определяют результат определения аналогичной конфигурации изображения больше, чем необходимое количество раз.

На фиг.4 иллюстрируется другой пример процедуры обработки, выполняемой блоком 200 определения конфигурации изображения, показанным на фиг.2. В этом примере также соответствующие этапы выполняют с помощью модуля 201 определения конфигурации изображения в блоке 200 определения конфигурации изображения.

Этапы S201-S206 и этапы S208 и S209 на фиг.4 являются теми же, что и этапы S101-S108 на фиг.3.

Следует отметить, что в процедуре обработки, показанной на фиг.4, если положительный результат определения будет получен в процессе определения, была ли исчерпана конфигурация изображения на этапе S206, выполняют этап S207 и затем обработка возвращается на этап S202.

В этом примере модуль 201 определения конфигурации изображения имеет множество алгоритмов для обработки определения конфигурации изображения (алгоритмы определения конфигурации изображения), соответствующим образом выбирает один из алгоритмов определения конфигурации изображения и может выполнить обработку определения конфигурации изображения на основе выбранного алгоритма определения конфигурации изображения.

Затем на этапе S207 модуль 201 определения конфигурации изображения меняет алгоритм определения конфигурации изображения, который был установлен в данный момент времени, на другой алгоритм определения конфигурации изображения. В соответствии с этим, когда обработка возвращается на этап S202, выполняют обработку определения конфигурации изображения на основе других алгоритмов определения конфигурации изображения.

В структуре, показанной на фиг.2, постоянно получают исчерпанную конфигурацию изображения как результат определения, если только не произойдет существенное изменение в содержании изображения (например, изменение субъекта), получаемом в модуле 201 определения конфигурации изображения.

С другой стороны, если алгоритм определения конфигурации изображения меняют в соответствии с получением результата определения исчерпанной конфигурации изображения, как показано на фиг.4, модуль 203 использования результата определения может выполнять операцию путем отражения соответствующей конфигурации изображения, отличающейся от предыдущей конфигурации, даже если в содержании изображения данных снятого изображения не произошло существенного изменения.

Например, когда модуль 203 использования результата определения представляет собой модуль съемки/записи, множество снятых изображений, в которых отображаются результаты определения различных конфигураций изображения, могут быть записаны, даже если в содержании изображения данных изображения, полученных в результате съемки, не произошло существенного изменения.

Далее приведено описание системы формирования изображения, включающей в себя цифровую фотокамеру и головку панорамирования/наклона, на которой установлена цифровая фотокамера, как более конкретный пример применения структуры для определения конфигурации изображения, описанной со ссылкой на фиг.2-4. Система формирования изображения в соответствии с данным вариантом воплощения выполнена с возможностью съемки/записи неподвижного изображения, имеющего содержание изображения, в котором отражается определенная конфигурация изображения.

На фиг.5 показан вид спереди, иллюстрирующий пример внешней структуры системы формирования изображения в соответствии с данным вариантом воплощения.

Как показано на фиг.5, система формирования изображения в данном варианте воплощения включает в себя цифровую фотокамеру 1 и головку 10 панорамирования/наклона.

Цифровая фотокамера 1 выполнена с возможностью генерирования данных неподвижного изображения на основе света, формирующего изображения, полученного путем съемки с помощью модуля 3 объектива, предусмотренного на панели, расположенной на передней стороне основного корпуса, и сохранения данных неподвижного изображения на носителе записи, установленном внутри. Таким о
