Способ определения параметров движения воздушных объектов в обзорных радиолокаторах за счет использования когерентных свойств отраженных сигналов

Способ определения параметров движения воздушных объектов в обзорных радиолокаторах за счет использования когерентных свойств отраженных сигналов

Иллюстрации

Показать все

Реферат

Изобретение относится к области радиолокационного обнаружения объектов и измерения параметров их движения в радиолокационных станциях (радиолокаторах), осуществляющих последовательный круговой обзор пространства.

Известен способ определения параметров движения воздушных объектов в обзорных радиолокаторах за счет использования когерентных свойств отраженных сигналов [1, с.303], основанный на выполнении следующих операций.

1. Прием отраженного сигнала от воздушного объекта (ВО) в процессе кругового обзора воздушного пространства, причем отраженный сигнал имеет вид:

где G[β_во-β(t_n)] - текущее значение характеристики направленности антенны (ХНА) в направлении на ВО в момент времени t_n=nT_и, n - номер периода повторения импульсов Т_и радиолокатора, в котором осуществлен прием отраженного сигнала; - число импульсов, принимаемых за один круговой обзор; int{·} - символ вычисления целого значения числа в фигурных скобках {·}; Т_обз - период обзора пространства по азимуту, β_во - истинный азимут воздушного объекта, находящегося на дальности r_k=kΔr, т.е. находящегося в k-м элементе разрешения по дальности Δr; - текущее азимутальное положение максимума (центра) ХНА в момент времени t_n; V_r - радиальная составляющая вектора скорости ВО; V_τ - тангенциальная составляющая вектора скорости ВО; I - число рассеивающих центров (РЦ) на поверхности ВО; i - номер РЦ - комплексное значение аддитивной суммы внешних шумов (помех), внутренних шумов приемника и шумов квантования принятого сигнала в k-м элементе разрешения по дальности в момент времени t_n; U_i - амплитуда отражения зондирующего сигнала от i-го РЦ; Ψ_i - фаза переотражения радиоимпульса от i-го РЦ в совокупности с начальной фазой излучения зондирующего сигнала; t_i - время, учитывающее частную задержку сигнала при отражении от i-го РЦ поверхности ВО (учет разных наклонных дальностей до разных РЦ); верхний или нижний индекс «k» обозначает принадлежность параметра к k-му элементу разрешения по дальности.

2. Регистрация квадратурных составляющих принятого сигнала, вычисление его комплексной формы и запись в оперативное запоминающее устройство (ОЗУ) радиолокатора.

3. Измерение времени запаздывания t_з1 принятого сигнала (1) и определение дальности до ВО R₁ при первом обзоре пространства по формуле

где с - скорость распространения радиоволн.

4. Определение дальности до ВО R₂ при втором обзоре пространства и расчет значения радиальной скорости объекта по формуле

5. Вычисление величины изменения азимута Δβ, которое определяет разность двух угловых положений ВО при втором β₂ и первом β₁ обзорах пространства по формуле

6. Определение тангенциальной скорости V_τ ВО по вычисленным величинам Δβ, t_з1 и t_з2 (теорема косинусов):

7. Расчет полного вектора скорости (линейной скорости) ВО по формуле

8. Расчет курсового угла ВО по формуле

При этом точность оценки радиальной скорости V_r движения ВО определяется выражением [2, с.278]

где τ_и - длительность зондирующего радиоимпульса; q - отношение сигнал/шум в приемном устройстве радиолокатора.

Для траектории объекта, движущегося с ускорением при m равнодискретных и равноточных измерениях, точность оценки тангенциальной скорости движения V_τ можно определить по формуле [2, с.268-278]

Анализ представленных выражений показывает, что для получения приемлемой точности оценивания скоростных параметров движения ВО (радиальной и тангенциальной скорости) необходимо провести не менее 5-6 измерений дальности, что при круговом обзоре (обзоре пространства по азимуту) занимает продолжительное время. А при экономии времени на измерение точность оценок параметров движения становится низкой.

Для повышения точности определения параметров движения ВО при фиксированном времени обзора пространства и для уменьшения времени измерений при заданной точности оценки параметров движения был предложен усовершенствованный способ определения параметров движения ВО в обзорных радиолокаторах за счет использования когерентных свойств отраженных объектами сигналов [3].

Способ [3] заключается в том, что с помощью обзорного радиолокатора в процессе кругового азимутального сканирования ХНА излучают в пространство зондирующие сигналы, принимают отраженные воздушным объектом сигналы, регистрируют квадратурные составляющие принимаемых сигналов, вычисляют их комплексную форму, записывают квадратурные составляющие принятых сигналов в ОЗУ, определяют дальность до объекта при каждом обзоре пространства по формуле (2), формируют в ОЗУ N матриц опорных сигналов (МОС) H_n размером Р×L, элементы которых рассчитывают по формуле

где - номер МОС, соответствующий номеру принятого в процессе обзора отраженного объектом сигнала; N_обз - количество принимаемых в процессе одного азимутального обзора отраженных объектом сигналов; и - соответственно значения подбираемых расчетом радиальной и тангенциальной составляющих линейной скорости ВО V_во; {·} - знак множества; ΔV_r и ΔV_τ - величины шагов дискретизации расчетных радиальной и тангенциальной составляющих линейной скорости ВО соответственно; - текущий номер для дискретного подбора ; L=V_{r max}/ΔV_r - количество расчетных значений скорости ; V_{r max} - максимально возможное значение радиальной скорости ВО; - текущий номер для дискретного подбора ; P=V_{τ max}/ΔV_τ - количество расчетных значений скорости ; V_{τ max} - максимально возможное значение тангенциальной скорости ; умножают каждый элемент n-й МОС H_n на соответствующий n-й комплексный принятый сигнал; формируют матрицу результирующих сигналов (МРС) Н_рез размером P×L путем суммирования одноименных (с равными индексами) элементов n-х МОС H_n после перемножения элементов с величинами соответствующих (по номеру n) принятых сигналов по формуле

вычисляют квадрат модуля каждого элемента МРС Н_рез, определяют в МРС Н_рез номер строки p₀ и столбца l₀, которым соответствует наибольшее значение квадрата модуля его элемента, т.е. квадрата модуля содержащегося в этом элементе комплексного числа; рассчитывают радиальную и тангенциальную составляющие скорости воздушного объекта по формулам: V_r=ΔV_rp₀ и V_τ=ΔV_τl₀.

Указанный способ обеспечивает более высокие точностные характеристики измерения радиальной и тангенциальной составляющих скорости движения воздушных объектов, а также снижение времени для измерения V_r и V_τ. Однако ему свойственны следующие существенные недостатки.

1) Способ предполагает сложение N принятых в процессе обзора сигналов для каждого k-го элемента разрешения по дальности. Однако существенный вклад в процесс измерения вносят только те сигналы, которые получены при радиолокационном контакте с объектом главного лепестка ХНА, т.е. число N матриц опорных сигналов должно быть существенно меньшим, чем число импульсов, излучаемых за один оборот антенны. При использовании всех сигналов, полученных за обзор, оценка скорости будет искажена шумами и сигналами других объектов, находящихся на той же дальности, но на другом азимуте. Поэтому используемое способом число МОС должно быть уточнено и обосновано.

2) Способ предполагает измерение параметров ВО на всевозможных азимутах и дальностях, однако подход к предоставлению информации о разных объектах в способе не представлен, что противоречит назначению (задачам) обзорных радиолокаторов.

3) Способ предполагает предварительное обнаружение объектов и ложных сигналов, хотя потенциально сам способ в соответствии со своей логикой и возможностями способен одновременно проводить обнаружение объектов и измерение параметров их движения.

4) Составляющие скорости представленным способом будут определяться и для тех импульсных объемов пространства, где объектов нет, поскольку максимальное значение один из элементов МРС будет иметь всегда. Это ведет к необоснованной перегрузке вычислительной системы радиолокатора и может быть использовано только в том случае, если в результате расчетов будет дополнительно решена задача обнаружения ВО в пределах всего пространства.

5) Способ предполагает сложение комплексных сигналов, т.е. когерентное сложение сигналов с учетом фазы, игнорируя рассмотрение и учет фазовых сдвигов, обусловленных отражениями от вращающихся элементов двигательных установок ВО. Следовательно, способ является ограниченно работоспособным и эффективным лишь в отношении ВО, у которых вращающиеся элементы двигателей отсутствуют (например, снаряд, воздушный шар, ракета).

6) Способ учитывает наличие только положительных скоростей и их составляющих и Однако ВО бывают удаляющимися и приближающимися, а также движущимися влево и вправо относительно линии визирования. А радиолокатор нуждается в измерении любых из указанных скоростей, в том числе и отрицательных.

7) Как в формуле, так и в описании прототипа [3] для дискретизации расчетных значений и используются переменные L и Р соответственно. Значит, расчет значений составляющих скорости ВО следовало бы проводить по формулам V_r=ΔV_rl₀ и V_τ=ΔV_τp₀, а не по формулам V_r=ΔV_rp₀ и V_τ=ΔV_τl₀, как указано в [3]. При использовании указанных в [3] формул оценки составляющих скорости будут неверными (ошибочными), подменяющими друг друга.

Задачей изобретения является совершенствование способа определения параметров движения воздушных объектов в обзорных радиолокаторах (за счет использования когерентных свойств отраженных сигналов) в интересах:

обеспечения одновременного решения задач обнаружения объектов и измерения параметров их движения для всего объема воздушного пространства, примыкающего к радиолокатору;

одинаково эффективного измерения параметров движения объектов, содержащих и не содержащих двигательные установки с вращающимися элементами;

обеспечения измерения скоростей объектов во всем объективно существующем диапазоне их изменения.

Для решения поставленной задачи предлагается определить минимальное дополнительное количество используемых отраженных сигналов для каждого азимутального положения, осуществлять низкочастотную фильтрацию отраженных сигналов перед их обработкой согласно основному содержанию способа, а также предусмотреть сравнение величин измеренных составляющих скоростей V_r и V_τ для смежных азимутальных положений антенны.

Обозначим необходимое число суммируемых (когерентно складываемых) сигналов переменной G. Для определения величины G рассмотрим время радиолокационного контакта основного лепестка ХНА с ВО, которое назовем временем накопления Т_н. Это время представляет собой отношение ширины Δθ_β основного лепестка ХНА радиолокатора по азимуту к угловой скорости вращения антенны ω_обз (в случае электронного сканирования - к угловой скорости перемещения луча ХНА в пространстве) при обзоре пространства

Тогда количество импульсов G, принимаемых за время контакта основного луча ХНА с ВО, можно определить по формуле

где int2{•} - символ проведения операции округления до ближайшего целого четного числа. Четность G востребована последующими операциями.

В типовых радиолокаторах обзора метрового диапазона ширина основного луча ХНА составляет величину порядка 8°, а период повторения импульсов Т_и составляет единицы миллисекунд. Значит, для Т_и=2,6 мс при скоростях вращения антенны 2, 4 или 6 оборотов в минуту (что соответствует периодам обзора Т_обз 30, 15 и 10 с) за время Т_н можно накопить соответственно 240, 120 или 85 импульсов.

Согласно предлагаемому способу для каждого n-го азимутального положения нормали антенны β(t_n) требуется накопить и записать в память ОЗУ G импульсов. Если бы ВО находился в азимутальном положении β(t_n), то есть в положении, которому соответствует положение нормали антенны при излучении n-го импульса, то пачка накапливаемых импульсов (всего их G) должна была бы начаться с импульса с номером (n-G/2), а заканчиваться она должна была бы импульсом с номером (n+G/2). Этими рассуждениями будем пользоваться для описания предлагаемого способа.

В соответствии с идеей предлагаемого способа все воздушное пространство, окружающее обзорный радиолокатор, предлагается разделить на дальностные и азимутальные элементы. Число дальностных элементов К определяется дальностью до ближней r_б и дальней r_д границ зоны обнаружения радиолокатора (фиг.1), а также величиной элемента разрешения по дальности Δr, что выражается зависимостью . Число азимутальных элементов одного обзора N_обз определяется числом импульсов, излучаемых за один обзор: N_обз=int{T_oбз/T_и}. Каждому азимутальному элементу соответствует свой n-й период излучения импульсов, т.е. свое время излучения t_n. Поэтому текущее азимутальное положение нормали антенны в момент времени t_n будем обозначать β(t_n). На фиг.1 использованы следующие обозначения: 1 - точка расположения (стояния) радиолокатора; 2 - азимутальное положение антенны в момент времени t_n; 3 - положение k-го элемента разрешения по дальности; 4 - диаграмма направленности антенны.

В целях обеспечения одновременного обнаружения объектов и измерения параметров их движения предлагается, в первую очередь, оцифровать все сигналы, принятые в диапазоне изменения азимута от β[t_(-G/2)] до т.е. для (N_обз+G) азимутальных положений антенны. Для этого в каждом из периодов повторения импульсов (всего их в указанном диапазоне G+N_обз) после приема отраженных сигналов предлагается проводить согласованную обработку (фильтрацию) сигналов во всем интервале времени приема [4, 5, 6], т.е. с временами задержки, соответствующими интервалу дальности от r_б до r_д (фиг.1). Согласованная обработка может быть выполнена в аналоговом виде с помощью квазиоптимального фильтра или после перевода принятой реализации в цифровой вид путем свертки с комплексно-сопряженным оцифрованным зондирующим сигналом этого же периода [4, 5, 6]. Согласованная обработка должна заканчиваться низкочастотной фильтрацией огибающих отраженных сигналов. Назначение этой операции будет раскрыто ниже.

Вся последовательность принятой реализации в пределах периода повторения разделяется на элементы, соответствующие элементам разрешения по дальности Δr. В цифровом виде элементом разрешения по дальности является каждая точка (пиксель) в принятой реализации сигналов от r_б до r_д.

Затем для каждого из элементов разрешения по дальности Δr и для каждого из азимутальных положений β(t_n) проводится регистрация квадратурных составляющих сигналов, вычисляется комплексная форма каждого сигнала и производится ее запись в ОЗУ радиолокатора по аналогии со способом-прототипом [3].

Далее проводятся операции, одинаковые для всех элементов разрешения по дальности, в связи с чем рассмотрим только один k-й элемент разрешения по дальности. Для k-го элемента разрешения по дальности (элемента дальности) из всего объема данных выделяется частный массив комплексных чисел длиной (N_обз+G), соответствующий различным азимутальным положениям ХНА в пределах рассматриваемого элемента разрешения по дальности, начиная с азимута β[t_(-G/2)] и заканчивая азимутом

Аналогично способу [3] заблаговременно для k-го элемента дальности составляют G матриц опорных сигналов , где верхний индекс «k» указывает на соответствие k-му элементу дальности. Каждая такая g-я матрица включает в себя P×L элементов т.е.

где P=2V_{τ max}/ΔV_τ, , L=2V_{r max}/ΔV_r, ,

причем величины элементов матрицы рассчитываются по формуле

где r_k - дальность, соответствующая рассматриваемому k-му элементу разрешения (r_k=kΔr).

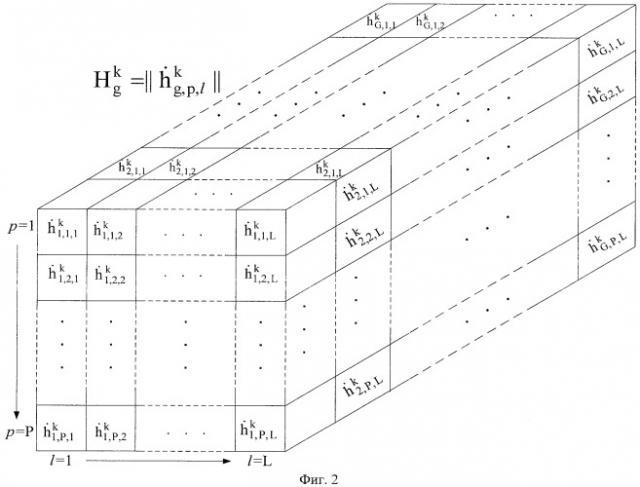

На фиг.2 представлен параллелограмм, каждый элемент (малый куб) которого соответствует одному из рассчитанных значений опорного сигнала для k-го элемента дальности. Вертикальный срез параллелограмма соответствует одной из формируемых матриц опорных сигналов. Всего существует G таких различных вертикальных срезов. Число строк в срезе равно Р, а число столбцов равно L. Из очевидных соображений ясно, что величины шагов ΔV_r и ΔV_τ должны быть равны, что определяет равенство P=L. Представленный на фиг.2 параллелограмм графически интерпретирует порядок формирования G матриц опорных сигналов для k-го элемента дальности.

Предлагаемый способ призван формировать оценки и для каждого азимутального положения антенны β^k(t_n) в каждом k-м элементе дальности. Порядок получения оценок и следующий.

Поочередно фиксируется текущее значение азимута β^k(t_n) в k-м элементе разрешения дальности. Это текущее значение принимается в качестве середины интервала Т_н, для которого получены комплексные значения отраженного сигнала. То есть для выбранного положения азимута β^k(t_n) из всего массива комплексных отраженных сигналов выбираются G сигналов, начиная с сигнала и заканчивая сигналом . Затем, используя величины элементов MOC и величины отраженных сигналов, для каждого азимутального положения β^k(t_n) формируют матрицу результирующих сигналов

элементы которой рассчитывают по формуле

где индекс «∑» означает, что проведено комплексное сложение одноименных по номерам p и l произведений c разными номерами g.

Далее аналогично прототипу среди всех элементов полученной результирующей матрицы определяют номер строки и столбца того элемента, модуль которого максимален. В способе-прототипе [3] для определения такого элемента использован квадрат модуля, что ничем не обосновано и требует расхода дополнительного вычислительного ресурса. С помощью установленных номеров и рассчитывают радиальную и тангенциальную составляющие скорости воздушного объекта, нахождение которого предполагается на азимуте β^k(t_n) и дальности r_k. Расчет проводят по формулам

Так, последовательно изменяя рассматриваемое азимутальное положение β^k(t_n), для каждого конкретного азимута и k-го элемента дальности определяют величины оценок составляющих и .

Полученные оценки составляющих скорости используют для решения задачи обнаружения ВО. Обнаружение осуществляют также в пределах каждого k-го элемента дальности. С учетом того, что оценки составляющих и для смежных азимутальных положений антенны (например, для β^k(t₅) и β^k(t₆)) в случае наличия ВО на соответствующем азимуте будут совпадать, проводят последовательное сравнение оценок составляющих скорости и В результате сравнения находят совокупность смежных азимутальных положений с одинаковыми значениями оценок составляющих скорости и Фиксируют начальное β^k(t_нач) и конечное β^k(t_кон) значения азимута с одинаковыми оценками составляющих скорости.

При этом начальным значением β^k(t_нач) считают наименьшее из значений азимутов с одинаковыми оценками и если в их совокупность не входит β^k(t₁). Наибольшее из значений азимутов с одинаковыми оценками и считают в этом случае конечным значением β^k(t_кон). Если же β^k(t₁) входит в совокупность азимутальных значений с одинаковыми оценками и то предварительно разделяют всю совокупность выделенных азимутальных положений на две части А и В, первая из которых А со смежными нарастающими номерами n дискретов времени t_n заканчивается азимутальным положением , а вторая В со смежными нарастающими номерами n дискретов времени t_n начинается значением β^k(t₁). Азимутальное положение с наименьшим значением азимута (с наименьшим номером n) из части А принимают в качестве β^k(t_нач), а азимутальное положение с наибольшим значением азимута (с наибольшим номером n) из части В - в качестве β^k(t_кон).

Рассчитывают истинное азимутальное положение ВО по формулам:

а) при отсутствии между β^k(t_нач) и β^k(t_кон) первого значения азимута

б) при наличии между β^k(t_нач) и β^k(t_кон) первого значения азимута β(t₁), которое встречается, если совершать изменение азимута по часовой стрелке от β^k(t_нач) до β^k(t_кон).

Принимают решение о том, что в k-м элементе разрешения по дальности на азимуте находится ВО.

Информацию обо всех обнаруженных ВО с указанием соответствующих им дальностей r_k, азимутов β^k(t_n), линейных скоростей (рассчитанных по правилу расчета гипотенузы в прямоугольном треугольнике с катетами, равными и ), их радиальных и тангенциальных составляющих выводят на дисплей для доведения до обслуживающего персонала радиолокатора, а соответствующие элементы дальности и азимута маркируют (помечают) на индикаторе кругового обзора радиолокатора яркостными отметками.

Кроме того, для полноценного решения поставленной задачи предлагается после приема отраженного сигнала перед подачей его для оцифровки на аналого-цифровой преобразователь (АЦП) проводить низкочастотную фильтрацию этого отраженного сигнала. Это необходимо для нейтрализации высокочастотной турбовинтовой модуляции. Для низкочастотной фильтрации целесообразно на входе АЦП предусмотреть наличие низкочастотного узкополосного фильтра. Назначение фильтра - пропуск полезного информативного низкочастотного сигнала и устранение высокочастотной составляющей сигнала. Для этого полоса пропускания используемого фильтра должна быть меньше, чем частота первых турбовинтовых составляющих спектра отраженного сигнала. Так как частоты составляющих турбовинтового эффекта (ТВЭ) лежат в диапазоне от единиц до сотен кГц [7, 8], полосу пропускания фильтра целесообразно установить в диапазоне 0-300 Гц. При прохождении через такой фильтр последовательность отраженных сигналов с огибающей, промодулированной турбовинтовыми составляющими (фиг.3, а), избавляется от негативного влияния ТВЭ, т.е. утрачивает высокочастотную турбовинтовую модуляцию (фиг.3, б).

Таким образом, усовершенствованный способ определения параметров движения воздушных объектов в обзорных радиолокаторах (за счет использования когерентных свойств отраженных сигналов) предлагается построить в виде логической последовательности следующих операций.

1) Заблаговременно рассчитывают число импульсов G, принимаемых с одного азимутального направления основным лепестком ХНА радиолокатора обзора по формуле (13)

где int2{•} - символ проведения операции округления до ближайшего целого четного числа; Т_обз - период обзора пространства по азимуту; Δθ_β - ширина основного лепестка ХНА радиолокатора по азимуту; Т_и - период повторения зондирующих импульсов, используемый в радиолокаторе.

2) Излучают зондирующие и принимают отраженные сигналы в азимутальном диапазоне, начинающемся с азимута (-Δθ_β/2) и заканчивающемся после одного полного оборота по азимуту (2π) азимутальным положением (2π+Δθ_β/2), причем при приеме отраженных сигналов каждого периода повторения Т_и в ОЗУ фиксируют значение соответствующего азимута β(t_n) антенны в момент времени t_n, где величина n изменяется в пределах (-G/2)…(N_обз+G/2).

3) Каждый принятый сигнал пропускают через низкочастотный фильтр с полосой пропускания 0-300 Гц для устранения высокочастотной турбовинтовой модуляции.

4) Регистрируют в цифровом виде квадратурные составляющие отраженных сигналов каждого периода повторения, вычисляют их комплексную форму и записывают эти значения в ОЗУ, причем отраженные сигналы n-го периода записывают в массив данных, соответствующий n-му азимутальному положению β(t_n) и имеющий К ячеек (элементов) по числу элементов разрешения по дальности К=(r_д-r_б)/Δr, где r_б - ближняя граница обнаружения объектов, r_д - дальняя граница обнаружения объектов, Δr - величина элемента разрешения по дальности. В результате все принятые сигналы становятся маркированными, т.е. каждому принятому сигналу соответствует вполне определенное азимутальное положение антенны β(t_n) и дальность r_k=Δrk.

5) Объединяют принятые сигналы, соответствующие одинаковым дальностям, в отдельные массивы реализации (МР), в каждом из которых будут записаны комплексные величины отраженных сигналов, полученных на разных азимутальных положениях, но на одинаковой дальности. Элементы k-го МР будут соответствовать азимутальным положениям, изменяющимся от (-Δθ_β/2) до (2π+Δθ_β/2), т.е. с учетом одного полного оборота антенны по азимуту (вкруговую). Всего будет образовано К таких МР.

6) Для каждого k-го элемента разрешения по дальности и соответствующего ему k-го МР формируют G матриц опорных сигналов , где верхний индекс «k» указывает на соответствие k-му элементу дальности, т.е. k-й дальности r_k. При этом каждая g-я МОС включает в себя P×L элементов,

где P=2V_{τ max}/ΔV_τ, ,

L=2V_{r max}/ΔV_r,

.

7) Для каждого элемента с номером n от 1 до N_обз каждого k-го МР формируют соответствующую n-ю МРС элементы которой рассчитывают по формуле

8) Среди элементов каждой n-й МРС определяют номер строки и столбца , которым соответствует элемент с максимальным модульным значением в пределах соответствующей МРС .

9) С помощью установленных номеров и рассчитывают радиальные и тангенциальные составляющие скорости воздушных объектов, которые предположительно (гипотетически) находятся в элементах пространства, соответствующих k-й дальности r_k и азимуту β(t_n), по формулам и

10) Записывают оценки радиальной и тангенциальной составляющих скорости каждого k-го элемента разрешения по дальности в трехмерный массив M^k (фиг.4), в первой строке которого располагают номер n, во второй - соответствующие оценки радиальной скорости, в третьей - соответствующие оценки тангенциальной скорости.

11) В пределах каждого массива M^k сравнивают элементы со смежными номерами и при наличии двух или нескольких подряд расположенных столбцов с совпадающими между собой значениями , а также с совпадающими между собой значениями фиксируют начальный и конечный номера, для которых получены одинаковые оценки составляющих скорости в k-м элементе разрешения по дальности, где индекс «m» означает номер частного подмножества (частного интервала) элементов с одинаковыми оценками составляющих скорости (в пределах массива M^k, т.е. k-го элемента дальности, может оказаться несколько ВО на разных азимутах). При этом последний и первый столбцы массива M^k также считают смежными.

Если подмножество элементов массива M^k с совпадающими между собой оценками а также с совпадающими между собой оценками не включает крайние столбцы (фиг.5), то начальный номер присваивают столбцу из выделенного подмножества с наименьшим индексом n, а конечный номер присваивают столбцу из выделенного подмножества с наибольшим индексом n.

Если же указанное подмножество включает крайние столбцы (фиг.6), то начальным столбцом считают столбец с наименьшим индексом n из группы столбцов в конечной части массива, а конечным считают столбец со старшим индексом n из группы выделенных столбцов в начале массива. Такое обозначение соответствует круговому исчислению азимута (физической реальности) по часовой стрелке, что демонстрирует фиг.7. На фиг.7 цифрой 1* показано положение радиолокатора (центр индикатора круговой развертки), а цифрой 2* - направление изменения азимута.

12) Рассчитывают истинное азимутальное положение ВО в пределах k-го элемента разрешения по дальности (на k-й дальности r_k) с использованием нижеприведенных формул и правил:

при отсутствии совпадений оценок составляющих скоростей для первого и N_обз-го азимутальных положений (столбцов массива M^k)

при наличии совпадений оценок составляющих скоростей для 1-го и N_обз-го азимутальных положений

13) Принимают решение о том, что в k-м элементе разрешения по дальности на азимуте находится ВО.

14) Для всех обнаруженных ВО рассчитывают линейную скорость Vво по формуле , где V_r и V_τ - соответствующие этому ВО составляющие скорости.

15) Выводят на монитор радиолокатора информацию обо всех обнаруженных ВО в виде строк, в каждой из которых указывают азимут, дальность, линейную скорость, ее радиальную и тангенциальную составляющие, а на экране индикатора кругового обзора точки пространства с азимутами и дальностями обнаруженных ВО отмечают яркостными отметками.

Сущность изобретения заключается в следующем.

При когерентном сложении радиолокационных сигналов величина результирующего вектора (суммы) зависит от степени соответствия (равенства) фаз слагаемых. Поскольку ВО, являющийся источником отраженных сигналов, в течение интервала накопления Т_н изменяет свою ориентацию и дальность по сложному закону, который учитывается выражением (1), предугадать или выявить этот закон невозможно, так как априори неизвестны число I и взаимное расположение РЦ, входящих в состав ВО. Кроме того, неизвестны точные значения составляющих вектора скорости. Все эти факторы и параметры для каждого конкретного ВО уникальны (отличаются и определяются конкретикой ситуации). Известные же методы измерения пространственного вектора линейной скорости ВО и его составляющих требуют длительного времени и не обеспечивают высокой точности.

Наилучшее качество когерентного сложения обеспечивается в том случае, если объект отражения радиоволн является неподвижным. Тогда фазы отраженных от него сигналов являются одинаковыми и становится реализуемым их синфазное сложение. Наличие фазовых соста
