Учебное пособие для демонстрации относительного движения планет

Учебное пособие для демонстрации относительного движения планет

Иллюстрации

Показать все

Реферат



М 24162

Квасс 42п, 7

Йвторекое евидетельетво нв изобретение

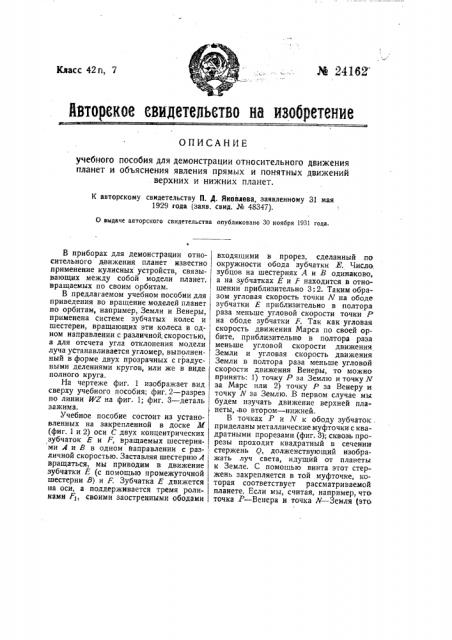

ОПИСАНИЕ учебного пособия для демонстрации относительного движения планет и объяснения явления прямых и понятных движений верхних и нижних планет.

К авторскому свидетельству П. Д. Яковлева, заявленному 31 мая

1929 года (заяв. свид. Ы 48347).

0 выдаче авторского свидетельства опубликовано ЗО ноября 1931 года.

В приборах для демонстрации относительного движения планет известно применение кулисных устройств, связывающих между собой модели планет, вращаемых по своим орбитам.

В предлагаемом учебном пособии для приведения во вращение моделей планет по орбитам, например, Земли и Венеры, применена системе зубчатых колес и шестерен, вращающих эти колеса в одном направлении с различной. скоростью, а для отсчета угла отклонения модели луча устанавливается угломер, выполненный в форме двух прозрачных с градусными делениями кругов, или же в виде полного круга.

На чертеже фиг. 1 изображает вид сверху учебного пособия; фиг. 2 — разрез по линии К Е на фиг. 1; фиг. 3 — деталь зажима.

Учебное пособие состоит из установленных на закрепленной в доске М (фиг. 1 и 2) оси С двух концентрических зубчаток Е и F, вращаемых шестернями А и В в одном йаправлении с различной скоростью. Заставляя шестерню А вращаться, мы приводим в движение зубчатки F (с помощью промежуточной шестерни В) и F. Зубчатка Е движется на оси, а поддерживается тремя роликами Р», своими заостренными ободами входящими в прорез, сделанный по окружности обода зубчатки E. Число зубцов на шестернях А и B одинаково, а на зубчатках Е и Р находится в отно шении приблизительно 3:2. Таким образом угловая скорость точки N на ободе зубчатки Е приблизительно в полтора раза меньше угловой скорости точки P ! на ободе зубчатки»с. Так как угловая скорость движения Марса по своей орбите, приблизительно в полтора раза меньше угловой скорости движения

Земли и угловая скорость движения, Земли в полтора раза меньше угловой скорости движения Венеры, то можно принять: 1) точку Р за Землю и точку Ф за Марс или 2) точку P за Венеру к точку N за Землю. В первом случае мы будем изучать движение верхней планеты, -во втором — нижней.

В точках Р и N к ободу зубчаток. приделаны металлические муфточки с квадратными прорезами (фиг. 3); сквозь прорезы проходит квадратный в сечении, стержень Q, долженствующий изображать луч света, идущий от планеты к Земле. С помощью винта этот стержень закрепляется в той муфточке, которая соответствует рассматриваемой планете. Если мы, считая, например, что ! точка Р— Венера и точка N — Земля (это положение дано на чертеже), приведем ирибор в движение, то Венера и Земля будут двигаться в одном и том же на.правлении с различными угловгями скоростями (Венера в полтора приблизительно, раза скорее) и стержень, закре.пленный в точке Р, но не закрепленный в точке 1V и могущий принимать любое положение, вследствие того, что муфточки (фиг. 3) на конусах и, будет пронизывать Землю, отклоняясь от своего первоначального положения то в положительном, то в отрицательном напра,влении. Чтобы судить об этих отклонениях и сравнивать дуги, проходимые

:планетой в прямом и обратном движениях, прибор снабжен угломером, Последний состоит из стержня CiH, кото.рый ходит в пазах KL и RT; по стержню .передвигается круг Q в металлической рамке. Точка С приводится в совпадение с точкой Р в начале демонстрации, при чем, отмечается направление стерж-, .ня PQ. Подведя угломер в нужный момент, рассчитывают величину дуги при прямом или обратном движении, Желая изучить дгижение верхней планеты, закрепляют стержень "Q в точке Ь и дают ему возможность свободно проходить через муфту в точке Р, передвинув его так, чтобы точка Q подошла к точке У.

Предмет изобретения.

1. Учебное пособие для демонстрации относительного движения планет и объяснения прямых и понятных движений верхних и нижних планет с применением . кулисного приспособления, связываю щего между собой модели планет, принудительно вращаемых по своим орбитам, отличающееся тем, что для приведения во вращение моделей планет по орбитам, например, Земли N и Венеры P (фиг. 1), применена система зубчатыхколес, состоящая из установленных на закрепленной в доске Л оси концентрически расположенных и сцепленных между собою зубчаток Е и Р, при помощи шестерен В и Л, вращающих упомянутые зубчатки в одном направлении с различной скоростью.

2. При охарактеризованном в п. I учебном пособии применение угломе а р ,, для отсчета угла отклонения луча, каковой угломер выполнен в форме прозрач, ного круга 0, с градусными делениями,, скользящего вдоль планки QH, передвигаемой в пазах KL u TR доски iV, при чем центр круга приводится в совпадение в надлежащий момент с тою или иною планетою (фиг. 1).
